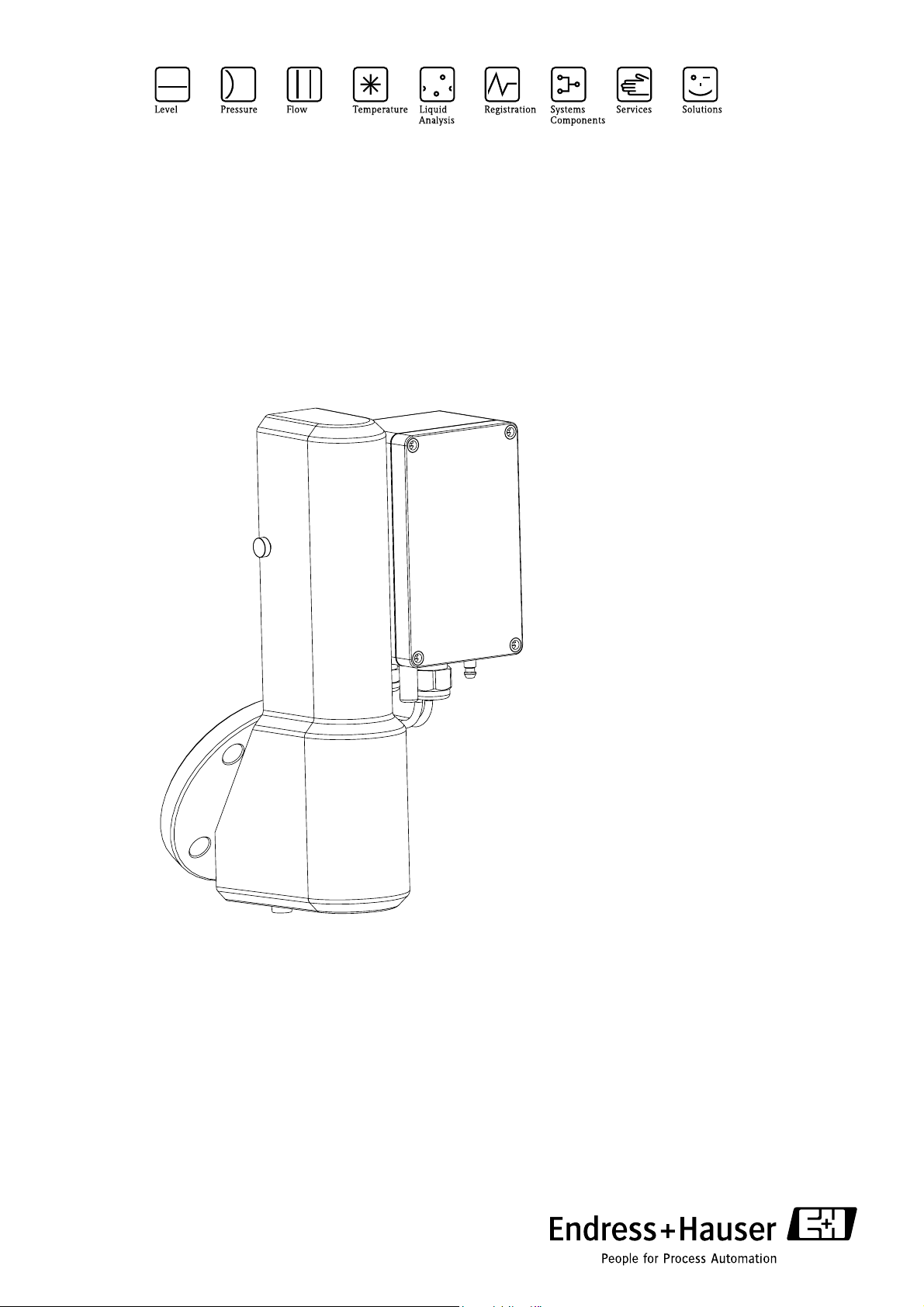

Endress+Hauser ASP Inline Manuel utilisateur

BA149R/09/a3/02.07

51005630

Betriebsanleitung

ASP Inline

Probensammler Armatur

ASP Inline

2Endress+Hauser

Kurzübersicht

Für die schnelle und einfache Inbetriebnahme:

Sicherheitshinweise Seite 5

⇓

Montage Seite 8

⇓

Verdrahtung Seite 12

⇓

Bedienung auf einen Blick Seite 14

⇓

Inbetriebnahme Seite 16

Hier finden Sie Vorgehensweisen zur Inbetriebnahme.

ASP Inline

Endress+Hauser 3

;

ASP Inline

Betriebsanleitung

(Bitte lesen, bevor Sie das Gerät in Betrieb nehmen)

Gerätenummer:......................................................

Deutsch

ab Seite 2

ASP Inline

Operating manual

(Please read before installing the unit)

Unit number:......................................................

English

from page 28

ASP Inline

Mise en service

(A lire avant de mettre l’appareil en service)

N°d’appareil :......................................................

Français

á page 52

ASP Inline Inhaltsverzeichnis

4Endress+Hauser

Inhaltsverzeichnis

1 Sicherheitshinweise . . . . . . . . . . . . . . . 5

1.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . 5

1.2 Montage, Inbetriebnahme und Bedienung . . . . . . . . 5

1.3 Betriebssicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.4 Rücksendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.5 Sicherheitszeichen und -symbole . . . . . . . . . . . . . . 6

2 Identifizierung . . . . . . . . . . . . . . . . . . . 7

2.1 Gerätebezeichnung . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.3 Zertifikate und Zulassungen . . . . . . . . . . . . . . . . . . 7

3 Montage . . . . . . . . . . . . . . . . . . . . . . . . 8

3.1 Einbaubedingungen . . . . . . . . . . . . . . . . . . . . . . . . 8

3.2 Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.3 Montagekontrolle . . . . . . . . . . . . . . . . . . . . . . . . . 11

4 Verdrahtung . . . . . . . . . . . . . . . . . . . . 12

4.1 Verdrahtung der Armatur . . . . . . . . . . . . . . . . . . . 12

4.2 Schutzart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.3 Anschlusskontrolle . . . . . . . . . . . . . . . . . . . . . . . . 13

5 Bedienung. . . . . . . . . . . . . . . . . . . . . . 14

5.1 Bedienung auf einen Blick . . . . . . . . . . . . . . . . . . 14

5.2 Anzeige- und Bedienelemente . . . . . . . . . . . . . . . 14

5.3 Vor-Ort-Bedienung . . . . . . . . . . . . . . . . . . . . . . . . 16

5.4 Bestätigung von Fehlermeldungen . . . . . . . . . . . . 16

5.5 Kommunikation via PC Software

ReadWin® 2000 . . . . . . . . . . . . . . . . . . . . . . . . . 16

6 Inbetriebnahme . . . . . . . . . . . . . . . . . 16

6.1 Installationskontrolle . . . . . . . . . . . . . . . . . . . . . . 16

6.2 Armatur einschalten . . . . . . . . . . . . . . . . . . . . . . . 16

6.3 Gerätekonfiguration . . . . . . . . . . . . . . . . . . . . . . . 17

6.4 Benutzerspezifische Anwendungen . . . . . . . . . . . . 17

7 Wartung . . . . . . . . . . . . . . . . . . . . . . . 19

8 Zubehör . . . . . . . . . . . . . . . . . . . . . . . 19

9 Störungsbehebung . . . . . . . . . . . . . . . 19

9.1 Fehlersuchanleitung . . . . . . . . . . . . . . . . . . . . . . . 19

9.2 Prozessfehlermeldungen . . . . . . . . . . . . . . . . . . . . 19

9.3 Prozessfehler ohne Meldungen . . . . . . . . . . . . . . . 20

9.4 Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

9.5 Rücksendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

9.6 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

10 Technische Daten . . . . . . . . . . . . . . . . 22

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

ASP Inline Sicherheitshinweise

Endress+Hauser 5

1 Sicherheitshinweise

Ein sicherer und gefahrloser Betrieb der ASP Inline Armatur ist nur sichergestellt, wenn diese

Betriebsanleitung gelesen und die Sicherheitshinweise darin beachtet werden.

1.1 Bestimmungsgemäße Verwendung

Die ASP Inline Armatur ist ein Gerät zur automatischen Probenahme von flüssigen Medien aus

Druckleitungen mit einem Prozessdruck bis zu 6 bar. Bei der Probenahme werden stets gleiche Pro-

bevolumen, je nach Armaturversion 5 oder 50 ml, entnommen.

– Die Armatur darf nicht in explosionsgefährdeten Bereichen installiert werden.

– Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der Herstel-

ler nicht. Umbauten und Änderungen an der Armatur dürfen nicht vorgenommen werden.

– Die ASP Inline Armatur ist für den Einsatz in industrieller Umgebung konzipiert und darf nur im

eingebauten Zustand und mit montierter Schutzabdeckung betrieben werden.

1.2 Montage, Inbetriebnahme und Bedienung

Diese Armatur ist nach dem Stand der Technik betriebssicher gebaut. Wenn die Armatur jedoch

unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird, können von ihr applikationsbedingte

Gefahren ausgehen.

Montage, Verdrahtung, Inbetriebnahme und Wartung der Armatur dürfen nur durch ausgebildetes

Fachpersonal erfolgen. Das Fachpersonal muss diese Betriebsanleitung gelesen und verstanden

haben sowie die Anweisungen darin unbedingt befolgen. Die Angaben der elektrischen Anschluss-

pläne (siehe Kap. 4 "Verdrahtung") sind genau zu beachten.

#Warnung!

• Wenn Sie die Abdeckhaube der Armatur zu Wartungsarbeiten öffnen, während die Armatur in

Betrieb ist, besteht Verletzungsgefahr für Ihre Hände!

• Stellen Sie sicher, dass die Armatur von der Druckluftversorgung getrennt ist, bevor Sie die

Abdeckhaube öffnen.

• Sichern Sie die Armatur gegen unbeabsichtigte Inbetriebnahme, während Sie Arbeiten an der

geöffneten Armatur durchführen.

1.3 Betriebssicherheit

Die Armatur erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010-1.

Technischer Fortschritt

Der Hersteller behält sich vor, technische Details ohne spezielle Ankündigung dem entwicklungs-

technischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterungen der

Betriebsanleitung erhalten Sie bei Ihrer Vertriebsstelle Auskunft.

1.4 Rücksendung

Folgende Maßnahmen müssen ergriffen werden, bevor Sie die Armatur an Endress+Hauser, z. B.

für eine Reparatur, zurücksenden:

• Legen Sie der Armatur in jedem Fall ein vollständig ausgefülltes ’Gefahrgutblatt’ bei. Nur dann ist

es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportieren, zu prüfen oder zu

reparieren.

• Legen Sie der Rücksendung spezielle Handhabungsvorschriften bei, falls dies notwendig ist, z. B.

ein Sicherheitsdatenblatt gemäß EN 91/155/EWG.

• Entfernen Sie alle anhaftenden Messstoffreste. Beachten Sie dabei besonders Dichtungsnutzen

und Ritzen, in denen Messstoffreste haften können. Dies ist besonders wichtig, wenn der Mess-

stoff gesundheitsgefährdend ist, z. B. brennbar, giftig, ätzend, krebserregend, usw.

Sicherheitshinweise ASP Inline

6Endress+Hauser

!Hinweis!

Eine Kopiervorlage des ’Gefahrgutblattes’ befindet sich am Schluss dieser Betriebsanleitung.

"Achtung!

• Senden Sie keine Armatur zurück, wenn es Ihnen nicht mit letzter Sicherheit möglich ist, gesund-

heitsgefährdende Stoffe vollständig zu entfernen, z. B. in Ritzen eingedrungene oder durch Kunst-

stoff diffundierte Stoffe.

• Kosten, die aufgrund mangelhafter Reinigung der Armatur für eine eventuelle Entsorgung oder

für Personenschäden (Verätzungen usw.) entstehen, werden dem Betreiber in Rechnung gestellt.

Für eine Rücksendung, z. B. im Reparaturfall, ist die Armatur geschützt zu verpacken. Optimalen

Schutz bietet die Originalverpackung. Reparaturen dürfen nur durch die Serviceorganisation Ihres

Lieferanten durchgeführt werden.

!Hinweis!

Bitte legen Sie für die Einsendung zur Reparatur eine Notiz mit der Beschreibung des Fehlers und

der Anwendung bei.

1.5 Sicherheitszeichen und -symbole

Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und -symbo-

len gekennzeichnet:

"Achtung!

Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß

durchgeführt werden - zu fehlerhaftem Betrieb oder zur Zerstörung des Gerätes führen können.

#Warnung!

Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß

durchgeführt werden - zur Verletzung von Personen, zu einem Sicherheitsrisiko oder zur Zerstö-

rung des Gerätes führen können.

!Hinweis!

Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß

durchgeführt werden - einen indirekten Einfluss auf den Betrieb haben oder eine unvorhergesehene

Gerätereaktion auslösen können.

ASP Inline Identifizierung

Endress+Hauser 7

2 Identifizierung

2.1 Gerätebezeichnung

2.1.1 Typenschild

Vergleichen Sie das Typenschild an der Armatur mit der folgenden Abbildung:

Abb. 1: Typenschild der ASP Inline (beispielhaft)

Pos. 1: Bestellcode und Seriennummer der Armatur

Pos. 2: Versorgungsspannung

Pos. 3: Leistungsaufnahme (Magnetventil)

Pos. 4: Betriebsdruck für Pneumatikzylinder

Pos. 5: Prozessdruckbereich

2.2 Lieferumfang

Der Lieferumfang der Armatur besteht aus:

• ASP Inline Sample Armatur (RPM20)

• Betriebsanleitung (BA149r09a3)

!Hinweis!

Beachten Sie im Kap. 8 "Zubehör" die Zubehörteile der Armatur

2.3 Zertifikate und Zulassungen

Die Armatur ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das Werk

in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägi-

gen Normen und Vorschriften nach EN 61 010 "Sicherheitsbestimmungen für elektrische Mess-,

Steuer, Regel- und Laborgeräte".

Montage ASP Inline

8Endress+Hauser

3Montage

3.1 Einbaubedingungen

Die Sampler Armatur ASP Inline ist zur Montage an Druckrohrleitungen mit Nennweiten von min-

destens DN50 geeignet. Die Montage erfolgt über Flanschanschluss.

Die zulässige Umgebungstemperatur (siehe Kap. "Technische Daten") ist bei Einbau und Betrieb

einzuhalten.

3.1.1 Einbaumaße

Die Abmessungen der Sampler Armatur ASP Inline (5 ml und 50 ml Probevolumen) finden Sie im

Kapitel "Technische Daten".

3.1.2 Einbauort

Abb. 2: Einbaulage der Sampler Armatur ASP Inline

Pos. A: Keine Installation am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!

Pos. B: Keine Installation in einer Fallleitung!

Pos. C: Die Probenahmearmartur muss sich am zulässigen Einbauort über dem Probenahmegerät bzw. Probenahmegefäß

befinden!

Pos. D: Keine Installation der ASP Inline Probenahmearmartur unter dem Probenahmegerät bzw. Probenahmegefäß (z.B.

ASP Station 2000).

ASP-Station 2000

ASP Inline Montage

Endress+Hauser 9

3.1.3 Einbaulage

Abb. 3: Einbaulage der ASP Inline Armatur

3.2 Einbau

3.2.1 Montagewerkzeuge

• Montageschlüssel SW 24 mm, z. B. Gabelschlüssel

• Schraubendreher Größe 4

3.2.2 Einbau des Gerätes

"Achtung!

• Stellen Sie sicher, dass das Rohr, an dem die Probe entnommen wird, beim Einbau der Armatur

nicht unter Druck steht und kein Medium enthält oder gefördert wird.

• Stellen Sie sicher, dass beim Ein- oder Ausbau die Armatur von der Hilfsenergie und der Druck-

luftversorgung getrennt ist.

Abb. 4: Montage der ASP Inline Armatur am Probeentnahmeort

Pos A: Dichtungsscheibe

Pos B: 4 Schrauben M16

Pos C: Unterlegscheiben

Pos D: Muttern

60°

30°

5 ml Version

Druckführendes

Rohr

50 ml Version

Druckführendes

Rohr

Montage ASP Inline

10 Endress+Hauser

Gehen Sie bei der Montage der Armatur am Rohranschlussflansch DN50 PN16 wie folgt vor:

1. Legen Sie zuerst die Dichtungsscheibe (→Abb. 4, Pos. A) zwischen die beiden Flansche ein.

2. Verschrauben Sie anschließend die Armatur wie in →Abb. 4 dargestellt.

3. Ziehen Sie die vier Schrauben M16 (Pos. B) mit den Muttern (Pos. D) und den unterlegten

Scheiben (Pos. C) gleichmäßig an.

3.2.3 Anschluss Pneumatik

Abb. 5: Pneumatischer Anschluss der ASP Inline

Der pneumatische Anschluss läßt sich mit der Schnellkupplung NW5

(Kupplungsdose, siehe Kap. 8 "Zubehör") herstellen.

Die Sampler Armatur ASP Inline wird mit einem Luftdruck von 6 bis 8 bar betrieben. Die Luft muss

gefiltert (40 μm), wasser- und ölfrei sein. Es gibt keinen Dauerluftverbrauch. Die Luftleitungen

müssen eine Mindest-Nennweite von 4 mm haben.

!Hinweis!

Wenn der Luftdruck auf mehr als 8 bar steigen kann (auch Druckschläge), muss ein Druckminderer

vorgeschaltet werden.

3.2.4 Anschluss Ablaufschlauch

!Hinweis!

Achten Sie darauf, dass der Ablaufschlauch ohne Syphonbildung am Probenehmer oder -behälter

angeschlossen wird (→Abb. 2).

Die Probe kann optional in eine ASP Station 2000 abgeführt, auf Probenflaschen verteilt und ther-

mostatisiert aufbewahrt werden. Der Ablaufschlauch wird von der Armatur direkt bis zum Dreh-

hahn der Verteilung geführt.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Endress+Hauser Échantillonneur

Endress+Hauser

Endress+Hauser Liquistation CSF28 Caractéristiques techniques

Endress+Hauser

Endress+Hauser Liquistation CSF34 Caractéristiques techniques

Endress+Hauser

Endress+Hauser Liquiport CSP44 Caractéristiques techniques

Endress+Hauser

Endress+Hauser Liquistation CSF28 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquistation CSF33 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquistation CSF48 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiport 2000 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiport 2010 CSP44 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquistation CSF48 Caractéristiques techniques

Endress+Hauser

Endress+Hauser asp-port d 2 se Manuel utilisateur

Endress+Hauser

Endress+Hauser ASP Station 2000 peristaltic Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiport 2010 CSP44 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquistation CSF48 Manuel utilisateur

Endress+Hauser

Endress+Hauser asp-station d 2 Manuel utilisateur

Endress+Hauser

Endress+Hauser asp-station a 2 Manuel utilisateur

Manuels Échantillonneur populaires d'autres marques

Lambda

Lambda OMNICOLL Manuel utilisateur

GSi

GSi IS TD Manuel utilisateur

Akai

Akai S01 Manuel utilisateur

Teledyne

Teledyne Everywhereyoulook BLZZRD Mode d'emploi

Roland

Roland SP-404MKII Manuel utilisateur

Agilent Technologies

Agilent Technologies 8697 Mode d’emploi

Akai

Akai MPCX Manuel utilisateur

KAM

KAM Simple Precision IAS Manuel utilisateur

YZ Systems

YZ Systems DynaPak DP-2010FU Manuel de la liste des pièces

YZ Systems

YZ Systems DynaPak 2010N Series Manuel utilisateur

YZ Systems

YZ Systems DynaPak DP-2010UX Manuel de la liste des pièces

Novation

Novation Circuit Rhythm Manuel utilisateur

Hach

Hach AS950 AWRS Mode d’emploi

GSi

GSi GCE 45 Manuel utilisateur

M&C

M&C SP2500-H Series Manuel utilisateur

Agilent Technologies

Agilent Technologies 8697 Guide de l'utilisateur

Boomerang

Boomerang III Manuel utilisateur

Campbell

Campbell PVS5120 Series Manuel utilisateur
