GB LED Highbay

CZ LED Svítidlo pro vysoké stropy (Highbay)

SK LED Svietidlo pre vysoké stropy (Highbay)

PL LED High-bay

HU LED-es szerelvény High-bay világításhoz

SI LED svetilka za visoke strope (Highbay)

RS|HR|BA|ME LED držači svjetla za High-bay rasvjetu

DE LED-Hallenleuchte (Highbay)

UA Cвітлодіодний світильник для високої стелі (Highbay)

RO|MD Lampă LED pentru tavane înalte (Highbay)

LT Pramoninių šviestuvų LED šviestuvo tvirtinimas

(Highbay)

LV LED gaismekļa stiprinājums augstu griestu

apgaismojumam (Highbay)

EE LED-valgustusseade kõrgjoaga valgusti jaoks (Highbay)

BG LED осветително тяло за помещения

с високи тавани (Highbay)

ZU210.12

ZU210.9

ZU210.6

ZU215.12

ZU215.9

ZU215.6

ZU220.12

ZU220.9

ZU220.6

1 2

Mounting

1 2

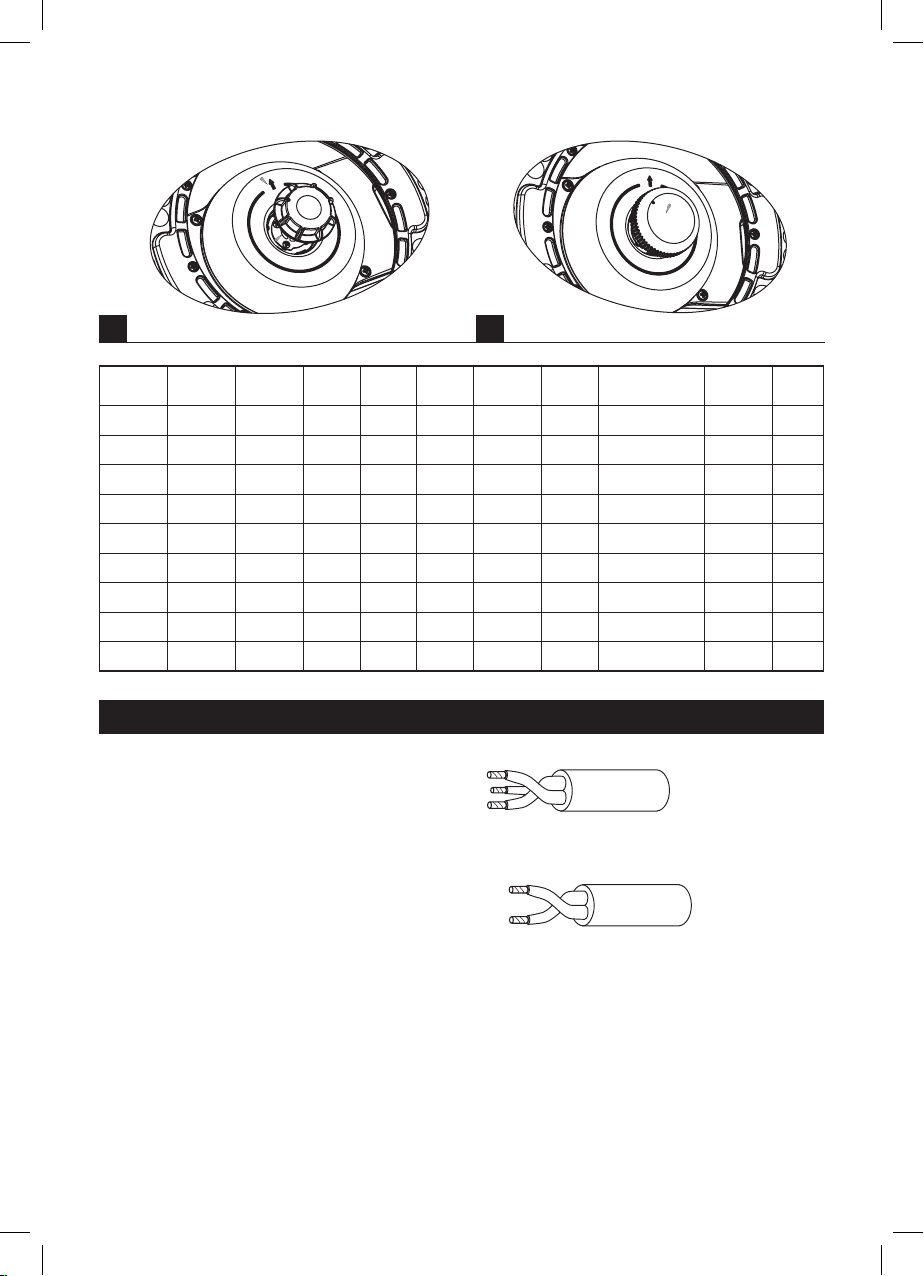

Model Voltage Frequency CCT Wattage PF Lumen Beam Angle Dimension Working

temperature Weight

ZU210.12 100–277 V 50/60 Hz 4 000 K 100 W ≥0.9 17 000 lm 120° ø 265 × 163 mm -35~+50°C 2.15 kg

ZU210.6 100–277 V 50/60 Hz 4 000 K 100 W ≥0.9 17 000 lm 60° ø 265 × 163 mm -35~+50°C 2.15 kg

ZU210.9 100–277 V 50/60 Hz 4 000 K 100 W ≥0.9 17 000 lm 90° ø 265 × 163 mm -35~+50°C 2.15 kg

ZU215.12 100–277 V 50/60 Hz 4 000 K 150 W ≥0.9 25 500 lm 120° ø 300 × 173 mm -35~+50°C 2.65 kg

ZU215.6 100–277 V 50/60 Hz 4 000 K 150 W ≥0.9 25 500 lm 60° ø 300 × 173 mm -35~+50°C 2.65 kg

ZU215.9 100–277 V 50/60 Hz 4 000 K 150 W ≥0.9 25 500 lm 90° ø 300 × 173 mm -35~+50°C 2.65 kg

ZU220.12 100–277 V 50/60 Hz 4 000 K 200 W ≥0.9 34 000 lm 120° ø 340 × 178 mm -35~+50°C 3.25 kg

ZU220.6 100–277 V 50/60 Hz 4 000 K 200 W ≥0.9 34 000 lm 60° ø 340 × 178 mm -35~+50°C 3.25 kg

ZU220.9 100–277 V 50/60 Hz 4 000 K 200 W ≥0.9 34 000 lm 90° ø 340 × 178 mm -35~+50°C 3.25 kg

Installation of Converters DALI

GB | LED Highbay

LED Highbay is designed for mounting onto a solid base or

for hanging both indoors and outdoors.

Ingress Protection IP65 – for outdoor use

Mounting

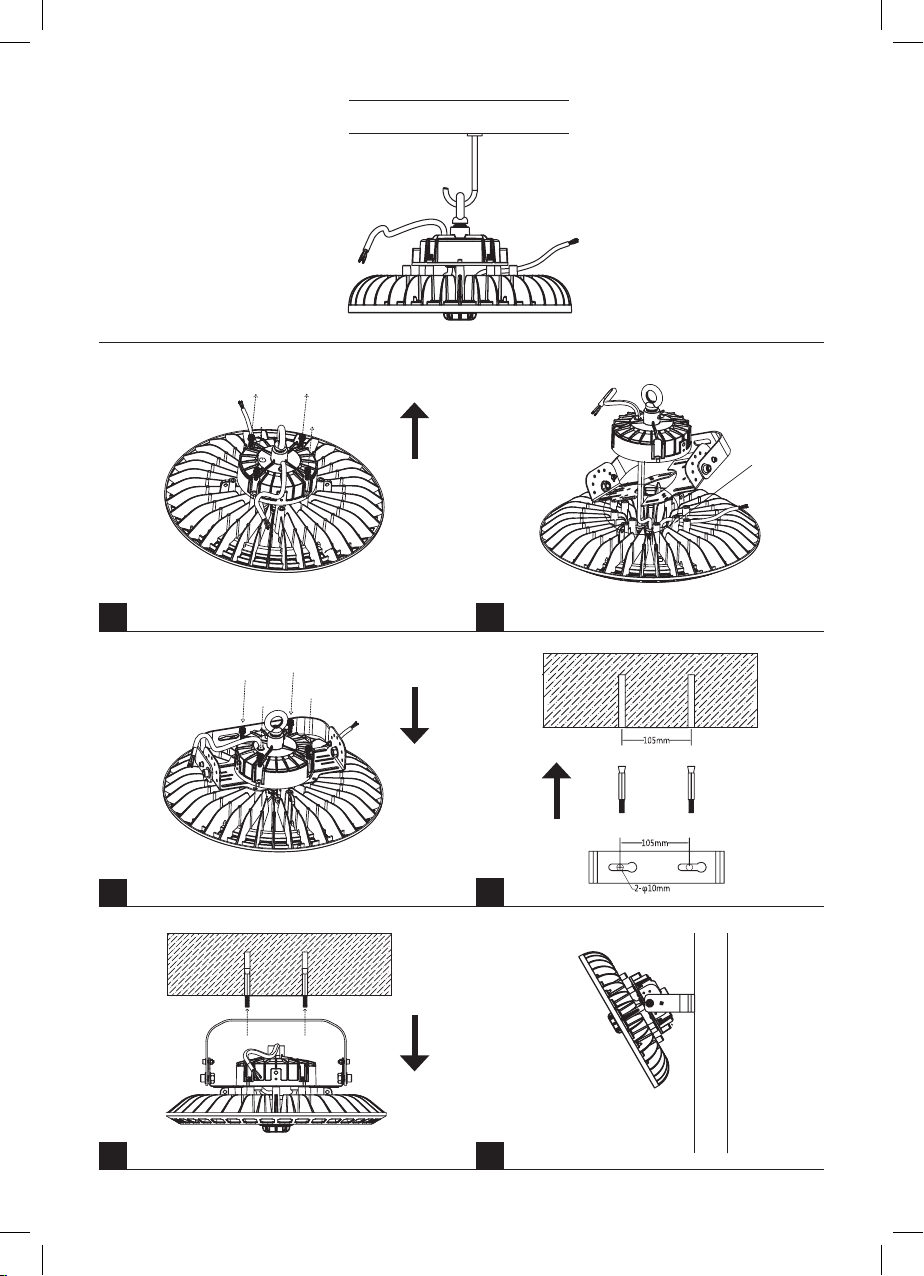

Method A: Loop

Install the loop with gasket to luminaire well in the specied

position.

Hang the luminaire well into the hook.

Wiring 1 to power supply cable: Brown-L; Blue-N; Green-G;

Wire 2 to dimmer: Purple – Dim+, Grey – Dim-.

Method B: Bracket

1. Remove four screws holding the driver.

2. Insert the bracket between the driver and the body of

the luminaire.

3. Screw the screws back to their original location.

4. Install 2 pcs M8 expanding bolts on the mounting surface

as per the hole position on our luminaire.

5. Loose the auxiliary screws on two sides of the bracket.

Rotate the luminaire to desirable degree and tighten

auxiliary screws again.

6. Wiring 1 to power supply cable: Brown-L; Blue-N; Gre-

en-G; Wiring 2 for dimming: Purple – Dim+, Grey – Dim-

Installation height 2.5 m.

L – brown – live wire

G – green&yellow – earth wire (ground)

N – blue – neutral wire

Dim+

Dim-

Dim+ – purple – Dimming +

Dim- – grey – Dimming –

Dimming can be realised in two ways via convertors ZU9001

and ZU9002: 0–10 V, DALI.

Installation of Converters

ZU9001 is an isolated signal converter which allows to use

0–10 V dimming.

ZU9002 is an isolated signal converter, transforming the

DALI signal to 0–10 V output. It conforms to the DALI protocol

IEC62386-101/101/207.

1. Turn the cover to left and lift outwards to take it down.

2. Insert the connector of the controller into the interface

and rotate the controller device clockwise direction.

Rotate in any angle until the controller device falls inside.

Then continue to rotate in clockwise direction until it

cannot be rotated.

ATTENTION!!! Do not under any circumstances connect

mains voltage to conductors intended to control dimming.

Risk of destroying the light tting.

Maintenance instructions:

Before maintenance, switch o the lamp and wait until

itis cooled.

Clean it with a soft moistened cloth.

Never submerge the lamp in water or other liquids.

During maintenance, observe general rules for occupational

safety, and be very careful.

WARNING

• If the external exible cable or cord of this luminaire is

damaged, it shall be exclusively replaced by the manu-

facturer or his service agent or a similar qualied person

in order to avoid a hazard.

• The light source contained in this luminaire shall only be

replaced by the manufacturer or his service agent or a

similar qualied person.

• Terminal block not included. Installation may require

advice from a qualied person.

• Terminal block for connection of power supply: 3

terminals screw-type or screw-less type, rated for

cross-section range including 1.0 mm2 and voltage min

230 V. For installation with connecting dimming control

wires additional 2 terminals are required.

• Maintain a minimum distance of 1 m between the

Highbay light tting and the object or surface you are

illuminating.

• If you are installing the Highbay light tting under roong,

maintain a minimum distance of 0.2 m between the up-

per side of the light tting and the bottom of the roong.

• When using the Highbay light tting on a ammable

surface, observe the above instructions.

• The Highbay light fitting may only be connected to

electrical mains with installation and protection that is

in line with valid regulations and standards.

• Before interfering with the Highbay light tting or per-

forming maintenance and repair, the light tting must be

disconnected from the mains. This must only be done by

a knowledgeable/experienced person within the meaning

of valid regulations on qualication for such activities.

• Do not use the Highbay light tting without the protec-

tive glass.

• Protection against dangerous contact voltage is ensured

through connection to a neutral conductor.

• The exterior exible cable for the light tting cannot be

replaced; if the cable is damaged, the light tting must

be disposed of.

• The light source of the light tting is not replaceable;

after the end of the light tting‘s service life, the entire

light tting must be replaced.

• The light tting does not come with a terminal box. Instal-

lation may require the assistance of a qualied person.

• Caution, risk of electric shock.

Do not dispose with domestic waste. Use special collection

points for sorted waste. Contact local authorities for in-

formation about collection points. If the electronic devices

would be disposed in landll, dangerous substances may

reach groundwater and subsequently food chain, where it

could aect human health.

Emos spol s.r.o. declares that the ZU210.12, ZU210.9,

ZU210.6, ZU215.12, ZU215.9, ZU215.6, ZU220.12, ZU220.9,

ZU220.6 is in compliance with the essential requirements

and other relevant provisions of Directive. The device can be

freely operated in the EU. The Declaration of Conformity can

be found at http://www.emos.eu/download.

CZ | LED Svítidlo pro vysoké stropy (Highbay)

LED Highbay je určen k montáži na pevný podklad nebo na

zavěšení do vnějších i vnitřních prostor.

Krytí: IP65 – pro venkovní prostředí

Montáž

Metoda A: Závěsné oko

Našroubujte závěsné oko opatřené podložkou na svítidlo

dle obr. 1

Zavěste svítidlo pevně na hák.

Připojte napájecí kabel: Hnědá – fáze, Modrá – nula, Zelená

– ochranný vodič

Připojte kabel k ovládání stmívání: Fialová – Dim+, Šedá

– Dim-

Metoda B: Hrazda

1. Odstraňte 4 šrouby držící napájecí zdroj na těle svítidla.

2. Vložte držák mezi zdroj a tělo.

3. Zašroubujte šrouby zpět na původní místo.

4. Pro upevnění svítidla použijte dva šrouby M8. Před

montáží si do stropu připravte dvě díry s hmoždinkami.

5. Uvolněte pomocné šrouby na obou stranách držáku.

Otočte svítidlo do požadovaného stupně a znovu utáhněte

pomocné šrouby.

6. Připojte napájecí kabel: Hnědá – fáze, Modrá – nula, Ze-

lená – ochranný vodič. Připojte kabel k ovládání stmívání:

Fialová – Dim+, Šedá – Dim-

Montážní výška minimálně 2,5 m.

L – hnědá – pracovní vodič (live)

G – zelenožlutá – ochranný vodič (ground)

N – modrá – střední vodič (neutral)

Dim+

Dim-

Dim+ – alová – Stmívání +

Dim- – šedá – Stmívání –

Stmívání může být řešeno dvěma způsoby za pomocí kon-

vertorů ZU9001 a ZU9002 – 0–10 V a DALI.

Montáž konvertorů

ZU9001 je izolovaný převodník signálu, který umožňuje

použití stmívání 0–10 V.

ZU9002 je izolovaný převodník signálu, který transformuje

signál DALI na výstup 0–10 V. Odpovídá DALI protokolu

IEC62386-101/101/207.

1. Otočte kryt doleva a zvedněte ven, abyste jej sundali.

2. Vložte konvertor do rozhraní a otočte jím ve směru

hodinových ručiček. Otáčejte v libovolném úhlu, dokud

konvertor nezapadne. Poté pokračujte v otáčení ve směru

hodinových ručiček, dokud se nepodaří otočit.

POZOR!!! V žádném případě nepřipojujte síťové napětí na

vodiče určené pro ovládání stmívání. Hrozí tím zničení

svítidla.

Pokyny pro údržbu:

Před zahájením údržby svítidlo vypněte a vyčkejte, než se

ochladí.

Pro čištění používejte vlhký jemný hadřík.

Nikdy svítidlo neponořujte do vody nebo jiné tekutiny.

Během údržby dodržujte obecná pravidla pro bezpečnost

práce a buďte zvláště opatrní.

UPOZORNĚNÍ

• Jsou-li vnější ohebný kabel nebo šňůra tohoto svítidla

poškozené, musejí je pro zabránění nebezpečí nahradit

výhradně výrobce nebo jeho servisní technik nebo osoba

se stejnou kvalikací.

• Světelný zdroj v tomto svítidle smí vyměnit pouze výro-

bce nebo jeho smluvní servisní technik nebo podobně

kvalikovaná osoba.

• Svítidlo nemá svorkovnici. Instalace může vyžadovat

pomoc kvalikované osoby.

• Svorkovnice pro připojení k napájení: 3–svorková šroubo-

vá nebo bezšroubová, umožňující pevné připojení vodiče

o průřezu 1 mm², pro napětí min. 230 V. Pro připojení

vodičů ke stmívání jsou třeba další 2 svorky.

• Zachovejte minimální vzdálenost 1 m mezi Highbay

svítidlem a předmětem nebo plochou, kterou osvětlujete.

• Umísťujete-li Highbay svítidlo pod zastřešení, zachovejte

mezi vrchní stranou svítidla a spodní stranou zastřešení

minimální vzdálenost 0,2 m.

• Při použití Highbay svítidla na hořlavé ploše dodržte

předešlé pokyny.

• Highbay svítidlo lze připojit pouze do elektrické sítě, jejíž

instalace a jištění odpovídá platným normám.

• Před jakýmkoliv zásahem do Highbay svítidla nebo

prováděním údržby a servisu je nutno svítidlo odpojit od

elektrické sítě. Tuto činnost smí provádět pouze osoba

ZNALÁ ve smyslu platných vyhlášek o způsobilosti k

činnostem.

• Nepoužívejte Highbay svítidlo bez ochranného skla.

• Ochrana před nebezpečným dotykovým napětím je

zajištěna „nulováním“.

• Vnější ohebný kabel nebo šňůra tohoto svítidla se ne-

mohou nahradit; pokud je šňůra poškozená, musí se

svítidlo zničit.

• Světelný zdroj tohoto svítidla je nevyměnitelný; po

skončení životnosti tohoto svítidla je nutno vyměnit

celé svítidlo.

• Svítidlo nemá svorkovnici. Instalace může vyžadovat

pomoc kvalikované osoby.

• Pozor, nebezpečí úrazu elektrickým proudem.

Nevyhazujte elektrické spotřebiče jako netříděný komunální

odpad, použijte sběrná místa tříděného odpadu.

Pro aktuální informace o sběrných místech kontaktujte

místní úřady. Pokud jsou elektrické spotřebiče uložené na

skládkách odpadků, nebezpečné látky mohou prosakovat

do podzemní vody a dostat se do potravního řetězce a

poškozovat vaše zdraví.

Emos spol. s r.o. prohlašuje, že ZU210.12, ZU210.9, ZU210.6,

ZU215.12, ZU215.9, ZU215.6, ZU220.12, ZU220.9, ZU220.6

je ve shodě se základními požadavky a dalšími příslušnými

ustanoveními směrnice. Zařízení lze volně provozovat v EU.

Prohlášení o shodě lze najít na webových stránkách http://

www.emos.eu/download.

SK | LED Svietidlo pre vysoké stropy (Highbay)

LED Highbay je určené na montáž na pevný podklad alebo na

zavesenie do vonkajších aj vnútorných priestorov.

Krytí: IP65 – pre vonkajšie prostredie

Montaž

Metóda A: Závesné oko

Naskrutkujte závesné oko opatrene podložkou na svietidlo

Zaveste svietidlo pevne na hák.

Pripojte napájací kábel: Hnedá - fáza, Modrá - nula, Zelená

- ochranný vodič

Pripojte kábel na ovládanie stmievania: Fialová – Dim+,

Sivá – Dim-

Metóda B: Držiak

1. Odstráňte 4 skrutky držiace zdroj napájania na tele

svietidla.

2. Vložte držiak medzi zdroj a telo.

3. Skrutky naskrutkujte späť na pôvodné miesto.

4. Na upevnenie svietidla použite dve skrutky M8. Pred

montážou pripravte dva otvory s hmoždinkami v strope.

5. Uvoľnite pomocné skrutky na oboch stranách držiaka.

Otočte svietidlo do požadovanej miery a znova utiahnite

pomocné skrutky.

6. Pripojte napájací kábel: Hnedá fáza, modrá - nula, zelená

- ochranný vodič.Pripojte kábel k ovládaču stmievanie:

Fialová – Dim+, Sivá – Dim-

Montážna výška 2,5 m.

L – hnedá – pracovný vodič (live)

G – zelenožltá – ochranný vodič (ground)

N – modrá – stredný vodič (neutral)

Dim+

Dim-

Dim+ – alová – Stmievanie +

Dim- – sivá – Stmievanie –

Stmievanie je možné vyriešiť dvoma spôsobmi pomocou

konvertorov ZU9001 a ZU9002 – 1–10 V a DALI.

Inštalácia konvertorov

ZU9001 je izolovaný menič signálu, ktorý umožňuje používať

stmievanie 0–10 V.

ZU9002 je izolovaný menič signálu, ktorý transformuje sig-

nál DALI na 0–10 V výstup. Je v súlade s DALI protokolom

IEC62386-101/101/207.

1. Otočte kryt doľava a zdvihnite ho smerom von, aby ste

ho sťahli nadol.

2. Zasuňte konvertor do rozhrania a otočte v smere ho-

dinových ručičiek. Otáčajte v ľubovoľnom uhle, až kým

konvertor nespadne dovnútra. Potom pokračujte v otá-

čaní v smere hodinových ručičiek, až kým sa nedá otočiť.

POZOR!!! V žiadnom prípade nepripájajte sieťové napätie

na vodiče určené pre ovládanie stmievania. Hrozí tým

zničenie svietidla.

Pokyny pre udržbu:

Pred začiatkom údržby svietidlo vypnite a počkajte, kým

sa ochladí.

Na čistenie používajte vlhkú jemnú handričku. Nikdy svietidlo

neponárajte do vody alebo inej tekutiny.

Počas údržby dodržujte všeobecné pravidlá pre bezpečnosť

práce a buďte zvlášť opatrní.

UPOZORNENIE

• Ak sú vonkajší ohybný kábel alebo šnúra tohto svietidla

poškodené, musia ich pre zabránenie nebezpečia nahra-

diť výhradne výrobca alebo jeho servisný technik alebo

osoba s rovnakou kvalikáciou.

• Svetelný zdroj v tomto svietidle smie vymeniť iba výro-

bca alebo jeho zmluvný servisný technik alebo podobne

kvalikovaná osoba.

• Svietidlo nemá svorkovnicu. Inštalácia môže vyžadovať

pomoc kvalikovanej osoby.

• Svorkovnica pre pripojenie k napájaniu: 3–svorková skrut-

ková alebo bezskrutková, ktorá umožňuje pevné pripojenie

vodiča s prierezom 1 mm², pre napätie min. 230 V. Pre pri-

pojenie vodičov ku stmievaniu sú potrebné ďalšie 2 svorky.

• Zachovajte minimálnu vzdialenosť 1 m medzi Highbay

svietidlom a predmetom alebo plochou, ktorú osvetľujete.

• Ak umiestňujete Highbay svietidlo pod zastrešenie,

zachovajte medzi vrchnou stranou svietidla a spodnou

stranou zastrešenia minimálnu vzdialenosť 0,2 m.

• Pri použití Highbay svietidla na horľavej ploche dodržte

predošlé pokyny.

• Highbay svietidlo možno pripojiť iba do elektrickej siete,

ktorej inštalácia a istenie odpovedá platným normám.

• Pred akýmkoľvek zásahom do Highbay svietidla alebo vy-

konávaním údržby a servisu je nutné svietidlo odpojiť od elek-

trickej siete. Túto činnosť smie vykonávať iba osoba ZNALÁ

v zmysle platných vyhlášok o spôsobilosti k činnostiam.

• Nepoužívajte Highbay svietidlo bez ochranného skla.

• Ochrana pred nebezpečným dotykovým napätím je

zaistená „nulovaním“.

• Vonkajší ohybný kábel alebo šnúra tohto svietidla sa

nemôžu nahradiť; ak je šnúra poškodená, musí sa

svietidlo zničiť.

• Svetelný zdroj tohto svietidla je nevymeniteľný; po

skončení životnosti tohto svietidla je nutné vymeniť

celé svietidlo.

• Svietidlo nemá svorkovnicu. Inštalácia môže vyžadovať

pomoc kvalikovanej osoby.

• Pozor, nebezpečenstvo úrazu elektrickým prúdom.

Nevyhadzujte elektrické spotrebiče ako netriedený komu-

nálny odpad, použite zberné miesta triedeného odpadu.

Pre aktuálne informácie o zberných miestach kontaktujte

miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na

skládkach odpadkov, nebezpečné látky môžu presakovať

do podzemnej vody a dostať sa do potravinového reťazca a

poškodzovať vaše zdravie.

EMOS spol. s r.o. prehlasuje, že ZU210.12, ZU210.9, ZU210.6,

ZU215.12, ZU215.9, ZU215.6, ZU220.12, ZU220.9, ZU220.6 je

v zhode so základnými požiadavkami a ďalšími příslušnými

ustanoveniami smernice. Zariadenie je možné voľne prevád-

zkovať v EÚ. Prehlásenie o zhode možno nájsť na webových

stránkach http://www.emos.eu/download.

PL | Lampa LED do montażu na wysokich stropach (Highbay)

LED Highbay jest przeznaczona do montażu na mocnym

podłożu albo do zawieszania w pomieszczeniach wewnętrz-

nych i zewnętrznych.

Stopień ochrony: IP65 – do środowiska zewnętrznego

Metoda A: Oko do zawieszania

Oko do zawieszania zaopatrzone w podkładkę wkręcamy

do lampy.

Lampę zawieszamy bezpiecznie na haku.

Podłączamy przewód zasilający: Kolor brązowy – faza,

niebieski – zero, żółto-zielony – przewód ochronny

Podłączamy przewód do sterowania ściemnianiem: oletowy

– Dim+, szary – Dim-

Metoda B: Uchwyt

1. Usuwamy 4 śruby przytrzymujące zasilacz na korpusie

lampy.

2. Uchwyt wkładamy między zasilacz i korpus.

3. Śruby wkręcamy z powrotem w dotychczasowe miejsce.

4. Do umocowania lampy stosujemy dwie śruby M8. Przed

montażem do stropu przygotowujemy dwa otwory z

kołkami rozporowymi.

5. Luzujemy śruby pomocnicze po obu stronach uchwytu.

Lampę obracamy w wymagane położenie i ponownie

dokręcamy śruby pomocnicze.

6. Podłączamy przewód zasilający: Kolor brązowy – faza,

niebieski – zero, żółto-zielony – przewód ochronny.

7. Podłączamy przewód do sterowania ściemnianiem:

oletowy – Dim+, szary – Dim-

Wysokość montażowa 2,5 m.

L – brązowy – przewód fazowy (czynny)

G – żółto-zielony – przewód ochronny (uziemienie)

N – niebieski – przewód zerowy (neutralny)

Dim+

Dim-

Dim+ – oletowy – ściemnianie +

Dim- – szary – ściemnianie –

Ściemnianie może być rozwiązane dwoma sposobami, za

pomocą konwerterów ZU9001 i ZU9002 - 0–10 V oraz DALI.

Montaż konwerterów

ZU9001 jest izolowanym przetwornikiem sygnału, który

umożliwia ściemnianie za pomocą napięcia 0–10 V.

ZU9002 jest izolowanym przetwornikiem sygnału, który

transformuje sygnał DALI na wyjście 0–10 V. DALI odpowiada

protokołowi IEC62386-101/101/207.

1. Aby zdjąć osłonę, obracamy ją w lewo i unosimy na

zewnątrz.

2. Do gniazda przyłącza wkładamy konwertor i obracamy

go w kierunku ruchu wskazówek zegara. Obracamy o

dowolny kąt, aż konwertor nie tra na swoje miejsce.

Potem kontynuujemy obracanie w kierunku ruchu

wskazówek zegara, aż do oporu.

OSTRZEŻENIE!!! W żadnym przypadku nie podłączamy

napięcia sieciowego do przewodów przeznaczonych do

sterowania ściemnianiem. To grozi zniszczeniem oprawy

oświetleniowej.

Zalecenia do konserwacji:

Przed rozpoczęciem konserwacji reektor należy wyłączyć

i poczekać, aż wystygnie.

Do czyszczenia stosujemy wilgotną, delikatną ściereczkę.

Reektora nigdy nie zanurzamy do wody albo do innych

cieczy.

Podczas konserwacji przestrzegamy ogólnych zasad bez-

pieczeństwa pracy i zachowujemy szczególną ostrożność.

UWAGA

• Jeżeli zewnętrzny przewód giętki albo przewód zasi-

lający do tego źródła światła jest uszkodzony, to aby

zapobiec zagrożeniu, musi go wymienić wyłącznie

producent, technik z jego serwisu albo inna osoba po-

siadająca wymagane kwalikacje.

• Źródło światła w tej oprawie może wymienić wyłącznie

producent, technik z jego serwisu albo inna osoba po-

siadająca wymagane kwalikacje.

• Reektor nie ma listwy zaciskowej. Przy jego instalacji

może być potrzebna pomoc wykwalikowanej osoby.

• Listwa zaciskowa do podłączenia zasilania: 3–pr-

zewodowa śrubowa albo bezśrubowa, umożliwiająca

podłączenie na stałe przewodów o przekroju 1 mm²,

na napięcie min. 230 V. Do podłączenia przewodów do

ściemniania są potrzebne kolejne 2 zaciski.

• Zachowujemy minimalną odległość 1 m między oprawą

Highbay, a przedmiotem albo powierzchnią, którą

oświetlamy.

• Jeżeli oprawę Highbay umieszczamy pod dachem, to

musimy zachować minimalną odległość 0,2 m między

górną częścią oprawy oświetleniowej, a dolną częścią

zadaszenia.

• Przy zastosowaniu oprawy Highbay na palnej powierz-

chni, przestrzegamy poprzednich zaleceń.

• Oprawę Highbay można podłączyć tylko do takiej sieci

elektrycznej, której instalacja i zabezpieczenie odpowia-

da obowiązującym normom.

• Przed jakąkolwiek ingerencją do wnętrza oprawy Highbay

albo wykonywaniem konserwacji i serwisu, oprawę

trzeba odłączyć od sieci elektrycznej. Tę czynność może

wykonać tylko osoba WYKWALIFIKOWANA w znaczeniu

obowiązujących przepisów dotyczących kwalifikacji

wymaganych do wykonywania pracy.

• Nie korzystamy z oprawy Highbay bez klosza ochron-

nego.

• Ochrona przed niebezpiecznym napięciem dotykowym

jest zapewniona przez samoczynne odłączenie od zasi-

lania - „zerowanie“.

• Zewnętrzny przewód giętki albo elastyczny do zasilania

tej oprawy jest niewymienialny; jeżeli przewód zasi-

lający zostanie uszkodzony, to cała oprawa musi być

zezłomowana.

• Źródło światła w tej oprawie jest niewymienialne; po

zakończeniu okresu eksploatacji tej oprawy trzeba

wymienić całą lampę.

• Oprawa oświetleniowa nie ma listwy zaciskowej. Insta-

lacja może wymagać pomocy wykwalikowanej osoby.

• Uwaga, niebezpieczeństwo porażenia prądem elek-

trycznym.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszc-

zanie łącznie z innymi odpadami zużytego sprzętu oznakowane-

go symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć

się sprzętu elektronicznego i elektrycznego, jest zobowiązany

do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie

nie znajdują się składniki niebezpieczne, które mają szczególnie

negatywny wpływ na środowisko i zdrowie ludzi.

Emos spol. s r.o. oświadcza, że wyrób ZU210.12, ZU210.9,

ZU210.6, ZU215.12, ZU215.9, ZU215.6, ZU220.12, ZU220.9,

ZU220.6 jest zgodny z wymaganiami podstawowymi i innymi,

właściwymi postanowieniami dyrektywy. Urządzenie można

bez ograniczeń użytkować w UE. Deklaracja zgodności

znajduje się na stronach internetowych http://www.emos.

eu/download.

A LED Highbay szilárd felületre szerelhető vagy függeszthető

kültéren és beltérben egyaránt.

Védelem: IP65 – kültérre

A. módszer: Függesztőszemmel

Csavarja be az alátéttel ellátott függesztőszemet a lám-

patestbe!

Stabilan függessze fel a lámpatestet a kampóra!

Csatlakoztassa a tápkábelt: Barna – fázis, Kék – nulla,

Zöld – védővezető

Csatlakoztassa a fényerő-szabályozó kábelt: Lila – Dim+,

Szürke – Dim-

B. módszer: Konzollal

1. Távolítsa el a 4 csavart, amely a tápegységet rögzíti a

lámpatesthez!

2. Tegye a konzolt a táp és a lámpatest közé!

3. Csavarja vissza a csavarokat a helyükre!

4. A lámpatestet két M8-as csavarral rögzítse! Felszerelés

előtt fúrjon a födémbe két lyukat a tipliknek!

5. Lazítsa meg a konzol mindkét oldalán található segé-

dcsavarokat! Fordítsa el a lámpatestet a szükséges

mértékben, és húzza meg újra a kiegészítő csavarokat!

6. Csatlakoztassa a tápkábelt: Barna – fázis, Kék – nulla,

Zöld – védővezető. Csatlakoztassa a fényerő-szabályozó

kábelt: lila – Dim+, szürke – Dim-

Beszerelési magasság: 2,5 m

L – barna – fázis

G – zöld-sárga – földelés

N – kék – nullvezető

Dim+

Dim-

Dim+ – lila – Sötétítés +

Dim- – szürke – Sötétítés –

A fényerő-szabályozás kétféleképpen kivitelezhető: a ZU9001

és ZU9002 - 0–10 V és DALI konverterrel.

A konverterek beszerelése

A ZU9001 egy szigetelt átalakító, amely lehetővé teszi a 0–10

V fényerő-szabályozás használatát.

A ZU9002 egy szigetelt átalakító, amely a DALI jelet 0–10

V kimenetté alakítja. Megfelel az IEC62386-101/101/207

DALI protokollnak.

1. Fordítsa el a fedelet balra, és felemelve távolítsa el!

2. Helyezze az átalakítót az interfészbe, és forgassa az

óramutató járásával megegyező irányba! Forgassa

tetszőleges szögben, amíg a konverter a helyére nem

süllyed! Ezután forgassa tovább az óramutató járásával

megegyező irányba, amíg nem sikerül megfordítani!

FIGYELEM!!! Semmilyen körülmények között ne csatla-

koztasson hálózati feszültséget a fényerő szabályozására

használni kívánt vezetékekre. Ebben az esetben ugyanis a

világítótest károsodhat.

Karbantartasi utmutato:

Karbantartási munkák előtt kapcsolja le a lámpát, és várja

meg, amíg az egység lehűl.

Egy enyhén nedves, puha rongy használatával tisztítsa meg.

Soha ne merítse a lámpát vízbe vagy más folyadékba.

A karbantartás során tartsa be a foglalkozásbiztonsági

szabályokat, és igen körültekintően járjon el.

FIGYELMEZTETES

• Ha a lámpa külső hajlékony kábele vagy zsinórja sérült,

a veszély elkerülése érdekében kizárólag a gyártó vagy

a szerviztechnikusa, illetve hasonló képesítésű személy

pótolhatja.

• A lámpában lévő fényforrást kizárólag a gyártó vagy

a szerződéses szerviztechnikusa, illetve hasonló ké-

pesítésű személy cserélheti.

• A kapocsléc nem tartozék. A felszereléshez szakember

tanácsára lehet szükség.

• Sorkapocs a tápfeszültséghez csatlakoztatáshoz: az

1 mm² vastag vezeték 3 soros csavaros vagy csavar-

mentes szilárd rögzítéséhez, 230 V tápfeszültséghez. A

vezetékek fényerő-szabályozóhoz való csatlakoztatásá-

hoz további 2 sorkapocs szükséges.

• A megvilágítani kívánt tárgy vagy felület és a Highbay

világítótest között tartson legalább 1 m távolságot.

• Ha a Highbay világítótestet tetőszerkezet alá szereli fel,

tartson legalább 0,2 m-es távolságot a világítótest felső

része és a tetőszerkezet alja között.

• Ha a Highbay világítótestet gyúlékony felületen használja,

tartsa be a fenti utasításokat.

• A Highbay világítótest elektromos hálózatra való

rákötését a hatályos előírásoknak és szabványoknak

megfelelően kell elvégezni.

• Mielőtt beavatkozást, karbantartást vagy javítást végez-

ne a Highbay világítótesten, előbb le kell választania azt

az elektromos hálózatról. Az áramforrás karbantartását

és javítását kizárólag olyan szakember végezheti, aki

rendelkezik az ilyen jellegű munkákhoz előírt, szükséges

szakképesítéssel.

• Ne használja a Highbay világítótestet a védőüveg nélkül.

• A veszélyes érintési feszültség elleni védelmet null-

vezető biztosítja.

• A világítótest külső rugalmas kábele nem cserélhető; ha

a kábel megsérül, a világítótestet ki kell dobni.

• A világítótest fényforrása nem cserélhető; a világítótest

élettartama után az egész világítótestet ki kell cserélni.

• A világítótesttel nem szállítunk kapcsolódobozt. A

felszereléshez

• szakember segítségére lehet szükség.

• Vigyázat, áramütés veszélye.

Az elektromos készülékeket ne dobja a vegyes háztartási

hulladék közé, használja a szelektív hulladékgyűjtő helyeket.

A gyűjtőhelyekre vonatkozó aktuális információkért forduljon

a helyi hivatalokhoz. Ha az elektromos készülékek a hulla-

déktárolókba kerülnek, veszélyes anyagok szivároghatnak

a talajvízbe, melyek így bejuthatnak a táplálékláncba és

veszélyeztethetik az Ön egészségét és kényelmét.

Az Emos spol s.r.o. kijelenti, hogy az ZU210.12, ZU210.9,

ZU210.6, ZU215.12, ZU215.9, ZU215.6, ZU220.12, ZU220.9,

ZU220.6 megfelel az irányelv alapvető követelményeinek és

egyéb vonatkozó rendelkezéseinek. A készülék az EU teljes

területén használható. A megfelelőségi nyilatkozat letölthető

az alábbi honlapról: http://www.emos.eu/download.

HU | LED világítótest nagy belmagassághoz (Highbay)

LED Highbay je namenjen za namestitev na trdno podlago ali

za obešenje v zunanje in notranje prostore.

Zaščita: IP65 – pred vdorom vode in vlage

Metoda A: Obesna zanka

Zanko, opremljeno z gumeno podložko privijte na svetilo.

Svetilo obesite ksno na kljuko.

Priključite napajalni kabel: Rjava – faza, Modra – nevtralni

prevodnik, Zelena – zaščitni prevodnik.

Priključite kabel za upravljanje zatemnjevanja: Vijolična

– Dim+, Siva – Dim–

Metoda B: Nosilec

1. Odstranite 4 vijake, ki držijo vir napajanja na ohišju svetila.

2. Nosilec vstavite med vir in ohišje.

3. Vijake privijte nazaj na prvotno mesto.

4. Za pritrditev svetila uporabite dva vijaka M8. Pred na-

mestitvijo si v strop pripravite dve odprtini z zidnima

vložkoma.

5. Odvijte pomožne vijake na obeh straneh nosilca. Svetilo

obrnite v želeno stopnjo in pomožne vijake spet privijte.

6. Priključite napajalni kabel: Rjava – faza, Modra – nevtralni

prevodnik, Zelena – zaščitni prevodnik.

Priključite kabel za upravljanje zatemnjevanja: vijolična

– Dim+, šiva – Dim–

Višina namestitve 2,5 m.

L – rjava – fazni vodnik (live)

G – zeleno-rumena – zaščitni vodnik (ground)

N – modra – sredinski vodnik (neutral)

Dim+

Dim-

Dim+ – vijolična – Zatemnjevanje +

Dim- – šiva – Zatemnjevanje –

Zatemnjevanje se lahko izvede na dva načina s pomočjo

konvektorjev ZU9001 in ZU9002 - 0–10 V in DALI.

Namestitev konvektorjev

ZU9001 je izoliran pretvornik signala, ki omogoča uporabo

zatemnjevanja 0–10 V.

ZU9002 je izoliran pretvornik signala, ki transformira signal

DALI v izhod 0–10 V. Ustreza DALI protokolu IEC62386-

101/101/207.

1. Pokrov obrnite v levo in dvignite, da bi ga sneli.

2. Konvertor vstavite v vmesnik in ga obrnite v smeri urine-

ga kazalca. Obračajte v poljubnem kotu, dokler konvektor

ne zaskoči. Nato nadaljujte v obračanju v smeri urinega

kazalca, dokler ga ne uspe obrniti.

POZOR!!! Omrežne napetosti v nobenem primeru ne priklju-

čujte na vodnike, namenjene za upravljanje zatemnjevanja.

Obstaja nevarnost uničenja svetila.

Navodila za vzdrževanje:

Pred začetkom vzdrževanja svetilko izklopite in počakajte,

dokler se ne ohladi.

Za čiščenje uporabljajte vlažno no krpo.

Svetilke nikoli ne potapljajte v vodo ali druge tekočine.

Med vzdrževanjem upoštevajte splošna pravila za varstvo

pri delu in bodite posebej previdni.

OPOZORILO

• Če sta zunanji prožni kabel ali vrvica svetila poškodova-

na, ju morata zaradi preprečitve nadomestiti izključno

proizvajalec ali njegov servisni tehnik ali enako uspo-

sobljena oseba.

• Svetlobni vir v tem svetilu sme zamenjati le proizvajalec

ali njegov pogodbeni servisni tehnik ali enako usposob-

ljena oseba.

• Svetilo nima vrstne sponke. Namestitev lahko zahteva

pomoč usposobljene osebe.

• Lestenčna sponka za priključitev na napajanje: 3–polna

vijačna ali brezvijačna, ki omogoča ksno priključitev

prevodnika preseka 1 mm², za napetost min. 230 V. Za

priključitev prevodnikov sta potrebni dodatni 2 sponki.

• Med svetilom Highbay in predmetom ali površino, ki jo

osvetljuje, ohranite minimalno razdaljo 1 m.

• Če svetilo Highbay nameščate pod streho, ohranite

med zgornjo stranjo svetila in spodnjo stranjo strehe

minimalno razdaljo 0,2 m.

• Pri uporabi svetila Highbay na vnetljivi površini upošte-

vajte prejšnja navodila.

• Svetilo Highbay se lahko priklopi le na električno omrež-

je, katerega inštalacija in varovanje ustreza veljavnim

standardom.

• Pred kakršnimkoli posegom v svetilo Highbay ali vzdr-

ževanjem in servisiranjem je svetilo treba izključiti z

električnega omrežja. To dejavnost lahko izvaja le oseba

SEZNANJENA v smislu veljavnih predpisov o usposobl-

jenosti za dejavnosti.

• Svetila Highbay be uporabljajte brez zaščitnega stekla.

• Zaščita pred nevarno napetostjo dotika je zagotovljena

z „ozemljitvijo“.

• Zunanjega prožnega kabla ali vrvi tega svetila ni možno

nadomestiti; če je vrv poškodovana, se mora svetilo

uničiti.

• Svetlobni vir tega svetila ni zamenljiv; po koncu živl-

jenjske dobe svetila je treba zamenjati celotno svetilo.

• Svetilo nima lestenčne sponke. Namestitev lahko zahteva

pomoč usposobljene osebe.

• Pozor, nevarnost električnega udara.

Električnih naprav ne odlagajte med mešane komunalne

odpadke, uporabljajte zbirna mesta ločenih odpadkov. Za

aktualne informacije o zbirnih mestih se obrnite na krajevne

urade. Če so električne naprave odložene na odlagališčih

odpadkov, lahko nevarne snovi pronicajo v podtalnico, pridejo

v prehransko verigo in škodijo vašemu zdravju.

Emos spol.s r.o. izjavlja, da sta ZU210.12, ZU210.9, ZU210.6,

ZU215.12, ZU215.9, ZU215.6, ZU220.12, ZU220.9, ZU220.6 v

skladu z osnovnimi zahtevami in drugimi z njimi povezanimi

določbami direktive. Naprava se lahko prosto uporablja v EU.

Izjava o skladnosti je del navodil ali pa jo lahko najdete na

spletnih straneh http://www.emos.eu/download.

SI | LED Svetilo za visoke strope (Highbay)

LED Highbay dizajniran je za montažu na čvrstu podlogu ili

za vješanje i u zatvorenim i otvorenim prostorima.

Zaštita od ulaska IP65 – za upotrebu na otvorenom

Ugradnja

Metoda A: Petlja

Postavite petlju s brtvom na svjetiljku u navedeni položaj.

Zakvačite svjetiljku za kuku.

Ožičenje 1 na kabel za mrežno napajanje: Smeđa-L; Plava-N;

Zelena-G; Žica 2 za prigušivač svjetlosti: Ljubičasta – Prigu-

šeno+, Siva – Prigušeno-.

Metoda B: Nosač

1. Uklonite četiri vijka koji drže hvatač.

2. Umetnite nosač između hvatača i svjetiljke.

3. Zašarate vijke na njihovo mjesto.

4. Postavite 2 ekspanzijska vijka M8 na ugradbenu površinu

prema položaju otvora na svjetiljci.

5. Otpustite pomoćne vijke na svije strane nosača. Okre-

nite svjetiljku na željeni stupanj i ponovno pritegnite

pomoćne vijke.

6. Ožičenje 1 na kabel za mrežno napajanje: Smeđa-L;

Plava-N; Zelena-G; Ožičenje 2 za prigušenje: Ljubičasta

– Prigušeno+, Siva – Prigušeno-

Montažna visina 2,5 m.

L – smeđa – radni vodič (live)

G – žuto-zelena – zaštitni vodič (ground)

N – modra – plava – srednji vodič (neutral)

Dim+

Dim-

Prigušeno+ – ljubičasta – Prigušeno +

Prigušeno- – siva – Prigušeno –

Prigušenje je moguće provesti na dva načina putem pretva-

rača ZU9001 i ZU9002: 0–10 V, DALI.

Postavljanje pretvarača

ZU9001 je izolirani pretvarač signala koji omogućuje upotrebu

prigušenja od 0 do 10 V.

ZU9002 je izolirani pretvarač signala, koji pretvara signal DALI

u izlaz od 0 do 10 V. Sukladan je DALI protokolu IEC62386-

101/101/207.

1. Okrenite poklopac ulijevo i podignite ga prema van kako

biste ga skinuli.

2. Umetnite konektor kontrolera u sučelje i zakrenite kon-

troler u smjeru kazaljke na satu. Zakrenite pod bilo kojim

kutom dok kontroler ne padne unutra. Zatim nastavite

okretati u smjeru kazaljke na satu sve dok se više ne

može okretati.

POZOR!!! Ni u kojem slučaju ne spajajte glavne naponske

vodove na spojna mjesta za upravljanje prigušivanjem

svjetla. Opasnost od uništavanja rasvjetnog tijela.

Upute za održavanje:

Prije početka održavanja isključite svjetiljku i pričekajte dok

se ne ohladi.

Za čišćenje se koristite vlažnom mekom krpom.

Svjetiljku nikada ne uranjajte u vodu niti druge tekućine.

Tijekom održavanja, poštivajte opća pravila sigurnosti na

radu i budite posebice oprezni.

UPOZORENJE

• Ako je vanjski savitljivi kabel ove svjetiljke oštećen, smije

ga zamijeniti isključivo proizvođač ili ovlašteni serviser ili

slična kvalicirana osoba s ciljem izbjegavanja opasnosti

od strujnog udara.

• Izvor svjetla u ovoj svjetiljci smije mijenjati samo proiz-

vođač ili njegov servisni zastupnik ili slična kvalicirana

osoba.

• Ne uključuje blok priključka. Ugradnja može zahtijevati

savjet kvalicirane osobe.

• Terminalski blok za priključivanje napajanja: 3 terminala

za pritezanje vijcima ili bez vijaka, za vodiče presjeka

do 1,0 mm² i napona min. 230 V. Za instalaciju s prikl-

jučivanjem žica za upravljanje dimerom, potrebna su

dodatna 2 terminala.

• Pridržavajte se minimalne udaljenosti od 1 m između

Highbay rasvjetnog tijela i predmeta ili površine koju

osvjetljavate.

• Ako ugrađujete Highbay rasvjetu pod krov, zadržite

udaljenost od najmanje 0,2 m između gornje strane

rasvjetnog tijela i donje površine krova.

• Kada se Highbay rasvjetno tijelo koristi na zapaljivoj

površini, pridržavajte se gornjih uputa.

• Priključivanje Highbay rasvjetnog tijela na električnu

mrežu dopušteno je isključivo uz ugradnju i zaštitu prema

važećim zakonskim propisima i normama.

• Prije diranja Highbay rasvjetnog tijela ili obavljanja

održavanja ili popravaka, rasvjetno tijelo treba isključiti

s mrežnog napajanja. To može učiniti isključivo stručna

osoba, osposobljena sukladno važećim zakonskim pro-

pisima o potrebnim kvalikacijama za takve aktivnosti.

• Ne koristite Highbay rasvjetna tijela bez zaštitnog stakla.

• Zaštita od opasnog kontaktnog napona osigurava se

putem priključivanja na neutralni vodič.

• Vanjski savitljivi kabel za rasvjetno tijelo nije zamjenjiv;

ako se taj kabel ošteti, rasvjetno tijelo se više ne smije

koristiti i mora se zamijeniti.

• Izvor svjetla ovog rasvjetnog tijela nije zamjenjiv; na

kraju životnog vijeka izvora svjetla, mora se zamijeniti

cijelo rasvjetno tijelo.

• Uz rasvjetno tijelo ne dobiva se priključna kutija. Ugradnja

može zahtijevati pomoć kvalicirane osobe.

• Pozor – rizik od strujnog udara.

Ne bacajte električne uređaje kao nerazvrstani komunalni

otpad, koristite centre za sakupljanje razvrstanog otpada.

Za aktualne informacije o centrima za sakupljanje otpada

kontaktirajte lokalne vlasti. Ako se električni uređaji odlože

na deponije otpada, opasne materije mogu prodrijeti u

podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje.

Emos spol s.r.o. izjavljuje da su uređaj ZU210.12, ZU210.9,

ZU210.6, ZU215.12, ZU215.9, ZU215.6, ZU220.12, ZU220.9,

ZU220.6 sukladni osnovnim zahtjevima i ostalim važećim

odredbama Direktive. Upotreba uređaja dopuštena je u

zemljama članicama EU. Izjava o sukladnosti nalazi se na

adresi http://www.emos.eu/download.

RS|HR|BA|ME | LED držači svjetla za High-bay rasvjetu

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Emos Équipement d'éclairage

Emos

Emos CLASSIC Manuel utilisateur

Emos

Emos ZM3412 Manuel utilisateur

Emos

Emos ZS2110 Manuel utilisateur

Emos

Emos CLASSIC ZY1431T Manuel utilisateur

Emos

Emos Z73111 Manuel utilisateur

Emos

Emos ZN1210 Manuel utilisateur

Emos

Emos ZD1121 Manuel utilisateur

Emos

Emos Z73211 Manuel utilisateur

Emos

Emos ZYP0201 Manuel utilisateur

Emos

Emos ZZ1435T Manuel utilisateur

Emos

Emos LED600 Ultra Manuel utilisateur

Emos

Emos ZY2101 Manuel utilisateur

Emos

Emos ZY2191 Manuel utilisateur

Emos

Emos CLASSIC ZY0801T Manuel utilisateur

Emos

Emos D4AA03 Manuel utilisateur

Emos

Emos ZY1438 Manuel utilisateur

Emos

Emos P4523 Manuel utilisateur

Emos

Emos NANO-GREEN Manuel utilisateur

Emos

Emos CHERRY COLORS Manuel utilisateur

Emos

Emos Z73071 Manuel utilisateur

Emos

Emos CHERRY COLORS Manuel utilisateur

Emos

Emos ZM5171 Manuel utilisateur

Emos

Emos DCGW01 Manuel utilisateur

Emos

Emos NANO CLUSTER ZY2039T Manuel utilisateur

Manuels Équipement d'éclairage populaires d'autres marques

Brizo

Brizo 8SP-MU-4 Manuel utilisateur

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manuel utilisateur

IKEA

IKEA BJÖRKSPIREA Manuel utilisateur

Laserworld

Laserworld Evolution Series ES-400RGB Manuel utilisateur

Alien

Alien RG STAR Manuel utilisateur

EuroLite

EuroLite LED B-40 Manuel utilisateur

Qazqa

Qazqa Suplux SL 3 Black 103062 Manuel utilisateur

Commercial Electric

Commercial Electric 54568141 Manuel utilisateur

CREE LIGHTING

CREE LIGHTING 304 Series Manuel utilisateur

Goobay

Goobay 49867 Manuel utilisateur

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manuel utilisateur

Alkalite

Alkalite Krypton KT-81 Manuel utilisateur

Clas Ohlson

Clas Ohlson GU10 Manuel utilisateur

DTS

DTS DELTA 10 F Manuel utilisateur

ring

ring Solar Steplight Manuel utilisateur

One Stop Gardens

One Stop Gardens 57696 Instructions de montage

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manuel utilisateur

SIREM

SIREM Swimeo A2 Manuel utilisateur
