Emerson Klauke LS100FLEXCFB Manuel utilisateur
LS100FLEXCFB
HE.18298_B © 04/2019 R&D-2
Greenlee • 4455 Boeing Drive • Rockford • IL 61109-2988 USA
www.greenlee.com
Serialnumber
LS100FLEXCFB
HE.18298_B © 04/2019
1.
3.
2.
ACHTUNG! Garantiesiegel
Bei Beschädigung Garantieverlust
ATTENTION! Warranty seal
If broken loss of Warranty
HE.17537
I
WORK SERVICE DON´T DO General
safety rules
batch# e.g. 304711
datecode e.g. P = 2020; R = April
consecutive# e.g. „142“ = tool # 142
datecode
Year Code Month Code Month Code
2018 M Jan. N July V
2019 N Feb. P Aug. W
2020 P Mar. Q Sept. X
2021 Q Apr. R Oct. Y
2022 R May S Nov. Z
2023 S June T Dec. 1
Auf dem Knapp 46
D-42855
Remscheid
304711
PR
142
HE.17537
LS100FLEXCFB
HE.18298_B © 04/2019
373.3
280.8
408.4
69
130
80
122
113.2
73.9
2
1
3
LS100FLEXCFB
Stanzkraft (Force): 100 kN
For use only with 18V Bosch Battery
HE.18385
II
WORK SERVICE DON´T DO General
safety rules
WARNUNG
LesenSiealleSicherheitshinweise,Anweisungen,
Abbildungen und Spezifikationen, die mit diesem
Elektrowerkzeug mitgeliefert werden.
Die Nichtbeachtung der unten aufgeführten Anwei-
sungen kann zu Stromschlag, Feuer und/oder
schweren Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen
zum späteren Nachschlagen auf.
WARNING
Read all safety warnings, instruc-
tions, illustrations and specifica-
tions provided with this power tool.
Failure to follow all instructions listed
below may result in electric shock,
fire and/or serious injury.
Save all warnings and instructions
for future reference.
1 2 3 <70dB <2,5m/s2
+40°C
-10°C
2,1 kg 100 kN
LS100FLEXCFB
HE.18298_B © 04/2019
Li-ion
#1 609 92A 19R
#1 609 92A 0F3
Ladegerät GAL 3680 CV GAL 1880 CV
Sachnummer 2 607 225 ...
2 607 226 ...
2 607 225 9..
2 607 226 0..
Akku-Ladespannung
matische Spannungserkennung)
(auto-
V 14,4–36 14,4–18
Ladestrom 0,8A 8,0
Zulässiger Ladetemperaturbereich °C 0 – 45 0 – 45
Ladezeit bei Akku-Kapazität, ca. (80%) 100% (80%) 100%
– 1,3 Ah min (10) 25 (10) 25
– 1,5 Ah min (10) 25 (10) 25
– 2,0 Ah min (15) 30 (15) 30
– 2,6 Ah min (15) 30 (15) 30
– 3,0 Ah min (20) 35 (20) 35
– 4,0 Ah min (25) 35 (25) 35
– 5,0 Ah min (35) 45 (35) 45
– 6,0 Ah min (35) 50 (35) 50
Anzahl der Akkuzellen 4 – 30 4 – 10
Gewicht entsprechend
EPTA-Procedure 01:2014 9,0gk 0,7
Schutzklasse / II /II
1. 3.
2.
Loading Full
Use tool only with 18V Bosch Battery
–
2
,
0
A
h
–
5
,
0
A
h
RALB1__ (36Wh)
RALB2__ (90Wh)
III
WORK SERVICE DON´T DO General
safety rules
LS100FLEXCFB
HE.18298_B © 04/2019 IV
WORK SERVICE DON´T DO General
safety rules
MOTOR
AUS
KNACK
KNACK
MOTOR
AUS
KNACK
> d
d
Zugbolzen
Draw stud
GREENLEE
GREENLEE
NN
®
www.klauke.com
++49 +2191-9070
Kapazitätsangabe / Capacity
ST37 / Mild steel 102,7mm (3mm)
V2A / Stainless steel 102,7 (2,5mm)
Grundeinstellungen: single click /
initial settings: manual open
weitere Profi le: siehe Seite XIV
additional profi les: see page XIV
LS100FLEXCFB
HE.18298_B © 04/2019 V
WORK SERVICE DON´T DO General
safety rules
t
KNACK
PRESS
PRESS
PRESS
PRESS
LS100FLEXCFB
HE.18298_B © 04/2019 VI
WORK SERVICE DON´T DO General
safety rules
t
t
p
ERROR
~ 50 kN
max.
Fmax.
PRESS
PRESS
PRESS
ERROR
~ 100 kN
max.
p
LS100FLEXCFB
HE.18298_B © 04/2019
1.
2.
VII
WORK SERVICE DON´T DO General
safety rules
360°
1.
1.
2.
2.

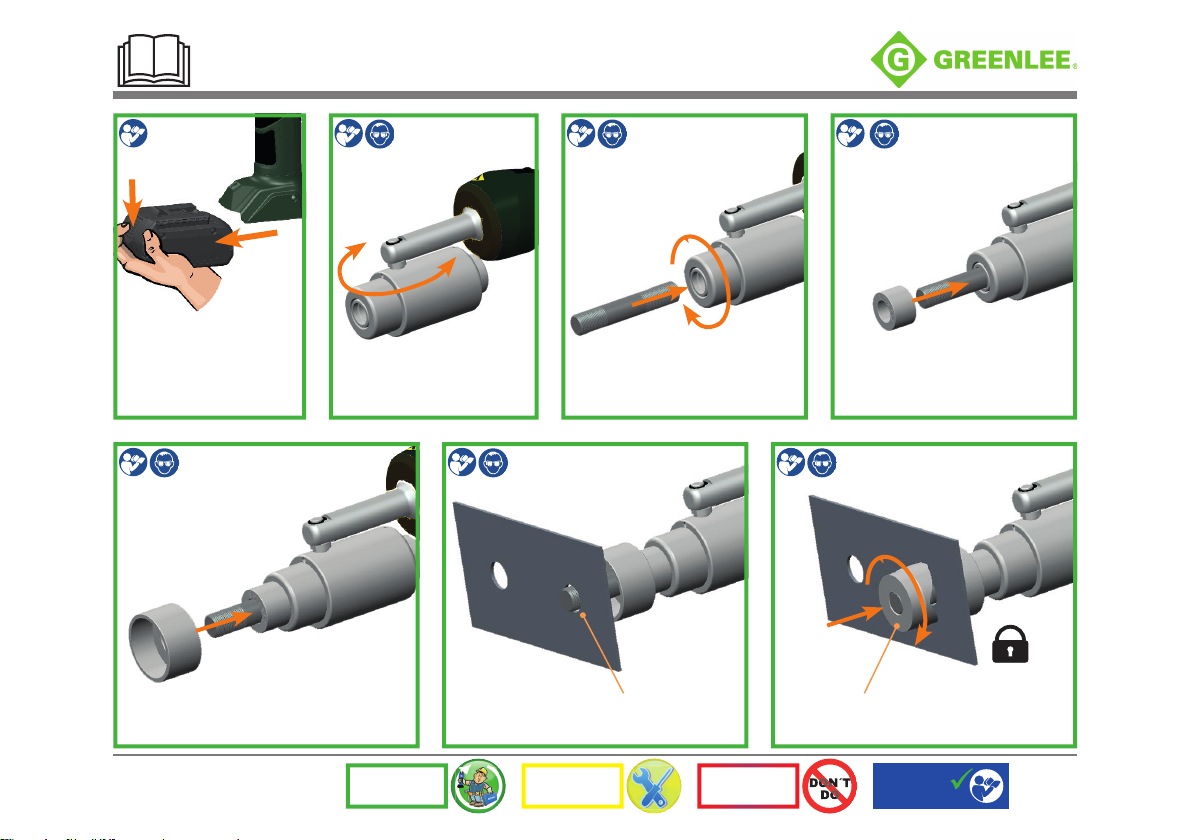

3
6
0
°
Zugbolzen
Draw stud
Vorbohrung
Pilot hole
Matrize
Die
Distanzbuchse
Spacer
optional:
optionaly:
Stempel
Punch
1.
1.
2.
2.
Abb. ähnlich / pic. similar
LS100FLEXCFB
HE.18298_B © 04/2019
CLICK
Material
Being punched
VIII
WORK SERVICE DON´T DO General
safety rules
PRESS
Zugbolzen
Draw stud
Material
Being punched
Matrize
Die
Stempel
Punch
Abb. ähnlich / pic. similar
LS100FLEXCFB
HE.18298_B © 04/2019
1.
2.
IX
WORK SERVICE DON´T DO General
safety rules
1.
1.
2.
2.
Zugbolzen
Draw stud
Matrize
Die
Vorbohrung
Pilot hole
Stempel
Punch
Kontermutter
Counter Nut
1.
1.
2.
2.
mit Kontermutter
with Counter nut
Abb. ähnlich / pic. similar
