5
W2 U2 V2
U1 V1 W1
W2 U2 V2
U1 V1 W1
(L3) (L1) (L3) (L1)
L1 L2 L3 L1 L2 L3
Z2 U2
U1 Z1
L1 N L1 N
Z2 U2
U1 Z1
www.elektror.com Manual cu instrucţiuni de exploatare şi montare SD
024118 07.16/06
RO
mentar următoarele:
• Este permisăexploatarea la convertizorul de
frecvenţă numai a motoarelor care sunt marcate
cu opţiunea „/FU”, „adecvat pentru exploatare cu
convertizor de frecvenţă” pe plăcuţa cu date de
identificare şi performanţă, respectiv acelea care
au fost comandate şi confirmate „adecvate pentru
exploatare cu convertizor de frecvenţă”.
• Este permis ca tensiunea de alimentare a con-
vertizorului de frecvenţă fărăfiltru motor săfie de
maxim 400 V. În cazul conductorilor mai lungi, la
tensiuni mai mari de alimentare a convertizorului
şi/sau depăşiri a tensiunilor de impuls (max. 1000
Vpk pentru motoare de acţionare de pânăla 0,75
kW, max. 1300 Vpk pentru motoare de acţionare
mai mari de 0,75 kW) trebuie luate măsuri adec-
vate la bornele motorului precum de ex. instala-
rea unui filtru motor pentru protecţia motorului.
Vărugăm săvăadresaţi în acest sens furnizorului
convertizorului de frecvenţă. În măsura în care
filtrul motorului este cuprins în conţinutul livrării,
acesta trebuie instalat între convertizorul de frec-
venţă şi motor. Vărugăm săvăîngrijiţi pentru un
spaţiu suficient în tabloul de conexiuni şi săaveţi
în vedere specificaţiile referitoare la instalare şi
montare din manualele cu instrucţiuni de exploa-
tare ale producătorilor convertizorului de frecven-
ţă/filtrului motorului.
• Lungimea maximăa conductorului între motor
şi convertizorul de frecvenţă nu este permis să
depăşească20 m şi trebuie efectuatăcu un cablu
adecvat ecranat, pe cât posibil pe un traseu direct
şi fărăalte îmbinări prin borne sau fişe.
• Împletitura de ecranare din cablul de racordare
trebuie săfie conectatăla sistemul de legare elec-
tricăla pământ de micărezistentă, fărăexcepţie
şi bilateral, adicăla convertizorul de frecvenţă
şi la motor. Pe partea motorului trebuie utilizate
îmbinări înşurubate CEM adecvate de cablu care
contacteazăcu rezistenţă scăzutăecranarea
cablului pe tot perimetrul.
Alte informaţii referitoare la instalarea şi montarea corectă
CEM se preiau din indicaţiile cuprinse şi manualul cu instruc-
ţiuni de exploatare şi montarea al furnizorului convertizorului
de frecvenţă.
3.3.1 Conexiunea pentru suflantăcu canale laterale de
curent trifazat
-conexiune Conexiune Y
(tensiune joasă) (tensiune înaltă)

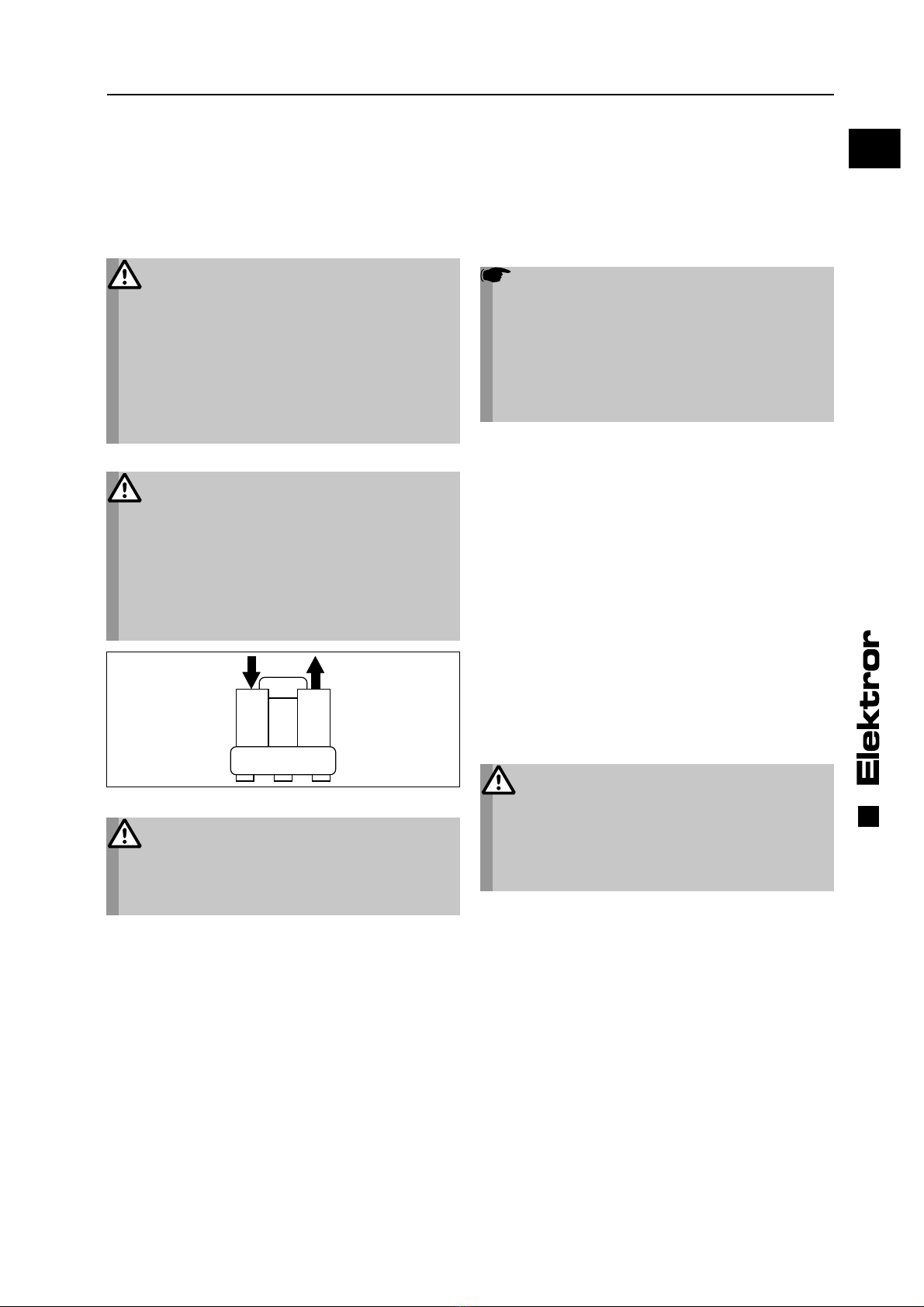

Verificarea sensului de rotaţie
Conectaţi suflanta cu canale laterale. Sensul de rotaţie tre-
buie săcoincidăcu sensul indicat de săgeata de pe carcasă.
Sensul de curgere al fluxului de aer trebuie de asemenea să
coincidăcu sensul indicat de săgeţile de pe carcasa amorti-
zorului de zgomot. În cazul unui sens incorect trebuie schim-
bate între ele L1 şi L3.
Conexiunea stea-triunghi
Motoarele de putere peste 3,0 kW sunt prevăzute cu dema-
rare stea-triunghi la reţeaua de alimentare. Pentru conexiu-
nea directă(curent înalt de scurtcircuit în momentul conectă-
rii) vărugăm săclarificaţi condiţiile cu societatea furnizoare
de energie pentru dumneavoastră.
3.3.2 Conexiunea pentru suflantăcu canale laterale de
curent alternativ monofazat
Rotaţie la dreapta Rotaţie la stânga
3.3.3 Conexiuni speciale şi borne suplimentare
Pentru motoare cu tensiune comutabilă, motoare cu poli
comutabil, motoare FU/FUK şi alte conexiuni speciale ale
motoarelor de curent alternativ trifazat şi monofazat există
în cutiile de borne ale motoarele scheme de conexiuni ale
produsului livrat. Aceasta este valabilăşi pentru protecţia ter-
micăa bobinei şi la încălzirea în repaus.
3.3.4 Conexiunea pentru aparate având montat
convertizor de frecvenţă
Efectuaţi profesional racordul la reţea cu legăturăla conduc-
torul de protecţie şi compensare de potenţial corespunzător
specificaţiilor cuprinse în instrucţiunile de montare aferente
convertizorului de frecvenţă.
3.4 Declaraţie referitoare la Directiva CEM (2004/108/CE)
Suflantele noastre cu canale laterale sunt componente desti-
nate montări de către personal de specialitate în alte maşini
sau instalaţii, ceea ce înseamnăcănu sunt prevăzute pentru
utilizatorul final. Conformitatea instalaţiei/maşinii finale cu
Directiva CEM trebuie săfie asigurată/confirmatăde către
producătorul instalaţiei/maşinii finale.
Suflantăcu canale laterale exploatatăîn reţea:
În cazul funcţionării în reţea la tensiune alternativăde formă
sinusoidală, motoarele asincrone cu rotor colivie incorporate
în aparate îndeplinesc cerinţele Directivei CE „Compatibilita-
te electromagnetică” 2004/108/Ce cu respectarea normati-
velor EN 61000-6-4 (interferenţă emisăindustrial) EN 61000-
6-3 (interferenţă emisăzonărezidenţială).
Suflantăcu canale laterale la exploatare convertizor de
frecvenţă (FU):
Pentru realizarea cerinţelor Directivei CE „Compatibilitate
electromagnetică” 2004/108/ CE înainte de punerea în func-
ţiune şi în cazul exploatării la convertizor de frecvenţă (în
măsura în care este prevăzut în acest sens) trebuie respec-
tate obligatoriu indicaţiile CEM ale producătorului convertizo-
rului de frecvenţă şi specificaţiile din manualul cu instrucţiuni
de exploatare şi montare Elektror.
Dacăaparatul este livrat împreunăcu un pachet dulap de co-
nexiuni-convertizor de frecvenţă Elektror, este posibilăres-
pectarea indicaţiilor CEM, mai sus denumite, ale EN 61800-3
categoria C2 (domeniu industrial).
Avertizare!
Într-o zonărezidenţialăacest produs poate cauza
perturbaţii de frecvenţe înalte care pot face nece-
sare măsuri de deparazitare.
