Electrolux E30WD75EPS Mode d’emploi

E30WD75EPS.eps BE30WD75DSS1.eps DE30WD75EPS1.EPS 318049901.eps

Product No. E30WD75EPS1

31266300950S1

Series 30" warm drawer

Color stainless

Market North America

Wiring Diagram 318049901

Owner's Guide 318201005

Installation Instructions 318201805

Electrolux Major Appliances

North & Latin America

P.O. BOX 212378

AUGUSTA, GA 30917

Publication No.

5995439022

05/06/09

(EN/SERVICE/ECL)

377

WARMER DRAWER

Model No.

E30WD75E

Publication No: 5995439022 E30WD75EPS1

06/05 2

BODY

201

84A

202

209

196

203

13A

198

205

36A

BE30WD75DSS1

203A

205A

207

E30WD75EPS1 Publication No: 5995439022

# Functional Parts 3 06/05

* Non-Illustrated Parts

BODY

POS. NO PART NO. DESCRIPTION

10 5304437021 Screw, mounting, 8-18 x 0.25, chrome, (2)

11 5303300265 Screw, 8-18 x 0.500, chrome, (3)

13A# 316095500 Switch, infinite, warmer

14 # 318250400 Light, indicator, blue

19 318246902 Panel, control, stainless

32 318228100 Strain relief

36A 318017600 Knob, warmer

39 318144001 Cord, service

46 318250500 Lens, indicator light

69 5303323134 Screw, 8-32 x 0.188

81 318251000 Element, warmer drawer

84 # 318005106 Thermostat, safety

84A# 318005103 Thermostat, safety

86 316095800 Clip, hold down, warmer element

196 318100101 Cover, access

198 08008009 Bushing, side panel, nylon, RH, snap

201 318145104 Wrapper, outer

202 318121602 Wrapper, lower

203 318025711 Bracket, side panel, RH

203A 318025701 Bracket, side panel, LH

205 318123711 Panel, side, RH

205A 318123701 Panel, side, LH

207 318143601 Panel, wire cover

209 318247401 Bracket, wall

209* 5303302745 Screw, 10-16x1-1/8, square drive

* 318199730 Wiring Harness

* 08067961 Fastener, clip cable

* 5303211311 Screw, 8 x 0.500

* 5303311333 Screw, 8-32 x 3/8, (4)

* 5303323140 Screw, ground, 10-32 x 0.375

Publication No: 5995439022 E30WD75EPS1

06/05 4

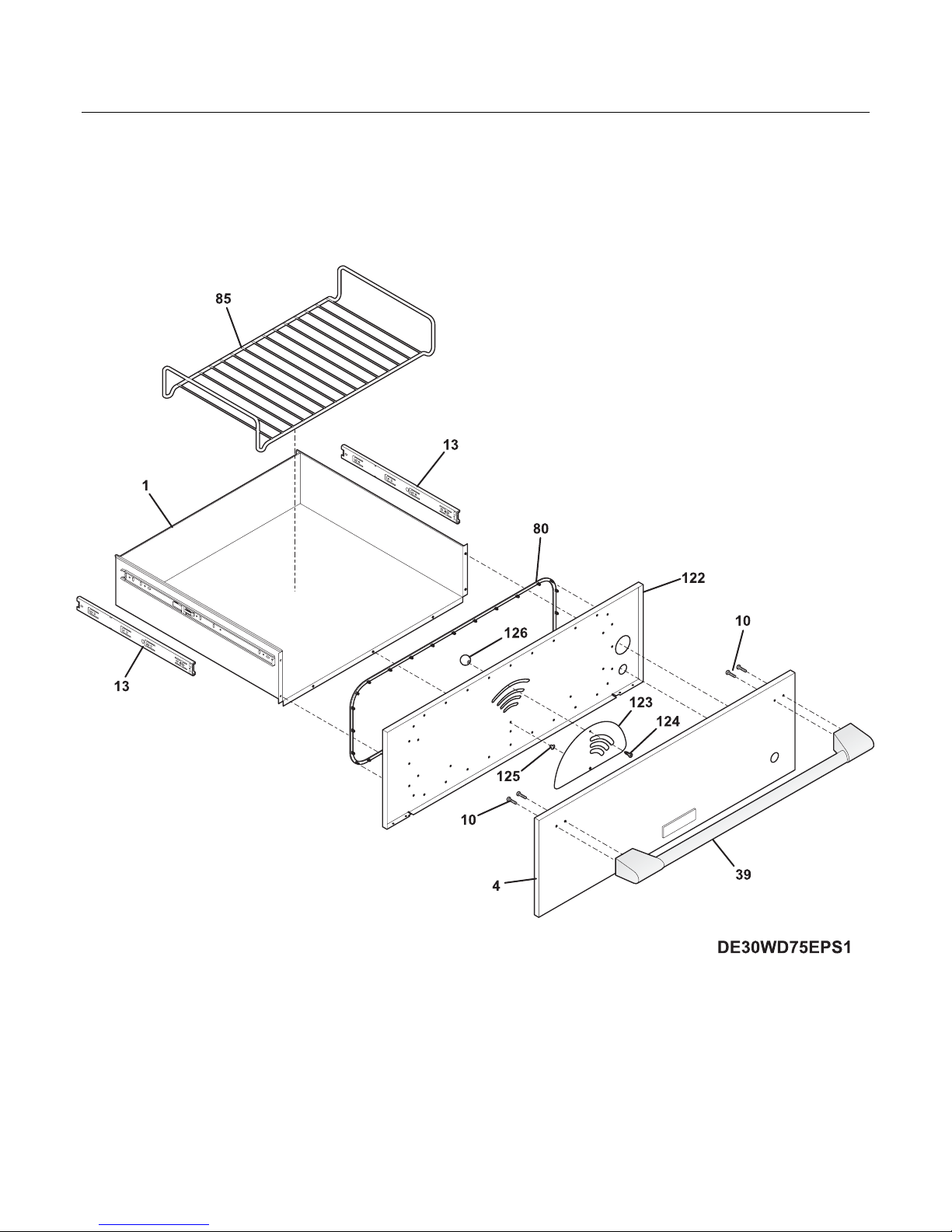

DRAWER

E30WD75EPS1 Publication No: 5995439022

# Functional Parts 5 06/05

* Non-Illustrated Parts

DRAWER

POS. NO PART NO. DESCRIPTION

1 318246400 Drawer, warmer, w/track

4 318284001 Panel, drawer front, stainless, w/nameplate

10 5304447921 Screw, #6-32 x 3/4, (4)

10* 5304447922 Washer, flat, (4)

13 318248400 Channel, drawer slide, outer

39 241637906 Handle Assembly, stainless, w/endcaps

39* 318303700 Screw, set, #10-32 x 3/4, (4)

80 318254400 Gasket, warmer drawer

85 318257600 Rack, warmer drawer

122 318281605 Panel, drawer, interior

123 318247100 Panel, control, humidity

124 08002868 Screw, 10-24 x 0.500, probe, thrm brkt, shield, drwr, box

125 5304436030 Rivet

126 318251100 Handle, control, humidity

209* 5303302745 Screw, 10-16x1-1/8, square drive

* 318163602 Cleaner, stainless steel

* 5303323175 Adhesive tape, 1" lg.

* 08016432 Screw, truss head, 8-18 x 0.375

* 5303311333 Screw, 8-32 x 3/8, (4)

Publication No: 5995439022 E30WD75EPS1

06/05 6

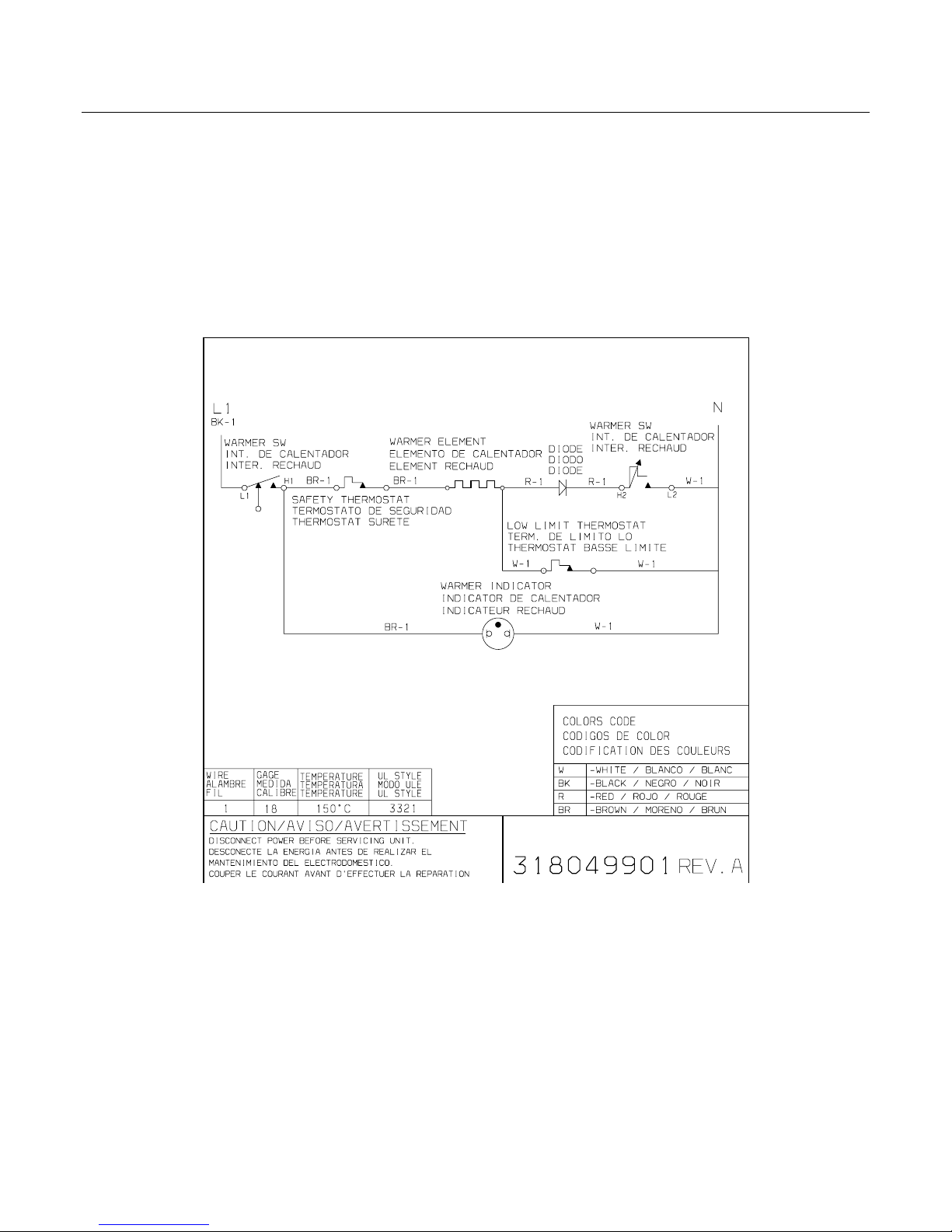

WIRING DIAGRAM
