MICROWAVE OVEN INSTALLATION INSTRUCTIONS

INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.

IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

The electrical requirements for this oven are 115-120 volts AC, 15 amps or larger.

Printed in United States

IMPORTANT - PLEASE READ AND FOLLOW

• Before beginning, please read these instructions completely and carefully.

• Be sure to DISCONNECT THE PLUG of the microwave oven from the electrical outlet before installing the built-in trim kit.

Remove the turntable from the oven cavity.

• Because the kit includes metal parts, caution should be used in handling and installation to avoid the possibility of injury.

• Do not remove permanently afﬁxed labels, warnings, or plates from the product. This may void the warranty.

• Please observe all local and national codes and ordinances.

• The installer should leave these instructions with the consumer who should retain for local inspector’s use and for

future reference.

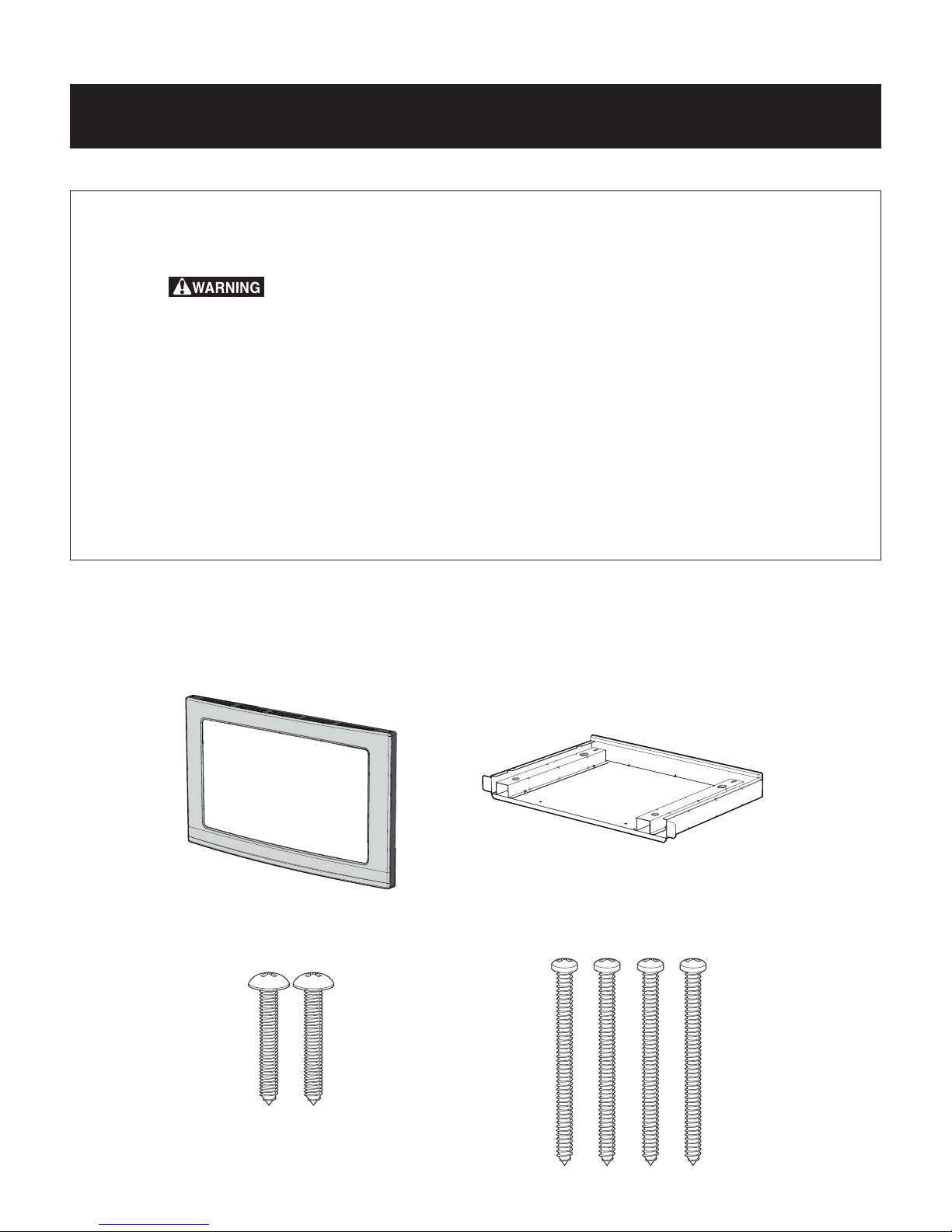

PARTS INCLUDED IN THE KITS

1) FRONT FRAME ASSEMBLY

QTY 1

2) BOTTOM DUCT ASSEMBLY

QTY 1

3) SCREW A (1 ³₁₆" LENGTH)

QTY 2

4) SCREW B (1 ³₄" LENGTH)

QTY 4

MICROWAVE OVEN INSTALLATION INSTRUCTIONS

#490_EHP VBA installation.indd 1 1/10/08 1:09:37 PM

MICROWAVE OVEN INSTALLATION INSTRUCTIONS

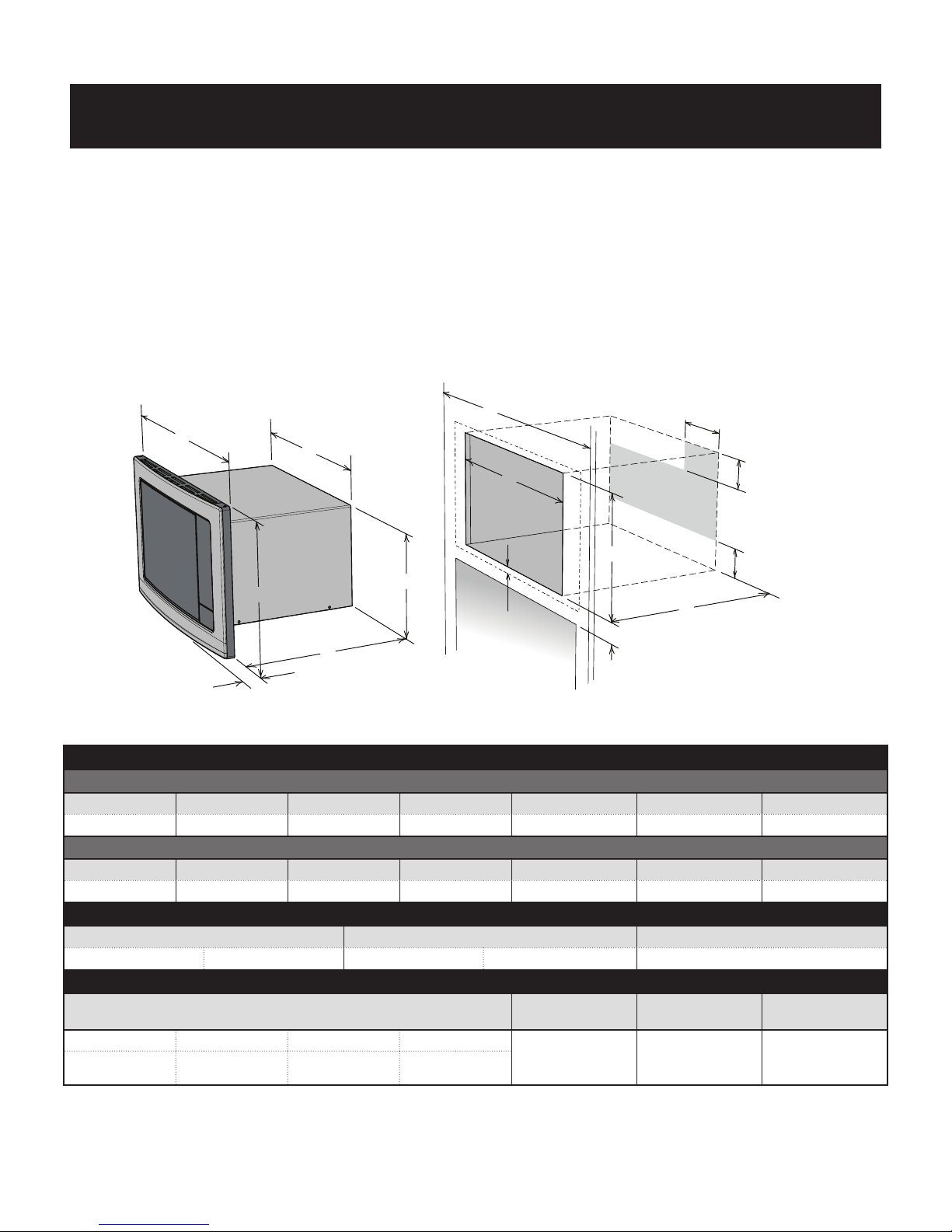

BASIC SPECIFICATIONS

Refer to Illustration 1. All dimensions are in inches (cm).

Illustration 1

1. Provide an opening in the wall or cabinet as indicated

in Illustration 1. The depth should be a minimum of 20"

(50.8 cm). The ﬂoor of the opening should be constructed

of plywood strong enough to support the weight of the

microwave oven (about 100 lbs.) and should be level for

proper operation of the oven.

NOTE: While the proper functioning of the microwave

oven does not require that the opening be enclosed (with

sides, ceiling and rear partition), this may be required

by local code, and it is suggested that the local code be

checked for any such requirement.

2. Outlet should NOT be in the shaded area as indicated

on Illustration 1. At the rear of the opening, provide a 3-

pronged, polarized, electrical outlet, 115-120 volt AC, 15

amp or larger.

3. Minimum required distance between the microwave oven

and the wall oven should be 2-inches.

6" (15.2 cm)

4" (10.2 cm)

installation over an electric wall

oven 2" (5.1 cm) minimum gap

Product overlap

7/8" (2.2 cm)

PRODUCT DIMENSIONS

EI30M045GS MICROWAVE OVEN / EI30M045TK TRIM KIT

A B C D E F G

30" (76.2 cm) 18 ¹₁₆" (45.9 cm) 2 ⁵₁₆" (5.9 cm) 24" (60.96 cm) 13 ³₈" (33.9 cm) 15 ³₄" (40.0 cm) min. 30" (76.2 cm)

EI27M045GS MICROWAVE OVEN / EI27M045TK TRIM KIT

A B C D E F G

27" (68.6 cm) 18 ¹₁₆" (45.9 cm) 2 ⁵₁₆" (5.9 cm) 24" (60.96 cm) 13 ³₈" (33.9 cm) 15 ³₄" (40.0 cm) min. 27" (68.6 cm)

CUTOUT DIMENSIONS

min. Hmax. min. Imax. J

25 ¹₄" (64.14 cm) 25 ³₈" (64.5 cm) 16 ¹₄" (41.3 cm) 16 ³₈" (41.6 cm) min. 20" (50.8 cm)

BASIC SPECIFICATIONS

OVEN INTERIOR ELECTRICAL

REQUIREMENTS

APPROXIMATE

SHIPPING WT. MAX AMP. USAGE

WIDTH HEIGHT DEPTH OVERALL 120VAC/60 Hz (UL)

120VAC/60 Hz (CSA) 46 lbs. (20.9 kg) 1.5 KW 13.0 amps (UL)

1.50 KW 13 (CSA)

17 ³₈" (44.1 cm) 10 ¹⁄₂" (26.6 cm) 18 ⁵₈" (47.3 cm) 2.0 cu. ft.

#490_EHP VBA installation.indd 2 1/10/08 1:09:39 PM

Illustration 1

MICROWAVE OVEN INSTALLATION INSTRUCTIONS

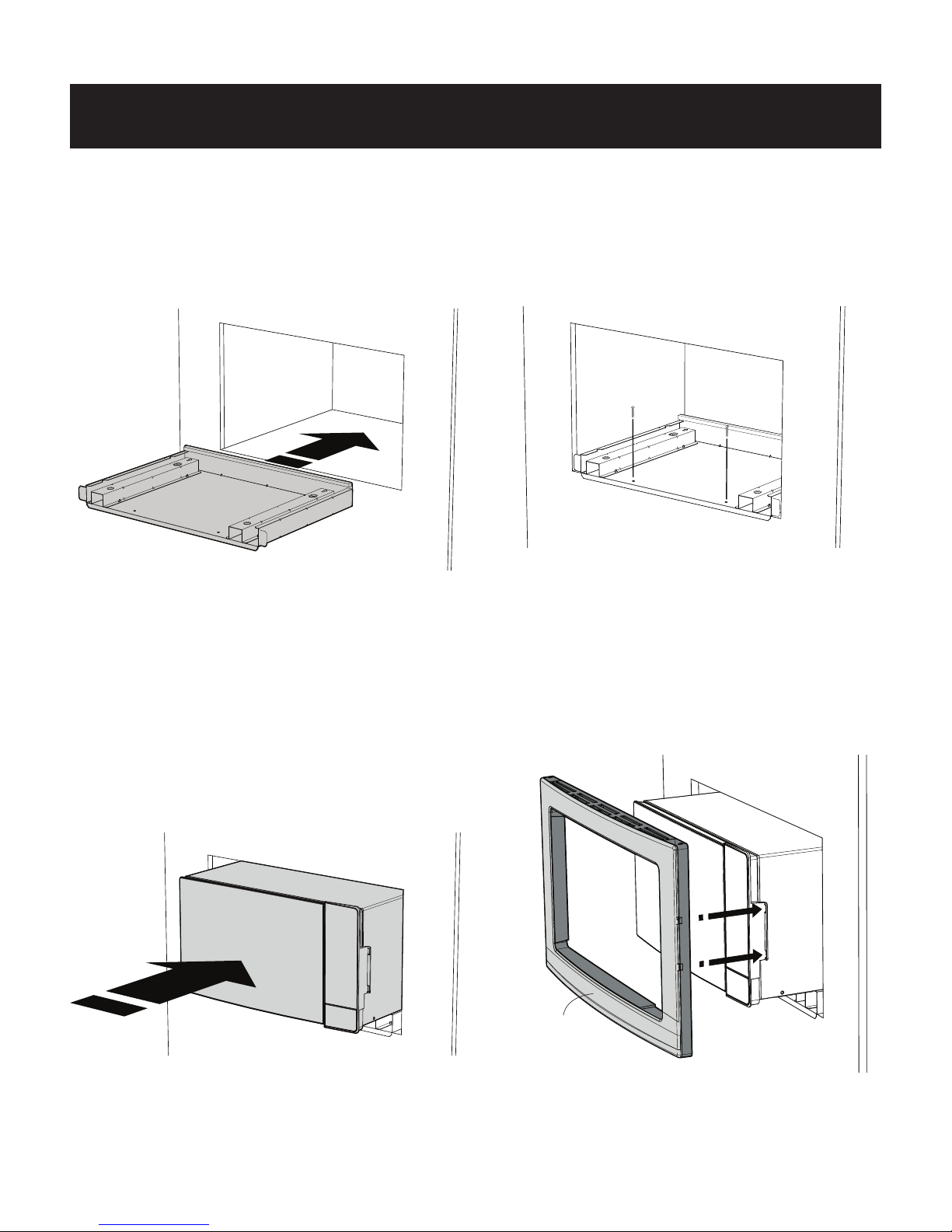

BOTTOM DUCT ASSEMBLY

1. Place the bottom duct in the opening and center. When

the Bottom Duct Assembly is in the opening correctly, the

ﬂange will be tight against the lower edge of the opening.

See Illustration 2.

Illustration 2 Illustration 3

Illustration 4 Illustration 5

SCREW A

2. Secure the Bottom Duct Assembly with the two (1 ³₁₆")

screws A. IMPORTANT: Secure screws to the inside

cabinet. See Illustration 3.

UNIT INSTALLATION

1. Place the oven adjacent to the wall or cabinet opening.

Plug the power cord into the electrical outlet. Carefully

guide the oven into the prepared opening. Slide the oven

on the Bottom Duct Assembly. Avoid pinching the cord

between the oven and the wall. Adjust the position of the

oven so that it will rest on the Bottom Duct Assembly, but

not fully pushed in. See Illustration 4.

2. Locate tabs on the built in trim kit to the slots on control

panel. Snap the built in trim kit into the control panel to

lock in place. See Illustration 5.

SHAPE ON

BOTTOM

#490_EHP VBA installation.indd 3 1/10/08 1:09:42 PM

MICROWAVE OVEN INSTALLATION INSTRUCTIONS

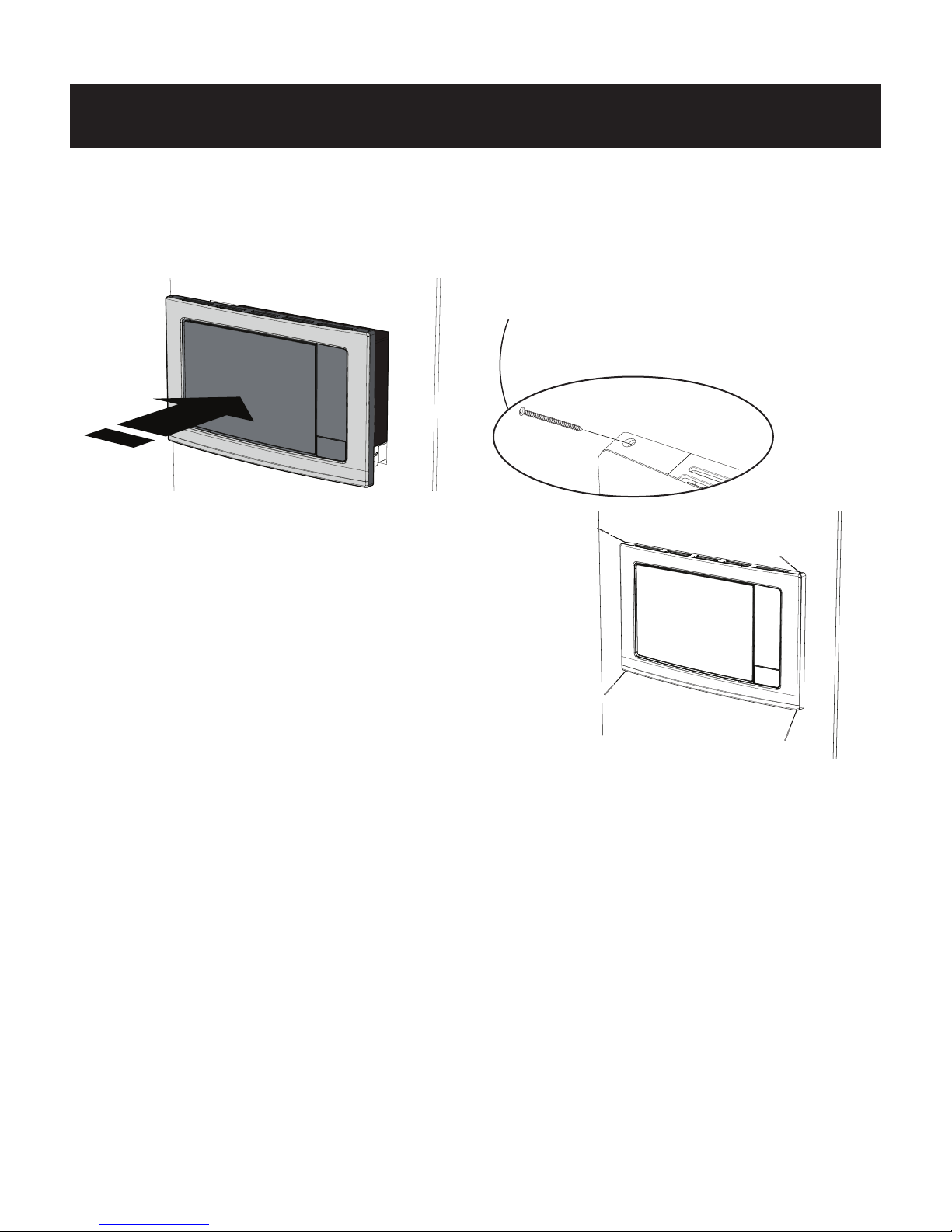

3. Push the position of the oven into the cabinet so that the

feet of the oven are ﬁtted into the recesses of the Bottom

Duct Assembly. Make sure that the kit now rests ﬂush with

the cabinet. See Illustration 6.

Illustration 6

Illustration 7

SCREW B

4. Adjust the frame so that the gap around the top of the

door and frame is even. Pre-drill 4 holes using an ¹⁄₈" bit,

using the kit to guide the holes. Attach the built-in trim kit

frame with four screws B to the cabinet. See Illustration 7.

IMPORTANT: Install top left mounting screw ﬁrst in order

to secure proper alignment of frame to oven face.

TINSEB490MRR1

#490_EHP VBA installation.indd 4 1/10/08 1:09:45 PM

INSTRUCCIONES DE INSTALACIÓN DEL HORNO MICROONDAS

LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADOS POR UN INSTALADOR CALIFICADO.

IMPORTANTE: GUARDE PARA USO DEL INSPECTOR ELÉCTRICO LOCAL.

LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

ADVERTENCIA

Los requisitos eléctricos de este horno son de 115-120 voltios de CA, 15 amperios o más.

Impreso en los Estados Unidos

IMPORTANTE - LEA Y SIGA LAS INSTRUCCIONES

• Antes de comenzar, lea estas instrucciones completa y detalladamente.

• Asegúrese de DESCONECTAR el horno microondas del tomacorriente eléctrico antes de instalar el juego de moldura para

empotrado. Retire el plato giratorio de la cavidad del horno.

• El juego incluye partes de metal por lo que debe manipularlo e instalarlo con precaución para evitar el riesgo de lesiones.

• No retire las etiquetas, advertencias o placas permanentes del producto. Esto puede anular la garantía.

• Cumpla todos los códigos y normas locales y nacionales.

• El instalador debe devolver estas instrucciones al cliente quien debe conservarlas para uso del inspector local y para

referencias futuras.

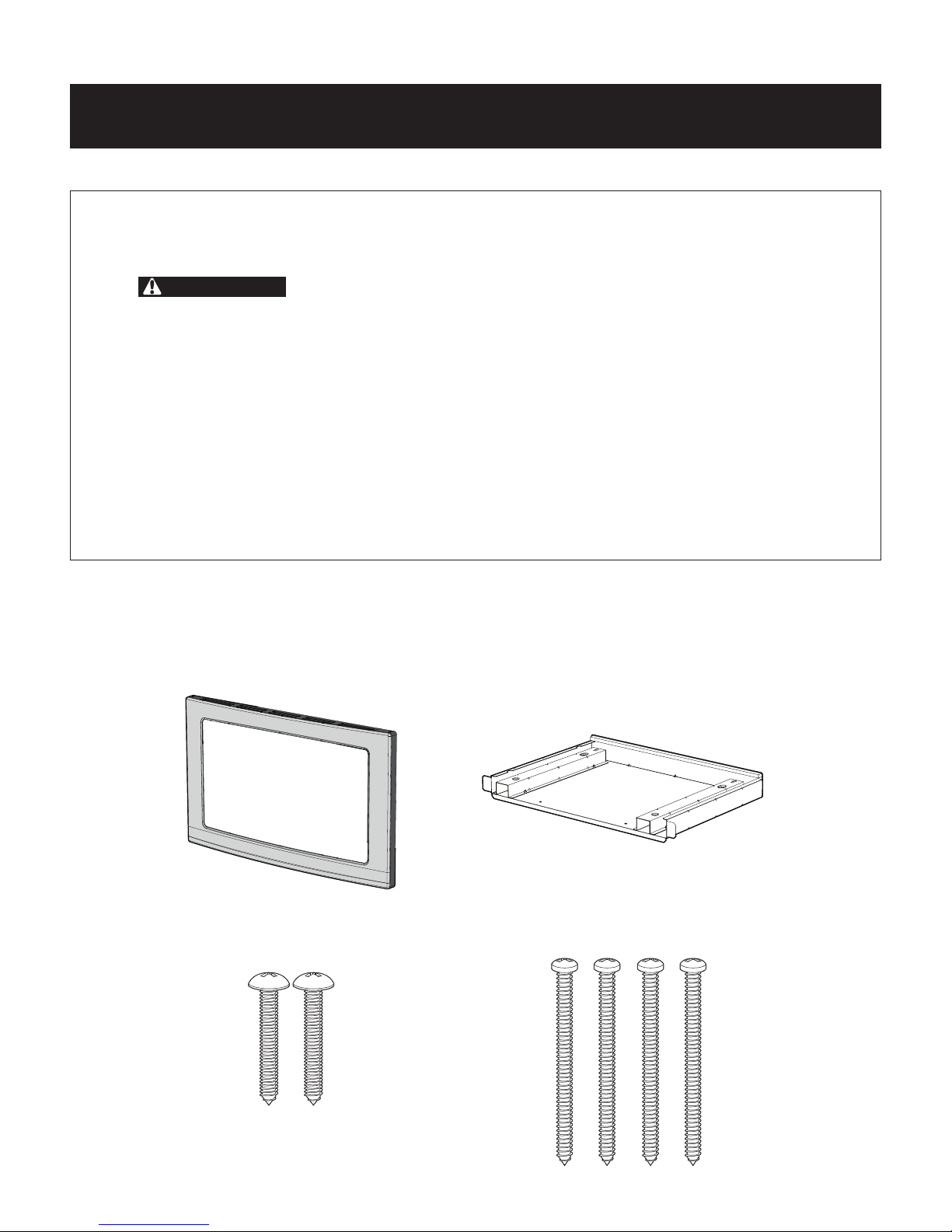

PARTES INCLUÍDAS EN LOS JUEGOS

1) CONJUNTO DEL MARCO FRONTAL

CANT. 1

2) CONJUNTO DE DUCTO INFERIOR

CANT. 1

3) TORNILLO A (1 ³₁₆" DE LARGO)

CANT. 2

4) TORNILLO B (1 ³₄" LONGITUD)

CANT. 4

INSTRUCCIONES DE INSTALACIÓN DEL HORNO MICROONDAS

#490_EHP VBA installation.indd 1 1/10/08 1:09:48 PM

INSTRUCCIONES DE INSTALACIÓN DEL HORNO MICROONDAS

6" (15.2 cm)

4" (10.2 cm)

Instalación sobre un horno eléctrico de

pared separación mínima de 2" (5.1 cm)

Colocación

del producto

7/8" (2.2 cm)

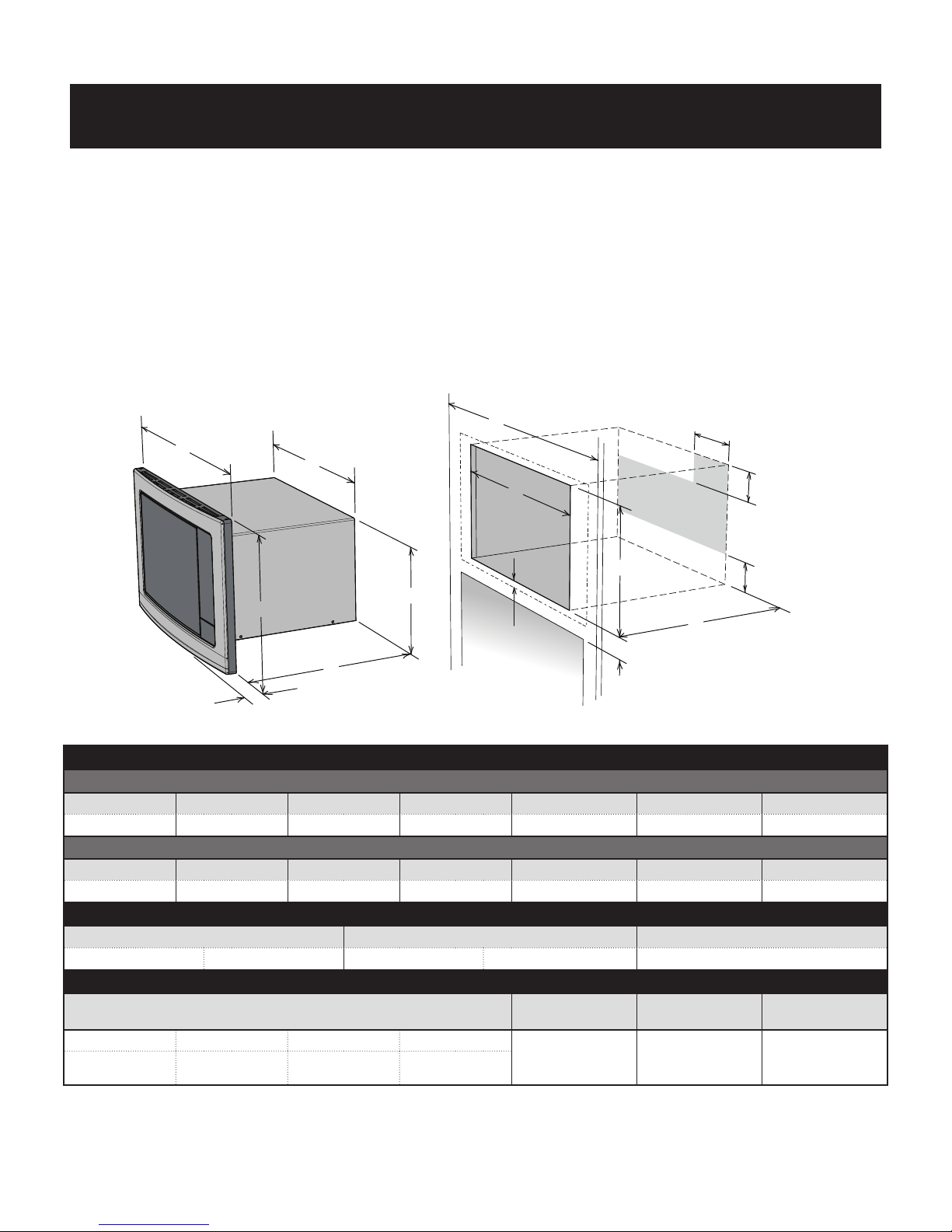

BASIC SPECIFICATIONS

Consulte la ilustración 1. Todas las dimensiones están en pulgadas ( cm ).

Ilustración 1

1. Haga una abertura en la pared o en el gabinete como se

indica en la ilustración 1. La profundidad debe ser de un

mínimo de 20" (50.8 cm). La superﬁcie de la abertura debe

ser construida de madera laminada lo suficientemente

resistente para soportar el peso del horno microondas

(aproximadamente 100 libras) y debe estar nivelada para

obtener un funcionamiento adecuado del horno.

NOTA: Aunque el correcto funcionamiento del horno

no requiere que la abertura esté cerrada (con tabiques

laterales, superiores y posteriores), el código local puede

exigirlo y se sugiere revisar en el código local alguna

indicación de ese tipo.

2. El tomacorriente NO debe estar en el área sombreada

como se indica en la ilustración 1. En la parte posterior

de la abertura, debe haber un tomacorriente eléctrico de

tres clavijas polarizado de 115-120 volt CA, 15 amperios o

mayor.

3. La distancia mínima necesaria entre el horno microondas

y el horno de pared debe ser de 2 pulgadas.

DIMENSIONES DEL PRODUCTO

HORNO MICROONDAS EI30M045GS / JUEGO DE MOLDURAS EI30M045TK

A B C D E F G

30" (76.2 cm) 18 ¹₁₆" (45.9 cm) 2 ⁵₁₆" (5.9 cm) 24" (60.96 cm) 13 ³₈" (33.9 cm) 15 ³₄" (40.0 cm) min. 30" (76.2 cm)

HORNO MICROONDAS EI27M045GS / JUEGO DE MOLDURAS EI27M045TK

A B C D E F G

27" (68.6 cm) 18 ¹₁₆" (45.9 cm) 2 ⁵₁₆" (5.9 cm) 24" (60.96 cm) 13 ³₈" (33.9 cm) 15 ³₄" (40.0 cm) min. 27" (68.6 cm)

DIMENSIONES DE RECORTE

min. Hmax. min. Imax. J

25 ¹₄" (64.14 cm) 25 ³₈" (64.5 cm) 16 ¹₄" (41.3 cm) 16 ³₈" (41.6 cm) min. 20" (50.8 cm)

ESPECIFICACIONES BÁSICAS

PARTE INTERNA DEL HORNO REQUISITOS

ELÉCTRICOS

PESO APROXIMADO

DE EMBARQUE

CAP. MÁX. EN

AMPERIOS

ANCHO ALTURA PROFUNDIDAD TOTAL 120VAC/60 Hz (UL)

120VAC/60 Hz (CSA) 46 lbs. (20.9 kg) 1.5 KW 13.0 amps (UL)

1.50 KW 13 (CSA)

17 ³₈" (44.1 cm) 10 ¹⁄₂" (26.6 cm) 18 ⁵₈" (47.3 cm) 2.0 cu. ft.

#490_EHP VBA installation.indd 2 1/10/08 1:09:51 PM

Illustration 1

INSTRUCCIONES DE INSTALACIÓN DEL HORNO MICROONDAS

CONJUNTO DE DUCTO INFERIOR

1. Coloque el ducto inferior en la abertura y céntrelo. Cuando

el conjunto de ducto inferior esté colocado correctamente

en la abertura, las bridas quedarán ﬁrmes contra el borde

inferior de la abertura. Vea la ilustración 2.

Ilustración 2 Ilustración 3

Ilustración 4 Ilustración 5

TORNILLO A

2. Asegure el conjunto del ducto inferior con dos tornillos A

(1 ³₁₆"). IMPORTANTE: Asegure los tornillos en el interior

del gabinete. Vea la ilustración 3.

INSTALACIÓN DE LA UNIDAD

1. Coloque el horno al lado de la abertura de la pared o

gabinete. Conecte el cordón de alimentación al

tomacorriente eléctrico. Guíe con cuidado el horno

dentro de la abertura preparada. Deslice el horno sobre

el conjunto del ducto inferior. Evite que el cable quede

entre el horno y la pared.Ajuste la posición del horno para

que se apoye en el conjunto del ducto inferior pero no lo

introduzca por completo.Vea la ilustración 4.

2. Coloque las pestañas del juego de molduras para

empotrado en las ranuras del panel de control. Presione el

juego de molduras para empotrado en el panel de control

para ﬁjar en su lugar.Vea la ilustración 5.

PERFIL

INFERIOR

#490_EHP VBA installation.indd 3 1/10/08 1:09:53 PM

INSTRUCCIONES DE INSTALACIÓN DEL HORNO MICROONDAS

3. Empuje el horno dentro del gabinete para que las patas

del horno encajen en las ranuras del conjunto de ducto

inferior. Asegúrese de que el juego esté nivelado con el

gabinete. Vea la ilustración 6.

Ilustración 6

Ilustración 7

TORNILLO B

4. Ajuste el marco de modo que el espacio alrededor de la

puerta y el marco sea uniforme. Pre-taladre 4 agujeros

usando una broca de ¹⁄₈", usando el juego para guiar la

posición de los agujeros. Fije el juego de molduras para

empotrado al gabinete con cuatro tornillos B. Vea la

ilustración 7.

IMPORTANTE: Instale primero el tornillo de montaje de

la parte superior izquierda, para asegurar un alineamiento

correcto del marco hacia la parte frontal del horno.

TINSEB490MRR1

#490_EHP VBA installation.indd 4 1/10/08 1:09:57 PM

DIRECTIVES D’INSTALLATION DU FOUR À MICRO-ONDES

UN INSTALLATEUR QUALIFIÉ DOIT PROCÉDER À L’INSTALLATION ET AUX RÉPARATIONS.

IMPORTANT : CONSERVER À L’USAGE D’UN INSPECTEUR EN ÉLECTRICITÉ LOCAL.

LIRE ET CONSERVER CES DIRECTIVES POUR RÉFÉRENCE FUTURE.

AVERTISSEMENT

L’alimentation électrique pour ce four est de 115-120 volts CA, 15 ampères et plus.

Imprimé aux États-Unis

IMPORTANT - PRIÈRE DE LIRE ET DE SUIVRE

• Prière de lire attentivement toutes ces directives avant de commencer.

• Veiller à DÉBRANCHER LA FICHE du four à micro-ondes de la prise électrique avant d’installer la garniture à encastrer. Retirer la

table tournante de la cavité du four.

• Le kit comprend des parties métalliques, il faut faire attention lors de la manipulation et de l’installation pour éviter

éventuelles blessures.

• Ne pas retirer de façon permanente les étiquettes, les mises en garde ou les plaques ﬁxées au produit. Cela pourrait annuler la

garantie.

• Veuillez observer tous les codes et règlements locaux et national.

• L’installateur devra laisser ces directives au client qui devra les conserver pour l’usage d’un inspecteur local et pour

référence ultérieure.

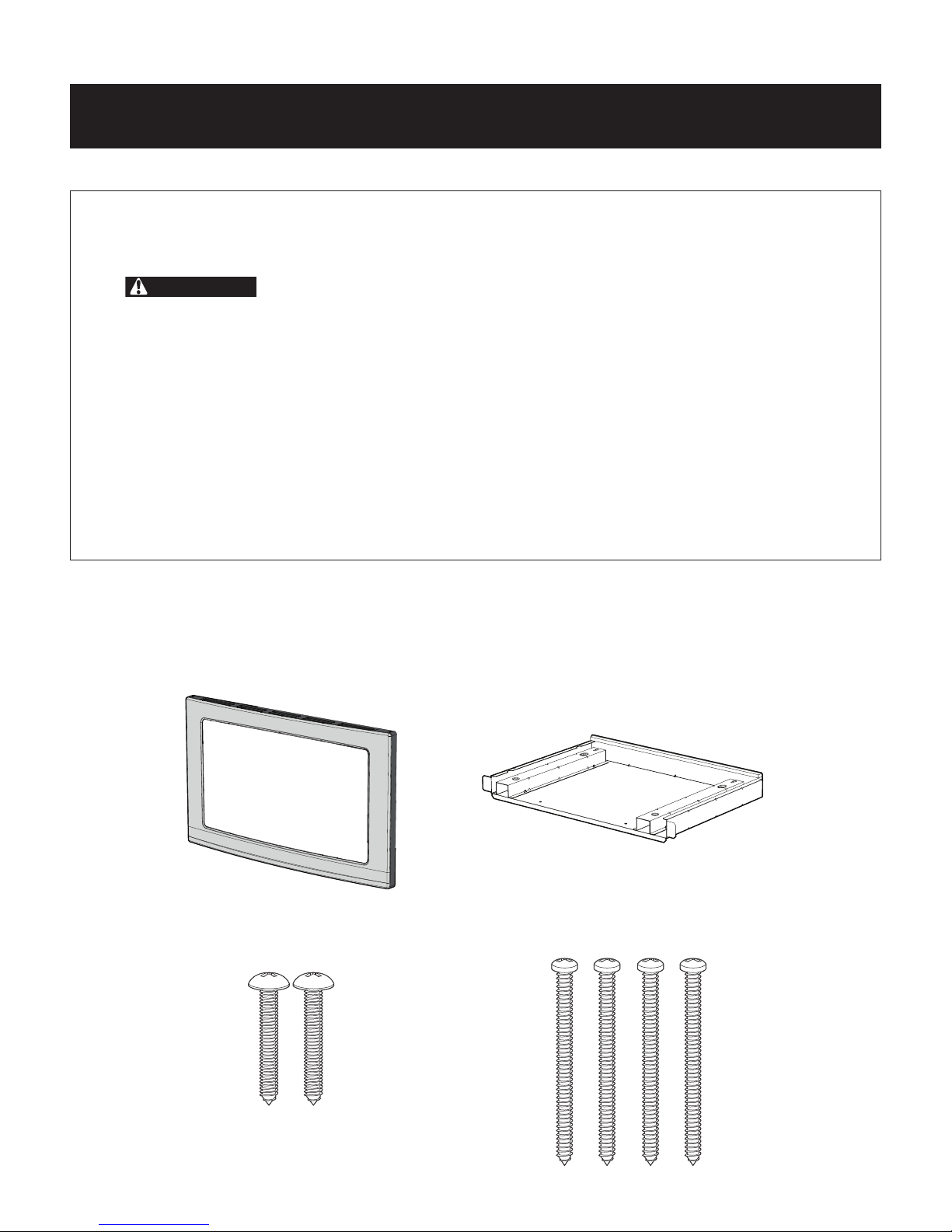

PIÈCES FOURNIES AVEC LES KITS

1) ENSEMBLE DU CHÂSSIS AVANT

QTÉ 1

2) ENSEMBLE DU CONDUIT INFÉRIEUR

QTÉ 1

3) VIS A (LONGUEUR 1 ³₁₆ po)

QTÉ 2

4) VIS B (LONGUEUR 1 ³₄ po)

QTÉ 4

#490_EHP VBA installation.indd 1 1/10/08 1:10:01 PM

DIRECTIVES D’INSTALLATION DU FOUR À MICRO-ONDES

15,2 cm (6 po)

10,2 cm (4 po)

Installation au dessus d'un four électrique,

espacement minimal 5,1 cm (2 po).

Chevauchement

du produit

2,2 cm (7/8 po)

BASIC SPECIFICATIONS

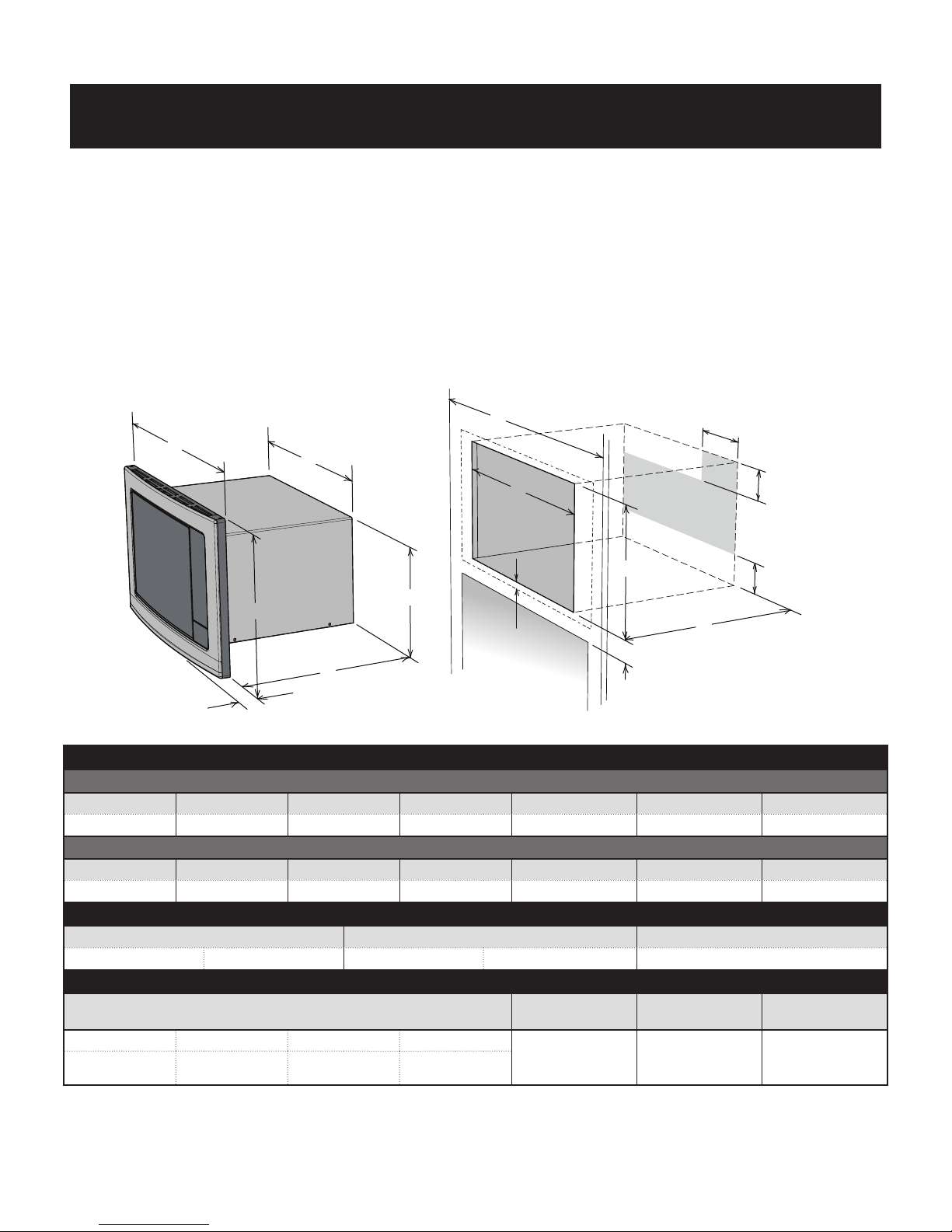

Voir illustration 1. Toutes les dimensions sont en centimètres (po).

Illustration 1

1. Faire une ouverture dans le mur ou l’armoire comme

indiqué à l’illustration 1. La profondeur doit être au

minimum de 50,8 cm (20 po). Le plancher de l’ouverture

doit être en contreplaqué assez fort pour sup porter le

poids du four et sa propre charge (environ 45,5 kg [100

lb]) et doit être à un niveau convenable pour l’utilisation

du four.

NOTE: Bien que le bon fonctionnement du four ne

demande pas que l’ouverture soit close (avec cloisons

latérales, arrière et plafond); le code local pourrait l’exiger;

il est donc suggéré de vériﬁer ce point.

2. La prise NE doit PAS se trouver dans l’aire ombrée comme

indiqué à l’Illustration 1.À l’arrière de l’ouverture, installer

une prise électrique polarisée pour ﬁche à trois broches,

115-120 volt CA, 15 A ou plus.

3. La distance minimale exigée entre le four à micro-ondes

et le four mural doit être de 5,1 cm (2 po).

DIMENSIONS DU PRODUIT

FOUR À MICRO-ONDES EI30M045GS / KIT DE GARNITURE EI30M045TK

A B C D E F G

76,2 cm (30 po) 45,9 cm (18 ¹₁₆ po) 5,9 cm (2 ⁵₁₆ po) 60,96 cm (24 po) 33,9 cm (13 ³₈ po) 40,0 cm (15 ³₄ po) min. 76,2 cm (30 po)

FOUR À MICRO-ONDES EI27M045GS / KIT DE GARNITURE EI27M045TK

A B C D E F G

68,6 cm (27 po) 45,9 cm (18 ¹₁₆ po) 5,9 cm (2 ⁵₁₆ po) 60,96 cm (24 po) 33,9 cm (13 ³₈ po) 40,0 cm (15 ³₄ po) min. 68,6 cm (27 po)

DIMENSIONS DE LA DÉCOUPE

min. Hmax. min. Imax. J

64,14 cm (25 ¹₄ po) 64,5 cm (25 ³₈ po) 41,3 cm (16 ¹₄ po) 41,6 cm (16 ³₈ po) min. 50,8 cm (20 po)

SPÉCIFICATIONS DE BASE

INTÉRIEUR DU FOUR ALIMENTATION

ÉLECTRIQUE

POIDS APPROX. À

L’EXPÉDITION

AMPÉRAGE MAX.

USAGE

LARGEUR HAUTEUR PROFONDEUR HORS TOUT 120V CA/60 Hz (UL)

120V CA/60 Hz (CSA) 46 lb (20,9 kg) 1,5 KW 13,0 amps (UL)

1,50 KW 13 (CSA)

44,1 cm (17 ³₈ po) 26,6 cm (10 ¹⁄₂ po) 47,3 cm (18 ⁵₈ po) 0,04 m3(2 pi3)

#490_EHP VBA installation.indd 2 1/10/08 1:10:03 PM

Autres manuels pour EI30MO45GS - 30" Microwave

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Electrolux Four à micro-ondes

Electrolux

Electrolux EMM21000W Manuel utilisateur

Electrolux

Electrolux EMDN20S3MLW Manuel utilisateur

Electrolux

Electrolux EMC2895 Manuel utilisateur

Electrolux

Electrolux EMM20000 Manuel utilisateur

Electrolux

Electrolux EMS26004O Manuel utilisateur

Electrolux

Electrolux EMG23K38GB Manuel utilisateur

Electrolux

Electrolux EVY6800AAX Manuel utilisateur

Electrolux

Electrolux EW27MO55HS - 1.5 Cu Ft 900W Microwave Manuel utilisateur

Electrolux

Electrolux EMM23K18GW Mode d’emploi

Electrolux

Electrolux EMT25207 Manuel utilisateur

Electrolux

Electrolux KVMBE08X Manuel utilisateur

Electrolux

Electrolux KVLAE00WT Manuel utilisateur

Electrolux

Electrolux EMOW1911AS Manuel utilisateur

Electrolux

Electrolux EMS28210 Manuel utilisateur

Electrolux

Electrolux Arthur Martin EM2612 Manuel utilisateur

Electrolux

Electrolux EMM2015 Manuel utilisateur

Electrolux

Electrolux EMS2140 Manuel utilisateur

Electrolux

Electrolux EMS2840 Manuel utilisateur

Electrolux

Electrolux E30MC75JSS2 Manuel utilisateur

Electrolux

Electrolux EMS21400 Manuel utilisateur

Electrolux

Electrolux EMS26415X Manuel utilisateur

Electrolux

Electrolux Counter-Top Microwave Oven Manuel utilisateur

Electrolux

Electrolux EMS17176O Manuel utilisateur

Electrolux

Electrolux EMM2007X Manuel utilisateur

Manuels Four à micro-ondes populaires d'autres marques

Daewoo

Daewoo KOG-574R0S Manuel utilisateur

LG MH7040SS Manuel utilisateur

Sharp

Sharp R-895(AL)M Manuel utilisateur

Dometic

Dometic DOTRM13W Manuel utilisateur

Sanyo

Sanyo EM-X680 Manuel utilisateur

Sharp

Sharp R-393M Manuel utilisateur

KitchenAid

KitchenAid KMCX4510 Instructions d'installation

Smeg

Smeg S45MCX1 Manuel utilisateur

Russell Hobbs

Russell Hobbs RHM2044 Manuel utilisateur

Sunbeam

Sunbeam SMW759 Manuel utilisateur

Gallet

Gallet FMOE230S Manuel utilisateur

Bosch

Bosch CEG732X.1B Manuel utilisateur

Dometic

Dometic Roadmate 230 Manuel utilisateur

Samsung

Samsung SJ0396W Manuel utilisateur

Sanyo

Sanyo EM-P494WS Manuel utilisateur

Sharp

Sharp R-240 Manuel utilisateur

Daewoo

Daewoo KOC-984T2S13 Manuel utilisateur

Impecca

Impecca CM07M2 Manuel utilisateur
