Electrolux FAH085N1 Manuel utilisateur

Product No. FAH085N1T

Series TTW/Builder

Volts 115

BTU-Cooling 8000 BTU

Owner's Guide 309000856

Market North America

P40L2012.eps FAH085N1T.eps 309201101.eps

ELECTROLUX HOME PRODUCTS, INC.

P.O. Box 212378, Augusta, GA 30917

Publication No.

5995413027

04/07/12

(EN/SERVICE/KC)

099

ROOM AIR

CONDITIONER

Model No.

FAH085N1

Publication No: 5995413027 FAH085N1T

07/04 2

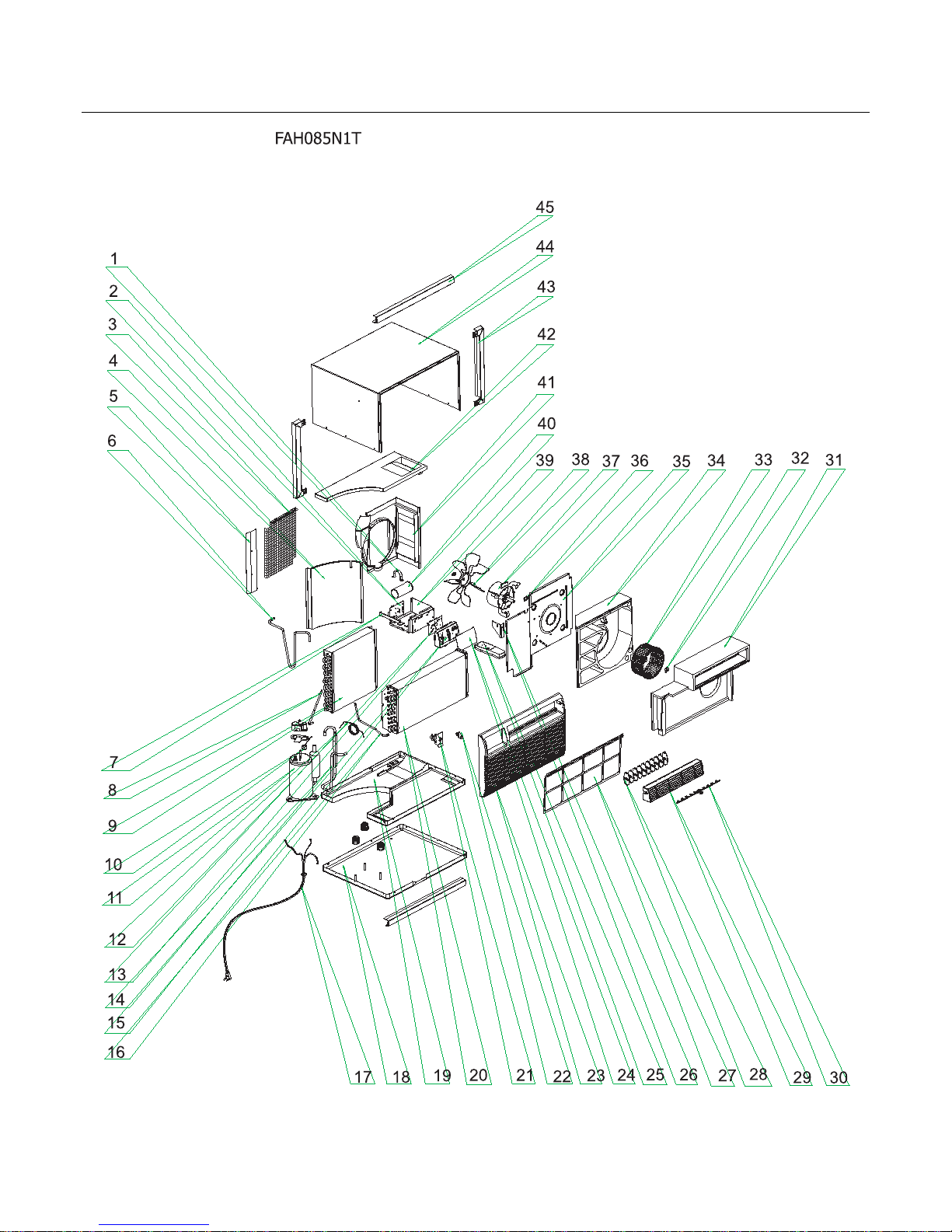

RECOMMENDED SPARE PARTS

FAH085N1T Publication No: 5995413027

# Functional Parts 3 07/04

* Non-Illustrated Parts

RECOMMENDED SPARE PARTS

POS. NO PART NO. DESCRIPTION

1 5303303077 Strap, capacitor mtg.

2 # 309201003 PC Board, power, 115 V

3 309636101 Screen, safety, wire mesh, cabinet rear

4 309629001 Partition, shroud, galv-steel

5 309335201 Baffle, air

6 # 309202101 Tube, discharge

7 309203101 Support, control box

8 # 5304413933 Tube, process, cond. outlet

9 # 309632303 Evaporator

10 # 309205101 Overload Protector

11 # 309260301 Compressor Assembly, w/electricals, 115 V, & mtg grommets

12 # 309201302 PC Board, input/display, 115 V

13 # 309372301 Tube, capillary

14 # 309202201 Tube, suction

15 309200201 Enclosure, input pcb, control panel

16 # 309337001 Tube, anti gurgle

17 # 309343108 Power Cord, electric, 16 AWG, 115 V, type A

18 309632007 Base, compressor mt., with studs

19 309628705 Tray, evap base

20 # 309641901 Condenser

21 5308017123 Holder, thermistor clip, 3/8 inch, with seal

22 309205001 Clip, filter, deflector

23 309200101 Panel, front grille

24 309201401 Overlay, control display

25 # 309342611 Remote Control, transmitter, with batteries

26 309335001 Baffle, splash/motor

27 309628204 Filter, air, molded plastic, grey

28 309628104 Louver, vertical

29 309628004 Louver, horizontal

30 309324004 Link, vertical louver, with handle

31 309622901 Plate, scroll cover

32 309112101 Clamp, blower wheel mt, compression

33 309631701 Blower Wheel

34 309622801 Housing, blower scroll

35 309627401 Bulkhead

36 309111201 Grommet, wire protector

37 # 309647503 Motor, fan, 3 speed

38 # 309629102 Fan Blade

39 309200301 Control Box

40 # 5304426336 Capacitor, 250 V, 35+10 mfd

41 309628901 Shroud, fan

42 309628802 Cover, fan, top

43 309628603 Trim, frame, side

44 309627504 Cabinet, wrapper

45 309628604 Trim, frame, top & bottom

Publication No: 5995413027 FAH085N1T

07/04 4

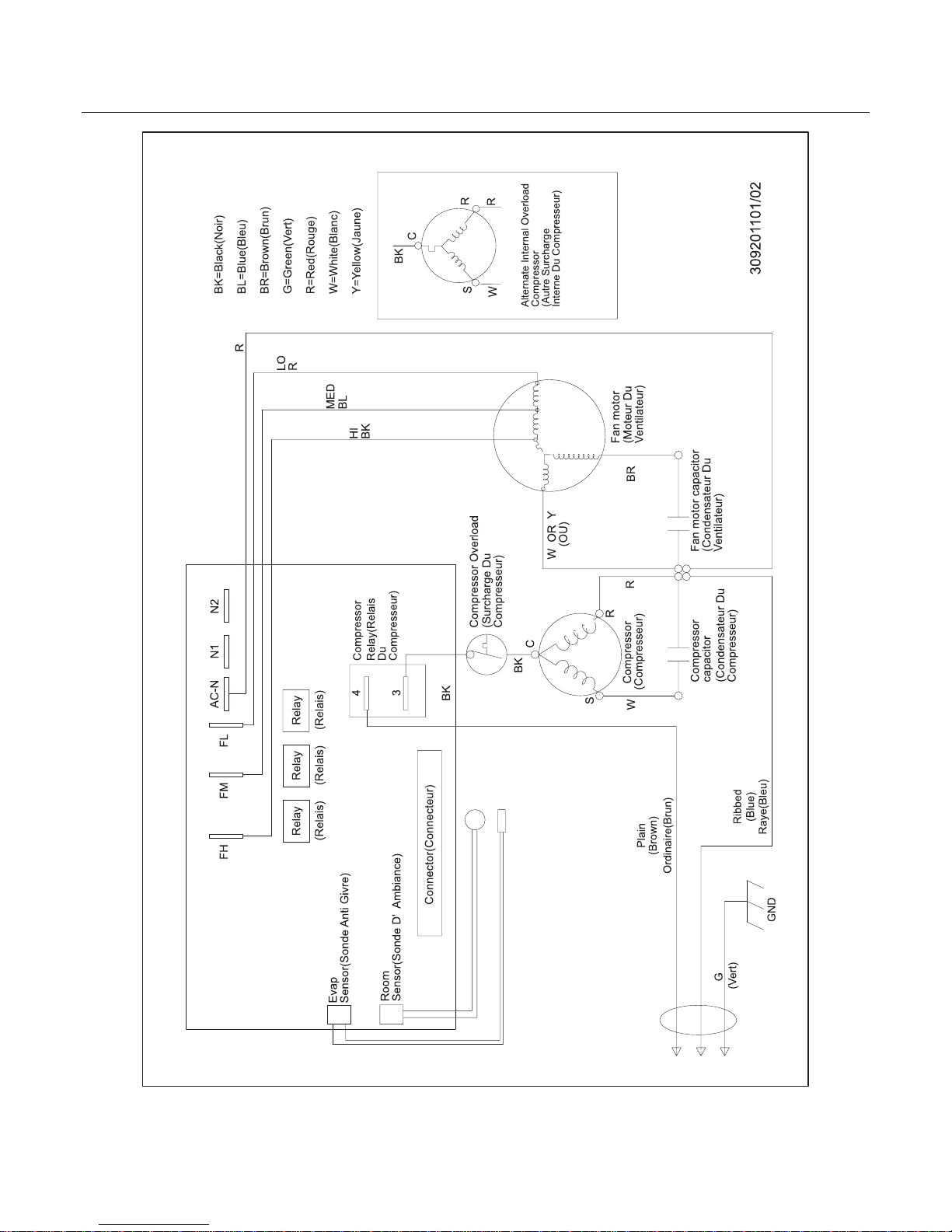

WIRING DIAGRAM
