Electro-Voice ELX112P Manuel utilisateur

Powered

Loudspeaker

Manuál

ELX112P

ELX115P

ELX118P

Popis

Ďakujeme, že ste si zvolili Electro-Voice Live X aktívny reprosystém. Prosím venujte čas tomuto

manuálu, aby ste pochopili všetky možnosti zabudované vo Vašom Electro-Voice systéme a mohli

ich čo najlepšie využiť.

Rýchle nastavenie

Electro-Voice Live X aktívne reprosústavy sú plne integrované audio systémy s precíznou

elektronikou a reproduktormi.

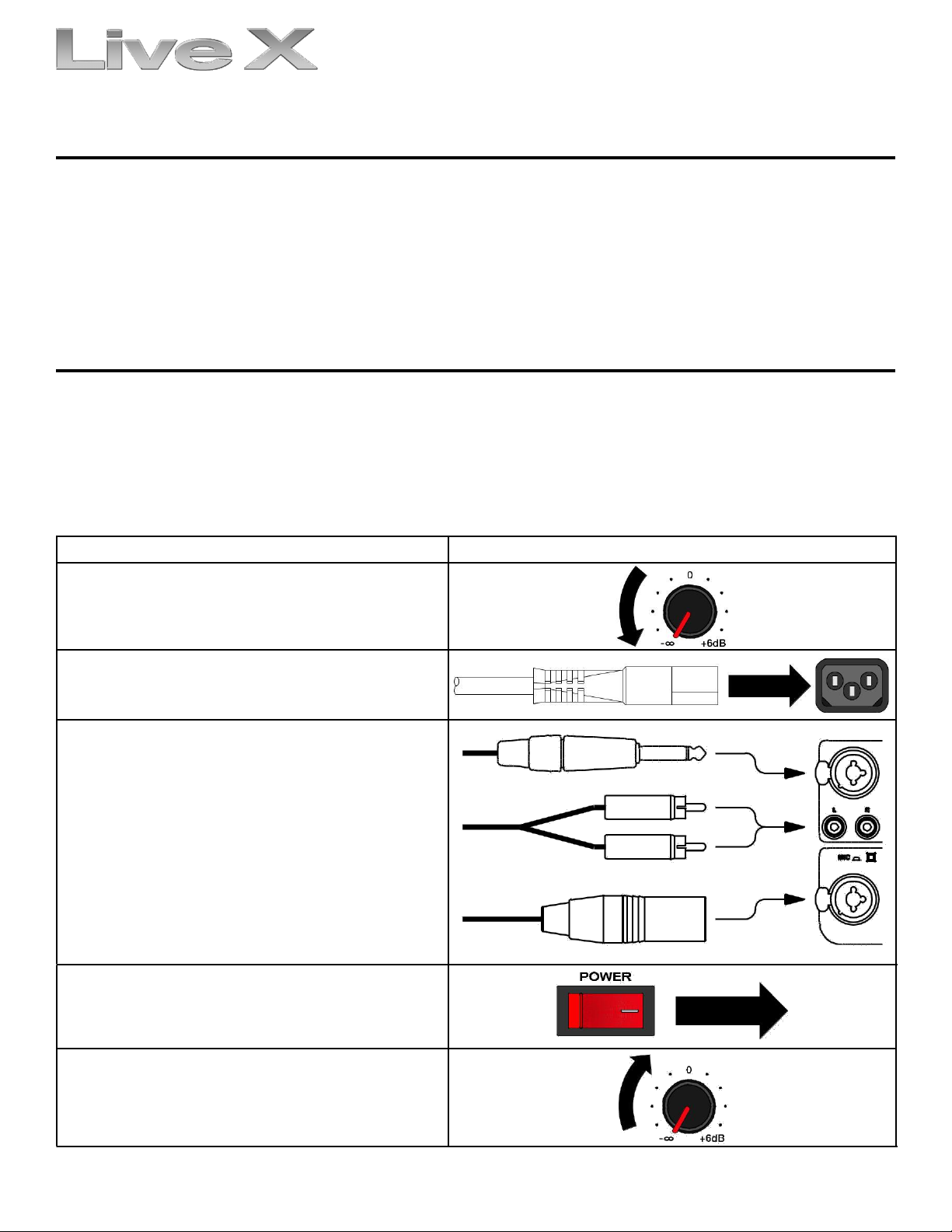

Pre uvedenie Live X reprosústav do prevádzky postupujte podľa nasledovných krokov :

Krok

Illustration

1. Otočte INPUT LEVEL and LOUDSPEAKER

LEVEL na -∞.

2. Pripojte sieťový kábel do to MAINS IN.

3. Pripojte XLR, TRS alebo RCA kábel od

audio zdroja do INPUT 1 alebo INPUT 2.

4. Zapnite POWER do polohy ON.

5. Pomaly zvyšujte INPUT LEVEL a

LOUDSPEAKER LEVEL na

požadovanú hodnotu.

Vlastnosti

ELX112P –12” Two-Way Powered Loudspeaker

ELX112P je kompaktná, výkonná reprosústava so širokými možnosťami použitia pre hlavné

ozvučenie ako aj monitoring s 1000 W zosilňovačom.

•DH-1K 39mm (1.5”) Titanium Diaphragm Compression Driver

•EVS-12K 305mm (12”) Woofer

•50 Hz –20 kHz Frequency Range; 132 dB Max SPL

•1000 W Class D Lightweight Amplifier —Runs Cool without Fans

•Bi-Amplified Design with 24 dB/Octave Filter Slopes and Transducer Protection

•Selectable 100 Hz High Pass Filter for Use with an External Subwoofer

•Dual XLR and TRS Combo Inputs with Independent Gain Control

•Stereo RCA Input with Gain Control on Input 1

•Switchable Mic / Line Modes on Input 2

•Switchable Normal / Boost Modes for Different Applications

•XLR Parallel Output with Selectable Pre or Post Mix Option

•Front-Mounted Power LED, Selectable On or Off

•Indicator Lights for Power on and Limit

•Pole Mounts or Stacks With Live X Subwoofers

•High Frequency Waveguide with 90° X 50° Coverage Pattern

•15mm Plywood Enclosure, Internally Braced, With Textured Paint

•60° Monitor Angle

ELX115P –15” Two-Way Powered Loudspeaker

Výkonnostný krok od ELX112P, 15” woofer a 1000 W zosilňovač v ELX115P dodáva širšie pásmo

nízkych frekvencií.

•DH-1K 39mm (1.5”) Titanium Diaphragm Compression Driver

•EVS-15K 381mm (15”) Woofer

•44 Hz –20 kHz Frequency Range; 134 dB Max SPL

•1000 W Class D Lightweight Amplifier —Runs Cool without Fans

•Bi-Amplified Design with 24 dB/Octave Filter Slopes and Transducer Protection

•Selectable 100 Hz High Pass Filter for Use with an External Subwoofer

•Dual XLR and TRS Combo Inputs with Independent Gain Control

•Stereo RCA Input with Gain Control on Input 1

•Switchable Mic / Line Modes on Input 2

•Switchable Normal / Boost Modes for Different Applications

•XLR Parallel Output with Selectable Pre or Post Mix Option

•Front-Mounted Power LED, Selectable On or Off

•Indicator Lights for Power on and Limit

•Pole Mounts or Stacks With Live X Subwoofers

•High Frequency Waveguide with 90° X 50° Coverage Pattern

•15mm Plywood Enclosure, Internally Braced, With Textured Paint

•60° Monitor Angle

Vlastnosti

ELX118P –18” Powered Subwoofer

Optimalizovaný pre použitie s ELX112P a ELX115P. ELX118P pridáva hlboké frekvencie.

•EVS-18K 457mm (18”) Woofer for Powerful, Engaging Bass Response

•32 Hz –130 Hz Frequency Range; 134 dB Max SPL

•700 W Class D Lightweight Amplifier —Runs Cool Without Fans

•Supports Pole Mount for Full-Range Systems

•XLR and TRS Combo Input

•Switchable Normal / Boost Modes for Different Applications

•XLR Parallel Output

•Front-Mounted Power LED, Selectable On or Off

•Indicator Lights for Power on and Limit

•15mm Plywood Enclosure, Internally Braced, with Textured Paint

Použitie na stojane a ako „stage“monitor

„Stage“Monitor

Reprosústavy Electro-Voice ELX112P a ELX115P môžu byť použité aj ako „stage“monitory.

Na obrázkoch je zobrazený uhol pokrytia ak je reprosústava použitá ako „stage“monitor.

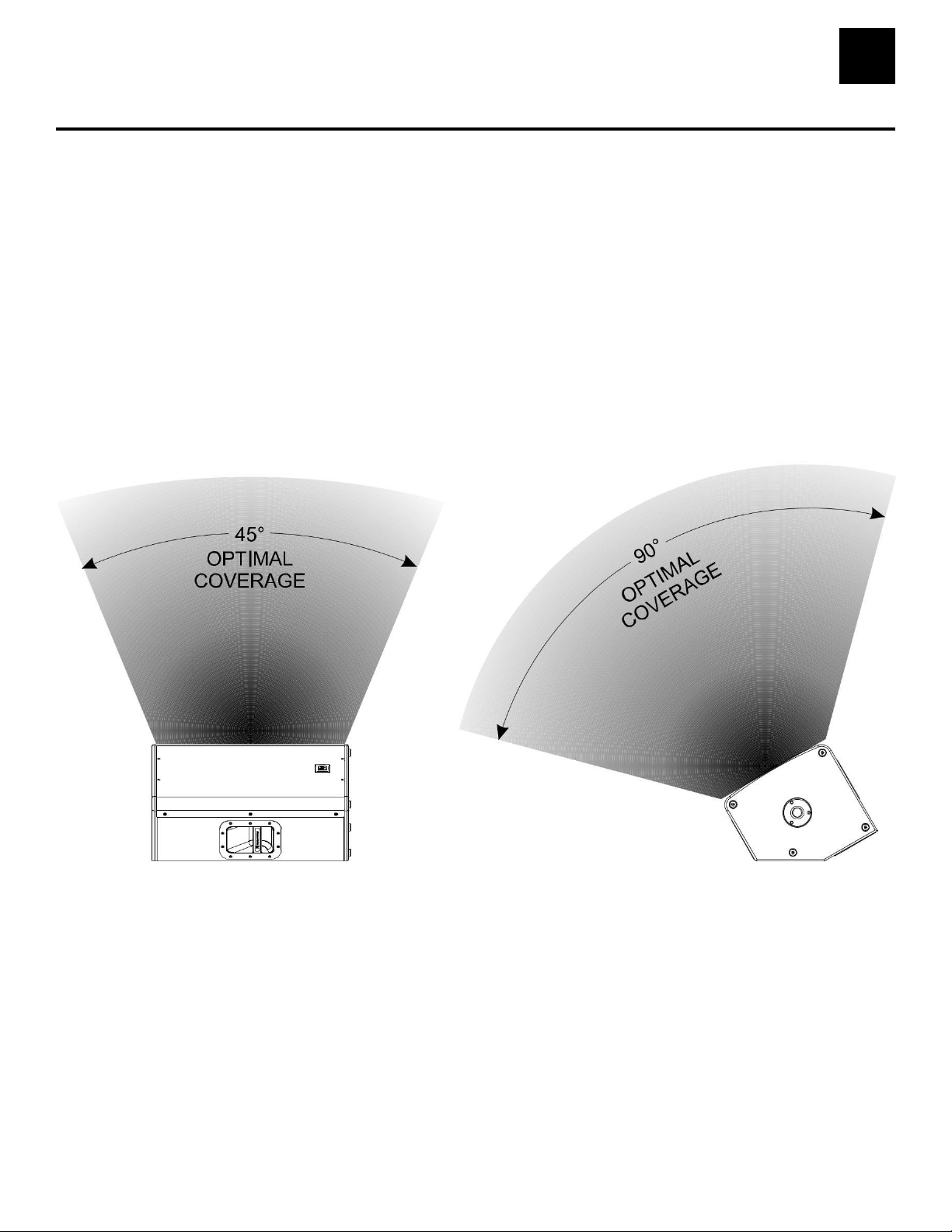

Figure 1a:

Figure 1b:

ELX112P / ELX115P Optimum Coverage

(Front View)

(Side View)

Electro-Voice Live X Series Powered Owner’s Manual 7

Použitie na stojane a ako „stage“monitor

Tripod

Sústavy Electro-Voice ELX112P a ELX115P obsahujú 35mm (1-3/8”) otvor pre 3-nohý stojan

alebo dištančnú tyč pre umiestnenie nad ELX118P.:

•Uistita sa, že stojan je dostatočne pevný, aby uniesol váhu reprosústavy.

•Skontrolujte či stojan stojí na vodorovnej a stabilnej podlahe.

•Prívodné káble umiestnite tak, aby nemohlo prísť k zraneniu poslucháčov ani technického

perzonálu.

•Nepokúšajte sa umiestniť na stojan viac reprosústav ak je určený len pre jednu..

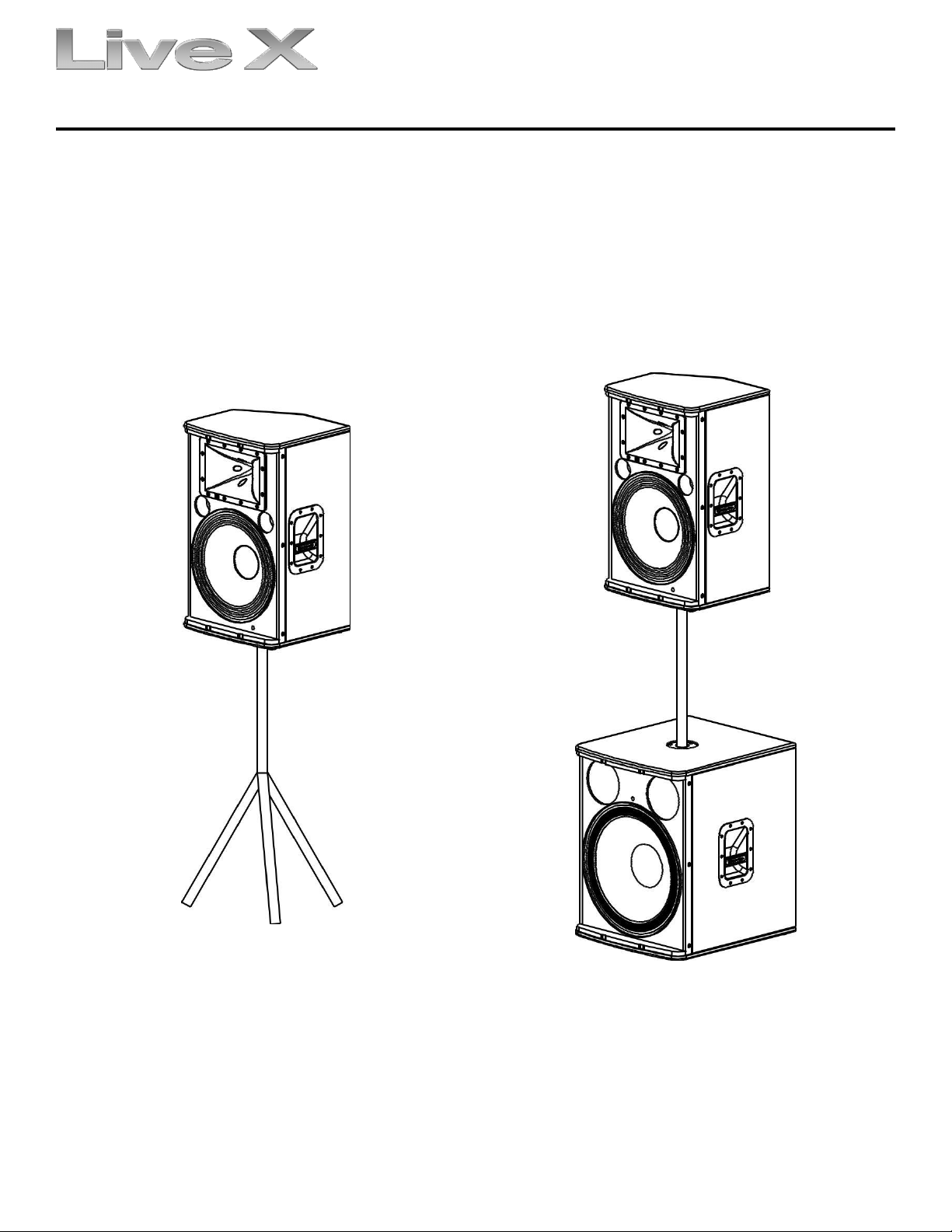

Figure 2a:

Figure 2b:

ELX112P / ELX115P on Tripod Stand

Live X Full-Range/Sub Stack with Pole Mount

8Electro-Voice Live X Series Powered Owner’s Manual

Amplifier Controls

The Live X amplifier has a combination of controls and connectors to ensure the most versatile

loudspeak-er system.

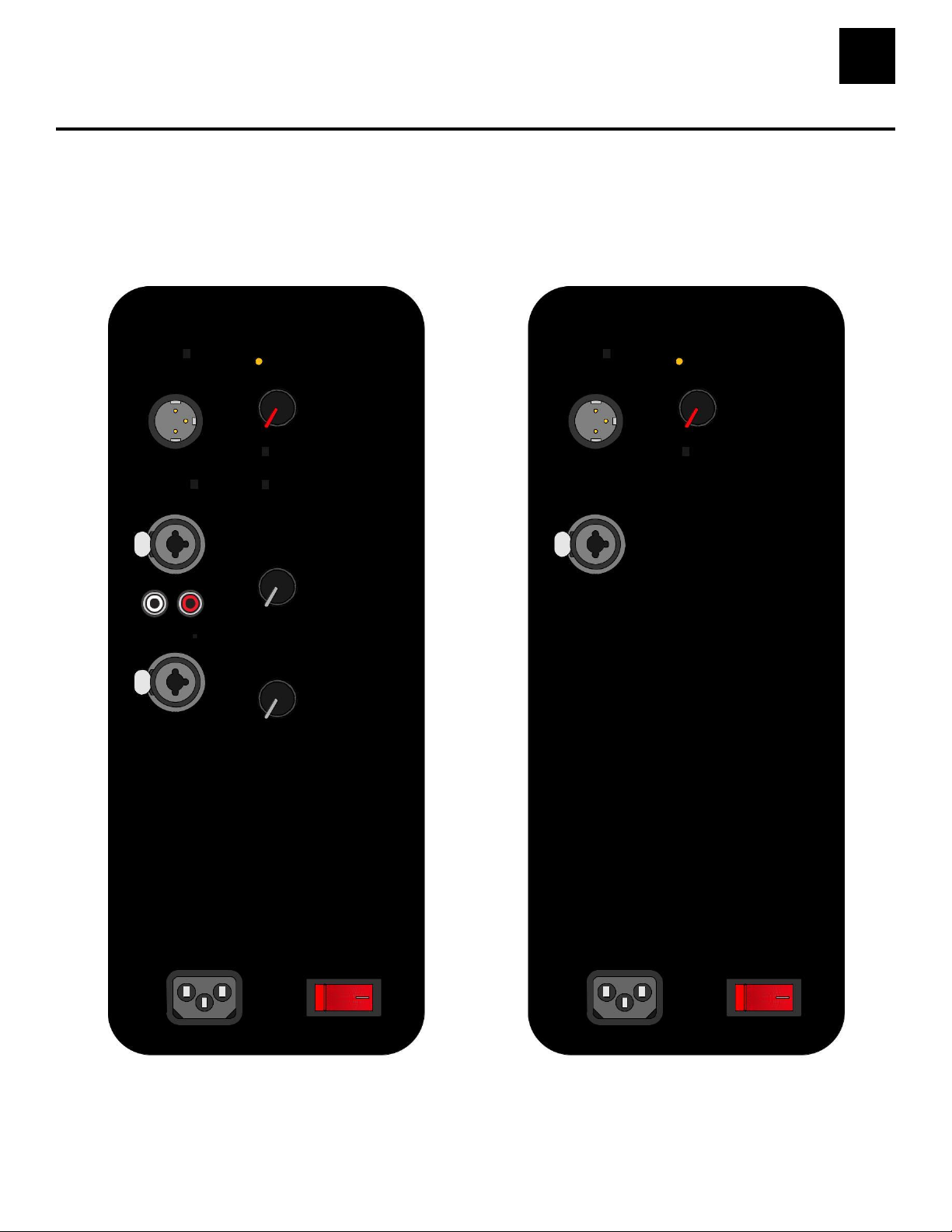

Figure 3a:

Figure 3b:

ELX112P / ELX115P (shown) Amplifier Panel

ELX118P Amplifier Panel

Electro-Voice Live X Series Powered Owner’s Manual 9

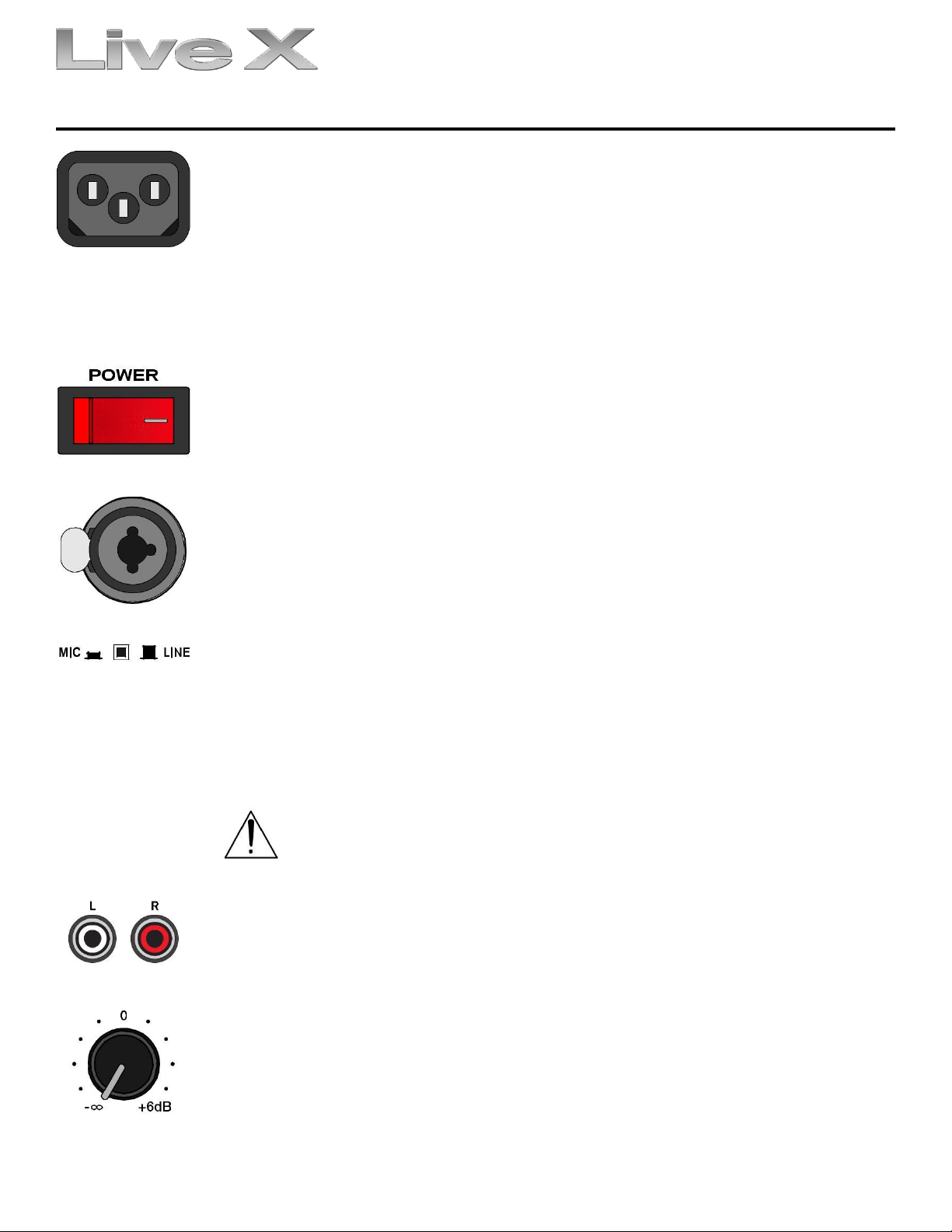

Amplifier Controls (cont’)

MAINS IN

IEC konektor pre sieťové napájanie. Pracovný rozsah napájania je 190V až 264V AC

POWER

Sieťový vypínač a zároveň kontrolka sieťového napájania svieti na červeno ak je

zariadenie zapnuté a pripojené k sieťovému napájaniu.

XLR/TRS INPUT

Electronicky symetrizovaný vstup pre pripojenie vysokoúrovňových signálových

zdrojov ako mixážne pulty alebo procesory.Pripojenie môže byť realizované 1/4”

TRS alebo XLR konektorom. INPUT 2 akceptuje aj signál s mikrofónnou úrovňou

ak je stlačené tlačítko MIC/LINE.

MIC / LINE

Elektronicky symetrický vstup. V prípade INPUT1 slúži pre pripojenie zdrojov

signálu s vyššou úrovňou napätia (výstup z MIX-u, keyboard), v prípade INPUT2

pre pripojenie linkových alebo mikrofónnych signálov (podľa polohy prepínača

MIC/LINE). Pre prívod signálov je v oboch prípadoch možné použiť JACK6,3 alebo

XLR konektor).

POZOR! Neprivádzajte linkový signál do vstupu INPUT 2 ak je prepínač

MIC/LINE v polohe mic.

RCA INPUT

Nesymetrický stereo vstup pre pripojenie CD prehrávača, MP3prehrávača a pod.

Oba vstupy sú spočítané do mono-signálu . Môžu byť použité súčasne so XLR/TRS

vstupom a spoločne sú riadené potenciometrom INPUT LEVEL v sekcii INPUT1.

INPUT LEVEL

Nastavenie úrovne hlasitosti jednotlivých vstupov INPUT1 a INPUT2..

10 Electro-Voice Live X Series Powered Owner’s Manual

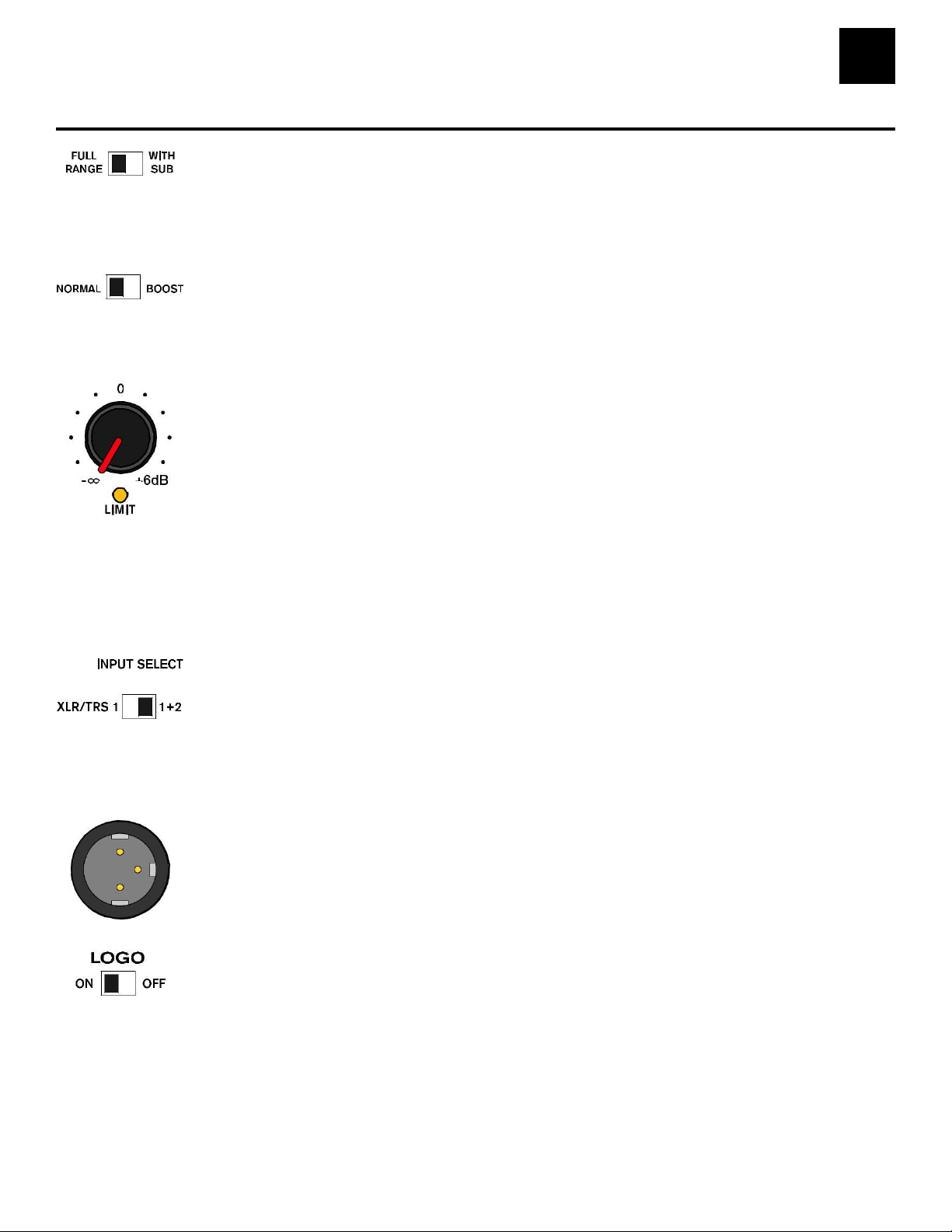

Amplifier Controls

FULL RANGE / WITH SUB

Prepínač frekvenčného rozsahu. Pri polohe FULL RANGE pracuje LiveX na plný

frekvenčný rozsah. V polohe WITH SUB je zaradený crossover, ktorý potlačí

nízke frekvencie cca od 100Hz, čo sa používa vtedy keď sa LiveX používa

s basovou sústavou alebo ako monitor.

NORMAL / BOOST

NORMAL/BOOST spínač nastavuje zvuk. NORMAL je vhodný pre vokál alebo reč.

Poloha BOOST je vhodnápre music playback aa plikácie, kde sa požaduje viac

basov a výšiek.

LOUDSPEAKER LEVEL

Hlavný - MASTER - regulátor hlasitosti zmiešaných signálov z INPUT1 a INPUT2.

Tento regulátor neovplyvňuje výstup LINK OUTPUT

Štandardne by mal byť nastavený medzi 0dB a +6dB.

LIMIT

Indikátor prebudenia. Ak oranžová LED krátko poblikáva nejde o kritický stav, lebo

zabezpečovacie obvody ešte dokážu zabezpečiť čistý zvuk. Ak svieti, znamená to,

že vstavaný zosilňovač pracuje v limitnom režime, a je potrebné znížiť hlasitosť

reprodukcie.

INPUT SELECT

Tento prepínač v polohe XLR/TRS 1 dovolí prenos signálu z XLR/TRS INPUT 1

priamo do LINK OUTPUT výstupu, pričom tento signál nie je ovplyvnený

nastavením regulátora INPUT1 LEVEL. Signál z RCA(cinch) konektorov do

výstupu neprechádza. Prepínač v polohe 1+2 dovolí prenos signálu z XLR/TRS

INPUT 1 a XLR/TRS INPUT 2 súčasne. Vznikne tak „malý mix“ ktorého výstup je

LINK OUTPUT a je možné ho poslať napríklad do druhej aktívnej reprosústavy.

LINK OUTPUT

Konektor XLR pre výstup signálu LINK OUTPUT podľa popisu pre napojenie ďaľšej

reprosústavy alebo subwooferu.

LOGO

Vypínač podsvietenia loga na prednej strane reprosústavy.

Doporučené konfigurácie

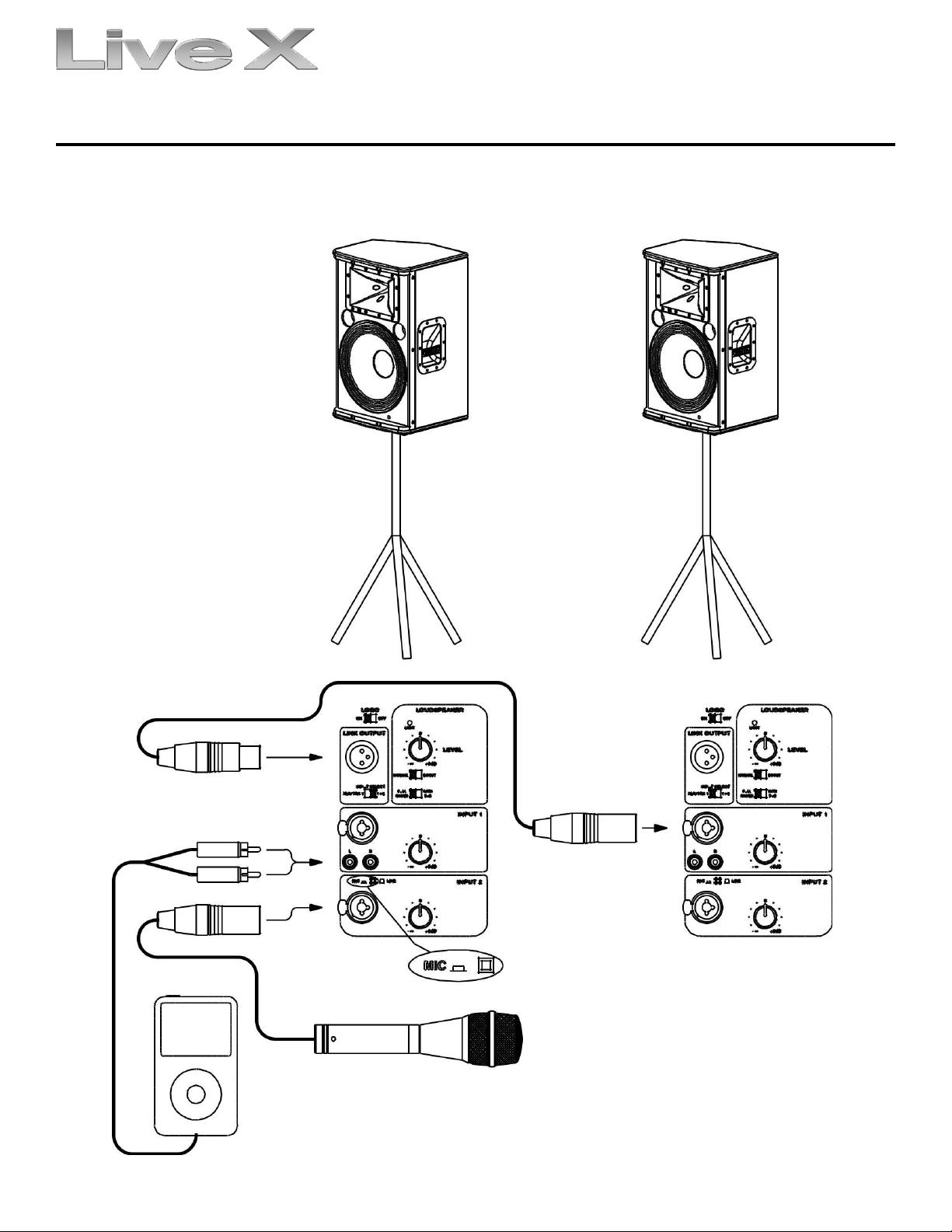

Daisy-Chaining Full-Range Systems (Dual ELX112P’s or ELX115P’s)

Vocal

Microphone

MP3

Player

12 Electro-Voice Live X Series Powered Owner’s Manual
