INDOOR WIRELESS SIREN

BELAIDĖ VIDAUS SIRENA

EWS1

Indoor wireless sirens EWS1 are wireless devices with integrated siren speakers which are used for operating ELDES wireless security

systems. Users have to bind it to the central device of security system (by sending a corresponding command via SMS message or

using software„ELDES Conguration Tool“). Connected devices are recognized as central security system devices and can be control-

led via system phone number. The system adds one wireless zone and one wireless output. Wireless zone is used to monitor device

and wireless output is used to control the speaker. When the system is violated, the siren alarms for one minute.

It is possible to connect up to 16 wireless devices to the central security system at a time. Maximum distance for wireless connection

is 150 meters (in open areas). For more information please check user manuals of these devices.

1. Device Installation

1) Open EWS1 case and insert batteries.

2) Install the siren to the wall.

3) Bind the device to central monitoring station. Use a software„ELDES CongurationTool“ (see chapter 3) or send corresponding

SMS messages (see chapter 4). The system automatically informs about successful/unsuccessful bound device. If attempt to

bind is unsuccessful, try to move siren EWS2 closer to central monitoring station and bind anew.

4) EWS2 siren is ready to use.

2. Technical Specications

Electrical and Mechanical Characteristics

Battery type 1,5V Alkaline AA type

Number of batteries 3

Battery operation time ~18 months

Radio transmitter-receiver frequency 866,1 MHz – 869,5 MHz

Range of Operating Temperatures -20...+55ºC

Dimensions 123x73x36mm

Radio communication range 30 meters in premises; 150 meters in open areas

Compatible with security systems EPIR868, ESIM264

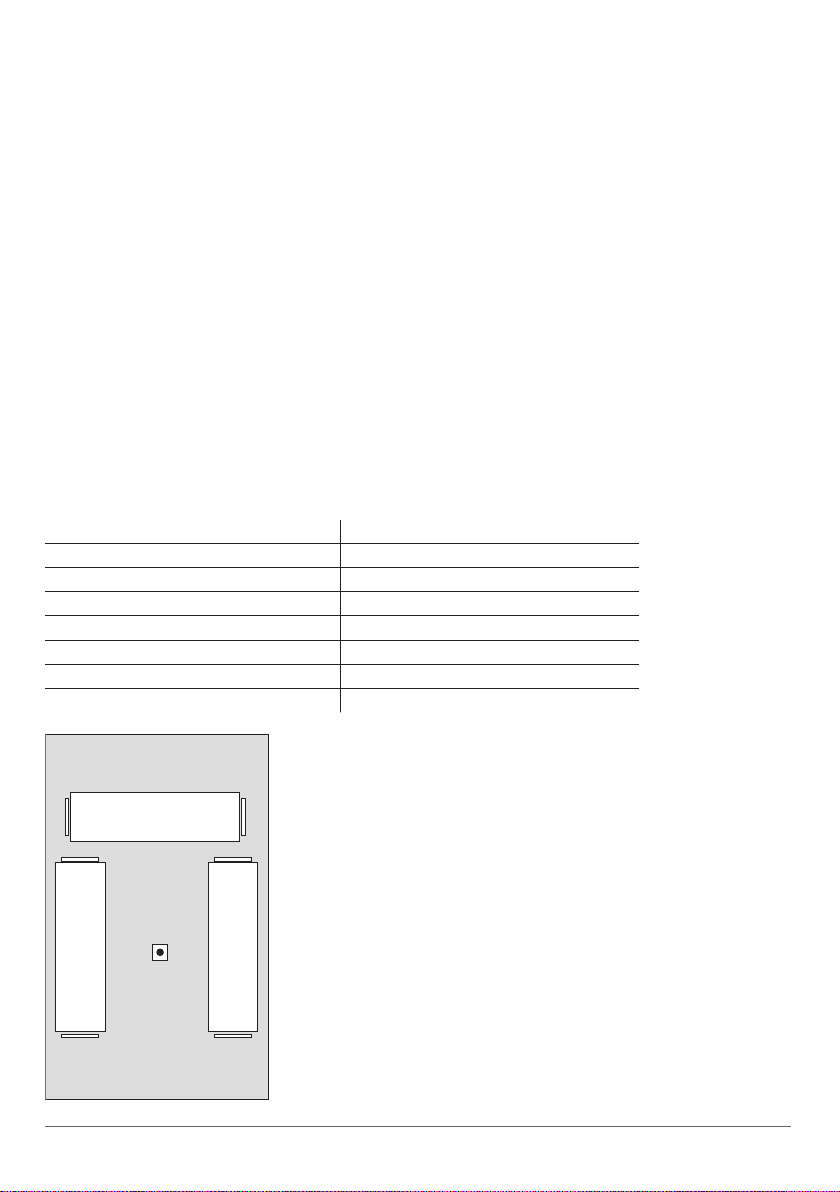

Restoring default parameters

1. Remove one battery.

2. Press and hold RESET button.

3. Add removed battery.

4. Hold RESET button till LED indicator starts blinking.

BATTERY

RESET

BATTERY +

BATTERY

Fig. No. 1

USER MANUAL EWS1 V1.0 3

3. Conguration using software "ELDES Conguration Tool"

Software “ELDES Conguration Tool” is used to work directly with central device of the security system, which can be connected to

the computer via USB port. This software simplies system conguration process by allowing to use PC in the process. Using this

software, user can:

1. To bind new indoor wireless sirens EWS1 to central monitoring station;

2. To remove or replace old indoor wireless sirens with new ones;

3. To congure settings of all added to the system indoor wireless sirens;

4. To congure security system settings.

Software“ELDES Conguration Tool” is a freeware and can be downloaded from website www.eldes.lt.

4. Conguration command SMS Messages

ATTENTION: send command SMS messages to the number used by the central device of the security system. All SMS

messages should start with the main 4-digit user password (in the examples provided“XXXX”marking is used). Undersco-

re symbol“_” is used to represent space symbol.

4.1. Binding Modules to the Security System

ATTENTION: before sending SMS message check whether indoor wireless siren EWS1 has the batteries inserted. If it

hasn't, binding to the central security system will be unsuccessful.

Binding of indoor wireless sirens EWS1 to the central device of security system station is performed by

indicating module identication numbers:

Here “ID1” means indoor wireless siren identication number. The system automatically provides one

security zone and one output to the bound siren. The system informs about this via SMS message, for

example, “EWS1 ID1:Z14:ID1:C14” - here instead of “ID1” will be identication number of the module

that you want to connect,“Z14 and C14”– the numbers of free zones and outputs provided by the system.

You can bind more than one indoor wireless siren at a time. In such a case separate identication numbers by“;”symbol, for example:

“ XXXX SET:ID1;ID2; ... ;ID16 ”.

4.2. Settings of Activated Zones and Outputs

After activating indoor wireless sirens EWS1 each of them is automatically given zone and output numbers with initial settings, i. e., a

particular zone alarm text and status, particular output text and status.

4.2.1. Adjusting AlarmText

Alarm text of a particular zone is adjusted by sending the following SMS message:

Here instead of“Text”enter the required alarm text consisting of up to 24 characters and instead of“Z2”

indicate the number of the corresponding zone. You receive this alarm text by SMS message when a

corresponding zone is triggered. To change alarm text of more than one zone separate entries by “;”

symbol, for example:“XXXX Z2:Text2;Z3:Text3”.

1111 set:

55002

XXXX_SET:ID1

1111 Z5:

Doors ope

ned

XXXX_Z2:TEXT

4.2.2. Enabling/Disabling Zones

You can choose which zones, after activating the alarm in the whole system, will be enabled or disabled. By initial factory default

parameters all activated zones are enabled.

Any zone can be enabled by sending SMS message with the following format*:

Any secured zone can be disabled by sending SMS message with the following format*:

* Indicate as many zones as you want to change their statuses separating entries by“;”symbol, as shown in the examples provided.

4.2.3. Adjusting controlled output names

Controlled output names can be changed by sending the following SMS message:

Here instead of “Contoller1” enter the required controlled output name consisting of up to 10 cha-

racters and instead of “C1” indicate the number of the corresponding output. To change control-

led output names of more than one output separate entries by “;” symbol, for example: “XXXX

C2:Controller2;C3:Controller3”

4.2.4. Managing Controller

Wireless indoor siren EWS1 has one output which is used to control siren speaker. Managing controller enables users to temporary

disable this output.

Enabling output by sending the following SMS message:

Disabling output by sending the following SMS message:

4.3. Requesting system status information

To nd out the alarm texts and statuses of activated zones, names provided to the controllers, send the

following SMS message:

You will receive system response via SMS message, for example:“Z1:ON/OFF:Zone1; Z2:ON/OFF:Zone2;

C1:ON/OFF:Controller1; C2:ON/OFF:Controller2“

This information SMS message indicates all wireless ELDES devices connected to the system and their

current parameters.

ATTENTION: System informs about all active zones. If there are many active zones, the system informs about all of them

in several SMS messages.

1111 Z2:

1111 STA

TUS

1111 C1:C

ontroller1

XXXX_Z1:ON;Z2:ON;Z3:ON

XXXX_STATUS

XXXX_C1:CONTROLLER1

XXXX_C1:ON;C2:ON

XXXX_C1:OFF;C2:OFF

XXXX_Z1:OFF;Z2:OFF;Z3:OFF

USER MANUAL EWS1 V1.0 5

4.4. Requesting number of available slots to connect wireless devices

To nd out the number of available slots to connect wireless devices to the central device of security

system send the following SMS message:

NOTE: maximum number of wireless devices that can be connected to the central device of

the security system station is 16 units.

4.5. Changing indoor wireless sirens EWS1

To change an old siren EWS1 with a new siren send the following SMS message:

Here instead of“ID”indicate identication number (ID) of the old siren EWS1. Identication number of

the new siren EWS1 is indicated instead of“ID5”marking. The new siren is provided with the same zone

number with all previous settings valid for the old siren.

4.6. Deleting indoor wireless siren EWS1

To delete indoor wireless siren EWS1 from the security system send the following SMS message:

Here instead of“ID”indicate identication number (ID) of the indoor wireless siren EWS1 want to delete.

1111 C1:C

ontroller1

1111 set:

55002<55007

1111 del:

55003

XXXX_STATUS_FREE

XXXX_REP:ID<ID5

XXXX_DEL:ID

5. Additional Information

Limited Liability

The buyer must agree that the system will reduce the risk of re, theft, burglary or other dangers but does not guarantee against such

events. “ELDES UAB” will not take any responsibility regarding personal or property or revenue loss while using the system. “ELDES

UAB” liability according to local laws does not exceed value of the purchased system. “ELDES UAB” is not aliated with any of the

cellular providers therefore is not responsible for the quality of cellular service.

Manufacturer Warranty

The system carries a 24-month warranty by the manufacturer“ELDES UAB”. Warranty period starts from the day the system has been

purchased by the end user. The warranty is valid only if the system has been used as intended, following all guidelines listed in the

manual and within specied operating conditions. Receipt must be kept as a proof of purchase date. The warranty is voided if the

system has been exposed to mechanical impact, chemicals, high humidity, uids, corrosive and hazardous environment or other

force majeure factors.

Safety instructions

Please read and follow these safety guidelines in order to maintain safety of operators and people around:

• Don’t use the system where it can be interfere with other devices and cause any potential danger.

• Don’t use the system with medical devices.

• Don’t use the system in hazardous environment.

• Don’t expose the system to high humidity, chemical environment or mechanical impacts.

• Don’t attempt to personally repair the system. Any system repairs must be done only by qualied, safety aware personnel.

The WEEE (Waste Electrical and Electronic Equipment) marking on this product (see right) or its documentation indicates

that the product must not be disposed of together with household waste. To prevent possible harm to human health

and/or the environment, the product must be disposed on in an approved and environmentally safe recycling process.

For further information on how to dispose of this product correctly, contact the system supplier, or the local authority

responsible for waste disposal in your area.

USER MANUAL EWS1 V1.0 7

It is not allowed to copy and distribute information in this document or pass to a third party without advanced written

authorization by“ELDES UAB”“ELSDES UAB”reserves the right to update or modify this document and/or related products

without a warning. Hereby, “ELDES UAB”declares that this EWS1 indoor wireless siren is in compliance with the essential

requirements and other relevant provisions of Directive 1999/5/EC.

The declaration of conformity may be consulted at www.eldes.hu

Belaidės vidaus sirenos EWS1 - tai belaidžiai įrenginiai su įmontuotais aliarmo garsiakalbiais, kurie skirti darbui su ELDES belaidėmis

apsaugos sistemomis. Vartotojams tereikia aktyvuoti ryšį su centrine apsaugos sistema (SMS žinute arba su programine įranga).

Prijungti įrenginiai atpažįstami kaip centrinės apsaugos sistemos zonos ir valdikliai bei tampa vartotojui pasiekiami sistemos telefono

numeriu. Prijungus EWS1 sireną, sistema prideda vieną belaidę įėjimo zoną bei vieną belaidį išėjimą. Belaidė zona naudojama sirenos

būsenos stebėjimui, o belaidis išėjimas - sirenos garsiakalbio valdymui. Sutrikdžius sistemą, aliarmas tęsiasi vieną minutę.

Vienu metu prie centrinės sistemos EPIR868 arba ESIM264 gali būti prijungta iki 16 belaidžių įrenginių. Belaidžiai įrenginiai nuo centri-

nės apsaugos sistemos gali būti išdėstyti ne didesniu kaip 150 m. atstumu. Daugiau apie šiuos gaminius galite sužinoti jų naudojimo

instrukcijose.

1. Įrenginio instaliacija

1) Atidaroma EWS1 dėžutė bei įdedamos baterijos.

2) Sirena prisukama prie sienos.

3) Aktyvuojamas ryšys su centrine apsaugos sistema. Tai galima greitai ir patogiai atlikti nemokama programine įranga „ELDES

Conguration Tool“ (daugiau skaitykite 3 skyriuje) arba SMS žinutėmis (daugiau skaitykite 4 skyriuje). Sistema automatiškai

informuoja apie sėkmingą/nesėkmingą daviklio aktyvavimą. Jei sistema informavo apie nesėkmingą daviklio aktyvavimą, ban-

dykite jį aktyvuoti iš naujo, perkeliant arčiau centrinio apsaugos sistemos įrenginio.

4) Sirena EWS1 paruošta darbui.

2. Techninė specikacija

Elektrinės ir mechaninės charakteristikos

Baterijos tipas 1,5V Alkaline AA tipo

Baterijų skaičius 3

Baterijų veikimo trukmė ~18 mėnesių

Duomenų perdavimo dažnis 866,1 MHz – 869,5 MHz

Darbinis temperatūrų diapazonas -20...+55ºC

Matmenys 123x73x36mm

Maksimalus belaidžio ryšio palaikomas atstumas Iki 30m. patalpose; iki 150m. atvirose vietose

Suderinamas su apsaugos sistemomis EPIR868, ESIM264

Pradinių parametrų atstatymas

1. Išimama viena baterija.

2. Paspaudžiamas ir laikomas įspaustas RESET mygtukas.

3. Įstatoma išimta baterija.

4. Įspaustas RESET mygtukas laikomas tol, kol pradeda mirksėti LED indikatoriai.

BATTERY

RESET

BATTERY +

BATTERY

Pav. Nr. 1

VARTOTOJO VADOVAS EWS1 V1.0 9

3. Programinės įrangos naudojimas

Programinė įranga„ELDES Conguration Tool“ skirta tiesiogiai prisijungti prie centrinio apsaugos sistemos įrenginio, kuris prie kom-

piuterio jungiamas USB laidu. Tai supaprastina sistemos kongūravimo procesą atliekant visus kongūravimo veiksmus kompiuteriu.

Su šia programine įranga vartotojas gali:

1. Prie naudojamos centrinės apsaugos sistemos„pririšti“ (aktyvuoti ryšį) naujas belaides vidaus sirenas EWS1;

2. Pašalinti ar pakeisti esamas belaides vidaus sirenas EWS1 naujomis;

3. Kongūruoti prijungtų prie sistemos belaidžių vidaus sirenų EWS1 nustatymus;

4. Realiu laiku stebėti belaidžių vidaus sirenų EWS1 zonų bei išėjimo valdiklių būsenas;

5. Kongūruoti visus apsaugos sistemos nustatymus ir parametrus.

Programinę įrangą„ELDES CongurationTool“ galite nemokamai atsisiųsti iš interneto svetainės www.eldes.lt.

4. Komandinės SMS žinutės

DĖMESIO: Komandinės SMS žinutės siunčiamos bendruoju apsaugos sistemos telefono numeriu.Visos SMS žinutės prade-

damos pagrindiniu vartotojo 4 skaitmenų slaptažodžiu (pateiktuose pavyzdžiuose naudojamas„XXXX“ žymėjimas). Apatinis

brūkšnys„_“ visur reiškia tarpelį, t.y. rašant SMS žinutę vietoj šio brūkšnio turi būti daromas vieno simbolio tarpelis.

4.1. Įrenginių pririšimas prie centrinės apsaugos sistemos

DĖMESIO: Prieš siunčiant komandinę SMS žinutę, įsitikinkite, kad belaidėje vidaus sirenoje EWS1 yra įdėtos baterijos. Kitu

atveju pririšimas prie centrinės apsaugos sistemos bus nesėkmingas.

Sirenos pririšimas prie centrinės apsaugos sistemos vykdomas nurodant sirenų identikacijos nu-

merius:

Čia„ID1“ – belaidės vidaus antenos identikacijos numeris. Pririštoms belaidėms vidaus sirenoms EWS1

sistema automatiškai išskiria vieną laisvą apsaugos zoną bei vieną valdiklio numerį. Apie tai sistema

informuoja SMS žinute, pvz.:„EWS1 ID1:Z14:ID1:C14“ - čia vietoje „ID1“ įrašomas norimos prijungti sire-

nos identikacijos numeris,„Z14 ir C14“ – atitinkamai išskirti laisvos zonos ir valdiklio numeriai. Vienu metu galima pririšti ir daugiau

nei vieną belaidę vidaus sireną EWS1. Tokiu atveju, komandinėje SMS žinutėje atskiriami sirenų identikacijos numeriai„ ; “ simboliu,

pvz.:„ XXXX SET:ID1;ID2; ... ;ID16“

4.2. Aktyvuotų zonų ir valdiklių nustatymai

Aktyvavus sirenas EWS1, kiekvienai jų automatiškai suteikiama 1 zona ir 1 valdiklio numeris su pradiniais nustatymais, t.y. tam tikru

zonos aliarmo tekstu ir būsena bei valdiklio pavadinimu ir būsena.

4.2.1. Aliarmo teksto koregavimas

Tam tikros zonos aliarmo tekstas keičiamas siunčiant atitinkamą SMS žinutę:

Čia vietoje„Tekstas“ įvedamas iki 24 simbolių norimas aliarmo tekstas, o vietoje„Z2“ nurodomas atitin-

kamas zonos numeris. Šis aliarmo tekstas bus gaunamas SMS žinute, suveikus atitinkamai zonai. Norint

pakeisti daugiau nei vienos apsaugos zonos aliarmo tekstą, įrašai atskiriami „ ; “ simboliu, pvz.: „ XXXX

Z2:Tekstas2;Z3:Tekstas3“.

1111 set:

55002

XXXX_SET:ID1

1111 Z5:

suveike d

urys

XXXX_Z2:TEXT

4.2.2. Zonų įjungimas/išjungimas

Galima pasirinkti kurias apsaugos zonas, aktyvavus apsaugą visoje sistemoje, laikyti įjungtas ar išjungtas. Pagal pradinius gamintojo

parametrus, visos aktyvuotos zonos yra įjungtos.

Bet kurią saugomą zoną galima įjungti siunčiant SMS žinutę formatu*:

Bet kurią saugomą zoną galima išjungti siunčiant SMS žinutę formatu*:

* Nurodoma tiek zonų, kiek jų būsenų norima pakeisti, įrašai atskiriami„ ;“ simboliu.

4.2.3.Valdiklių pavadinimų keitimas

Tam tikro valdiklio pavadinimas keičiamas siunčiant atitinkamą SMS žinutę:

Čia vietoje „Controller1“ įvedamas iki 10 simbolių norimas valdiklio pavadinimas, o vietoje „C1“ nuro-

domas atitinkamas valdiklio numeris. Norint pakeisti daugiau nei vieno valdiklio pavadinimus, įrašai

atskiriami„ ; “ simboliu, pvz.:„ XXXX C2:tekstas2;C3:tekstas3 “.

4.2.4. Valdiklių valdymas

Belaidė vidaus sirena EWS1 turi vieną valdiklio išėjimą, kuris naudojamas valdyti sirenos garsiakalbiui. Valdiklio valdymo funkcija lei-

džia laikinai išjungti sirenos garsiakalbį.

Valdiklio įjungimas atliekamas siunčiant SMS žinutę:

Valdiklio išjungimas atliekamas siunčiant SMS žinutę:

4.3. Sistemos aktyvuotų zonų ir valdiklių parametrai

Norint sužinoti sistemos aktyvių zonų aliarmų tekstus bei būsenas, valdikliams suteiktus pavadinimus,

siunčiama SMS žinutė:

Sistemos atsakymas gaunamas SMS žinute, pvz.: „ Z1:ON/OFF:Zone1; Z2:ON/OFF:Zone2; C1:ON/

OFF:Controller1; C2:ON/OFF:Controller2;“

Pastarąja informacine SMS žinute nurodomi visi prijungti prie sistemos belaidžiai ELDES įrenginiai ir

esami jų parametrai.

DĖMESIO: ELDES apsaugos sistema praneša apie visas aktyvias zonas. Jeigu aktyvių zonų yra daug, apie visas jas infor-

muojama keliomis SMS žinutėmis.

1111 Z2:

1111 STA

TUS

1111 C1:va

ldiklis1

XXXX_Z1:ON;Z2:ON;Z3:ON

XXXX_STATUS

XXXX_C1:CONTROLLER1

XXXX_C1:ON;C2:ON

XXXX_C1:OFF;C2:OFF

XXXX_Z1:OFF;Z2:OFF;Z3:OFF

Autres manuels pour EWS1

Table des matières

Langues :

Autres manuels Eldes Système de sécurité

Eldes

Eldes ESIM364 Manuel utilisateur

Eldes

Eldes ESIM364 Manuel utilisateur

Eldes

Eldes EPIR3 Manuel utilisateur

Eldes

Eldes ESIM264 Manuel utilisateur

Eldes

Eldes PITBULL ALARM PRO Manuel

Eldes

Eldes ESIM262 Manuel utilisateur

Eldes

Eldes ESIM264 Manuel utilisateur

Eldes

Eldes EPIR Manuel utilisateur

Eldes

Eldes EPIR2 Manuel utilisateur

Eldes

Eldes PITBULL ALARM PRO Manuel utilisateur

Eldes

Eldes ESIM264 Manuel utilisateur

Eldes

Eldes EWS3 Manuel utilisateur

Eldes

Eldes ESIM364 Manuel utilisateur

Eldes

Eldes ESIM264 Manuel utilisateur

Eldes

Eldes ESIM364 Manuel utilisateur

Eldes

Eldes EWS2 Manuel utilisateur

Eldes

Eldes EPIR2 Feuille d'instructions

Eldes

Eldes EWS2 Manuel utilisateur

Eldes

Eldes EWK2 Manuel utilisateur

Eldes

Eldes EPIR2 Instructions d'installation

Eldes

Eldes ESIM364 Manuel utilisateur

Eldes

Eldes ESIM384 Manuel utilisateur

Eldes

Eldes EPIR Manuel utilisateur

Eldes

Eldes ESIM364 Manuel utilisateur

Manuels Système de sécurité populaires d'autres marques

Inner Range

Inner Range Concept 2000 Manuel utilisateur

Climax

Climax Mobile Lite R32 Instructions de montage

CADDX

CADDX NX-6 Manuel utilisateur

FBII

FBII XL-31 Series Manuel utilisateur

Johnson Controls

Johnson Controls PENN Connected PC10 Manuel utilisateur

Aeotec

Aeotec Siren Gen5 Manuel utilisateur

Blaupunkt

Blaupunkt SA 2700 Manuel utilisateur

IDEAL

IDEAL Accenta Manuel du propriétaire

AJAX

AJAX DoubleButton Manuel utilisateur

Swann

Swann SW-P-MC2 Manuel utilisateur

Ecolink

Ecolink Siren+Chime Manuel utilisateur

Digital Monitoring Products

Digital Monitoring Products XR150 Manuel utilisateur

EDM

EDM Solution 6+6 Wireless-AE Manuel utilisateur

Highway Safety Group

Highway Safety Group EA401 Manuel utilisateur

Siren

Siren LED GSM Manuel utilisateur

Detection Systems

Detection Systems 7090i Instructions de montage

Se-Kure Controls

Se-Kure Controls MicroMini SK-4841 Manuel utilisateur

Siemens

Siemens FDM273 Manuel utilisateur
