EINHELL GE-CH 1855 Li Kit Manuel utilisateur

GE-CH 1855 Li Kit

Cordless Hedge Trimmer Artikel-Nr.: 3410630

Ident-Nr.: 11012

Komponenten / Ersatzteile

Position Artikel-Nr. Beschreibung

0 3410631 Heckensch. f GE-CH 1855 Li Kit Cordless Hedge Trimmer

0 4511330 Power-X-Change 18V 1,5Ah f.Kit Battery

0 4512010 Power-X-Charger 18V 30min f.K. Power Tools Accessory

Heckensch. f GE-CH 1855 Li Kit

Cordless Hedge Trimmer Artikel-Nr.: 3410631

Ident-Nr.: 11012

Komponenten / Ersatzteile

Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung

1 341063101001 Expert Left Handle

2 341063101002 Press Spring

3 341063101003 Expert Rotate Lock Knob für Handgriff

4 341063101004 Switch Spring

5 341063101005 Expert Right Handle

6 341063101006 Cross screw ST3.5x13-F ST3.5x13-F

7 341063101007 Cross screw T2.9X13-F ST2.9X13-F

8 341063101008 Push Hand

9 341063101009 Expert left housing

10 341063101010 Expert right housing

11 341063101011 Guard

12 341063101012 Cover

13 341063101013 Cross screw ST2.9X10-C ST2.9X10-C

17 341063101017 Cutting collector

18 341063101018 Switch in 3pin

19 341063101019 Socket cpl

21 341063101021 Push hand of assistant handle für Führungshandgriff

22 341063101022 press spring

23 341063101023 Assistant handle upper cover(r ight)

24 341063101024 Assistant handle upper cover(l eft)

25 341063101025 Swich with 2 pin für Führungshandgriff

26 341063101026 Assistan handle Lower cover

27 341063101027 Locking wrench für Führungshandgriff

28 341063101028 pin

29 341063101029 Connector

30 341063101030 Cross screw ST3.5x13-F ST3.5x13-F

31 341063101031 Class C gasket 6

32 341063101032 cross thread bolt für Führungshandgriff

33 341063101033 Cross screw ST2.9X10-F ST2.9X10-F

34 341063101034 gasket F3xF9.7x0.8

35 341063101035 Swich with 3 pin

36 341063101036 Insert cpl

37 341063101037 Cross screw M3X8 M3 x 8

38 341063101038 dual gear

40 341063101040 Cross screw M3X8 M3 x 8

41 341063101041 guide wheel 2

42 341063101042 lower gear cover

43 341063101043 Cross screw M3X8 M3 x 8

45 341063101045 Big gask

46 341063101046 Cross screw M3X8 H M5X12

47 341063101047 Cross screw M3X8ST2.9X10-C

48 341063101048 Blade scaleboard

49 341063101049 guide wheel 1

51 341063101051 block für Führungsschiene

54 341063101054 Cutting cover

55 341063101055 hook

56 341063101056 Knurled screws

57 341063101057 Cutting cover

67 341063101067 Gear cover cpl

901 341063101901 Motor+Pinion

902 341063101902 Blade cpl.

903 341063101903 Limit PCB cpl(14+20)

904 341063101904 Blade Cover

905 341063101905 Inductor



Art.-Nr.: 34.106.30 I.-Nr.: 11012

Art.-Nr.: 34.106.32 I.-Nr.: 11012

GE-CH 1855 Li Kit

GE-CH 1855 Li

kOriginalbetriebsanleitung

Akku-Heckenschere

tOriginal operating instructions

Cordless Hedge Trimmer

pMode d’emploi d’origine

du Taille-haie à accumulateur

CIstruzioni per l’uso originali

Cesoie per siepi a batteria

NOriginele handleiding

voor Accuheggenschaar

Anleitung_GE_CH_1855_Li_Kit_SPK7__ 22.07.13 08:57 Seite 1

Vor Inbetriebnahme Bedienungsanleitung und

Sicherheitshinweise lesen und beachten

Read and follow the operating instructions and safety information before

using the equipment for the first time.

Avant la mise en service, lisez le mode d’emploi et lisez et respectez les

consignes de sécurité

Prima della messa in esercizio leggete e osservate le istruzioni per l’uso

e le avvertenze di sicurezza.

NVóór ingebruikneming de handleiding en de veiligheidsvoorschriften

lezen en in acht nemen!



Anleitung_GE_CH_1855_Li_Kit_SPK7__ 22.07.13 08:57 Seite 2

714

563

210

413 3 2 1

Anleitung_GE_CH_1855_Li_Kit_SPK7__ 22.07.13 08:57 Seite 3

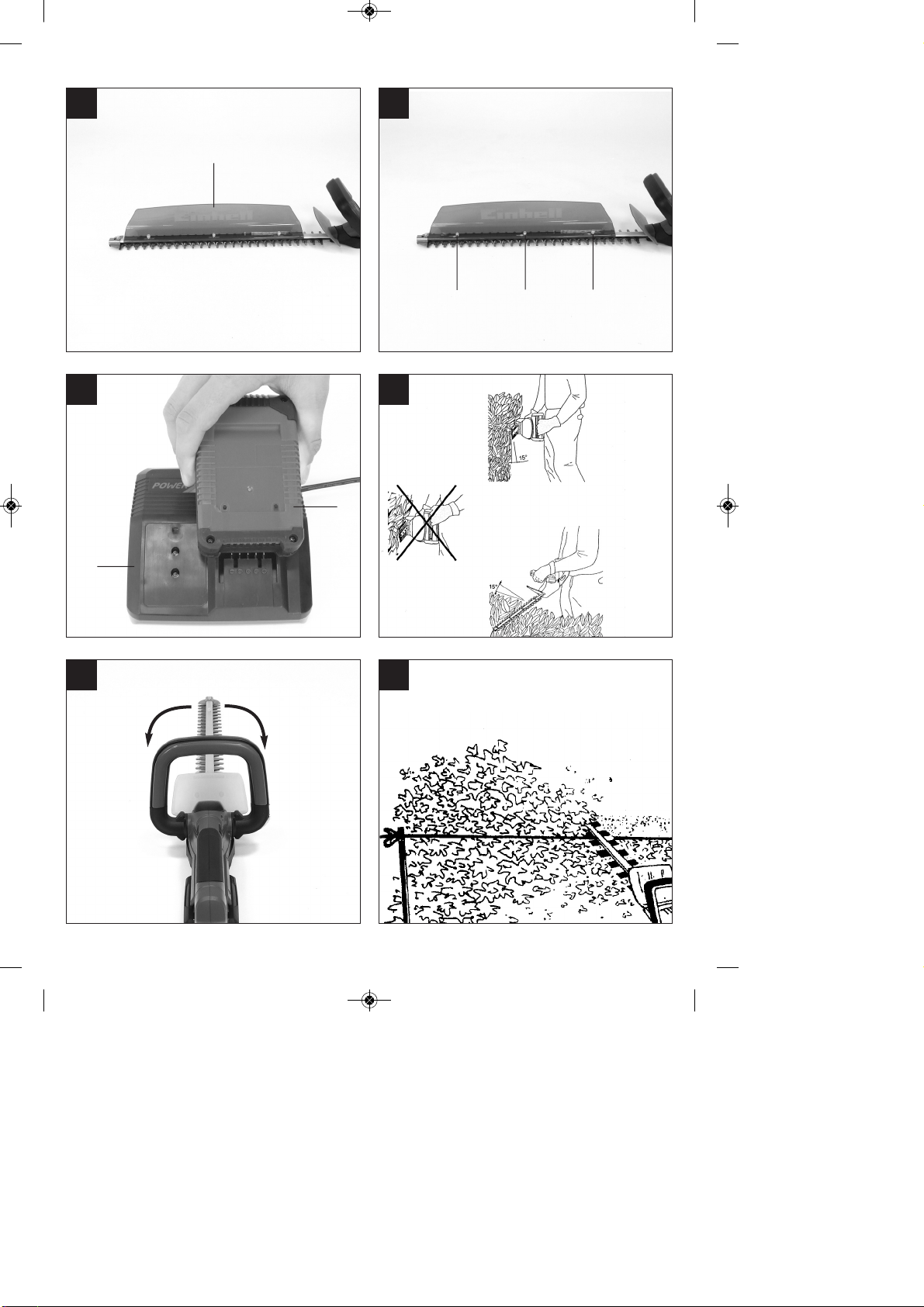

4b 4c

4d 4e

5a 5b

Anleitung_GE_CH_1855_Li_Kit_SPK7__ 22.07.13 08:57 Seite 4

5c 5d

15 15 15

Anleitung_GE_CH_1855_Li_Kit_SPK7__ 22.07.13 08:57 Seite 5

Anleitung_GE_CH_1855_Li_Kit_SPK7__ 22.07.13 08:57 Seite 6
