EINHELL RT-TS 1825 U Manuel utilisateur
RT-TS 1825 U
Table Saw Artikel-Nr.: 4340648
Ident-Nr.: 01017
Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung
1 434064002094 Mutter für Sägeblattbefestigung
2 434064002001 Flange
4 434064002003 blade flange
5 434064002004 sawdust collector
12 434064002007 screw shaft
14 434064002009 pointer
19 434064002013 hexagon head fit bolt
20 434064002014 gear
21 434064002015 screw
26 434064002017 angle label
28 434064002018 adjustment knob
29 434064002019 washer lock
30 434064002020 clamping knob
31 434064002021 handwheel
33 434064002022 switch
35 434064002024 calbe locknut
Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung
42 434064002029 motor
43 434064002030 riving knife
46 434064002032 left plate assembly
49 434064002035 suction port
50 434064002036 dust popeline
51 434064002037 right plate assembly
52 434064002038 push handle seat. Black für Schiebestock
55 434064002041 soleplate
56 434064002042 rubber foot. Box
63 434064002044 leg left vorne links / hinten rechts
64 434064002045 Connect plate. Short
65 434064002095 screw for underframe für Untergestell
66 434064002046 Connect plate. Long
67 434064002047 Seat plate. Short
68 434064002048 Seat plate. Long
69 434064002049 support pole. Back
71 434064002050 back extension middle plate
73 434064002051 sawblade cover
74 434064002052 table top
75 434064002053 locking knob
76 434064002054 right panel
78 434064002096 side table left
79 434064002056 Mitre gauge
80 434064002057 sliding rail. Front
81 434064002058 fence
86 434064002061 twist shaft
87 434064002062 sliding seat
90 434064002064 clamping knob
92 434064002066 leg right vorne rechts / hinten links
95 434064002068 gasket
96 434064002069 locking cover
97 434064002070 sliding seat
98 434064002071 ream bolt
99 434064002072 magnifier
100 434064002097 side table right
104 434064002075 pading plate
105 434064002076 display
110 434064002081 extension back slide
111 434064002082 rail extension (right)
112 434064002083 rail extension (left)
113 434064002084 guard rail for table-extension
114 434064002085 rubber mat
117 434064002088 rubber foot right vorne rechts / hinten links
118 434064002089 staff gauge
142 434064002098 leg left vorne links / hinten rechts
0 434064002500 v-belt
0 434064002900 carbon brush cpl (2pcs.)
0 434064002090 screw für Tischeinlage
Bedienungsanleitung
Tischkreissäge
Operating Instructions
Bench-Type Circular Saw
Mode dʼemploi
Scie circulaire à table de menuisier
Istruzioni per lʼuso
Sega circolare da banco
Betjeningsvejledning
Bordrundsav
Használati utasítás
asztali körfűrész
BUpute za uporabu
fstolne kružne pile
4Uputstva za korišćenje
Stona kružna testera
jNávod k obsluze
Univerzální kotoučová pila
WNávod na obsluhu
Stolná kotúčová píla
Art.-Nr.: 43.406.48 I.-Nr.: 01017 RT-TS 1825
U
®
Anleitung_RT_TS_1825_U_SPK1:Anleitung TKS 18-250 UV SPK 1 05.06.2008 8:25 Uhr Seite 1
2
Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode dʼemploi et les consignes
de sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni
per lʼuso e le avvertenze di sicurezza.
Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,
inden maskinen tages i brug. Alle anvisninger skal følges.
Üzembehelyezés előtt elolvasni és figyelembe venni a használati
utasítást és a biztonsági utasításokat.
Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu
i sigurnosnih napomena.
4Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i
napomene bezbednosti.
jPřed uvedením do provozu si přečíst návod k obsluze a bezpečnostní
předpisy a oboje dodržovat.
WPred uvedením do prevádzky si prečítajte a dodržiavajte návod na
obsluhu a bezpečnostné pokyny.
Anleitung_RT_TS_1825_U_SPK1:Anleitung TKS 18-250 UV SPK 1 05.06.2008 8:25 Uhr Seite 2
3
1
3
35 7
36
13
43
1
36
12
22
10
21
12
15
4
11 9
8
22
5
3
16
50
4
Anleitung_RT_TS_1825_U_SPK1:Anleitung TKS 18-250 UV SPK 1 05.06.2008 8:25 Uhr Seite 3
4
5 6
8
76
34 23
20
44
3-5 mm
Anleitung_RT_TS_1825_U_SPK1:Anleitung TKS 18-250 UV SPK 1 05.06.2008 8:25 Uhr Seite 4
5
910
32
49 49
14
39
11
25
45°
12
25
Anleitung_RT_TS_1825_U_SPK1:Anleitung TKS 18-250 UV SPK 1 05.06.2008 8:25 Uhr Seite 5
6
16
14
15
13
25
26
24
14
Anleitung_RT_TS_1825_U_SPK1:Anleitung TKS 18-250 UV SPK 1 05.06.2008 8:25 Uhr Seite 6
7
19 20
21 22
17 18
41
40
42
43
35
36
21
Anleitung_RT_TS_1825_U_SPK1:Anleitung TKS 18-250 UV SPK 1 05.06.2008 8:25 Uhr Seite 7

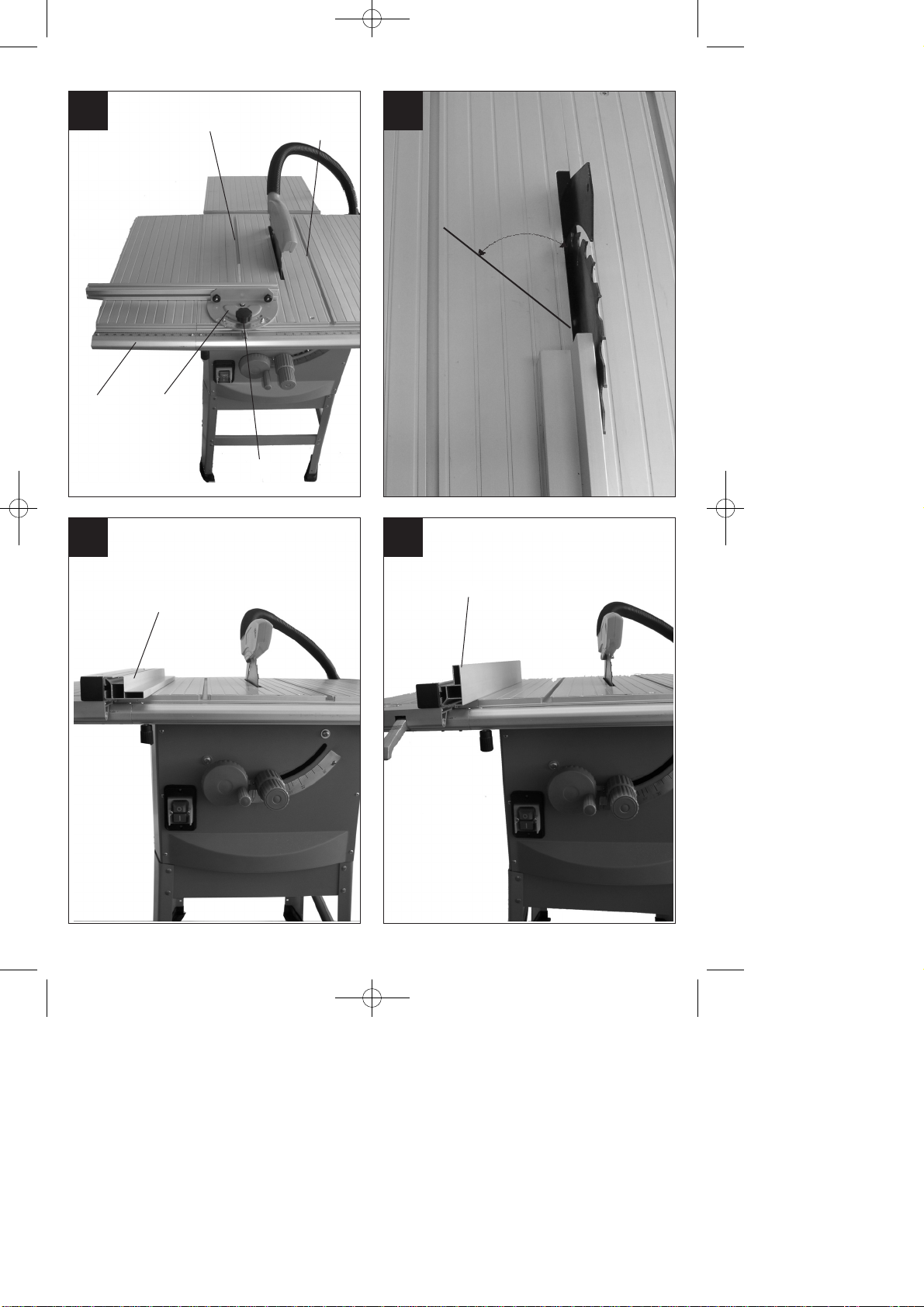

8
25 26
27
23 24
3
28
40
A
Anleitung_RT_TS_1825_U_SPK1:Anleitung TKS 18-250 UV SPK 1 05.06.2008 8:25 Uhr Seite 8
