Inhaltsverzeichnis:
1. Sicherheitshinweise
2. Gerätebeschreibung
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung und Transport
10. Fehlersuche
D
7
Anleitung_BT_LS_44_SPK1:_ 06.07.2010 10:26 Uhr Seite 7
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

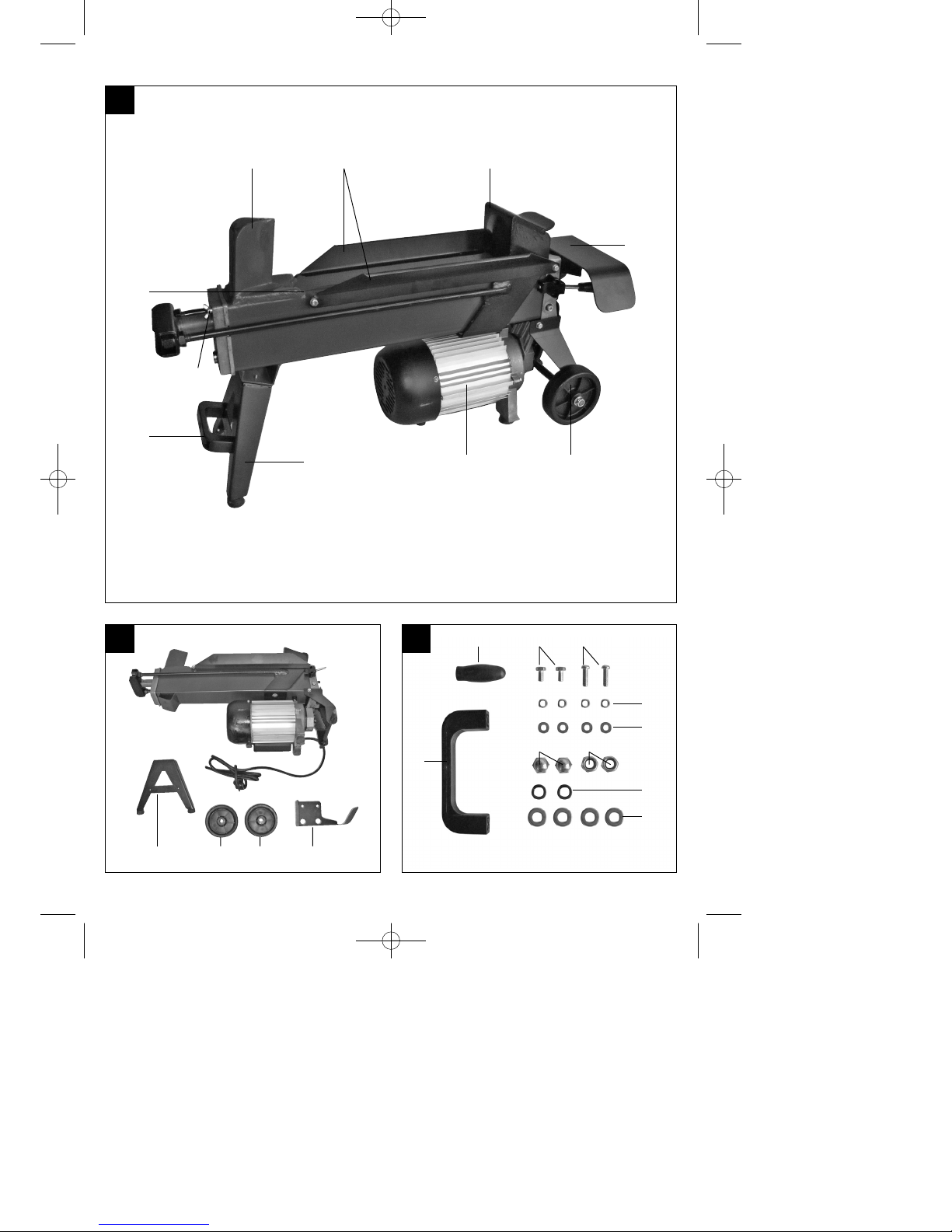

2. Gerätebeschreibung und
Lieferumfang (Bild 1-3)
1. Spaltkeil
2. Stammführungsbleche
3. Stammschieber
4. Entlüftungsschraube
5. Handschutzblech
6. Räder
7. Motor
8. Vorderer Stützfuss
9. Transportgriff
10. Hauptrahmen
11. Bediengriff
12. 2x Schraube M6 x 12
13. 2x Schraube M6 x 20
14. 4x Federring M6
15. 4x Beilagscheibe M6
16. 2x Hutmutter M10
17. 2x Stopmutter M10
18. 2x Federring M10
19. 4x Beilagscheibe M10
3. Bestimmungsgemäße Verwendung
Der Holzspalter ist zum Spalten von Holz mit einer
maximalen Länge von 370 mm und einem
Durchmesser von 50-250 mm ausgelegt.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230 V 50 Hz
Aufnahmeleistung: 1500 W S2 20 min
Leerlaufdrehzahl: 2950 min-1
Isolationsklasse: B
Schutzart: IP 54
Spaltkraft max: 4 t
Spalthub: 310 mm
Spaltgeschwindigkeit: 0,035 m/sec.
Stammaufnahmekapazität:
Durchmesser: 50-250 mm
Länge max: 370 mm
Ölmenge: 2,4 l
Gewicht: 42 kg
Schalldruckpegel LpA: 65 dB(A)
5. Vor Inbetriebnahme (siehe Bilder
4-16)
Achtung! Verwenden Sie das Gerät nur, wenn es
komplett montiert ist.
8
D
Anleitung_BT_LS_44_SPK1:_ 06.07.2010 10:26 Uhr Seite 8
6. Bedienung
6.1 Empfohlene Größe der zu spaltenden Stämme
Stammaufnahmekapazität:
370 mm (L) x (50—250) mm (Durchm.)
1. Der Stammdurchmesser ist lediglich ein Hinweis.
Dünnes Holz kann schwer zu spalten sein, falls
es Astlöcher enthält oder die Fasern sehr stark
sind.
Ein dickeres Holz kann auch gespalten werden,
wenn seine Fasern glatt und locker sind.
2. Niemals den Holzspalter mit Zylinderdruck länger
als 5 Sekunden zwingen, übermäßig hartes Holz
zu schneiden. Überhitztes Öl kann unter Druck
die Maschine beschädigen.
Es ist sehr wichtig, daß die Maschine angehalten
wird und nach 90°-Drehung der Stamm
nochmals versucht wird, falls der Holzspalter
nicht beim ersten Versuch spaltet. Falls das Holz
immer noch nicht gespalten werden kann,
bedeutet dies, daß die Härte des Holzes die
Leistungsfähigkeit der Maschine übersteigt und
es ausgesondert werden muß, damit der
Holzspalter nicht beschädigt wird.
6.2 Betrieb
1. Planen Sie Ihre Arbeitsumgebung. Arbeiten
Sie sicher und sparen Sie Mühe, indem Sie
zuerst Ihre Arbeitsumgebung planen.
Positionieren Sie Ihre Stämme dort, wo sie leicht
zu erreichen sind. Legen Sie einen Platz zum
Stapeln des Spaltholzes fest oder laden Sie es
auf einen danebenstehenden Lastkarren oder
einen anderen Träger/Karren.
2. Die Stämme zum Spalten vorbereiten. Dieser
Spalter nimmt Stämme auf, deren Länge max.
370mm und Durchmesser 50-250 mm sind. Beim
Schneiden von Ästen oder großen Abschnitten
keine längeren Abschnitte als aufgelistet
schneiden. Nicht versuchen grüne Stämme zu
spalten. Trockene, gelagerte Stämme spalten
sich viel leichter und werden sich nicht so oft
festfressen wie grünes (nasses) Holz.
3. Verlegen Sie die Netzleitung. Legen Sie eine
geeignete Steckdose an, falls notwendig,auch
eine geeignete Verlängerungsleitung.
4. Spalter sicher aufstellen. Stellen Sie sicher,
daß der Spalter fest waagrecht auf einer 60-75
cm hohen, von irgendwelchen Gegenständen
freien Auflagefläche aufgestellt ist, damit die
Bewegungfreiheit des Bedieners nicht
eingeschränkt wird. Niemals den Spalter auf dem
Boden betreiben, da dies ein Risiko von
Gesichtsverletzungen durch Späne oder Abfall
ist. Für diese Notwendigkeit wird ein Holzspalter-
Podest empfohlen. Falls nötig, blockieren Sie die
Räder mit Keilen, um sie vom Rollen zu hindern.
5. Entlüften. (Bild 17). Lockern Sie die
Entlüftungsschraube (4) um 3-4 Umdrehungen,
immer wenn der Spalter benutzt wird. Ziehen Sie
die Schraube erst wieder an, wenn Sie mit dem
Holzspalten fertig sind.
6. Stamm in den Holzspalter einlegen (Bild 1).
Legen Sie den Stamm der Länge nach und flach
auf den Hauptrahmen (10) des Spalters. Der
Stamm muß flach auf dem Spalter liegen und
muß durch die Stammführungsbleche
umschlossen sein. Niemals versuchen, einen
Stamm in einem Winkel zu spalten.
Sicherstellen, daß der Keil (1) und der
Stammschieber (3) den Stamm senkrecht an den
Enden erfassen.
7. Zweihandbetrieb. Drücken Sie den Ein-/Aus-
Schalter des Elektromotors (Bild 18/Pos. A) ein.
Warten Sie ein paar Sekunden während der
Motor hoch läuft und sich in der Hydraulikpumpe
Druck aufbaut. Nun schieben Sie mit der
anderen Hand den Bediengriff (Bild 19/Pos. C)
zur Seite. Der Stammschieber (Bild 1/Pos. 3)
wird den Stamm andrücken, ihn gegen den Keil
(Bild 1/Pos. 1) drücken, wobei der Stamm
gespalten wird. Wenn der Stamm gespalten ist,
lassen Sie den Bediengriff (Bild 19/Pos. C) los,
wodurch der Stammschieber(Bild 1/Pos. 3)
zurückfahren kann.
Achtung!
Falls der Stamm nicht sofort gespalten wird,
erzwingen Sie es nicht durch Aufrechterhalten
des Schubs für mehr als ein paar Sekunden. Dies
kann das Gerät beschädigen. Es ist besser zu
versuchen, den Stamm neu auf dem Spalter zu
positionieren oder den Stamm beiseite zu legen.
8. Stapeln Sie beim Arbeiten. Dadurch erhalten
Sie einen sichereren Arbeitsbereich, weil er frei
bleibt, und die Stolpergefahr oder die Gefahr der
Beschädigung der Stromleitung wird vermieden.
9. Vergessen Sie nicht die Entlüftungsschraube
(Bild 17/Pos. 4) wieder anzuziehen, wenn Sie mit
dem Holzspalten fertig sind.
9
D
Anleitung_BT_LS_44_SPK1:_ 06.07.2010 10:26 Uhr Seite 9
D
10
6.3 Wie ein festgeklemmter Stamm gelöst wird
1. Beide Bedienelemente loslassen, so daß der
Stammschieber (Bild 1/Pos. 3) voll zurück-
gefahren wird.
2. Einen dreieckigen Holzkeil unter den Stamm
fügen und den Stammschieber einschalten, um
den Keil unter den festgeklemmten Stamm zu
drücken.
3. Diesen Vorgang mit immer größeren Keilen
wiederholen, bis der festgeklemmte Stamm
gelöst ist.
Achtung!
Niemals auf den festgeklemmten Stamm
hämmern oder die Hände nahe am Stamm halten,
wenn Sie ihn lösen wollen.
쎲BEIM LÖSEN EINES FESTGEKLEMMTEN
STAMMES NIEMALS UM UNTERSTÜTZUNG
DURCH EINE ANDERE PERSON BITTEN.
쎲NICHT VERSUCHEN DEN STAMM DURCH
SCHLAGEN MIT EINEM WERKZEUG ZU
LÖSEN.
7. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
7.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
7.2.1 Schärfen des Keils
1. Nach langer Betriebsdauer und falls erforderlich,
den Keil mit einer feinzahnigen Feile schärfen
und sorgfältig Grate oder flache Stellen an der
Kante entfernen.
Achtung!
Bevor Wartungsarbeiten durchgeführt werden, das
Gerät von der Stromversorgung trennen!
7.2.2 Wechsel des Hydrauliköls (Bild 20-23)
Das Hydrauliköl sollte alle 300 Betriebsstunden
erneuert werden.
1. Stellen Sie sicher, daß der Stammschieber
voll zurückgefahren ist.
2. Lösen Sie den Ölmeßstab (E).
Achtung! Die Öldichtung (F) ist aus Gummi und
kann sehr leicht beschädigt werden, wenn die
Ölschraube zu fest angezogen wird. Überprüfen
Sie die Öldichtung, wenn Sie den Ölmessstab
heraus drehen.
3. Stellen Sie einen Behälter unter den Holzspalter,
der mindestens 4 Liter Öl aufnehmen kann.
Kippen Sie dann die Maschine, um das Öl in den
Behälter zu leeren.
4. Kippen Sie den Holzspalter so, dass die
Ablassöffnung (G) nach oben zeigt. Füllen Sie
mit Hilfe eines sauberen Trichters die passende
Menge Hydrauliköl ein. (Stellen Sie sicher, daß
ausschließlich sauberes und hochwertiges,
speziell für diesen Einsatz hergestelltes
Hydrauliköl verwendet wird.)
5. Säubern Sie den Ölmeßstab (E) und führen Sie
ihn ein, um sicherzustellen, daß der Ölpegel
zwischen den beiden Marken (H) am Ölmeßstab
liegt.
6. Säubern Sie den Ölmeßstab (E) und die O-Ring
Öldichtung (F) gründlich und installieren Sie
diese. Seien Sie vorsichtig, damit das Gewinde
des Aluminiumdeckels nicht beschädigt wird.
Empfohlenes Hydrauliköl
Für den Hydraulikzylinder empfehlen wir die
folgenden Hydrauliköle:
SHELL TELLUS T22
ARAL VITAM Gf22
SP ENGERGOL HCP22
MOBIL DTE11
oder gleichwertiges
NICHT ANDERE ÖLSORTEN VERWENDEN
Anleitung_BT_LS_44_SPK1:_ 06.07.2010 10:26 Uhr Seite 10
Table des matières
Langues :
Autres manuels EINHELL fendeuse de bûches
Manuels fendeuse de bûches populaires d'autres marques
Scheppach
Scheppach OX 3-1000 Instructions de montage
Swisher
Swisher 21200 Manuel utilisateur
Elem Garden Technic
Elem Garden Technic FBHT65-22TCH Manuel utilisateur
Champion Power Equipment
Champion Power Equipment 90720 Manuel
Boss Industrial
Boss Industrial ES5T20 Manuel utilisateur
Villager
Villager LSP 12 T Manuel utilisateur
