Ecotherm SOLAMAGIC 500 W Guide rapide
DENLDK
NOSEFIGBFRITESPTSK
Montage- und Gebrauchsanleitung
für Infrarotstrahler
500 W, (IR 02004 / IR 02016)
1000 W, (IR 02007 / IR 02010)
1400 W kompakt, (IR 02001)
1400 W Basic, ECO+, (IR 03001 / IR 03038)
2000 W Basic, (IR 03002)
2000 W Basic, ECO+, (IR 04002 / IR 04039)
2000 W RC, ECO+, (IR 04003)
2000 W IP65 ECO+, (IR 04006)
2800 W, (IR 04009)
www.etherma.com
06/2018
2
DE
Inhaltsverzeichnis
Sicherheits- und Bedienungshinweise..............................3
Lieferumfang......... ............................................................4
Montagehinweise..............................................................5
Inbetriebnahme ...............................................................10
Reinigungshinweise........................................................10
Fehlersuche ....................................................................11
Garantiebedingungen .....................................................12
Ergänzende Hinweise.....................................................13
Anlagen
• Anlage 1: Aufbaugeräte
Technische Daten, Sicherheitsabstände
• Anlage 2: Deckeneinbaugeräte
Technische Daten, Sicherheitsabstände
• Anlage 3: Strahlungsdiagramme
AX
AX
AX
06/2018
3
DE
Sicherheits- und Bedienungshinweise
Bitte beachten Sie folgende Hinweise:
Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewah-
ren Sie diese auf.
Dieses Heizgerät ist für den Außenbereich für die Benutzung von erwachsenen
Personen bestimmt. Es ist nicht zur Schaffung eines angenehmen Temperaturni-
veaus in Innenräumen bestimmt.
Kinder dürfen nicht mit dem Heizgerät spielen. Kinder jünger als 3 Jahre sind
fernzuhalten, es sei denn, sie werden ständig überwacht.
Vorsicht – Einige Teile des Produktes können sehr heiß werden und Ver-
brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder
und schutzbedürftige Personen anwesend sind.
• Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100
(ggfl. auch Teil 559 und 701 beachten) von einer fachkundigen Person durch-
geführt werden.
• Bei allen Arbeiten die elektrische Anlage unbedingt spannungsfrei schalten
(Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten,
wenn alle Leitungsverbindungen vollständig hergestellt sind.
• Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem
Schalter ausgeführt sein und mit einer Sicherung von mindestens 16A Träge
(Typ C16A) abgesichert sein.
• Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Lei-
tungen montieren.
• Steckdosen dürfen sich ausschließlich in den in der Anlage 2 vorgegebenen
Positionen befinden.
•Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vorhängen
oder brennbaren Stoffen anbringen.
• Das Gerät erfüllt erfüllt mindestens die Schutzart IP 24 wenn alle Steckverbin-
dungen (Gerätestecker, Stecker der Erweiterungskomponenten) eingesteckt
sind und ist für den Außenbereich zugelassen.
•Betreiben Sie das Gerät niemals unbeaufsichtigt.
•Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken,es besteht
Brandgefahr.
•Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.
•Nicht direkt für längere Zeit, sowie aus kurzer Distanz in die in betrieb befindliche
IR-Halogenlampe sehen.
•IR-Halogenlampen sind empfindlich gegen direkten Hautkontakt (nicht mit den
Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem
alkohol-getränkten Tuch beseitigen.
06/2018
4
• Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vibrati-
onen, Stößen und vor Schadstoffen wie z.B. Säuren, Ammoniak, Zementstaub
etc. zu schützen.
• Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie
muss ausgetauscht werden, wenn Verfärbungen (Dunkelstellen, Verformungen)
sichtbar werden oder die Nennlebensdauer erreicht ist.
• Beschädigte Geräteelemente wie z. B. Anschlußleitung, Schalterwippe, Dicht-
manschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Ge-
rät muß sofort abgebaut und trocken aufbewahrt werden.
• Reparaturarbeiten (Austausch einer defekten Anschlussleitung, einer defekten
Heizröhre oder ähnliches) sind nur durch den Kundendienst der Herstellerrma
oder einem autorisierten Vertragshändler duchzuführen.
• Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen Per-
sonen mit hinreichender Fachkenntnis durchgeführt werden.
Lieferumfang
IR-Wärmestahler
Halter am Gerät montiert oder im Set
Montage- und Gebrauchsanleitung
DE
06/2018
5
Montagehinweise
• Montage des Strahlers nur mit geeignetem Montagematerial (Beispiel: Schrau-
be M6x60 mit Metalldübel bei Stein- oder Betonuntergrund) auf festen, tragfähi-
gen, normal- oder schwer- bzw. nicht-entammbarem Untergrund.
• Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert werden,
ist sicherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet
werden kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose im
Strahlerbetrieb sich nicht auf über 70°C erwärmen kann.
• IR-Wärmestrahler sind bei schräger Deckenmontage mit Leitungsanordnung
„unten“ zu montieren.
• Die Sicherheitsabstände gemäß Anlage 1 und 2 sind einzuhalten.
• Der Bereich der Wärmewirkung kann anhand des Strahlungsdiagrammes
(Anlage 3) abgeschätzt werden. Darin sind in verschiedenen Abständen vom
Wärmestrahler die Größen der Strahlungsächen und jeweils die max. Strah-
lungsintensität ausgewiesen.
• Montagehöhe: mindestens 1,80 m über Fußboden
DE
06/2018
6
Ø8.5 Ø10.5 Ø8.5
100
100
463
30

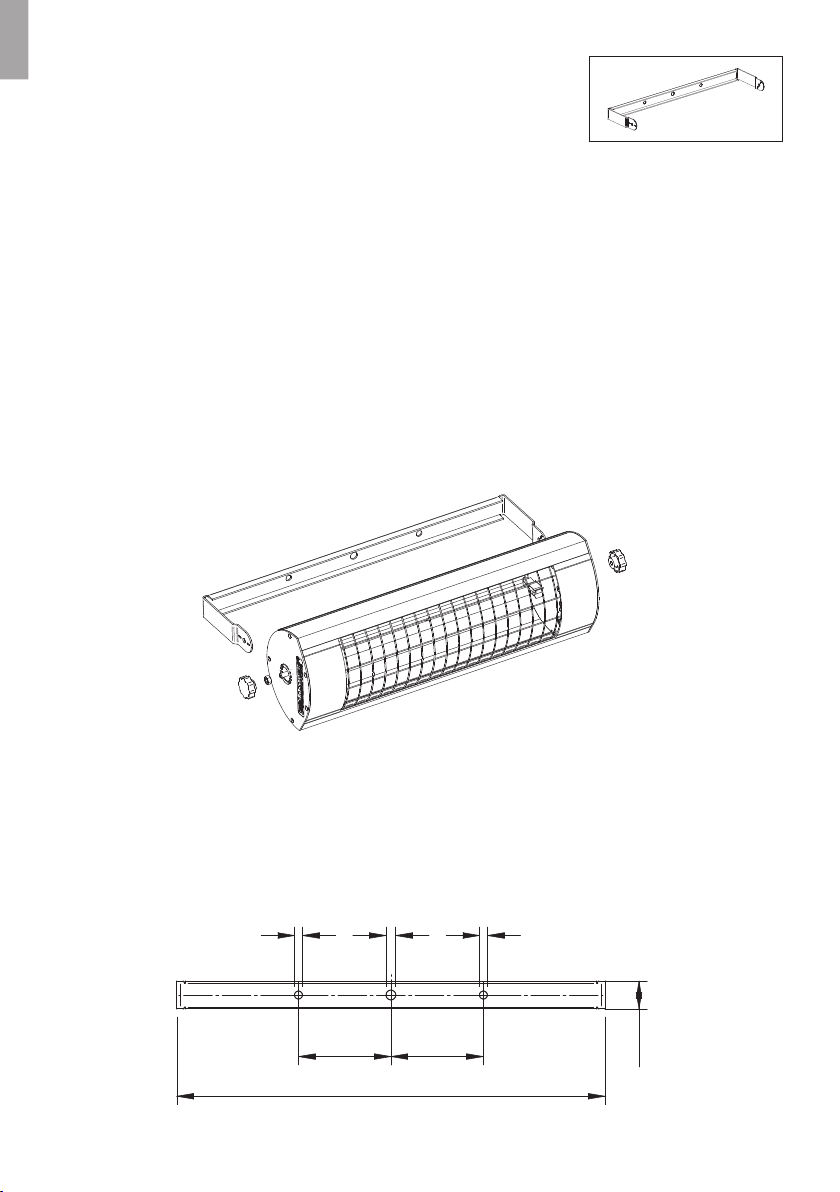

1. Für Wärmestrahler mit Bügel
• Bügel unter Beachtung der Sicherheitsabstände (Anlage 1) und Sicherheits- und
Bedienhinweise befestigen.
• Sterngriffmuttern und Sechskantmutter von den Gewindespindeln abdrehen
• Gerät aufstecken und dabei den Bügel leicht aufbiegen
• Auf einer Seite die Sechskantmutter auf den Gewindebolzen aufschrauben und
gegen den Bügel festdrehen
• Strahlungswinkel individuell einstellen
• Sechskantmutter M6 mit Maulschlüssel SW 10 anziehen.
• Sterngriffmutter beidseitig aufschrauben.
DE
06/2018
7

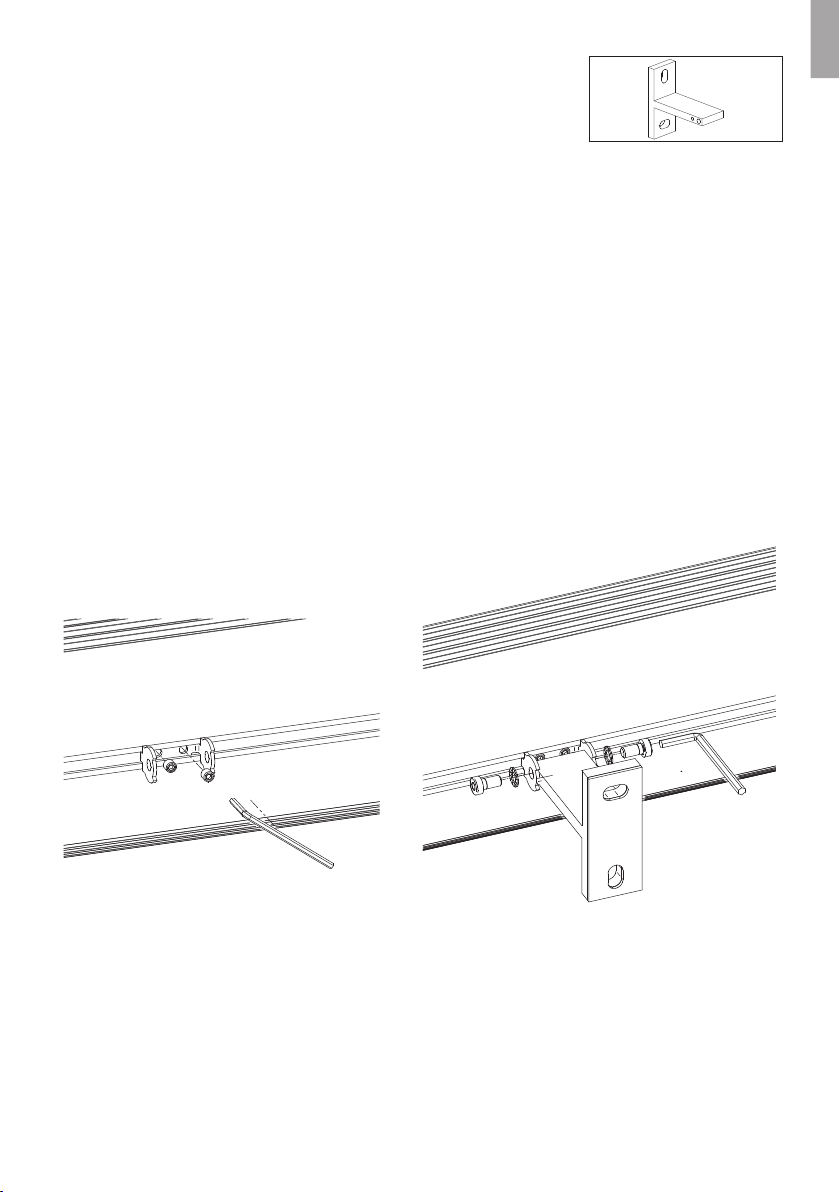

2. Für Wärmestrahler mit T-Halter
• T-Halter mit untergelegter Silikonplatte unter Beachtung der Sicherheitsab-
stände und Sicherheitshinweise mit 2 Schrauben auf der Befestigungsäche
montieren (siehe Anlage 1)
• Klemmschlitten am Heizgerät ausmitteln und durch Anziehen der Klemm-
schrauben xieren.
• Den Wärmestrahler mit dem Klemmschlitten auf dem T-Wandhalter positionie-
ren. Die Schrauben M6 mit Zahnscheiben 6,4 seitlich durch den Klemmschlit-
ten in den T-Wandhalter handfest einschrauben.
• Den Wärmestrahler in die gewünschte Strahlrichtung bringen und die beiden
Schrauben M6 mit Innensechskantschlüssel (SW5) fest anziehen.
DE
06/2018
8

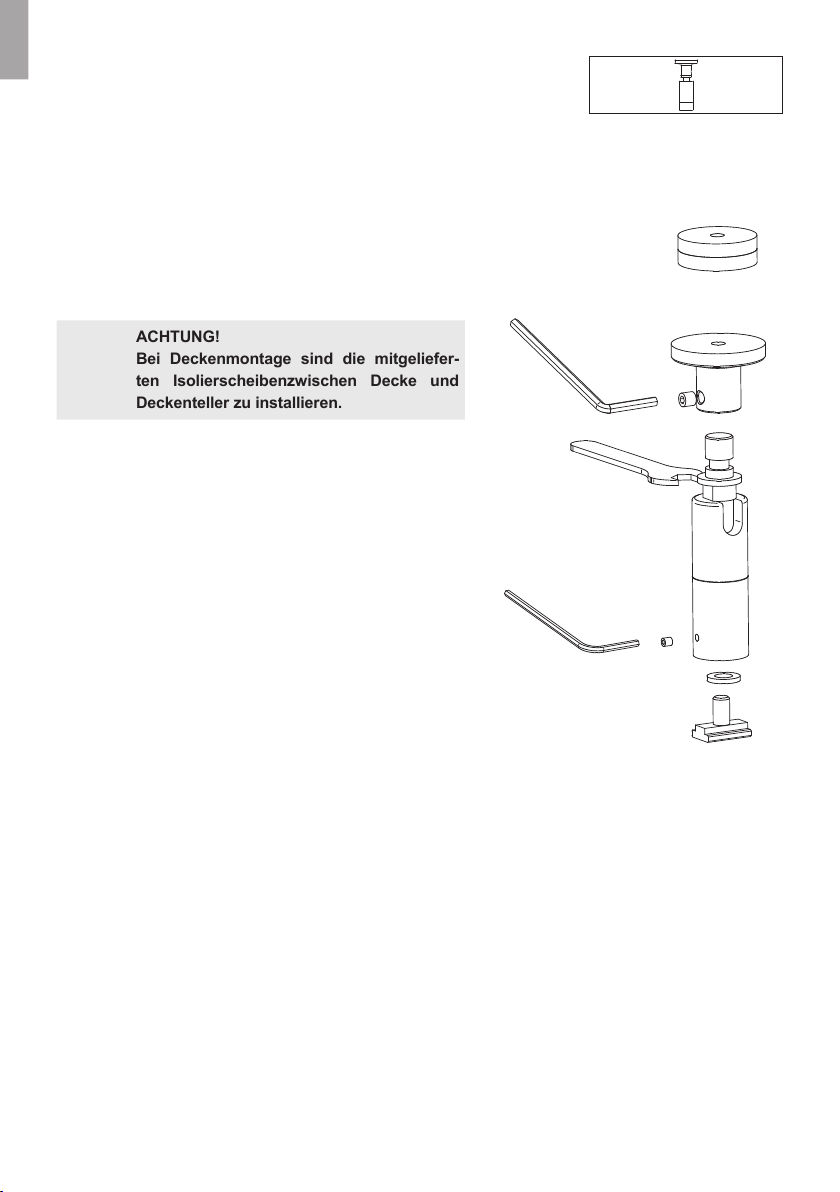

• Geeigneten Montageabstand der Kippgelen-
ke am Wärmestrahler festlegen.
• Deckenteller im gewählten Abstand mit ge-
eignetem Montagematerial an Wand/Decke
befestigen.
ACHTUNG!
Bei Deckenmontage sind die mitgeliefer-
ten Isolierscheibenzwischen Decke und
Deckenteller zu installieren.
• Gelenke jeweils auf Nutensteinen festdre-
hen bis diese sich am Gerät nicht mehr ver-
schieben lassen, Gewindestifte M3 festdre-
hen.
• Gelenke so einstellen, bis die gewünschte
Kipprichtung erreicht ist.
• In Deckenteller positionieren und Gewin-
destift M5 festdrehen.
3. Für Wärmestrahler mit Kippgelenken
DE
06/2018
9

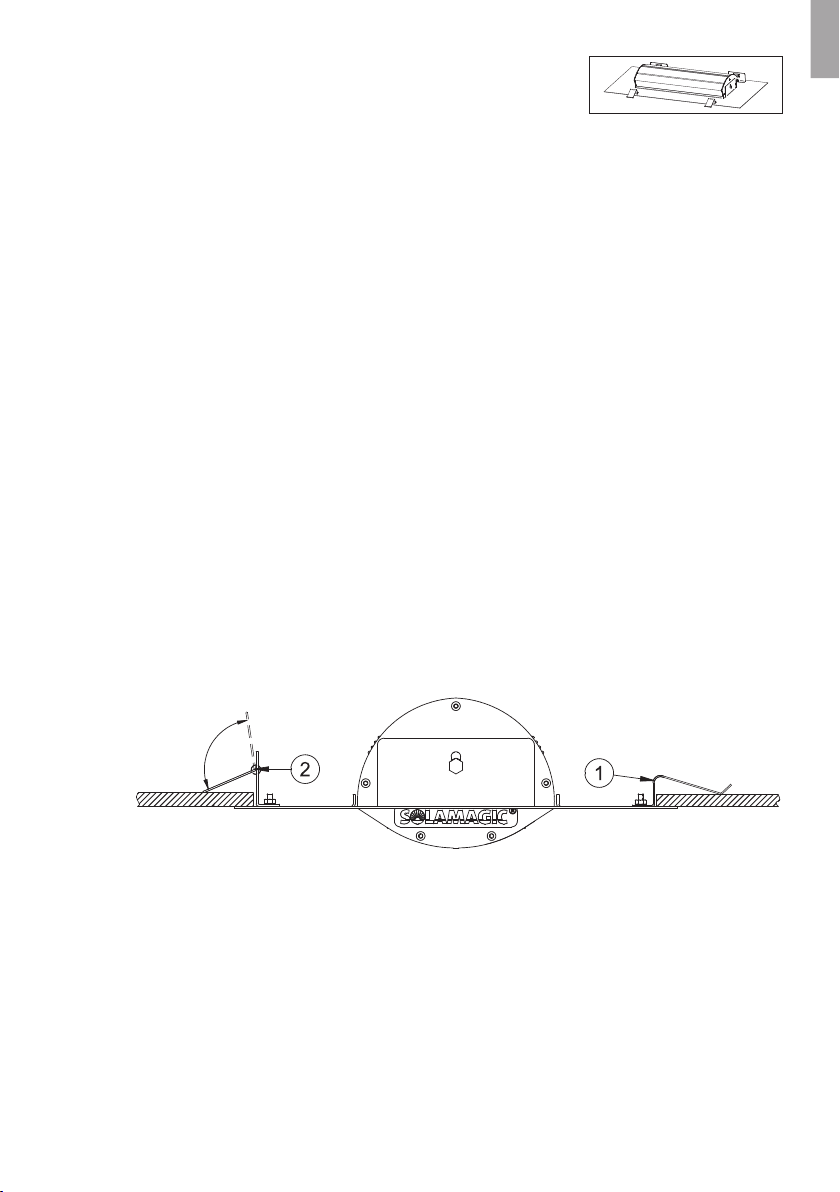

4. Für Wärmestrahler mit Deckeneinbaurahmen
Allgemeine Hinweise
• Die Montage darf die vorhandene Deckenstatik nicht verändern oder beeinträch-
tigen.
• Der elektrische Anschluß muss außerhalb des Einbaurahmens erfolgen (Revisi-
onszugang).
• Die Mindestabstände gemäß Anlage 2 bezeichnen die Freiräume zur Luftzir-
kulation. Diese dürfen nicht durch Dämmstoff oder anderweitig eingeengt oder
abgedeckt werden.
Montageschritte:
• Deckenausschnitt mit den Abmessungen gemäß Anlage 2 bauseits erstellen.
• Gerät elektrisch anschließen.
• Gerät mit den Flachfedern (1) in den Deckenausschnitt einschieben,
• Spiralfeder (2) am Einbaurahmen zurückdrücken und auch diese Seite in den
Deckenausschnitt eintauchen.
• Haltefedern (2) gegen die Innenseite des Deckenausschnittes arretieren lassen.
5. Weitere Befestigungsarten
Bitte beachten Sie die dem Zubehörmaterial beigefügten besonderen Montage-
hinweise.
DE
06/2018
10
Inbetriebnahme
Das Gerät muss ans Netz angeschlossen werden. Bei Modellen ohne Schalter
erfolgt die Heizleistung sofort mit dem Einstecken des Netzsteckers in die Steck-
dose. Bei den Modellen mit Schalter oder Funkschalter wird die Heizleistung durch
die Betätigung des Schalters bzw. der Fernbedienung aktiviert.
Bitte beachten Sie gegebenfalls die gesonderte Bedienanleitung für die Funkfern-
bedienung.
Reinigungshinweise
• Gerät vom Netz trennen.
• Gehäuse abkühlen lassen.
• Gehäuse mit einem feuchten, weichen Lappen abwischen, dabei keine Reini-
gungsmittel verwenden.
Das Gerät niemals in Flüssigkeiten tauchen oder abspritzen.
Eine eventuelle Verfärbung des Schutzgitters infolge Wärmeeinwirkung re-
sultiert aus normalen physikalischen Vorgängen und stellt keinen Mangel
dar.
DE
