Ecler PRS10T Manuel utilisateur
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
NOTICE D’EMPLOI
BEDIENUNGSANLEITUNG
PRS10T
3
INSTRUCTION MANUAL
1.IMPORTANTREMARK 04
2.WARNINGS 04
3.INTRODUCTION 04
4. CONNECTIONS 05
5. LOCATION AND ASSEMBLY 05
6. TECHNICAL CHARACTERISTICS 15
All numbers subject to variation due to production tolerances. ECLER, S.A. reserves the right to make
changes or improvements in manufacturing or design which may affect specifications.
4
1. IMPORTANT REMARK
Congratulations! You are the owner of a carefully designed and manufactured equipment.
Thank you for choosing our PRS10T sound projector.
In order to get the optimum operation and efficiency from this unit, it is VERY IMPORTANT
- before you plug anything - to read this manual very carefully and bear in mind all considerations
specified within it. We strongly recommend that its maintenance be carried out by our Authorized
Technical services.
2. WARNINGS
Avoid placing the unit next to heat sources such as spotlights or heaters.
PRS10T sound projector is capable of producing sound pressure levels that can damage
human hearing. Protect your ears if you work near this unit. Do not open it during operation.
3. INTRODUCTION
PRS10T sound projector is specially designed for background music and announcement
PA systems requiring high power, very high performance and a frequency response adapted to
music and speech reproduction in sound reinforcement general applications.
Waterproof (IP56), it is suitable to use outdoor. It is made of white ABS plastic.
5
4. CONNECTIONS
In order to always obtain optimal output use the appropriate voltage and power.
100V line power selection is performed by the connection wiring according to the following
colour code:
RED – BLUE = 10W
YELLOW – BLUE = 5W
GREEN – BLUE = 2.5W
If the projector is used in 70.7V facilities the power indicated in the table for 100V line will
be reduced to half, and to a quarter for 50V facilities.
Once the right power is selected for the application and line voltage, the projector is ready
to be used.
5. LOCATION AND ASSEMBLY
Unit installation should be performed with fastenings designed for the type of supporting
material. To change projector position, lightly unscrew the U-shaped bracket in order to obtain the
final position you want; keep in mind the area you want to reach to set the projector correct vertical
angle.
Re-tighten the mounting screws to secure the projector in its final position.
6
MANUAL DE INSTRUCCIONES
1.NOTAIMPORTANTE 07
2. PRECAUCIONES 07
3. INTRODUCCIÓN 07
4.CONEXIONADO 08
5. UBICACIÓN Y MONTAJE 08
6. CARACTERÍSTICAS TÉCNICAS 15
Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se
reserva el derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las
especificaciones.
7
1. NOTA IMPORTANTE
Enhorabuena. Vd. posee el resultado de un cuidado diseño y de una esmerada fabricación.
Agradecemos su confianza por haber elegido nuestro proyector sonoro PRS10T.
Para conseguir la máxima operatividad y su máximo rendimiento, es MUY IMPORTANTE
antes de su conexión, leer detenidamente y tener muy presentes las consideraciones que en este
manual se especifican. Para garantizar el óptimo funcionamiento, recomendamos que su
mantenimiento sea llevado a cabo por nuestros Servicios Técnicos autorizados.
2. PRECAUCIONES
Evite colocar los equipos cerca de fuentes de calor, focos o estufas.
El proyector sonoro PRS10T es capaz de entregar niveles de presión sonora que pueden
llegar a dañar el oído humano. Proteja sus oídos en el caso de trabajar en las
proximidades de la unidad. No la abra cuando esté en funcionamiento.
3. INTRODUCCIÓN
El proyector sonoro PRS10T esta especialmente destinada a aplicaciones de sonorización
ambiental y emisión de avisos que requieran elevada potencia, muy alto rendimiento y una
respuesta en frecuencia dedicada a la reproducción de contenidos musicales y vocales en
aplicaciones generales de megafonía.
Gracias a su estanqueidad (IP56), es idónea para su uso en sonorizaciones en
intemperie. Está fabricada en plástico ABS, color blanco
8
4. CONEXIONADO
Con el objeto de alcanzar un rendimiento óptimo utilice en todo momento el voltaje y la
potencia apropiados.
La selección de potencia para 100V se efectúa mediante el cableado de la conexión
según el siguiente código de colores:
ROJO – AZUL = 10W
AMARILLO – AZUL = 5W
VERDE – AZUL = 2.5W
En caso de utilizar el proyector en instalaciones a 70,7V las potencias correspondientes
para la posición 100V se verán reducidas a la mitad de las indicadas en la tabla. Para el caso de
instalaciones a 50V, a una cuarta parte.
Una vez seleccionada la potencia necesaria en función de la aplicación y la tensión de la
línea, el proyector queda listo para ser utilizado.
5. UBICACIÓN Y MONTAJE
La instalación se llevará a cabo mediante la tornillería adecuada al tipo de material que
soporte la unidad. Para cambiar la posición del proyector, afloje los tornillos de la lira hasta obtener
la posición final deseada, tenga presente la superficie a sonorizar para orientar verticalmente el
proyector de forma pertinente.
Vuelva a atornillar el soporte de modo que la bocina quede firmemente sujeta en su
posición final.
9
NOTICE D’EMPLOI
1.NOTEIMPORTANTE 10
2. PRÉCAUTIONS 10
3.INTRODUCTION 10
4.CONNEXIONS 11
5. MISE EN PLACE ET MONTAGE 11
6. CARACTÉRISTIQUES TECHNIQUES 15
Le contenu de ce manuel peut être amené à changer, du fait de tolérances de production. La société
ECLER S.A. se réserve le droit d'apporter des modifications ou des améliorations à la fabrication ou
à la conception du produit, susceptibles d'affecter les spécifications de ce dernier.
10
1. NOTE IMPORTANTE
Félicitations. Votre acquisition est le fruit d'une conception soignée et d'une fabrication
experte. Merci de nous manifester votre confiance par votre choix de notre projecteur sonore PRS10T.
Pour exploiter au mieux toutes les fonctionnalités et obtenir un rendement maximal, il est
TRÈS IMPORTANT de lire attentivement et de suivre les recommandations de ce manuel avant
toute connexion. Pour garantir un fonctionnement optimal, nous recommandons que toute
maintenance soit effectuée par nos services techniques agréés.
2. PRÉCAUTIONS
Évitez de le placer près de sources de chaleur, foyers ou poêles.
Le projecteur sonore PRS10T est spécialement destiné à des applications de sonorisation
d'ambiance et de diffusion d'annonces nécessitant une puissance élevée, un très haut
rendement et une réponse en fréquences convenant à la reproduction de programmes musicaux et
vocaux en applications générales de sonorisation.
3. INTRODUCTION
Le projecteur sonore PRS10T peut produire des niveaux de pression sonore capables
d'endommager l'audition humaine. Protégez votre audition si vous travaillez près de l'unité. Ne
l'ouvrez pas quand elle est en fonction.
Grâce à son étanchéité (IP56), elle convient aux sonorisations en extérieur. Elle est
fabriquée en résine ABS de couleur blanche.
Table des matières
Langues :
Autres manuels Ecler Intervenants
Ecler
Ecler NEST106 Manuel utilisateur
Ecler
Ecler IG108 Mode d’emploi
Ecler
Ecler VERSO P Series Manuel utilisateur
Ecler
Ecler ARQISi Series Manuel utilisateur
Ecler
Ecler ARQIS105 Manuel utilisateur
Ecler
Ecler ARQIS 108BK Manuel utilisateur
Ecler
Ecler AWAKi Manuel utilisateur
Ecler
Ecler ICPLUS SERIES Manuel utilisateur
Ecler
Ecler WiSpeak TUBE3WH Manuel utilisateur
Ecler
Ecler eMOTUS5OD Manuel utilisateur
Ecler
Ecler eAM106WH Manuel utilisateur
Ecler
Ecler IC Series Manuel utilisateur
Ecler

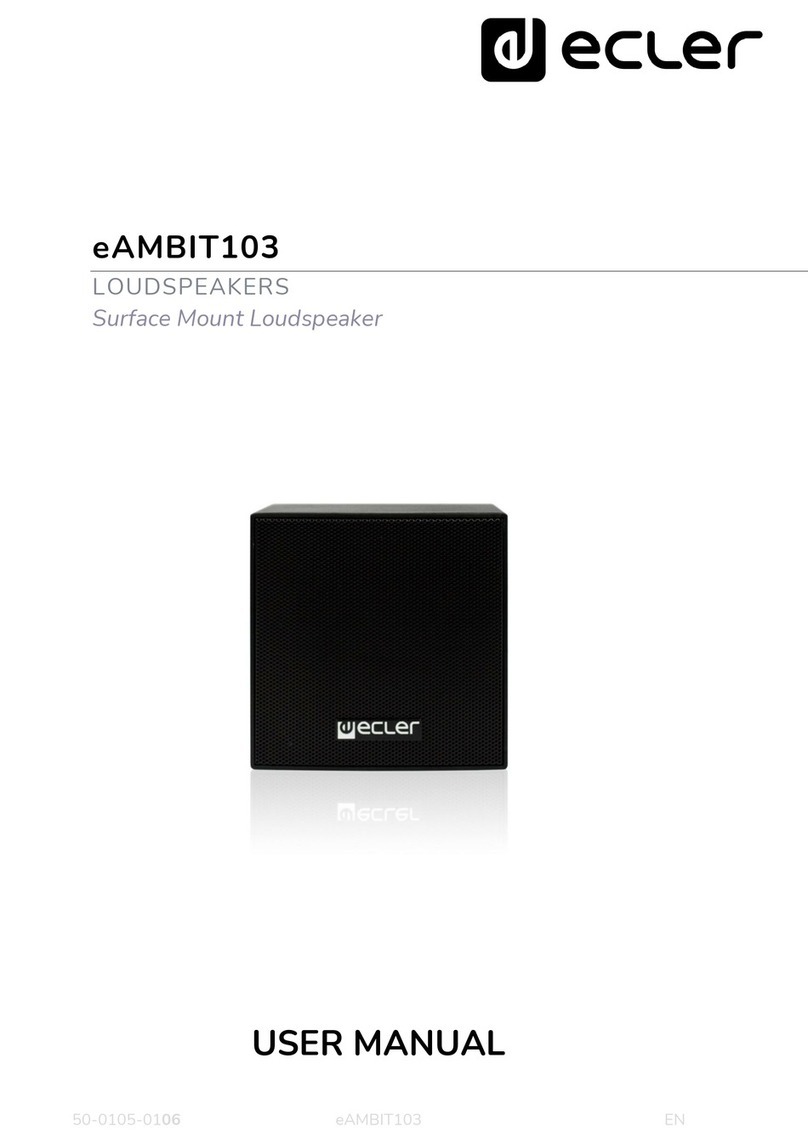

Ecler eAMBIT103 Manuel utilisateur
