Echo BLADE CONVERSION KIT 231 Manuel utilisateur

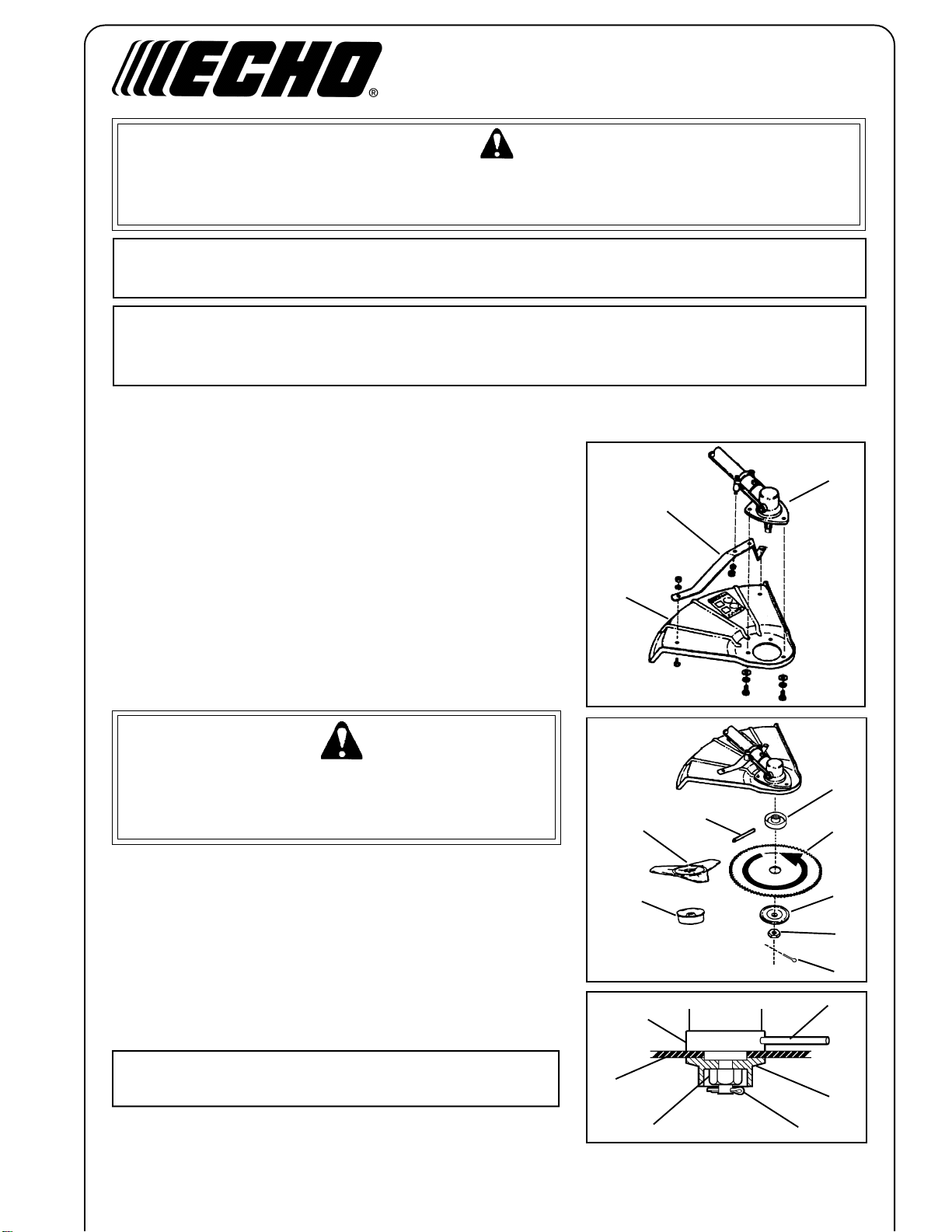

INSTALL METAL SHIELD

If necessary, remove nylon head, plastic shield, and 38 mm upper plate.

1. Loosely attach bracket (A) to shield (B) and attach to bottom of

gear housing (C) with screws and nuts provided.

2. Install nuts and lockwashers on screws where indicated and tighten

allhardware.

WARNING DANGER

The type of Blade used MUST be matched to the type and size of

material cut. An improper or dull blade can cause serious personal

injury. Blades MUST be sharp. Dull blades increase the chance of

kick-out and injury to yourself and bystanders.

INSTALL OPTIONAL BLADE

Metal or Plastic

1. Install upperplate(D)with20 mm diameterpilot on splinedshaft.

Pilot must match blade center hole for proper fit.

2. Place blade (E) over upper plate pilot and install the "lower plate"

(F)andL.H.nut(G). Tri-Cutblade(H)isinstalledwithglide cup(J).

3. Insert locking tool (K) through hole in upper plate and notch in

gear housing (C) to prevent splined shaft from turning, tighten nut

(G)and secure witha split pin(L).

IMPORTANT

Never reuse a cotter pin - install a new cotter pin each time a blade

is installed or replaced.

4. Removelockingtool.

BLADE CONVERSION KIT INSTALLATION

INSTRUCTIONS P/N 99944200416

For Models: SRM-230, 231, 260, 261 S/N: ALL

NOTE

The Barrier Bar is used to restrict rearward movement of the unit. For heavy-duty or extended use, U-handles

should be used. See your Echo dealer or Trimmer/Brush Cutter Safety Manual for details regarding U-Handles. If

youhave additional questions,contact your EchoService Dealer, orcall Echodirectly at 1-800-673-1558.

WARNING DANGER

Bladeoperationrequiresuseofaharness(notincludedinkit)P/NC062000070(USA)orP/NC062000060(Canada)

to help restrict trimmer movement and maintain control of the unit if the blade snags, stalls or binds. Blade operation

without a harness may result in serious personal injury.

X750005530

01/03

X7502233600

2020

CONTENTS:

1,UpperPlate,20mm

1,LowerPlate

1,Harness Clampw/spacer

1, Harness Ring

1,BarrierBar

1, Metal shield

1,Bracket

3,5mmx15mmscrews(shieldmount)

2,5mmx8mmscrews(brackettoshield)

4,5mmnuts

4,5mmlockwashers

1,5mmx18mmBolt(HarnessClamp)

1,M10x1.25L.H.Nut

NOTE

Use of a harness (not included) and this kit will allow use of metal or nylon grass/weed blades. All other metal blade

usage requires a "U" Handle Kit and restrictive harness.

INSTALL HARNESS CLAMP

NOTE

Some models require installation of harness clamp. If your unit does

not have a clamp follow these directions.

1. Remove shield and gear housing as an assembly.

a. Loosen two (2) screws (A) that clamp the gear housing to the

shaft.

b. Remove locating screw (B) found at the top of the gear

housing.

c. Pull shield and gear housing assembly from the

drive shaft assembly.

NOTE

Preventthe flexible drivecable from slidingfrom the driveshaft

housing. If cable does slide free, clean dirt from cable and re-

lubricate with lithium based grease prior to re-assembly.

2. Remove fronthandle.

a. Remove four (4) screws and nuts and back plate from

handle.

b. Removehandle.

3. Installclamp.

a. Slightly spread clamp and carefully slide up drive shaft.

b. Install harness ring using spacer and 5 x 18 mm bolt.

c. Put on harness and attach unit to harness. Slide harness clamp

up or down until unit balances with head approximately 50-75

mm(2-3in.)fromtheground.

d. Tighten harness clamp screw.

INSTALL SHIELD AND GEAR HOUSING

ASSEMBLY

1. Push gearbox assembly on end of drive shaft taking care to engage

the drive cable with the gear housing.

2. Locate the gear housing on the drive shaft and install the locating

screw(B).

3. Tighten the two (2) side clamping screws (A).

INSTALL HANDLE/BARRIER BAR

NOTE

The Barrier Bar is required when using blades. Units equipped with

U-Handles do not require installation of the Barrier Bar.

1. Position front handle on shaft and install Barrier Bar using four (4)

screws and nuts.

2. Position handle for comfortable operation, and tighten screws

securely.

NOTE

The Barrier Bar is NOT A HANDLE and should not be gripped

when using or carrying the unit.

NOTA La barrera de barra es utilizada restrinja el movimiento postrero de la unidad. Para el uso de servicio pesado o

extendido, la agarradera en-U debe ser utilizado. Consulte con su distribuidor ECHO o manual de seguridad de su

trimmer/brushcutter para los detalles con respecto a Manubrios (Agarradera-U).

INSTALE EL PROTECTOR DE METAL

Si es necesario, quite la cabeza de nilón, el protector de plástico y la

placasuperior38mm.

1. Sujete sin apretar el soporte (A) al protector (B) y sujete a la parte

inferior de la caja del engranaje (C) con los tornillos y tuercas

proporcionados.

2. Instale las tuercas y arandelas de traba en los tornillos donde se

indica y apriete todos los herrajes.

ADVERTENCIA PELIGRO

El tipo de hoja usada DEBE adaptarse al tipo y tamaño del material

cortado. El uso de una hoja indebida o sin afilar puede causar

lesiones personales graves. Las hojas DEBEN estar afiladas. Las

hojas sin afilar aumentan la probabilidad de un contragolpe y de

producirle lesiones a usted y a los espectadores.

INSTALE LA HOJA OPCIONAL

Metal/ plástico

1 . Instale la placa superior (D) con el 20 mm de diámetro apropiado en

el eje estriado. El piloto debe corresponder estrechamente con el

agujero central de la hoja para ajustarse bien.

2. Coloque la hoja (E) sobre el piloto de la placa superior e instale la

“placainferior”(F)ylatuerca izquierda.LahojaTri-Cut(H)se

instala con la taza deslizante (J).

3. Inserte la herramienta de traba (K) por el agujero de la placa

superior y muesca en la caja del engranaje (C) para impedir que gire

el eje estriado, apriete la tuerca y sujete con un pasador de aleta (L).

IMPORTANTE

Nunca reuse el pasador. Instale un pasador nuevo cada vez que

instaleoreemplazcalacuchilla.

4. Quite laherramienta detraba.

INSTRUCCIONES DE INSTALACIÓN JUEGO DE

CONVERSIÓN N/P99944200416

X750005530

01/03

X7502233600

CONTENIDO:

1,Placasuperior,20mm

1,Placainferior

1, Abrazadera del arnés con espaciador

1, Anillo del arnés

1,Barreradebarra

1,Protector demetal

1, Soporte

3,Tornillosde5x15mm(montajeenelprotector)

2,Tornillos5x8 mm(soportealprotector)

4,Tuercade5mm

4, Arandelas de traba 5 mm

1,Pernode5mmx18mm(Abrazaderadelarnés)

1,TuercadeM10x1.25L.H.

2020

ADVERTENCIA PELIGRO

Parala operacióncon hojaserequiere eluso dela arnés(noincluida enel kit)P/N C062000070(LosE.E.U.U.) oN/P

C062000060 (Canadá). Esta ayuda a restringir y controlar el movimiento de la unidad en caso de un tirón, o atoro. La

operación con la hoja sin una correa puede dar lugar a lesiones serias.

Para los Modelos: SRM-230, 231, 260, 261 Número de serie ALL

NOTA El uso de la arnés (no incluida) y este kit, permitirá el uso con la hojas de metal o de nylon para cortar cesped/

hiervas. Todo otro uso de la hoja de metal requiere el kit del Mango en “U” y el uso de una arnés restrictiva.

NOTA

La barrera de barra es requerida al lutilizar las hojas. Las unidades

equipadas con el manubrio (mango en U) no requieren la instalation

de la barrera de barra.

1. Coloque la empuñadura delantera en el eje e instale la barrera de

barra usando los cuatro (4) tornillos y tuercas.

2. Coloque la empuñadura delantera para efectuar la operación de

forma cómoda y sujete los tornillos.

NOTA

La barrera de barra NO ES UNA MANIJA y no debe ser utilizada

para transportar la unidad.

INSTALE LA ABRAZADERA DEL ARNÉS

NOTA

Algunos modelos requieren la instalación de la abrazadera del

arnés. Si su unidad no tiene una abrazadera siga estas

instrucciones.

1. Quite el protector y la caja del engranaje como conjunto.

a. Afloje los dos (2) tornillos (A) que sujetan la caja del engranaje al

eje.

b.Quiteel tornillo(B) delocalización de laparte dearriba dela caja

delengranaje.

c. Tire del protector y conjunto de caja de engranaje del conjunto

de eje de impulsión.

NOTA

Impida que el cable de impulsión flexible se deslice desde la caja del

ejedeimpulsión.Sielcable se deslizalibremente,limpieelpolvo

del cable y vuelva a lubricar con grasa a base de litio antes de

volver a montar.

2. Quite la empuñadura delantera.

a. Quite los cuatro (4) tornillos y placa trasera de la empuñadura.

b.Quitelaempuñadura.

3. Instalela abrazadera.

a. Separeligeramente laabrazadera ydeslice haciaarriba eleje de

impulsión.

b.Instale el anillo del arnés usando el espaciador.

c. Póngase el arnés y sujete la unidad al arnés. Deslice el gancho

del arnés hacia arriba o hacia abajo hasta que la unidad se

equilibrecon elaccesorio decortea aproximadamente5 -7,5 cm

del terreno.

d.Apriete el tornillo del gancho del arnés.

INSTALE PROTECTOR YCAJA DEL

ENGRANAJE

1. Empuje el conjunto de caja de engranajes en un extremo del eje

de impulsión teniendo cuidado de enganchar el cable de

impulsión con la caja de engranajes.

2. Localice la caja de engranajes en el eje de impulsión e instale el

tornillodelocalización.

3. Apriete los dos (2) tornillos de sujeción laterales.

INSTALACIÓN DE LA EMPUÑADURA DELANTERA YBARRERA DE BARRA

AVERTISSEMENT DANGER

L’utilisationdelalamerequiertl’installationdelabandoulière(noninclusdanslekit)réf.C062000070(LESEtats-

Unis)ouC602000060(LeCanada)pourlimiterlemouvementdutaille-bordures etmaintenirsoncontrôlesilalamese

bloque, ou se grippe. L’utilisation d’une lame sans la bandoulière pourrait entraîner des blessures graves.

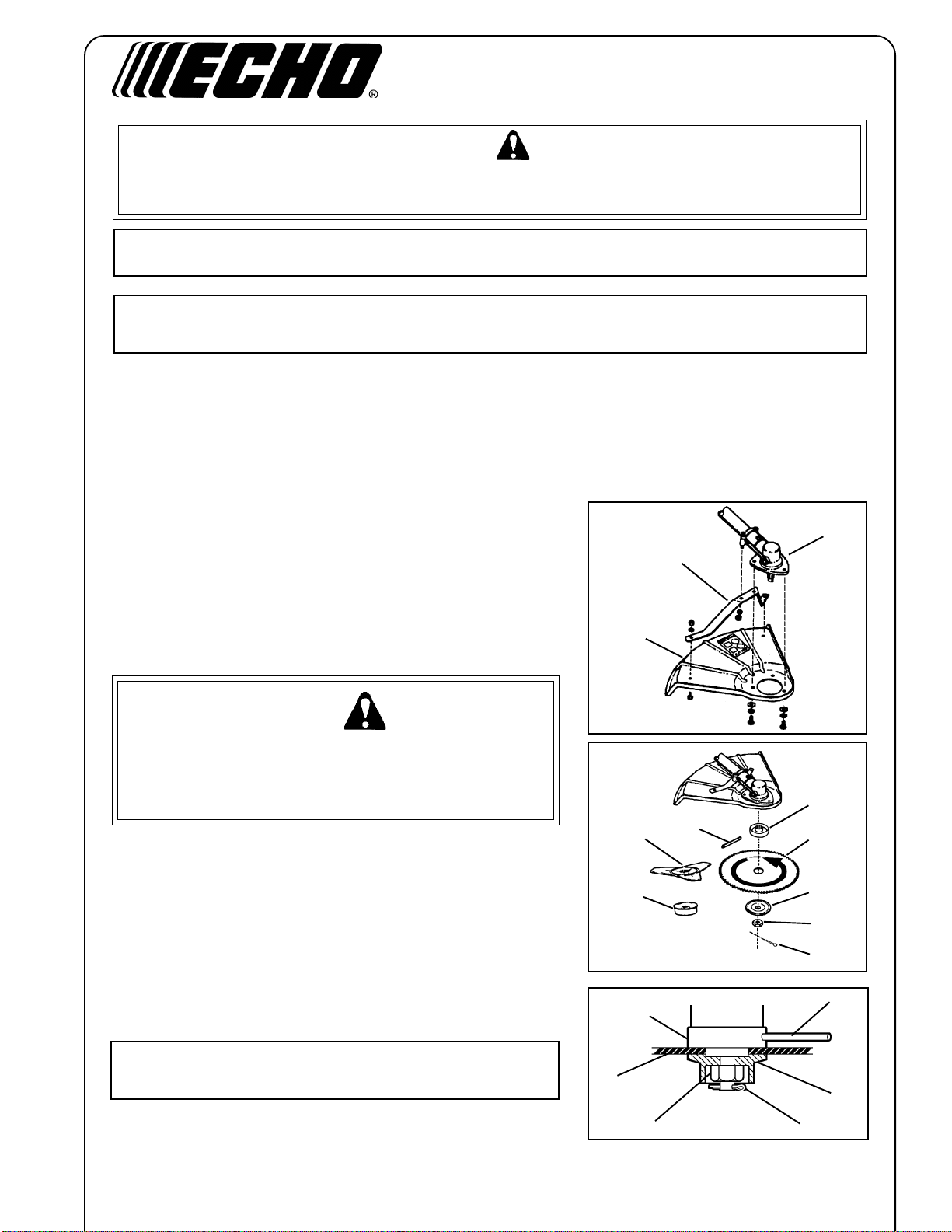

INSTALLATION DU PARE-DÉBRIS EN MÉTAL

Au besoin, retirer la tête de coupe à ligne nylon, le pare-débris en

plastique et la plaque supérieure 38 mm.

1. Installer le support (A) sur le pare-débris (B) et monter l’ensemble

au-dessous du carter d’engrenages (C) à l’aide des boulons et

écrous fournis, sans les serrer.

2. Installer les écrous et rondelles sur les boulons, aux endroits

indiqués et serrer toute la boulonnerie.

AVERTISSEMENT DANGER

L’utilisationd’unelame EXIGEuneconfigurationspéciale.

L’utilisation sans le pare-débris spécifier, le poignée, et le harnais

peut résulter en des blessures graves. Suivez les instrucions

d'installation des kits facultatifs.

INSTALLATION DE LA LAME EN OPTION

Métal/Plastique

1. Installer laplaque supérieure(D) avec leguide dudiamètre 20mm

sur l’arbre cannelé. Pour un ajustement correct le guide doit

correspondre exactement au trou central de la lame.

2. Placer la lame (E) sur le guide de la plaque supérieure, puis installer

la «plaque inférieure» (F) et l’assujettir au moyen de l’écrou à pas à

gauche.LalameTri-Cut(H)estinstalléeaveclacoupelleGlide-Cup

(J).

3. Insérer l’outil de blocage (K) dans le trou de la plaque supérieure et

dans l’encoche du carter d’engrenages (C) pour empêcher l’arbre

cannelé de tourner., serrer l’écrou et le bloquer avec une goupille

fendue(L).

IMPORTANT

Jamais resuse une goupille fendue - installez une nouvelle goupille

fendue chaque fois que une lame est installée ou substituée.

4. Enlevezverrouillerl'outil.

X750005530

01/03

X7502233600

INSTRUCTIONS KIT DE CONVERSION DE LAME

MONTAGE RÉF 99944200416

Pour modèles : SRM-230, 231, 260, 261 Tous No. de Série

2020

CONTENU:

1,Plaquesupérieure20mm

1,Plaqueinférieure

1, Bride de harnais avec l’entretoise

1, Anneau de harnais

1,Barredebarrière

1,Pare débrisen métal

1, Support

3,vis5mmx15mm(montagedupare-débris)

2,vis5mmx8mm(support/pare-débris)

4,écrous de5 mm

4,rondellesfreinde5mm

1,boulonde 5x18mm(Bridedeharnais)

1,écroudeM10x1.25L.H.

REMARQUEL’installationd’une bandoulière(noninclus dansle kit) etde cekit permetd’utiliserdes lamesà

herbes en nylon ou en métal. L’utilisation de toutes les autres lames en métal exige l’installation d’une poignée en U

et de bandoulière de sûreté.

REMARQUEConsultezvotre marchand d’échoou lisez lemanuel de sûretéde coupeurde Trimmer/Brush pourdes

détails concernant U-Handles. La barre de barrière est employée pour ramener la probabilité des dommages à

l’opérateur pendant le kickout en fournissant une barrière qui limite le mouvement arrière de l’unité.

REMARQUE

La barre de barrière est exigée à l’aide des lames. Les unités

équipées d’U-Handles n’exigent pas l’installation de la barre de

barrière.

1. Positionne la poignée avant sur l’arbre installer la barre de barrière

au moyen des quatre (4) boulons et écrous.

2. Positionnez la poignée pour une utilisation confortable et serrez les

vis.

REMARQUE

La barre de barrière n’est pas UNE POIGNÉE et ne devrait pas être

saisie en utilisant ou en portant l’unité.

INSTALLATION DU BRIDE DE HARNAIS

REMARQUE

Sur certains modèles un bride de harnais doit être installé. Si l’outil

n’est pas doté de ce collier, procéder comme suit.

1. Retirer le pare débris et le carter d’engrenages en un seul bloc.

a. Desserrer les deux (2) vis (A) de fixation du carter

d’engrenages sur le boîtier de l’arbre moteur.

b. Retirer la vis (B) de guidage du dessus du carter d’engrenages.

c. Séparer l’ensemble pare-débris et carter d’engrenages de

l’arbremoteur.

REMARQUE

Empêcherle câble d’entraînementflexible de glisserhors du

logement d’arbre moteur. Si le câble glisse hors du logement, le

nettoyer et le lubrifier avec de la graisse au lithium avant de le

remettreenplace.

2. Retirer la poignée avant.

a. Retirer les quatre (4) vis et écrous, ainsi que la plaque d’appui

de la poignée.

b. Retirerlapoignée.

3. Installation du bride.

a. Écarter légèrement le bride et le faire glisser vers le haut de

l’arbremoteur.

b. Installez l’anneau de harnais à l’aide de l’entretoise et du

boulonde5x18mm.

c. Mettre le harnais sur l’épaule et y accrocher l’outil. Faire

glisser le collier (A) vers le haut ou vers le bas jusqu’à ce que

l’outil soit équilibré, la tête de coupe se trouvant à environ

5 à 7,5 cm du sol.

d. Serrer la vis du collier de harnais.

INSTALLATION DU PARE DÉBRIS ET DU

CARTER D’ENGRENAGES

1. Pousser le carter d’engrenages sur l’extrémité de l’arbre moteur

en veillant à bien engager le câble d’entraînement dans le carter

d’engrenages.

2. Placer le carter d’engrenages sur l’arbre moteur et installer la

vis de guidage.

3. Serrerlesdeux(2)vis latéralesducollier.

INSTALLEZ LA BARRE DE TRAITEMENT ET DE BARRIÈRE

NOTES

NOTAS

REMARQUES

ECHO, INCORPORATED

400 OAKWOOD ROAD

LAKE ZURICH, IL 60047 U.S.A.

www.echo-usa.com

ECHOCONSUMERPRODUCTSUPPORT:Ifyourequireassistanceorhavequestionsconcerningtheapplication,

operation or maintenance of this product you may call the ECHO Consumer Product Support Department at 1-800-673-

1558from8:30amto4:40pm(Central StandardTime)MondaythroughFriday.Beforecalling,pleaseknowthemodel and

serial number of your unit to help your Consumer Product Support Representative.

ASISTENCIAALCLIENTEDEECHO:Siustedrequiereasistenciaotienepreguntasconcernientesalaaplicación,

operación,omantenimiento deesteproducto llamealdepartamentode asistenciaalcliente deECHOal1-800-673-1558de

8:30 am. a 4:30 pm. (Hora del Centro) de Lunes a Viernes Antes de llamar por favor saber el modelo y numero de serie de su

unidad para ayudar a su representante de asistencia al cliente.

SERVICEAPRÈS-VENTEECHO:Pourtouteassistanceouquestionconcernantl’application,l’utilisationoul’entretien

dece produit, appelerle serviceaprès-vente ECHOau 1-800-673-1558, de8 à17 heures (heurenormale ducentre), dulundi

au vendredi. Avant d’appeler, veiller à disposer des numéros de modèle et de série de l’unité afin d’aider votre

représentant du service après-vente.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Echo Accessoires pour tondeuses à gazon

Echo

Echo 99944200553 Manuel utilisateur

Echo

Echo 99944200553 Manuel utilisateur

Manuels Accessoires pour tondeuses à gazon populaires d'autres marques

Ariens

Ariens 891008 Manuel utilisateur

Rover

Rover 108 - 109 Manuel utilisateur

Toro

Toro 112-5803 Manuel utilisateur

Snapper

Snapper 1690047 Manuel utilisateur

Scag Power Equipment

Scag Power Equipment GC-F4 Manuel utilisateur

RHINO

RHINO 800 Manuel utilisateur

Exmark

Exmark Quest 126-7506 Manuel utilisateur

Snapper

Snapper 1685167 Manuel utilisateur

Cub Cadet

Cub Cadet 19B70029100 Manuel utilisateur

Stihl

Stihl AMK 043.1 Manuel utilisateur

MTD

MTD 753-0873 Manuel

Toro

Toro 30810 Manuel utilisateur

Bush Hog

Bush Hog RG60 Manuel utilisateur

Land Pride

Land Pride RCF2760 Manuel utilisateur

Simplicity

Simplicity 211 Manuel utilisateur

Toro

Toro Z Master 116-0231 Manuel utilisateur

Exmark

Exmark ULTRAVAC QUICK DUMP SYSTEM Manuel utilisateur

Excel

Excel Two Bag Catcher Manuel utilisateur
