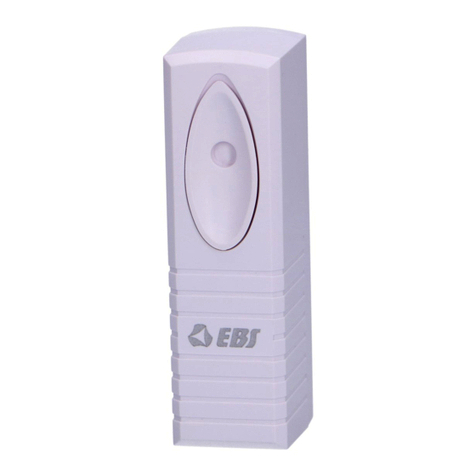

GB-10 Detector de rotura de cristal inalámbrico
El detector GB-10 detecta cristales rotos de vidrio simple, templado y laminado. El detector analiza las señales de sonido entrantes para
frecuencias bajas y altas. Los primeros se generan al golpear el panel de vidrio, mientras que los últimos se generan cuando se rompe. Solo
después de la detección de ambas señales (una por una), el detector envía una alarma al panel de control. Este mecanismo de detección permite
eliminar falsas alarmas durante golpes accidentales en el vidrio. El detector GB-10 coopera con el panel de control CPX230NWB.
Propiedades
4 niveles de sensibilidad
Bajo consumo de energía
Señal de prueba cada 15 minutos durante el funcionamiento normal
del detector
Señal de sabotaje al abrir la carcasa y romper la pared
Comprobación del estado de la batería a 2,5 V
Vida útil de la batería 2-3 años (datos aproximados)
Alcance máximo de transmisión en un espacio abierto de 300 m
Protección del detector contra polaridad inversa
Especificaciones
Tensión de trabajo:
Consumo de energía en modo de espera:
Consumo de energía (alarma):
Frecuencia de transmisión:
Temperatura de trabajo:
Temperatura de almacenamiento:
Medidas:
Batería:
3 V
<60 uA
20 mA
433.92 MHz
-10 ~ 50 °C
-20 ~ 60°C
85x26x33 mm
Litio, CR123A
Emparejar el detector con el panel de control
Abra la tapa del detector. Ponga el panel de control de alarma inalámbrico en el modo de programación del detector. Mientras el panel de
control de alarma espera la señal del detector inalámbrico, presione el botón de sabotaje. Después de asegurarse de que el dispositivo se haya
emparejado correctamente, Vuelva a colocar la cubierta del detector y asegúrela enroscando el tornillo.
Instalación
El detector debe montarse frente al vidrio protegido a una distancia de hasta 7 m.
No debe haber objetos entre el detector y la ventana que puedan ser un obstáculo para las señales acústicas provenientes del vidrio protegido.
No instale el detector en la misma pared que el vidrio protegido, en las esquinas que aumentan el efecto de eco o cerca de fuentes de ruido
fuertes (sirenas, campanas).
La proximidad de objetos metálicos grandes, campos magnéticos o dispositivos de alta tensión puede causar interferencias en la transmisión de
datos al panel de control. Después de instalar el detector, es necesario verificar que la comunicación con el panel de control sea correcta.

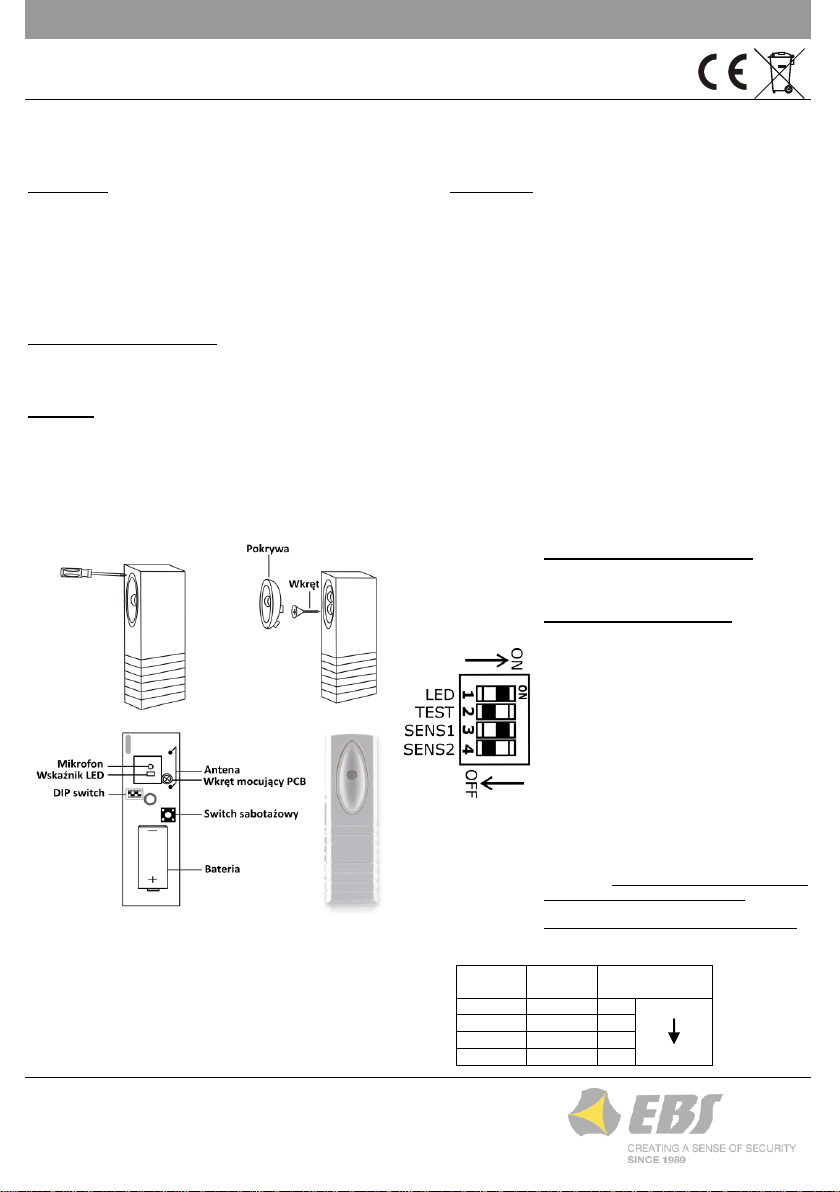

Fig. 2. Vista simplificada de la placa PCB
Control deslizante 1 (LED) - Indicador LED:
ON: encendido
OFF: apagado (menor consumo de energía)
Control deslizante 2 (TEST) - Modo de
funcionamiento
ON: Modo de prueba TEST habilitado
el modo de prueba se indica mediante un parpadeo
lento del LED azul; cuando se detecta el sonido de
baja frecuencia, el LED rojo parpadea lentamente,
cuando detecta la alta frecuencia, el diodo parpadea
rápidamente (este modo hace que la batería se
descargue más rápido); se recomienda que la prueba
del detector se realice con probadores de rotura de
vidrio generalmente disponibles que emitan sonidos
de alta frecuencia (parpadeo rápido del LED rojo en
el detector);
OFF: Modo de funcionamiento normal del
detector
Las alarmas de la zona controlada por el detector se
envían al panel de control con una frecuencia no
superior a una vez cada 3 minutos; durante el
funcionamiento normal, el detector debe configurarse
en este modo;
Controles deslizantes 3, 4 (SENS) - Niveles
de sensibilidad
Tab. 1. Posiciones de los controles deslizantes que determinan el nivel de
sensibilidad del detector.
Control deslizante 3
(SENS1)
Control deslizante 4
(SENS2)
EBS Sp. z o. o.
ul. Bronisława Czecha 59
04-555 Varsovia, POLONIA
Soporte técnico: +48 22 51 88 477
Sitio web: www.ebssmart.com
Fig. 1. Esquema de desmontaje de la carcasa
