Eaton Flexitech Exit Dual CG-S Manuel utilisateur

FlexiTech Exit Dual CG-S

x1x1

228 mm

120 mm

34 mm

139 mm

228 mm

120 mm

Ø 5mm

2,5 mm

x1 x1 x1

Manual / Betriebsanleitung

ZNO2058700 A 04/2021

Min. 5cm

If cable entry on the

right

Bei Leitungs von der

rechten Seite

c!Drilling zones to avoid

Zu vermeidende Bohrzonen

Break a cable entry by

using a screwdriver.

Leitungseinführung mit

einem Schraubendreher

öffnen.

Rigid or flexible wire

Starres oder flexibles Leitung

2,5 < Ø < 13,5 mm

Drill in the honeycomb zones (IP43) or in the 4 f lexible material parts (IP65).

Bohren Sie in den Wabenzonen (IP43) oder im flexiblen Material (IP65).

PZ0

+ 40 °C

- 20 °C

Target group: Skilled electricians

Zielgruppe : Elektrofachkraft

Intended application: Emergency lighting, not suitable for private use.

Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch.

FT2ED4ICGS

56 mm 68 mm 56 mm

37 mm

For working on the installation, please ensure first the emergency lighting system is blocked, the battery operation

is interrupted, and the mains is OFF.

Stellen Sie bei Arbeiten an der Installation sicher, dass zuerst das Notbeleuchtungssystem blockiert, der

Batteriebetrieb unterbrochen und das Stromnetz ausgeschaltet ist.

2FLEXITECH EXIT DUAL CG-S ZNO2058700 A 04/2021 www.eaton.com

Check the packaging for the whole cabling details.

Überprüfen Sie die Verpackung auf die gesamten Verkabelungsdetails

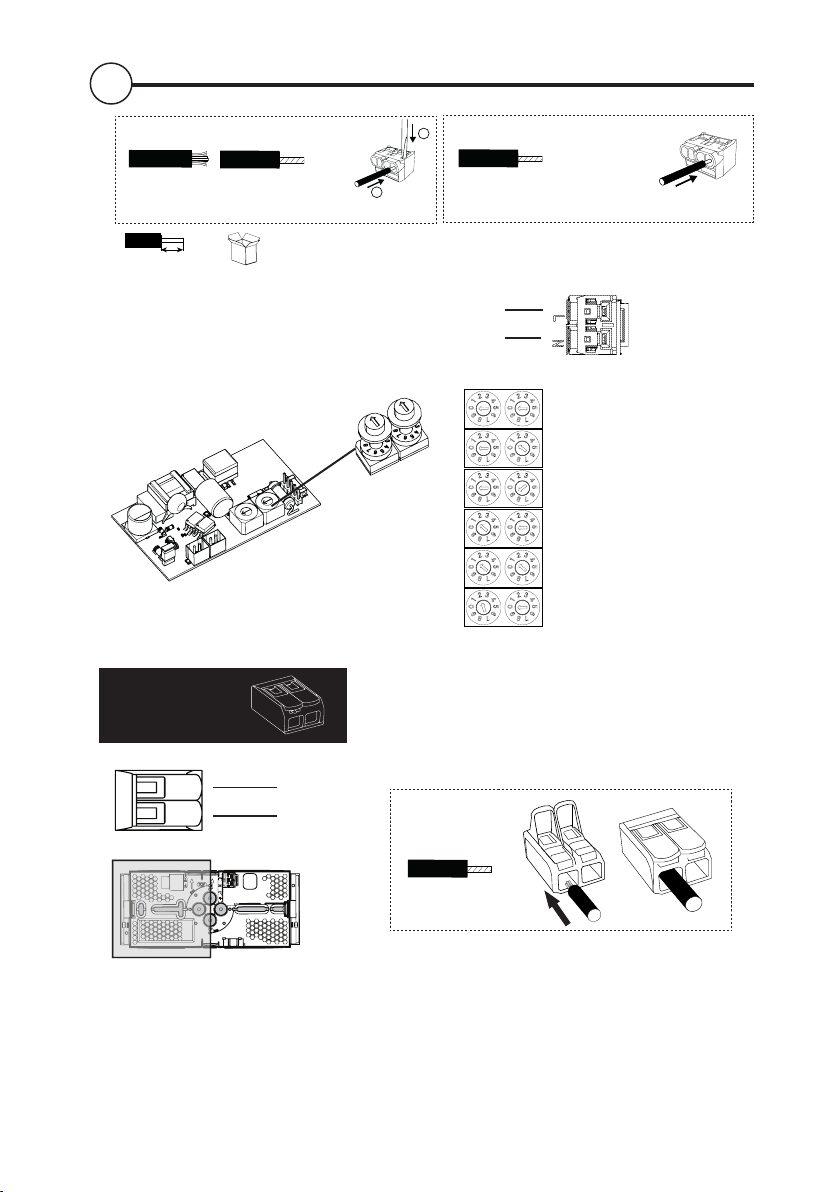

min. 8 mm

S < 1,5 mm² 1,5 < S < 2,5 mm²

220-240V AC - 50/60 Hz

176-275V DC

0 + 0 =

0 + 1 = 1

0 + 9 = 9

1 + 0 = 10

1 + 1 = 11

2 + 0 = 20

Max. 20

No address (without CG-S monitoring)/

Keine Adresse (ohne CG-S Überwachung)

Addressing/Adressierung

Use screwdriver to place and remove wire

Stecken und Entfernen der Leitungen mittels Schraubendreher

No screwdriver required for connection

Stecken der Leitung ohne Schraubendreher möglich

Optional

0,5 < S < 2,5 mm²

3FLEXITECH EXIT DUAL CG-S ZNO2058700 A 04/2021 www.eaton.com

See steps 4 c-d.

Siehe Schritte 4 c-d

Back / Rückseite

CEILING MOUNTING

DECKENMONTAGE

CLICK 2

CLICK 1

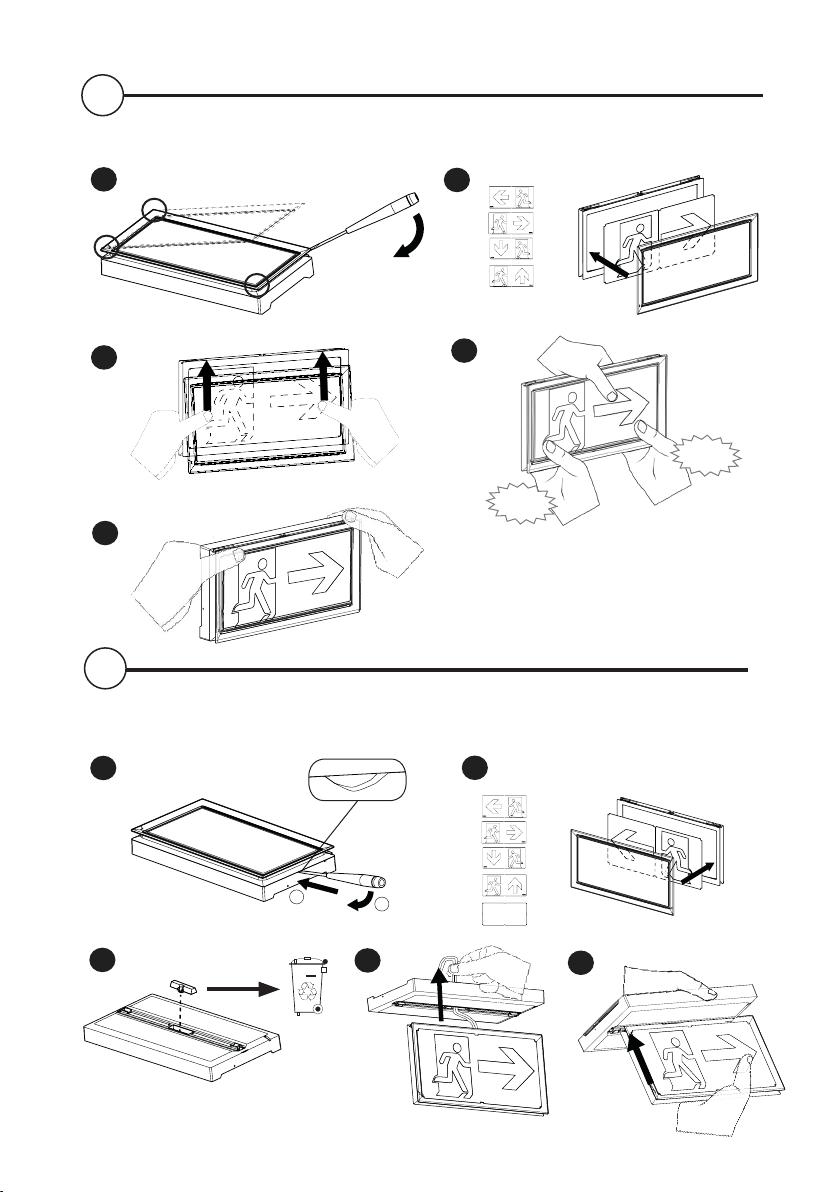

PICTOGRAM CONFIGURATION

PIKTOGRAMM-KONFIGURATION

Eaton

Cooper Sécurité SAS

PEE II - Rue Beethoven - BP10184

63204 RIOM CEDEX FRANCE

Tél. +33 (0)825 826 212 (0,15 € TTC/min)

www.cooperfrance.com

www.eaton.com

Eaton

EMEA Headquarters

Route de la Longeraie 7

1110 Morges, Switzerland

Eaton.eu

ZNO2058700 A- 04/2021

Eaton is a registered trademark.

All trademarks are property

of their respective owners.

CLICK

CBS

IP43 / IK07

EN60598.1

EN 60598.2.22

EN1838/ISO30061

FT2ED4ICGS

Not replaceable

Nicht austauschbar

16 x LED 3V 260mA

100 %

Eaton.com/recycling

3.9VA / 1.6W

Power consumption mains operation

(apparent/eective power)

Anschlussleistung Netzbetrieb

(Scheinleistung / Wirkleistung)

20M

When the life time of light source is over, replace the luminaire.

Wenn das Lebensdauerende der Lichtquelle erreicht wurde, ersetzen Sie

die Leuchte.

WEEE: Contact your local dealer
