Dynojet Power commander III Manuel utilisateur

i210-411 2003 Kawasaki Z1000 - PCIII USB - 1

2003 Kawasaki Z1000

Installation Instructions

Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com

Parts List

1 Power Commander

1 USB Cable

1 CD-ROM

1 Installation Guide

1 Power Adapter

2 Power Commander Decals

2 Dynojet Decals

1 Velcro®Strip

1 Alcohol Swab

You can also download the Power

Commander software and latest maps

from our web site at:

www.powercommander.com

The ignition MUST be turned

OFF before installation!

PLEASE READ ALL DIRECTIONS BEFORE STARTING INSTALLATION

Button Adjustment Display

Faceplate Buttons

USB Port

Expansion Port

1 Remove the main seat and the

passenger seat.

2 Remove the fuel tank

Note: The installation can be done

without removing the fuel tank

but it may be easier to remove

the fuel tank.

3 To remove the fuel line squeeze

the sides of the connector

(Fig. A). Disconnect the two

electrical connectors.

4 Lay the PCIII in the tail section

as shown in Fig. B temporarily.

5 Route the harness towards the

front of the bike. Keep the har-

ness between the frame and the

tail section.

6 Pull the L.H side of the tail

section out of the frame

grommet towards the front of

the tail section (Fig. C).

7 Route the PCIII harness under

the frame tab (Fig. C).

Fig. AFig. B

Fig. C

i210-411 www.powercommander.com 2003 Kawasaki Z1000 - PCIII USB - 2

Disconnect these lines

Frame tab

Squeeze this line to remove

PCIII harness

Grommet

PCIII harness

8 Route the ground wire from

the PCIII under the frame and

attach to the negative side of

the battery (Fig. D).

9 Locate the stock throttle body

connector under the fuel tank

(Fig. E).

10 Pull straight upwards on this

connector to remove from its

frame post.

11 Pull the stock connector

underneath the frame.

12 Unplug the stock connector

(Fig. F).

Fig. DFig. E

Fig F

i210-411 www.powercommander.com 2003 Kawasaki Z1000 - PCIII USB - 3

Pull upwards to remove

PCIII harness

Ground wire

Stock connectors

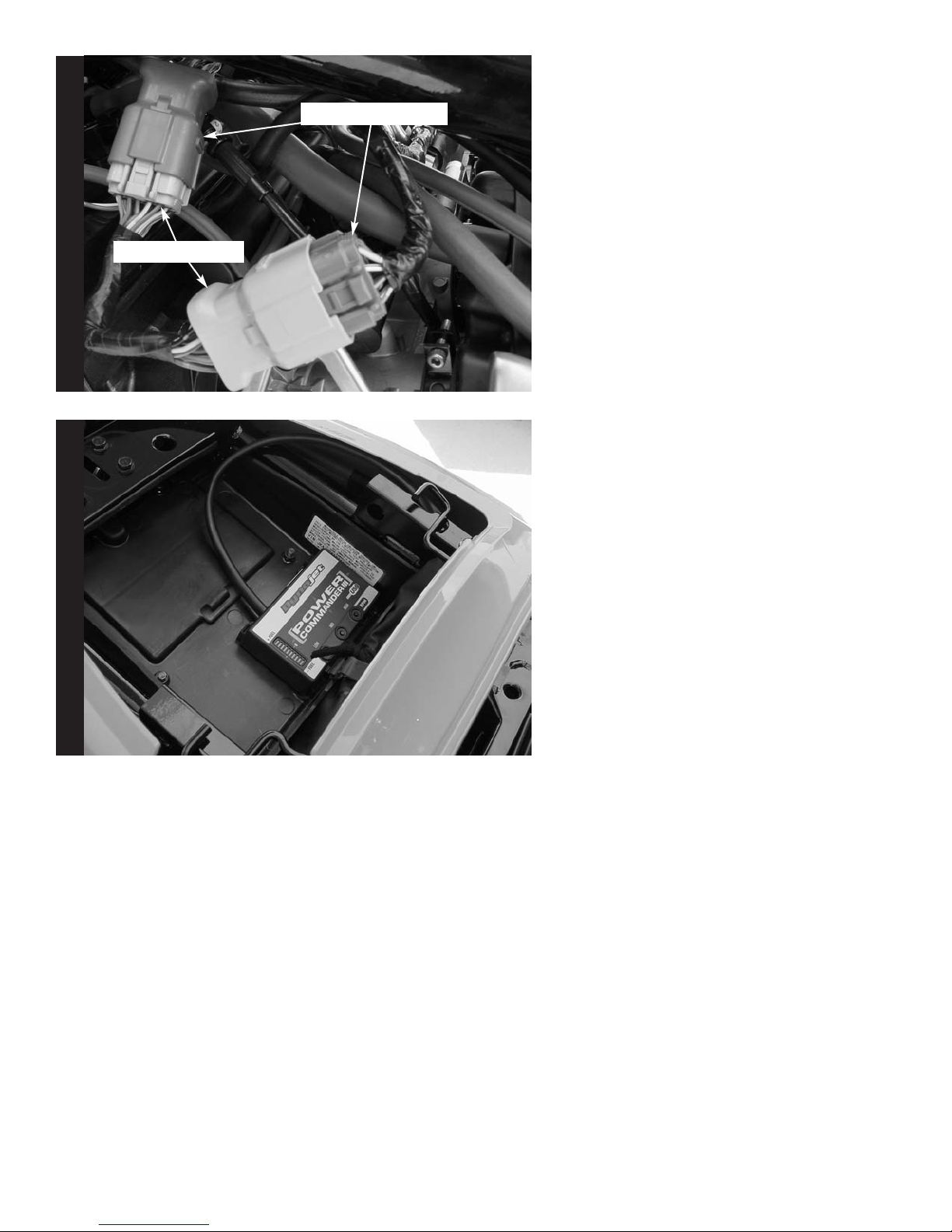

13 Plug the PCIII harness in-line of

the stock connectors (Fig. G).

14 Make sure the PCIII harness is

routed so that it will not get

pinched or damaged.

15 Reinstall the fuel tank

16 Clean the PCIII unit and inner

fender with the supplied alcohol

swab.

17 Use the supplied velcro to attach

the PCIII to the inner fender

(Fig. H).

18 Reinstall the seats.

Fig. GFig. H

i210-411 www.powercommander.com 2003 Kawasaki Z1000 - PCIII USB - 4

Stock connectors

PCIII connectors
