Dustcontrol TPR 53 Manuel utilisateur

TPR 5337kW

Bruksanvisning i original

Original instructions

Originalbetriebsanleitung

Oorspronkelijke gebruiksaanwijzing

Notice originale

Original brugsanvisning

VARNING!Läs bruksanvisningen före användning av maskinen.

WARNING!Read the instruction manual before using the machine.

ACHTUNG!Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme der Maschine

sorgfältig durch.

WAARSCHUWING!Lees de gebruiksaanwijzing voor het gebruik van de mach-

ine.

ATTENTION! Lisez le manuel d’instructions avant d’utiliser la machine.

ADVARSEL! Læs brugsanvisningen, inden maskinen anvendes.

Part No94115-B

2022-01-18

TPR 53, 37 kW - 1

Art nr 94115-B

Dustcontrol reserves the right to change speciﬁcations without notice and is under no obligation to alter

previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.

Dustcontrol reserverar sig för tryckfel och produktförändringar.

Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.

Tillverkare/Manufactured by/Hersteller/

Fabrikant/Fabriqué par:

Dustcontrol AB

Kumla Gårdsväg 14

SE-145 63 Norsborg

Tel: + 46 8 531 940 00

Fax: + 46 8 531 703 05

suppor[email protected]

www.dustcontrol.com

Såld av/Sold by/Verkauft von/Verkocht door/

Vendu par:

Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wij-

zigingen. Dustcontrol behoudt zich het recht voor de speciﬁcaties van haar machines te wijzigen zonder

voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvo-

ering en leveringsomvang kunnen plaatselijk afwijken.

Dustcontrol se réserve le droit de modiﬁer les spéciﬁcations sans indication préalable et sans aucune

obligation de changer les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions

faites dans ce livret.

Dustcontrol forbeholder sig ret til at ændre speciﬁkationerne uden forudgående varsel og er ikke forpligtet

til ændring af tidligere leverede produkter. Dustcontrol er ikke ansvarlig for trykfejl etc. i denne manual.

2022-01-18

TPR 53, 37 kW - 2

Art nr 94115-B

Innehållsförteckning

Säkerhetsföreskrifter _________ 5

Mått och uppställning_________ 5

Tekniska data_______________ 6

Funktionsbeskrivning_________ 7

Installation ________________7-8

Provkörning ________________ 9

Underhåll________________9-10

Tillbehör__________________ 11

Garanti___________________ 11

Felsökning________________ 12

Reservdelar_____________44-46

Vakuumventil______________ 56

EG-försäkran __________ 57 -58

Dustcontrol Worldwide_______ 59

Contents

Safety Considerations _______ 13

Dimensions and Arrangements 13

Technical Data_____________ 14

System Description _________ 15

Installation ______________15-16

Test Running ______________ 17

Service_________________17-18

Accessories_______________ 19

Warranty _________________ 19

Trouble Shooting ___________ 20

Spare Parts _____________53-55

Vacuum relief valve _________ 56

EC-declaration__________ 57 -58

Dustcontrol Worldwide_______ 59

Inhaltsverzeichnis

Sicherheitsvorschriften ______ 21

Maße und Aufstellung _______ 21

Technische Daten __________ 22

Funktionsbeschreibung ______ 23

Installation ______________23-24

Probelauf_________________ 25

Wartung________________25-26

Zubehör__________________ 27

Gewährleistung ____________ 27

Fehlersuche_______________ 28

Ersatzteile ______________53-55

Vakuumventil______________ 56

EG Konformitätserklärung_ 57 -58

Dustcontrol Worldwide_______ 59

SVENSKAENGLISHDEUTSCH

Inhoud

Veiligheidsvoorschriften______ 29

Afmetingen _______________ 29

Technische gegevens _______ 30

Systeem beschrijving________ 31

Installatie _______________31-32

Testen ___________________ 33

Service_________________33-34

Accessoires_______________ 35

Garantie__________________ 35

Probleemoplossingen _______ 36

Onderdelen _____________53-55

Onderdrukklep_____________ 56

EG-verklaring___________ 57 -58

Dustcontrol Wereldwijd ______ 59

NEDERLANDS

Sommaire

Conditions de sécurité_______ 37

Dimensions et Arrangements _ 37

Données techniques ________ 38

Description du système______ 39

Installation ______________39-40

Test de fonctionnements _____ 41

Service_________________41-42

Accessoires_______________ 43

Garantie__________________ 43

Dépannage _______________ 44

Pieces detachees ________53-55

Soupape de Régulation______ 56

CE de conformité________ 57 -58

Dustcontrol Worldwide_______ 59

FRANCAIS

2022-01-18

TPR 53, 37 kW - 3

Art nr 94115-B

Sikkerhedsregler ___________ 45

Tekniske data______________ 46

Funktionsbeskrivelse________ 47

Dimensioner og opstilling ____ 47

Installation ______________48-49

Afprøvning________________ 49

Vedligeholdelse __________50-51

Tilbehør __________________ 51

Garanti___________________ 51

Fejlﬁnding ________________ 52

Reservedele ____________53-55

Vakuumventil______________ 56

EG-konformitetserklæring _ 57 -58

Dustcontrol Worldwide_______ 59

DANSK

Indholdsfortegnelse

2022-01-18

TPR 53, 37 kW - 4

Art nr 94115-B

Säkerhetsföreskrifter

Läs hela detta instruktionshäfte innan maskinen

startas.

Utrustningen får monteras och skötas endast av

behöriga personer som tagit del av denna skrift.

Dustcontrol ansvarar ej för skador på utrustningen

somuppkommitpgafelaktig installationeller felaktigt

handhavande av utrustningen.

Varning! Vid användandet av elektriska maskiner

ska nedanstående grundläggande säkerhetsföre-

skrifter följas för att minska risken för brand, elstöt

eller personskada.

1. Arbetsmiljön

Håll utrymmet vidcentralenhetenrent.Lagrael-

lerhanteraintelättantändligavätskorellergaser

i närheten.

2. Överbelastning

Vid larmindikation - återstarta inte maskinen

förrän felet är konstaterat och åtgärdat. Använd

maskinen för avsett ändamål och följ föreskrif-

terna för det material som sugs.

3. Kroppsskador

Varning för starkt undertryck

Starta aldrig pumpen utan att kanalerna är an-

slutna och justera aldrig vakuumventilen under

drift. Låtaldrig sugpunkten kommai kontaktmed

någonkroppsdel.Provaaldrigundertrycketmed

handﬂatan eller andra kroppsdelar. Det starka

undertrycket kan skada hudens blodkärl.

Varning för het utblåsluft.

Tänk på att utblåsningsluften kan vara 150 oC

varm.

4. Elektricitet

En separat, låsbar arbetsbrytare måste instal-

leras och vara lätt åtkomlig från den plats där

pumpen står. Försök aldrig att på egen hand

ändra elektriska kopplingar. Ett fel kan medföra

livsfara. Den elektriska installationen får endast

utföras av behörig elektriker. Se också punkt

7 - Varning.

5. Viktig åtgärd

Brytoch låsarbetsbrytaren före demontering av

skyddsplåtar och kanaler.

6. Kontroll av skador

Kontrollera regelbundet att maskinen inte har

skador eller förslitningar. Uppstår skador ska

dessa åtgärdas av en auktoriserad serviceverk-

stad som är godkänd av Dustcontrol eller av

Dustcontrol själva.

7. Varning

Använd endast tillbehör och utbytesdelar som

ﬁnns i Dustcontrols katalog.

OBS! Vid användandet av felaktiga delar eller

piratdelar (framförallt ﬁlter och plastsäckar) kan

maskinen läcka hälsofarligt damm med person-

skador som följd.

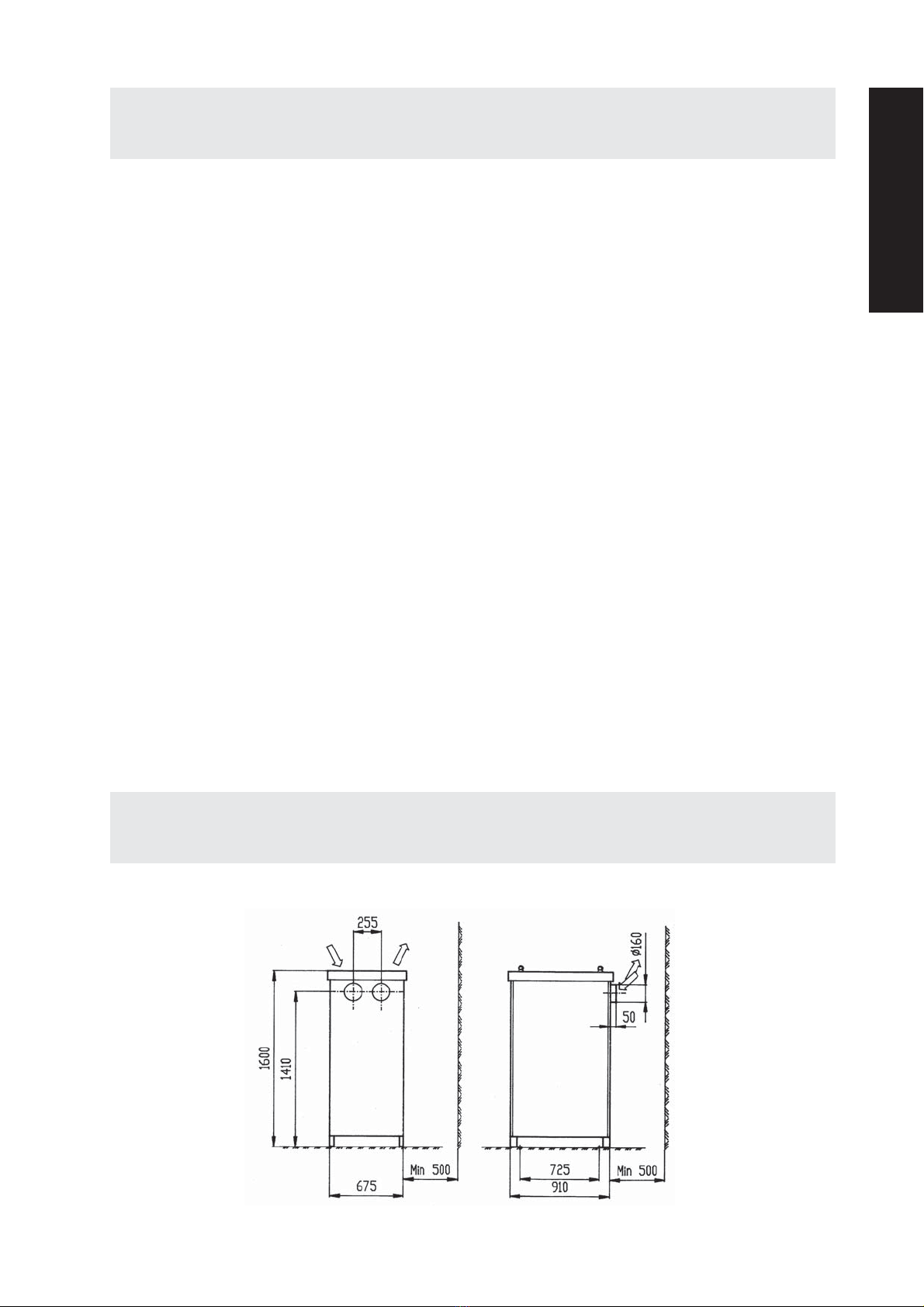

Mått och uppställning

TPR 35, TPR 40, TPR 43, TPR 47, TPR 50, TPR 53

SVENSKA

2022-01-18

TPR 53, 37 kW - 5

Art nr 94115-B

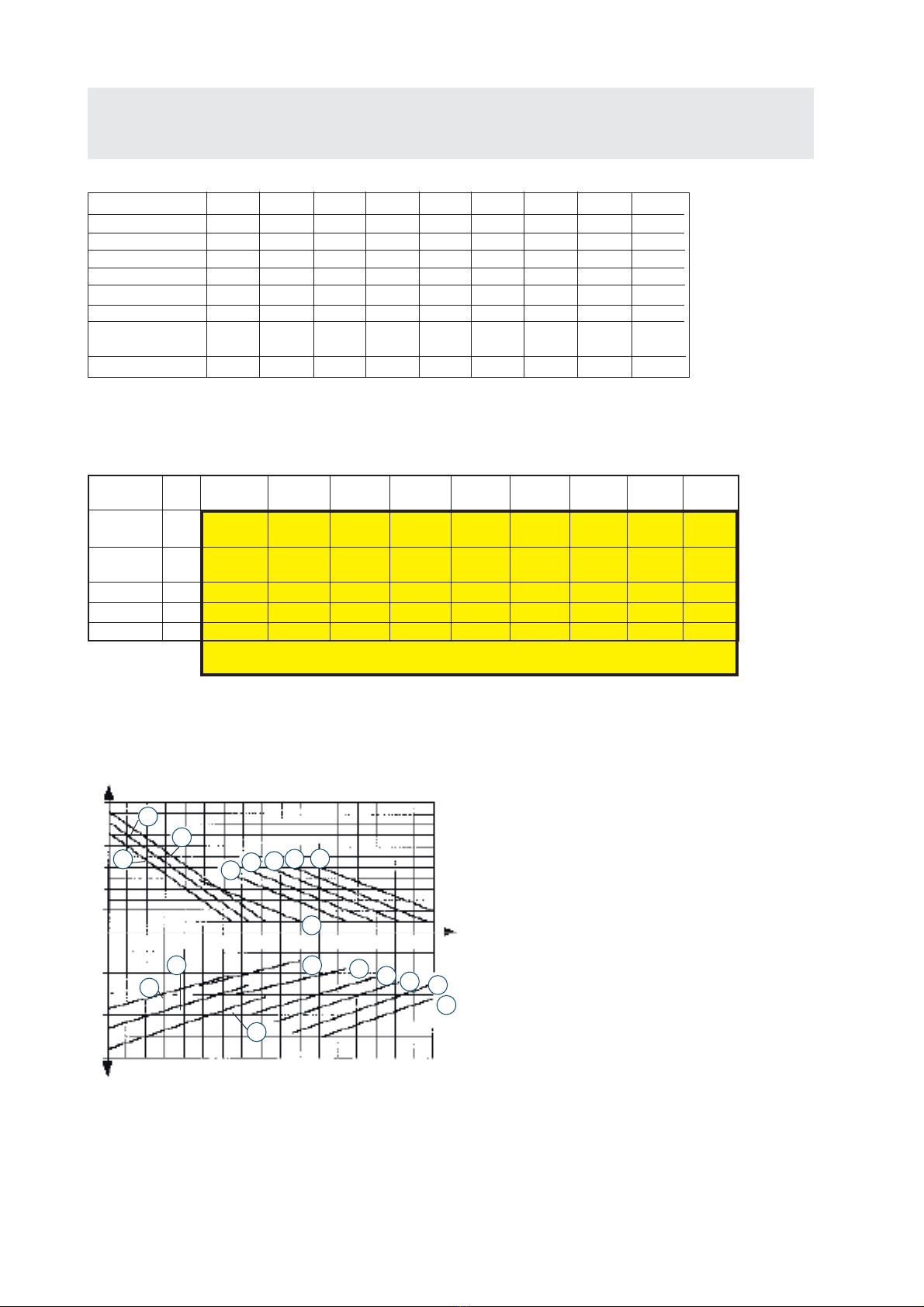

Tekniska data

TRYCKALSTRING OCH EFFEKTFÖRBRUKNING

kPa Pu

kW P

200 400 600 800 1000 1200 1400 1600

425

m3/h

1. TPR 35 11 kW

2. TPR 40 15 kW

3. TPR 43 18,5 kW

4. TSR 43 18,5 kW

5. TPR 47 22 kW

6. TSR 47 22 kW

7. TPR 50 30 kW

8. TSR 50 30 kW

9. TPR 5337kW

Benämning TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50 TPR 53

Standardmotor kW 11 15 18,5 18,5 22 22 30 3737

Varvtal rpm 3500 4000 4300 4300 4700 4700 5000 5000 5300

Vikt kg 400 400 430 430 450 450 530 530 530

Max dP kPa 22 26 28 46 29 50 30 54 30

Nominellt tryck kPa 20 22 22 35 23 37 25 40 23

Max Q m3/h 1000 1200 1400 650 1500 700 1600 800 1800

Ljudnivå

kåpa 1m dB(A) 66 66 66 66 66 66 66 66 66

Inlopp/Utlopp Ømm 160/160 160/160 160/160 108/108 160/160 108/108 160/160 108/108 160/160

MÄRKEFFEKT

Art. nr.

Kapacitetskurvorna är mätta som den faktiskt tillgängliga kapaci-teten

i ett sugsystem. Det innebär att utloppsförluster från ett normalt utlopp

(ljuddämpare och backventil/böj) har subtraherats från pumpens/äktens

tryckalstring. Med diusor på utlopp kan högre undertryck erhållas.

Angivna luftöden gäller luft av normalt tryck (101,3 kPa) och normal

temperatur (20oC).

Vakuumalstrarna kan användas även för blås och ger då ett högre tryck

än vid sug.

Hz TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50 TPR 53

11 kW 15 kW 18.5 kW 18.5 kW 22 kW 22 kW 30 kW 37kW 37kW

220-240/

380-420 50 - 106802 107202 107252 107702 107752 109202 109252

380-420/

660 50 106600 106800 107200 107250 107700 107750 109200 109250

500 50 - 106801 107201 107251 107701 107751 109201 109251

575 60 - 106806 107206 107256 107706 107756 109206 109256

220/440 60 - 106804 107204 107254 107704 107754 109204 109254

2022-01-18

TPR 53, 37 kW - 6

Art nr 94115-B

109300

109302

109306

109307

Funktionsbeskrivning

Sidokanalstyp

Dustcontrol TPR är turbopumpar av sidokanalstyp

med två turbinhjul. Mellan inlopp och utlopp löper

skovlar genom en passage med mycket små spel.

Det är därför viktigt att det inte kommer in några

partiklar i pumpen - haveririsk! Turbopumpen kom-

primerar luft och det är därför helt naturligt att den

blir het under drift.

Kylluft

Dustcontrols TPR turbopumpar är remdrivna i två

parallellkopplade steg. Kylluft släpps in genom en

vakuumventil vars trycknivå kan justeras. Anlägg-

ningens trycknivå kan då hållas konstant även om

luftﬂödet ändras.

Luft hämtas från pumpens botten. Luftens pas-

sage får inte hindras. Skyddsgaller mot löv, papper

etc levereras med som standard.

Backventil

TPR har backventil på inloppet för att förhindra

baksug.

Remdrift

Pumpen är remdriven. Utväxling och motor-storlek

bestämmer pumpens kapacitet.

Om man behöver ändra kapaciteten är det möjligt

att byta motor, remskivor och kilremmar. Om detta

blir aktuellt - kontakta Dustcontrol för mer informa-

tion. Se adresser och telefonnummer längst bak i

denna instruktion.

Termoprotektor

Turbopumpen är utrustad med en termo protektor.

Om friliggande lagret blir varmare än 120 OC löser

termoprotektorn ut. Termopro-tektorn måste vara

kopplad till elskåpet.

Installation

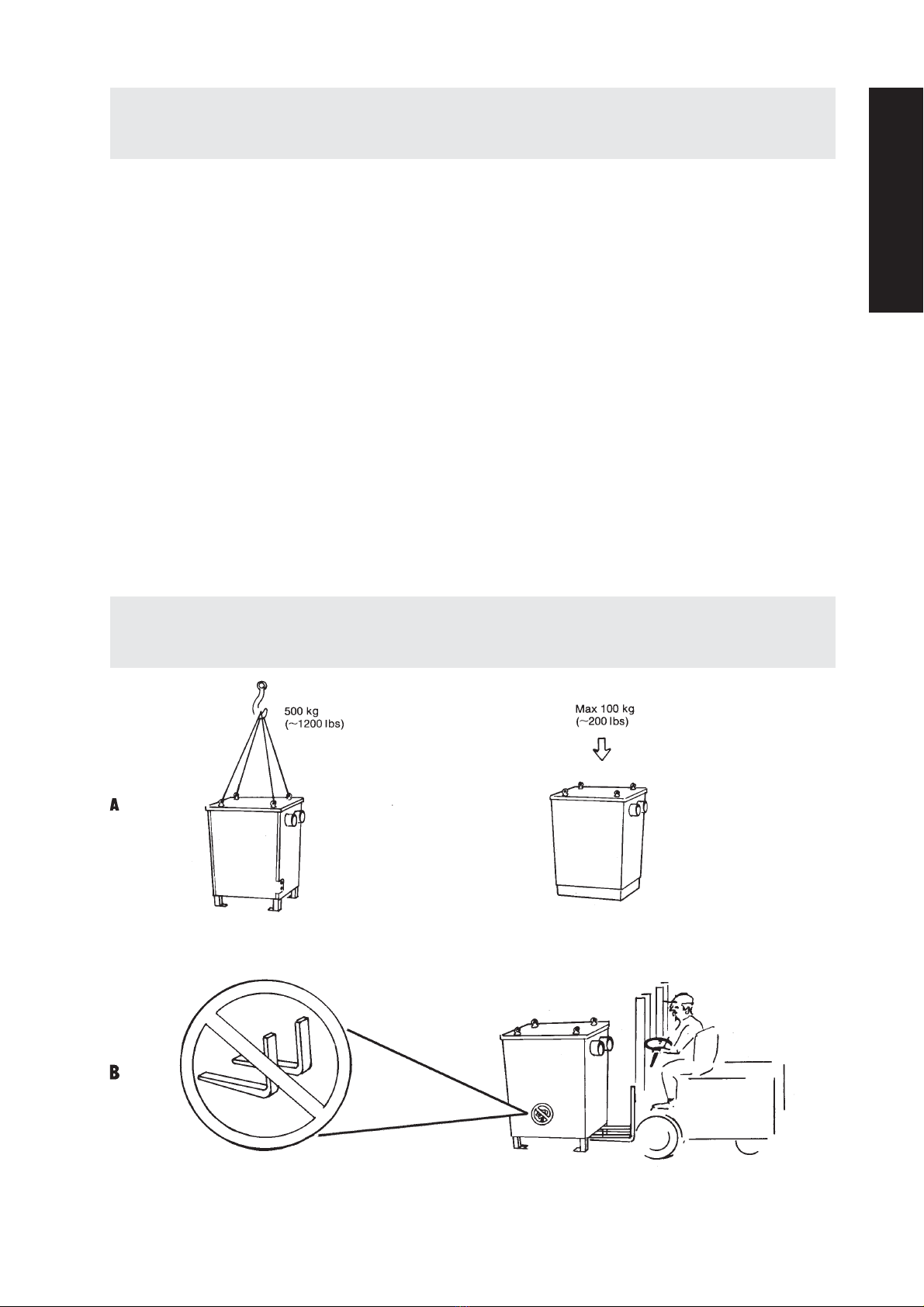

A. Tillåtna belastningar vid montage.

B. Lyft ej från denna sida.

SVENSKA

2022-01-18

TPR 53, 37 kW - 7

Art nr 94115-B

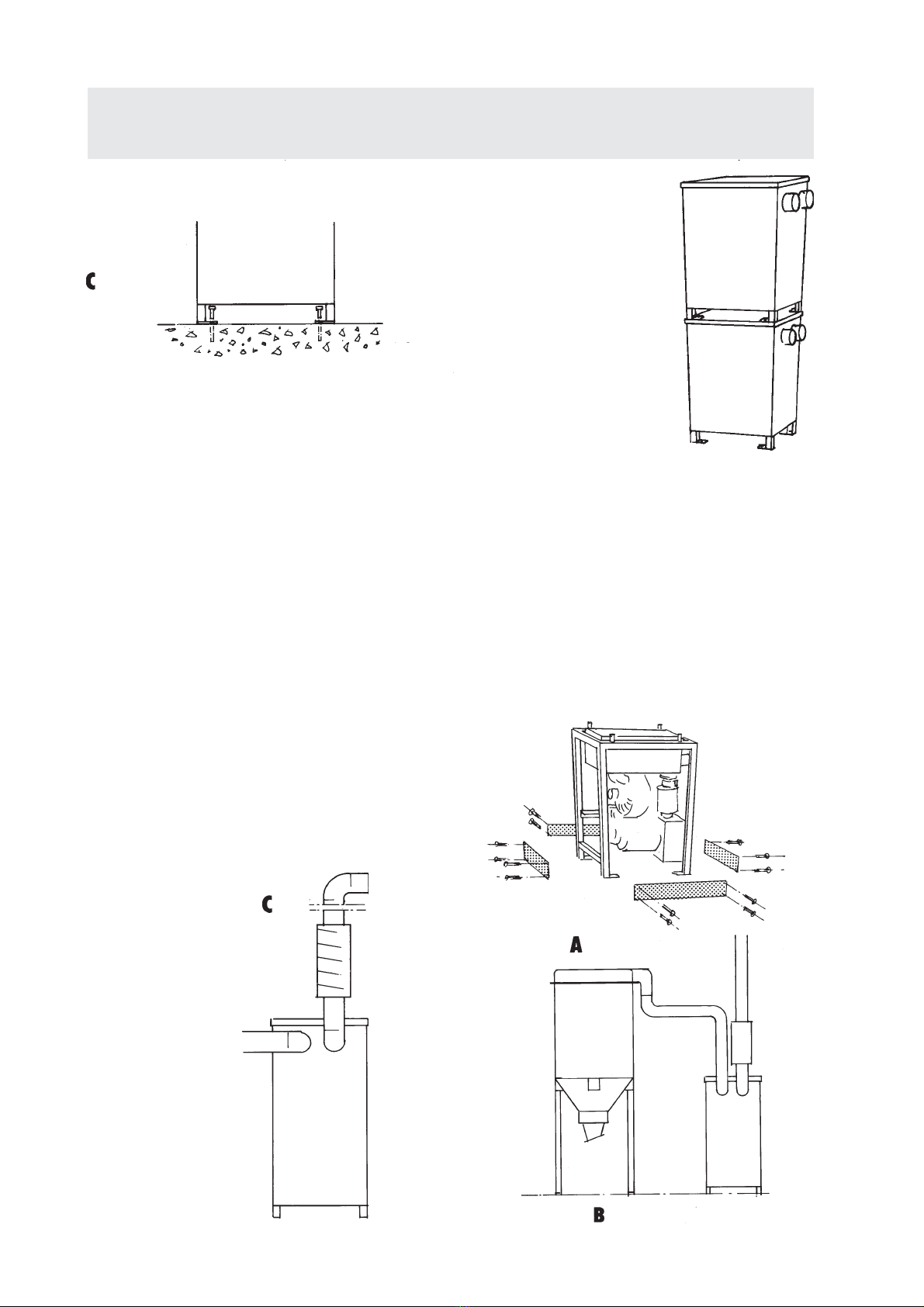

Installation

C. Pumpen ska monteras på betongfundament. Den är även förberedd för

montering ovanpå en annan pump.

1. Skruva fast pumpen i betongplattan.

2. Ta loss skyddsplåtarna och skruva vid behov

fast skyddsgallren. Se ﬁgur A.

3. Anslut inlopp och utlopp. Starta aldrig pumpen

utan att kanalerna är anslutna.

4. Inloppet ska alltid vara anslutet till en stoftav-

skiljare med ﬁlter - se ﬁgur B. Inga partiklar får

komma in i pumpen.

5. Utloppet kan utrustas med ljuddämpare. Ut-

loppsljudet sänks då från ca 75 dB(A) till ca

62-64 dB(A). Se Tillbehör på sidan 10.

6. Om utloppet riktas uppåt ska det avslutas med

en böj så att inte regnvatten kommer in i utlop-

pet, se ﬁgur C. Tänk på att blåsluften kan vara

100-150 OC varm.

7. Den elektriska installationen ska göras av behö-

rig elektriker. En separat, låsbar arbetsbrytare

ska monteras i närheten av pumpen.

8. Pumpens termoprotektor måste kopplas in för

att garantin ska gälla.

9. Styrskåpet ska utrustas med termiskt motor-

skydd som ställs och testas av elektriker. Kon-

trollera att pumpen har rätt rotationsriktning.

2022-01-18

TPR 53, 37 kW - 8

Art nr 94115-B

Provkörning

1. Se till att arbetsbrytaren är frånslagen och

låst. Kontrollera remspänningen (se ﬁgur B på

nästa sida). Låt remskivorna rotera och lyssna

så att inga skrapande ljud hörs. Kontrollera att

inlopp och utlopp är ordentligt anslutna samt

att vakuumventilen sitter på plats.

2. Montera skyddsplåtarna. Kontrollera så att det

är möjligt att starta pumpen utan att någon

som beﬁnner sig i närheten kan skadas och att

alla uttag i systemet är stängda.

3. Anslut en manometer till sugsidan så nära

pumpen som möjligt. Manometern ska vara

kalibrerad till minst -50 kPa.

4. Slå till arbetsbrytaren. Starta pumpen och

lyssna. En hög ton från turbinhjulen hörs. När

pumpen hämtar luft från vakuumventilen hörs

även ett svagt väsande.

5. Mät trycket på sugsidan. Jämför med det

tryck som anläggningen är dimensionerad för.

Trycket kan justeras genom att

vakuumventilens inställning ändras, se - Änd-

ring av vakuumventilens undertryck.

6. Kontrollera sugsystemets funktion.

7. Öppna det antal uttag som systemet är dimen-

sionerat för och kontrollera att vakuumventilen

nu är helt stängd.

8. Det är helt normalt att pumpens utlopp blir

mycket varmt efter någon timmes körning.

Underhåll

Pumpen ska ses över minst två gånger per år och

smörjas enligt smörjintervallerna, se sid 9.

1. Starta pumpen och lyssna efter missljud. När

alla uttag är stängda ska det höras ett svagt

väsande från vakuumventilen.

2. Stäng av pumpen och lås arbetsbrytaren.

3. Ta bort skyddsplåtarna.

4. Dra runt remskivorna och lyssna efter miss-

ljud.

5. Kontrollera slitaget på remmarna och byt vid

behov. Antingen byter man alla remmar eller

ingen. Se ﬁgur A.

Byte av remmar

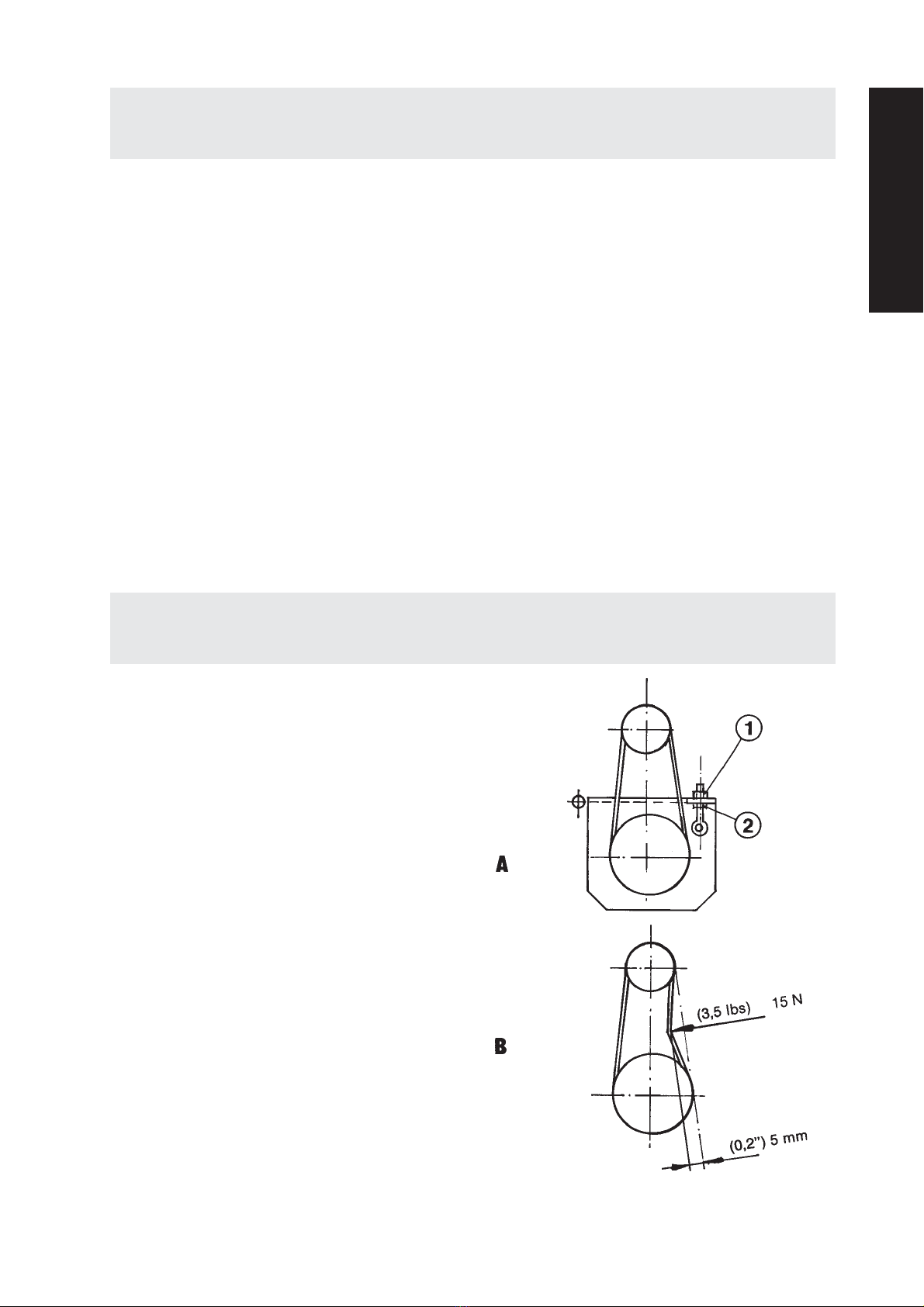

- Lyft motorn med mutter (1) och lossa rem-

marna.

- Byt remmar.

- Spänn remmarna med mutter (2). Justera

spänningen. Se ﬁgur B.

SVENSKA

2022-01-18

TPR 53, 37 kW - 9

Art nr 94115-B

Underhåll

p TPR 53

22 kPa 1500 h

25 kPa 1500 h

28 kPa 1000 h

30 kPa 750 h

40 kPa -

6. Kontrollera att remskivorna inte är skeva och

att axlarna är parallella. Remskivorna ska

ligga i linje med varandra. Pumpens vinkel kan

justeras med skruv (3), ﬁgur C.

7. Turbopumpens lager ska smörjas med Dust-

control lagerfett för turbopumpar, art nr 9928.

Smörjning

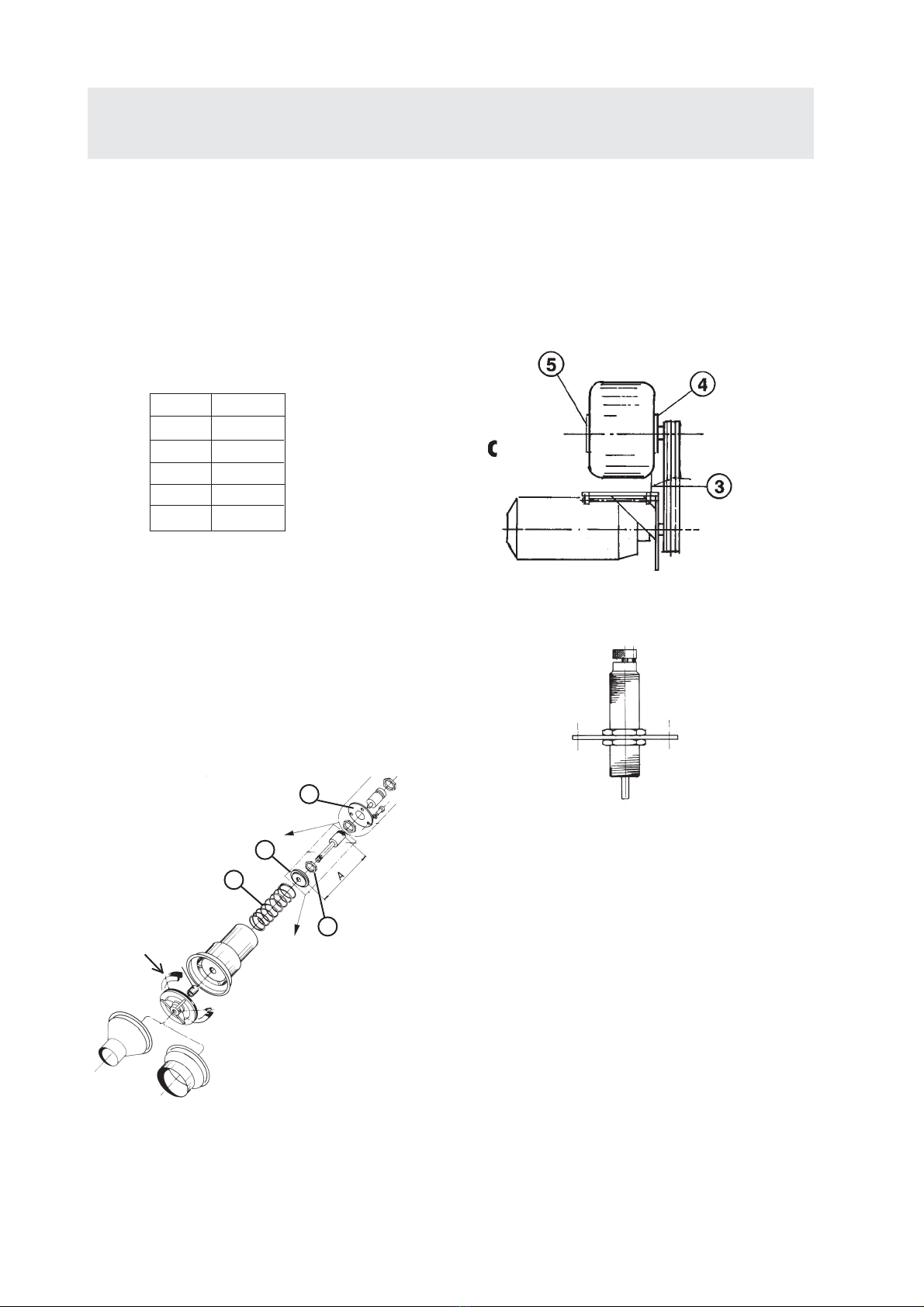

- Pressa in fett i främre lagrets smörjnippel (4).

Se ﬁgur C.

- Lossa bakre lagrets kylﬂäns (5). Kontrollera

fettets kondition och fyll på nytt fett till 2/3 av

lockets volym.

- Kontrollera O-ringen (Art nr 4789) och sätt

tillbaka kylﬂänsen.

Smörjintervall

8. Demontera, rengör och smörj vakuumventilen.

Se ﬁgur D nedan. Kontrollera gummipack-

ningen, ﬁg E. Om den är sprucken eller har

hårdnat bör den bytas (art nr 4710).

Kontrollera stötdämparens (ﬁgur F) funktion.

Ändring av vakuumventilens undertryck

Vakuumventilen är inställd på ett nominellt under-

tryck (18 kPa). Om detta behöver ändras gör du så

här:

- Anslut en manometer till sugsidan och mät vid

full strypning.

- Stäng av strömmen och demontera vakuum-

ventilen.

- Ta loss dämparlocket (1) och mät avstånd A.

D1.

- Justera genom att lossa kontramuttern (3).

Vrid därefter fjädertallriken (4). En hoptryck-

ning av fjädern (2) med 1,5 mm ger ca 1 kPa

större undertryck.

- Montera vakuumventilen och kontrollera un-

dertrycket.

9. Se över anslutningar och kablar så att de

är intakta.

10. Sätt tillbaka skyddsplåtarna, slå på strömmen

och provkör pumpen.

2022-01-18

TPR 53, 37 kW - 10

Art nr 94115-B

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Dustcontrol Aspirateur

Dustcontrol

Dustcontrol DC 1800 TR EX Manuel utilisateur

Dustcontrol

Dustcontrol DC 3800 Manuel utilisateur

Dustcontrol

Dustcontrol DC 5900H Asbest Manuel utilisateur

Dustcontrol

Dustcontrol DC 2800c Instructions d'installation

Dustcontrol

Dustcontrol DC Tromb 600 Manuel utilisateur

Dustcontrol

Dustcontrol DC 2800 EX RVS Manuel utilisateur

Dustcontrol

Dustcontrol DC Tromb 400c Manuel utilisateur

Dustcontrol

Dustcontrol DC 5800 H Turbo EX Manuel utilisateur

Dustcontrol

Dustcontrol DC 1800 Manuel utilisateur

Dustcontrol

Dustcontrol DC 3900 Twin Manuel utilisateur

Dustcontrol

Dustcontrol DC 3800 H Turbo EX Manuel utilisateur

Dustcontrol

Dustcontrol DC 11-Module XL Series Instructions d'installation

Dustcontrol

Dustcontrol DC 3800 H Turbo EX Manuel utilisateur

Dustcontrol

Dustcontrol DC 1800 H Manuel utilisateur

Dustcontrol

Dustcontrol DC 2900 Manuel utilisateur

Dustcontrol

Dustcontrol DC Tromb Turbo Manuel utilisateur

Dustcontrol

Dustcontrol TPR 35 Instructions d'installation

Dustcontrol

Dustcontrol DC 3800c Twin Instructions d'installation

Dustcontrol

Dustcontrol DC 5900 TR Manuel utilisateur

Dustcontrol

Dustcontrol DC 3800c Turbo Manuel utilisateur

Dustcontrol

Dustcontrol S 21000-EX Manuel utilisateur

Dustcontrol

Dustcontrol DC Tromb 400 H Asbest Manuel utilisateur

Dustcontrol

Dustcontrol DC 1800 H Manuel utilisateur

Dustcontrol

Dustcontrol DC 1800 Autostart Manuel utilisateur

Manuels Aspirateur populaires d'autres marques

Bissell

Bissell LittleGreen Proheat 1425 Series Manuel utilisateur

Panasonic

Panasonic MC-YL637S147-AE Manuel utilisateur

NEFF

NEFF N17XH10 0 Series Manuel utilisateur

LG A9 Series Manuel utilisateur

Oreck

Oreck Cordless Captura BK51700 Series Manuel utilisateur

Kogan

Kogan KAVACROBVWA Manuel utilisateur

Kränzle

Kränzle VENTOS 50 ID Guide de l'utilisateur

EVVO

EVVO Ai35 Manuel utilisateur

DeWalt

DeWalt DWH200D Manuel utilisateur

Pontec

Pontec Pondomatic Vacuum Cleaner Manuel utilisateur

Cleanmaxx

Cleanmaxx PC-P007E Manuel utilisateur

Exido

Exido 240-114 Manuel utilisateur

RIDGID

RIDGID WD1685AU0 Manuel utilisateur

Ezviz

Ezviz RE4P Manuel utilisateur

STG global

STG global TANVAC HDV3000 Manuel utilisateur

Shark

Shark ROTATOR PRO COMPLETE NV550 Series Manuel utilisateur

Factory

Factory M3340 Manuel utilisateur

Shop-Vac

Shop-Vac VN92 SERIES Manuel utilisateur
