DOTLUX LUNAsilver-sensor Manuel utilisateur

Bedienungsanleitung

User manual

Mode d‘emploi

Instrucciones de uso

Istruzioni per l‘uso

08/2021

shop.dotlux.de --> item-no --> Downloads

LUNAsilver-sensor

4833-0FW160

- LUNAsilver-sensor

- Bedienungsanleitung / User manual / Mode d‘emploi /

Inrucciones de uso / Iruzioni per l‘uso

Produktdaten / Product data / Données sur le produit /

Datos del producto / Dati del prodotto

Lieferumfang / Scope of delivery / Étendue de la livraison /

Alcance de la entrega / Ambito di consegna

mm W K V °C PF CRI

48330FW160 Ø490x105 160 ° 36

3000

4000

5700

220  240 AC 20 °

+40 ° >0,9 >82

Dieses Produkt enthält eine Lichtquelle der

Energieefﬁzienzklasse G.

Bestimmungsgemäße Verwendung

Ortsfeste Leuchte im Innenbereich und über-

dachten Außenbereich.

Konformität

Hiermit erklärt DOTLUX GmbH, dass dieses

Produkt den EU-Richtlinien RED 2014/53/EU,

RoHS 2011/65/EU und der Ökodesign-Richt-

linie 2009/125/EG entspricht.

This product contains a light source of ener-

gy efﬁciency class G.

Intended use

Fixed luminaire for indoor use and covered

outdoor use.

Conformity

DOTLUX GmbH hereby declares that this

product complies with the EU Directives RED

2014/53/EU, RoHS 2011/65/EU and the Eco-

design Directive 2009/125/EC.

Ce produit contient une source lumineuse

de classe d‘efﬁcacité énergétique G.

Utilisation appropriée

Luminaire ﬁxe pour l‘intérieur et l‘extérieur

couvert.

Conformité

DOTLUX GmbH déclare par la présente que

ce produit est conforme aux directives eu-

ropéennes RED 2014/53/EU, RoHS 2011/65/

EU et à la directive sur l‘écoconception

2009/125/CE.

Este producto contiene una fuente de luz de

clase de eﬁciencia energética G.

Uso prescrito

Luminarias ﬁjas para uso en interiores y ex-

teriores cubiertos.

Conformidad

DOTLUX GmbH declara por la presente que

este producto cumple con las directivas de

la UE RED 2014/53/EU, RoHS 2011/65/UE y

la Directiva de Ecodiseño 2009/125/CE.

Questo prodotto contiene una sorgente

luminosa di classe di efﬁcienza energe-

tica G.

Uso previsto:

Apparecchio ﬁsso per uso interno e per uso

esterno coperto.

Conformitá

DOTLUX GmbH dichiara che questo prodotto

è conforme alle direttive UE RED 2014/53/

EU, RoHS 2011/65/UE e alla direttiva sulla

progettazione ecocompatibile 2009/125/CE.

1 2

L = braun / brown / brun / marrón / marrone

= gelb-grün / yellow-green / jaune-vert /

amarillo-verde / giallo-verde

N = blau / blue / bleu / azul / blu

Regelung der Farbtemperatur / Colour temperature control / Contrôle de la température des

couleurs / Control de la temperatura del color / Controllo della temperatura del colore

Schalter auf der Platine / Switches on the circuit board / Commutateurs sur la carte de

circuit imprimé / Interruptores en la placa de circuitos / Interruttori sulla scheda del circuito

5700 K 3000 K 4000 K

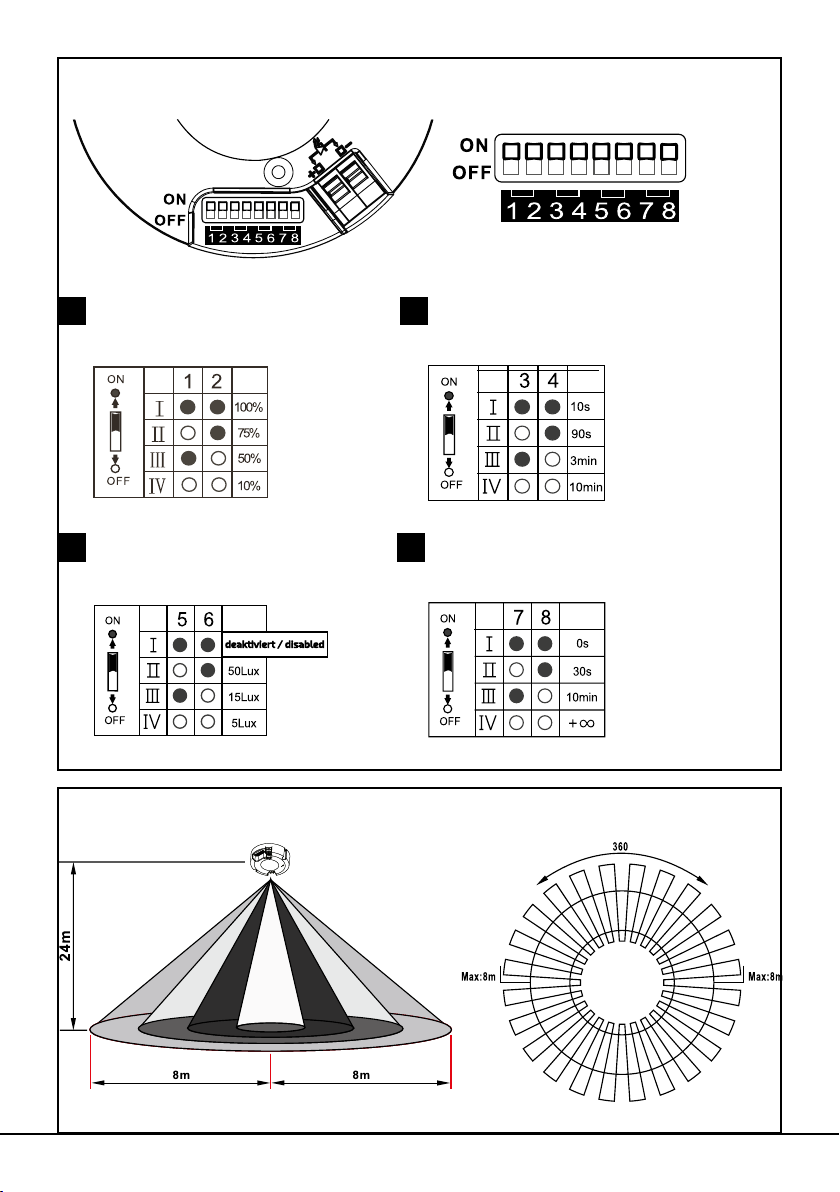

Einstellung Sensor / Sensor setting / Réglage du capteur / Ajuste del sensor /

Impostazione del sensore

Erfassungsbereich / coverage area /

Couverture / Cobertura / Copertura

Leuchtdauer / Lighting duration / Durée d‘éc-

lairage / Duración de la iluminación / Durata

dell‘illuminazione

Tageslichtsensor / Daylight sensor /

Capteur de lumière du jour / Sensor de

luz diurna / Sensore di luce diurna

Nachleuchtdauer / Afterglow duration / Durée

de la rémanence / Duración del resplandor /

Durata del postluminescenza

c d

Erfassungsbereich / coverage area / Couverture / Cobertura / Copertura

Vor der ersten Benutzung / Haftungs-

hinweise

Liebe Kundin, lieber Kunde,

entpacken Sie das Produkt vorsichtig und

prüfen Sie es auf Vollständigkeit und Un-

versehrtheit. Bei Beschädigungen am Kabel,

Glas oder den elektrischen Teilen darf die

Leuchte nicht betrieben werden. Wenden

Sie sich in solch einem Falle umgehend an

die unter Punkt 9 genannte Serviceadresse.

Lesen Sie diese Anleitung sorgfältig durch.

Sie vermeiden dadurch Fehler, die zu einer

Gefahr oder Funktionsstörung führen könn-

ten. Bewahren Sie die Anleitung für spätere

Fragen auf. Geben Sie die Anleitung an jeden

nachfolgenden Besitzer oder Benutzer des

Produkts weiter. Stellen Sie sicher, dass ge-

gebenenfalls jede erhaltene Ergänzung an

die Anleitung beigefügt ist. Der Hersteller

kann nicht für Personen- oder Sachschäden

verantwortlich und/oder haftbar gemacht

werden, die verursacht werden durch:

- unsachgemäße Montage

- vorgenommene Änderungen am Produkt

- nicht bestimmungsgemäße Verwendung

- Nichtbeachtung der vorliegenden Hinweise

Konformitätserklärung

Der vollständige Text der EU-Konformitäts-

erklärung ist unter der folgenden Internet-

adresse verfügbar:

https://www.dotlux.de/konformitaetserk-

laerungen/

Weitere Symbole

Beachten Sie immer die Symbole auf der

Verpackung und in dieser Montageanleitung.

Diese Anleitung setzt Fachkennt-

nisse voraus, die einer abgeschlos-

senen Ausbildung im Elektrohand-

werk entsprechen.

Bedienungsanleitung

Achtung! Beachten Sie unbedingt

die allgemeinen Sicherheits- und

Warnhinweise.

Die Lichtquelle ist nicht aus-

tauschbar. Die gesamte Leuchte

muss ersetzt werden.

Die LED-Lichtquelle ist vom End-

nutzer austauschbar.

Die LED-Lichtquelle ist von einer

qualiﬁzierten Person austausch-

bar.

Das Vorschaltgerät ist nicht aus-

tauschbar.

Das Vorschaltgerät ist vom End-

nutzer austauschbar.

Das Vorschaltgerät ist von einer

qualiﬁzierten Person austauschbar.

Bestimmungsgemäße Verwendung /

Vorhersehbare Fehlanwendung

Dieses Produkt dient zur Beleuchtung. Wei-

tere Angaben zur bestimmungsgemäßen

Verwendung sind der Montageskizze zu ent-

nehmen. Keine starken, mechanischen Bean-

spruchungen oder starker Verschmutzung

aussetzen. Aus Sicherheitsgründen dürfen

Sie das Produkt nicht verändern und/oder

umbauen. Eine andere Verwendung, wie zu-

vor beschrieben, kann zur Beschädigung des

Produktes führen. Dies kann Gefahren her-

vorrufen, wie z.B. Kurzschluss, elektrischer

Schlag oder Brand.

Reinigung/ Wartung

Bei Reingungs-/Wartungsarbeiten

und vor dem Leuchtmittelwechsel

muss die Leuchte unbedingt

abkühlen und ausgeschaltet sein.

Überprüfen Sie die Spannungsfreiheit. Zur

regelmäßigen Reinigung (2-3 mal jährlich)

verwenden Sie ein trockenes oder leicht an-

gefeuchtetes Tuch und niemals Chemikalien

oder Scheuermittel. Für Edelstahlleuchten

empﬁehlt sich die Verwendung eines Edel-

stahlreinigers. Verwenden Sie nur die auf

der Verpackung angegebenen Leuchtmittel.

Folgende umweltbedingte Einﬂüsse können

unerwünschte Wirkungen auf die Oberﬂä-

che des Produktes haben: saurer Regen und

Boden, hoher Salzgehalt in der Luft, Reini-

gungsmittel, Dünger (inbesondere in Blu-

menbeeten), Streusalz, andere chemische

Substanzen (z.B. Pﬂanzenschutzmittel).

Sicherheits- und

Unfallverhütungsvorschriften

Beachten Sie für die Montage und die War-

tung die nationalen Montage- und Unfallver-

hütungsvorschriften.

ArbeitenSieniemalsbeianliegender

Spannung an der Leuchte. Achtung

- Lebensgefahr!

Der elektrische Anschluss darf nur

von einer Elektrofachkraft vorge-

nommen werden. Lassen Sie be-

schädigte elektrische Teile aus-

schließlich von einer Elektrofach-

kraft ersetzt.

Dieses Produkt und seine Verpa-

ckung enthalten Kleinteile, die von

Kindern verschluckt werden könen.

Halten Sie Kinder vom Produkt und

der Verpackung fern!

Ersetzen Sie umgehend jedes zer-

brochene Schutzglas. Verwende Sie

dabei ausschließlich Originalteile.

Mindestabstand zu beleuchteten

Gegenständen

Hinweise zur Entsorgung

Ab dem Zeitpunkt der Umsetzung

der europäischen Richtlinien

2012/19/EU und 2006/66/EG in na-

tionales Recht gilt folgendes: Elektrische und

elektronische Geräte sowie Batterien dürfen

nicht mit dem Hausmüll entsorgt werden.

Der Verbraucher ist gesetzlich verpﬂichtet,

elektrische und elektronische Geräte sowie

Batterien am Ende ihrer Lebensdauer an den

dafür eingerichteten, öffentlichen Sammel-

stellen oder an die Verkaufsstelle zurückzu-

geben. Einzelheiten dazu regelt das jeweilige

Landesrecht. Das Symbol auf dem Produkt,

der Gebrauchsanleitung oder der Verpa-

ckung weist auf diese Bestimmungen hin.

Mit der Wiederverwertung, der stofﬂichen

Verwertung oder anderen Formen der Ver-

wertung von Altgeräten/Batterien leisten Sie

einen wichtigen Beitrag.

Serviceadresse

DOTLUX GmbH

Richard-Stuecklen Str. 7, 91781 Weissenburg

Tel: +49 9141 / 4051 0

Fax: +49 9141 / 4051 999

info@dotlux.de

www.dotlux.de

X m

20 IP20 Schutz vor: Fremdkörpern mit ø ≥ 12,5 mm, Zugang mit den

Fingern oder ähnlichen Gegenständen. Kein Wasserschutz.

40 IP40

Schutz vor: Fremdkörpern mit ø ≥ 1,0 mm, Zugang mit Drähten

oder ähnlichen Gegenständen bis 1,0 mm Dicke. Kein Wasser-

schutz.

44 IP44

Schutz vor: Fremdkörpern mit ø ≥ 1,0 mm, Zugang mit Drähten

oder ähnlichen Gegenständen bis 1,0 mm Dicke. Spritzwasser

aus allen Richtungen (360°)

54 IP54

Schutz vor: Staubablagerungen (in schädigender Menge),

Spritzwasser aus allen Richtungen (360°), Vollständiger Schutz

gegen Berührung

65 IP65

Schutz vor: Staubeintritt (staubdicht), Strahlwasser aus einer

Düse aus allen Richtungen (360°). Vollständiger Schutz gegen

Berührung.

66 IP66 Schutz vor: Staubeintritt (staubdicht), starkem Strahlwasser.

Vollständiger Schutz gegen Berührung.

67 IP67 Schutz vor: Staubeintritt (staubdicht), Eintauchen bei festge-

elegtem Druck und Zeit. Vollständiger Schutz gegen Berührung.

69 IP69

Schutz vor: Staubeintritt (staubdicht), Schutz gegen Wasser

bei Hoch-/ Dampfstrahlreinigung, speziell Landwirtschaft. Voll-

ständiger Schutz gegen Berührung

Symbole Schutzart / Schutzklasse

Schutz-

klasse I

Das Produkt hat einen Schutzleiteranschluss. Schließen Sie

den Schutzleiter (grün-gelbe Ader) an die gekennzeichnete Er-

dungsschraube an.

Schutz-

klasse II

Die Produkt ist besonders isoliert und darf nicht an einen

Schutzleiter angeschlossen werden.

Schutz-

klasse III

Die Produkt darf nur an Sicherheitskleinspannung angeschlos-

sen werden.

The light source is not replaceable.

The entire luminaire must be repla

ced.

The LED light source is replaceable

by the end user.

The LED light source is replaceable

by a qualiﬁed person.

The ballast is not replaceable.

The ballast is replaceable by the

end user.

The ballast unit can be replaced by

a qualiﬁed person.

Intended Use / Foreseeable Misuse

This product is for lighting. Please see the

assembly drawing for further information

concerning intended use. Do not expose to

strong mechanical stress or heavy conta-

mination. For safety reasons, do not modify

and/or convert the product as any other use

may damage the product. This could lead

to hazards such as short circuit, electrical

shock or ﬁre.

Maintenance/ Care

Turn off the power and allow lamp

to cool down before cleaning,

maintaining or replacing the lamp!

Check that there is no voltage. Use a dry

or moist cloth for regular cleaning (2 or 3

times per year). Chemicals or abrasives

must never be used. A special stainless steel

cleaning agent is recommended for cleaning

stainless steel luminaires. The following en-

vironmental inﬂuences can have undesirable

effects on the surface of the product: acid

rain and soil, high salt content in the air, clea-

ning agents, fertiliser (especially in ﬂower

beds), de-icing salt, other chemical substan-

ces (e.g. pesticides). Only the lamps stated

on the packaging may be used.

Before Using / Notice of Liability

Dear customer,

please unpack the products carefully and

check that the delivery is complete and that

the units are undamaged. Do not operate

lamps with a damaged electrical part, cable

or glass. In cases of damaged components,

you should contact the mentioned service

address (point 9) immediately. Please read

these instructions carefully. Thereby mista-

kes are avoided that could lead to hazards or

malfunction. Keep the instructions and the

installation manual in a safe place for future

reference. The manual must be passed on to

all subsequent owners or users of the pro-

duct. Ensure that any supplements you may

receive have also been appended to the ma-

nual. The manufacturer cannot accept any

responsibility and/or liability for bodily injury

or property damage due to:

- improper installaon

- unauthorized modiﬁcation of the product

- improper use

- non-compliance with these instructions

Declaration of Conformity

The full text of the EU declaration of con-

formity is available at the following Internet

address:

https://www.dotlux.de/konformitaetserk-

laerungen/

Other Symbols

Always follow the symbols on the packaging

and in the instructions. The characters and

symbols are explained below:

This manual assumes knowledge

which corresponds to a complete

training as an electrician.

Attention! Basic safety precauti-

ons should always be followed.

User manual

1110

Safety Precautions

Please observe the national installa-

tion and safety regulations during ins-

tallation, operation and maintenance.

Do not install the lamp when volta-

ge is applied the the lamp. Caution:

Danger to life!

Electrical connections may only be

carried out by a qualiﬁed electrici-

an. Damaged electronic parts my

only be replaced by a qualiﬁed elec-

trician.

This product and its packaging con-

tain small parts that can be swal-

lowed by children. For this reason,

the product and its packaging must

always be kept out of reach of chil-

dren.

Replace any broken protective

glass immediately. Always ensure

that only original parts are being

used.

Minimum distance to illuminated

objects

Disposal Instructions

After the implementation of Euro-

pean Directive 2012/19/EU and

2006/66/EG in the national legal

system, the following applies: Electric and

electronic devices as well as batteries must

not be disposed of with household waste.

Consumers are obliged by law to return

electrical and electronic devices as well as

batteries at the end of their service lives to

the public ccollectingpoints set up for this

purpose of point of sale. Details to this are

deﬁned by the national law of the respecti-

ve country. This symbol on the product, the

instruction manual or the package indicates

that are product is subject to these regula-

tions. By recycling, reusing the materials or

X m

other forms of utilising old devices/ batte-

ries, you are making an important contribu-

tion to protecting our environment.

Service Address

DOTLUX GmbH

Richard-Stuecklen Str. 7, 91781 Weissenburg

Tel: +49 9141 / 4051 0

Fax: +49 9141 / 4051 999

info@dotlux.de

www.dotlux.de

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels DOTLUX Équipement d'éclairage

DOTLUX

DOTLUX HIGHFORCEabs 4776-040120 Manuel utilisateur

DOTLUX

DOTLUX E27dekobirne Manuel utilisateur

DOTLUX

DOTLUX EXITmulti 3177-060120 Manuel utilisateur

DOTLUX

DOTLUX 3945-02765IP205M Manuel utilisateur

DOTLUX

DOTLUX EXPLORERvisio Manuel utilisateur

DOTLUX

DOTLUX ASSIST Manuel utilisateur

DOTLUX

DOTLUX 3941-027IP205M Manuel utilisateur

DOTLUX

DOTLUX 1665-230360 Manuel utilisateur

DOTLUX

DOTLUX 3737-040240 Manuel utilisateur

DOTLUX

DOTLUX 2840-1 Manuel utilisateur

DOTLUX

DOTLUX RETROFITastrodim 1665-127360T Manuel utilisateur

DOTLUX

DOTLUX 5102 Manuel utilisateur

DOTLUX

DOTLUX STYLEbutler 5137-0FW050 Manuel utilisateur

DOTLUX

DOTLUX QUICK-FIX 2805-030120 Manuel utilisateur

DOTLUX

DOTLUX 4176-030120 Manuel utilisateur

DOTLUX

DOTLUX SAFETYMARKER 5097-0GR000 Manuel utilisateur

DOTLUX

DOTLUX STICKtrack 4732-0FW110 Manuel utilisateur

DOTLUX

DOTLUX ACplus 5169-030160 Manuel utilisateur

DOTLUX

DOTLUX SLIMtrack-eco 4890-030036 Manuel utilisateur

DOTLUX

DOTLUX 5080-0RGBW5M Manuel utilisateur

DOTLUX

DOTLUX LIGHTSHOWERsmart 4897-050090 Manuel utilisateur

DOTLUX

DOTLUX 3942-027IP205M Manuel utilisateur

DOTLUX

DOTLUX FLOOReco 5164-040120 Manuel utilisateur

DOTLUX

DOTLUX 5389 Manuel utilisateur

Manuels Équipement d'éclairage populaires d'autres marques

Brizo

Brizo 8SP-MU-4 Manuel utilisateur

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manuel utilisateur

IKEA

IKEA BJÖRKSPIREA Manuel utilisateur

Laserworld

Laserworld Evolution Series ES-400RGB Manuel utilisateur

Alien

Alien RG STAR Manuel utilisateur

EuroLite

EuroLite LED B-40 Manuel utilisateur

Qazqa

Qazqa Suplux SL 3 Black 103062 Manuel utilisateur

Commercial Electric

Commercial Electric 54568141 Manuel utilisateur

CREE LIGHTING

CREE LIGHTING 304 Series Manuel utilisateur

Goobay

Goobay 49867 Manuel utilisateur

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manuel utilisateur

Alkalite

Alkalite Krypton KT-81 Manuel utilisateur

Clas Ohlson

Clas Ohlson GU10 Manuel utilisateur

DTS

DTS DELTA 10 F Manuel utilisateur

ring

ring Solar Steplight Manuel utilisateur

One Stop Gardens

One Stop Gardens 57696 Instructions de montage

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manuel utilisateur

SIREM

SIREM Swimeo A2 Manuel utilisateur
