Dorma PT 29 Manuel utilisateur
Installation instruction
DORMA PT 29
Top patch fitting
with fixing angle
Выпуск/Issue 09.08 / 003312 800.52.370.6.32
DORMA-Glas
Монтажная инструкция
DORMA PT 29
верхняя петля
с крепежной пластиной
Подготовка стекла:
Glass preparation:
Важная информация:
Important information:
........ /Page 2/8 Выпуск/Issue 09.08
DORMA-Glas
22
7
R80
R55
36
37
161
148
68
PT 29PT 29
Необходимые инструменты:
Requisite tools:

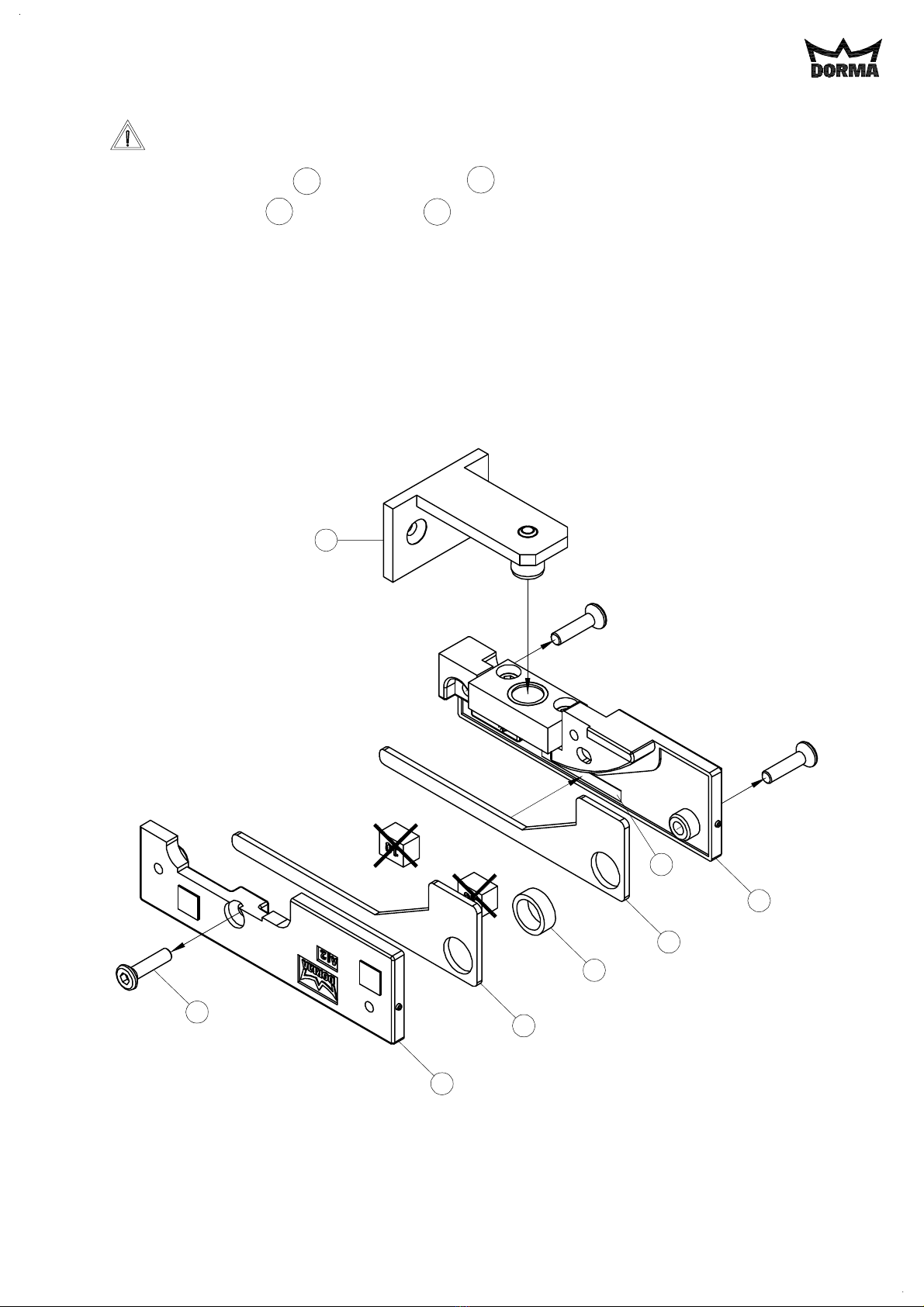

Компоненты
Component
Последовательность
монтажа Mounting sequence
=
=
11
1. ; 1.1 ; ...
All glass clamping areas have to be
cleaned with standard glass cleaning
products prior to installation.
Не используйте растворитель
Do not use thinners
Все области зажима необходимо
очистить до установки фурнитуры.
Используйте только специальные
чистящие средства для стекол.
1,5 мм 5 мм
3x
5
4
3
2
1
27 SW 5
M6
2
Комплект поставки:
Scope of delivery:
Страница/Page 3/8 Выпуск/Issue 09.08
DORMA-Glas
1,5 мм
1.1
5
1.4
1.1
1.1
2
1.5
1.4
1.3
1.3
1.2
1.1
1.3 Снимите защитную пленку 1.4 и приклейте уплотнитель 1.3 в нужном месте.
1.3 Pull off the backing tape 1.4 and stick on the gasket 1.3 into right place.
1.2
1.2
1. Подготовка базы фитинга:
1. Preparing of the base unit:
Страница/Page 4/8 Выпуск/Issue 09.08
DORMA-Glas
1.2 Удалите проставки
1.2 Dispose the spacer
1.4 Установите пластиковую втулку во вставку c помощью нажатия с небольшим
усилием. В случае разрушения стекла осевая вставка защитит петлю от падения.
1.4 To overcome the rim in the bushing , the insert should be pressed slightly with
small force. This creates antifall guard protection if glass should break.
2.0 Разметьте и вырежьте выемку .
2.0 Mark and cut out the notch.
t = 6 мм
2.0
2.1
40
60
1.2
5
2.2
2.1 Разметьте расположение отверстий.
2.1 Mark the holes.
2. Установка базы фитинга:
2. Installation of base unit:
Страница/Page 5/8 Выпуск/Issue 09.08
DORMA-Glas
2.2 Сверление отверстий
2.2 Drill the holes
Диаметр отверстий в зависимости
от варианта крепления.
Diameter of holes is
addicted to wall plugs.
1.1
2.5
2.4
2.4
2.3
2. Установка базы фитинга:
2. Installation of base unit:
Страница/Page 6/8 Выпуск/Issue 09.08
DORMA-Glas
Крепежи не входят в
комплект поставки!
Screws and wall plugs are
not included in delivery.
1,5
1,5
5 мм
15 Нм
2
2.6 2.6
2.6
2. Установка базы фитинга:
2. Installation of base unit:
Страница/Page 7/8 Выпуск/Issue 09.08
DORMA-Glas
3.2
3.2

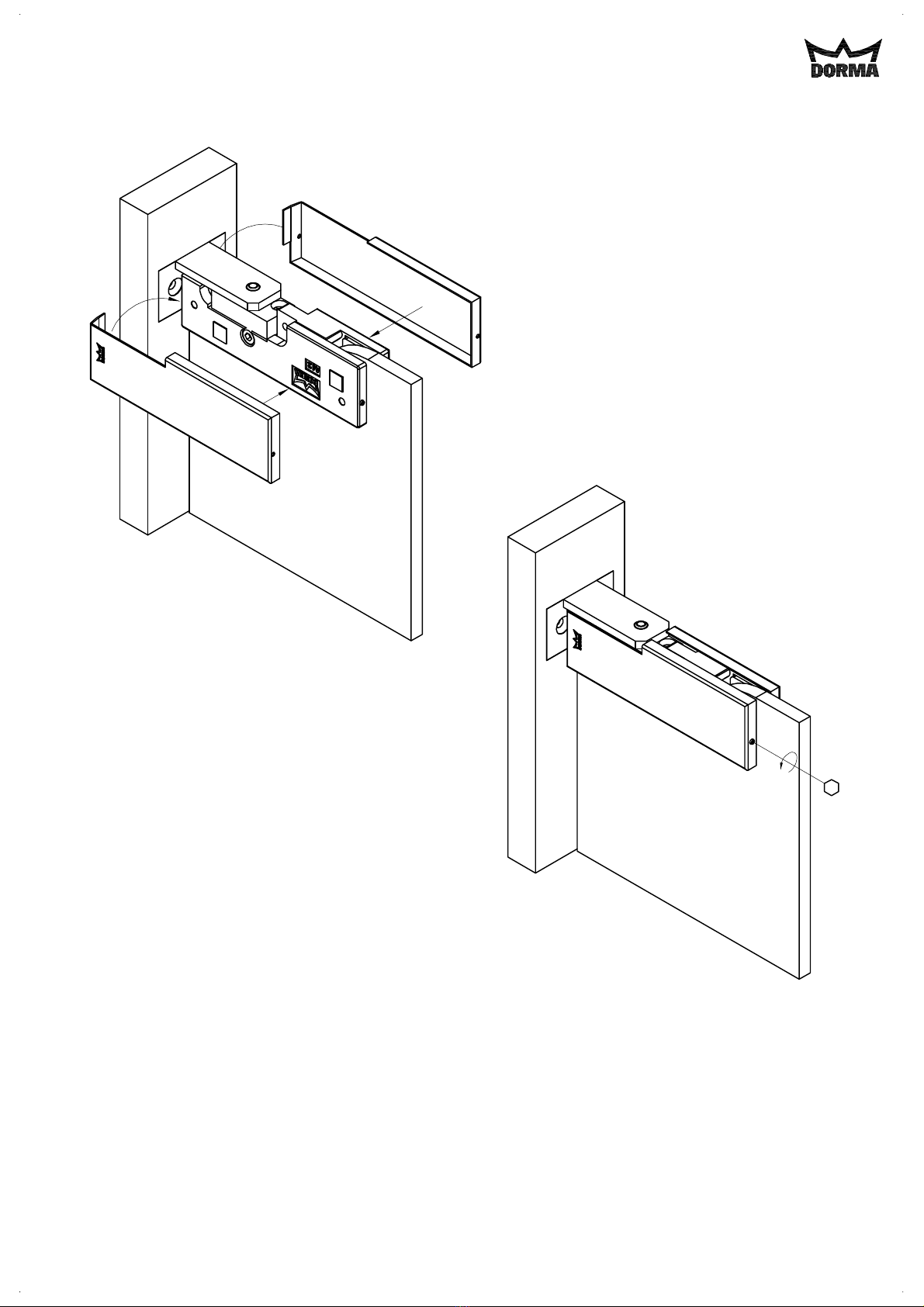

3. Установка декоративных крышек:
3. Installation the cover caps:
Страница/Page 8/8 Выпуск/Issue 09.08
DORMA-Glas
3.1
3.1
1,5 мм
3.3
General care instructions:
The surface finishes of the fittings are not
maintenance-free and should be cleaned according
to their material and texture.
– For metallic surfaces (anodised finishes, stainless
steel) please only use appropriate cleaning
agents without abrasive additives.
– For varnished surfaces please only use appropriate
solvent-free cleaning agents.
– To avoid tarnishing, brass surfaces (without surface pro-
tection) occasionally have to be treated with an
appropri-ate care product.
Service and maintenance:
We recommend to check the function of the
fitting all 500.000 movements by specialists.
Основные рекомендации по уходу:
Гарантия не распросраняется на отделку поверхности
фитингов. Поверхность фитингов следует очищать в
зависимости от типа и текстуры материала.
- Для металлических поверхностей (анодированный
алюминий, нержавеющая сталь), пожалуйста, используйте
соответствующие чистящие средства без абразивных
добавок.
- Для лакированных поверхностей, пожалуйста, используйте
соответствующие чистящие средства без растворителей.
- Чтобы избежать потускнения латунных поверхностей (без
защитного слоя) периодически необходимо обрабатывать
поверхность соответствующим средством по уходу.
Сервис и гарантия:
Мы рекомендуем проверять функционирование фитингов
через каждые 500.000 циклов квалифицированными
специалистами.
3.3 Ослабьте винты и установите
декоративную крышку.
3.3 Loosen grub screws and fix the
cover caps.
