DITEC AXP2 Manuel utilisateur

AXC50

AXC100

AXCBS

Ditec AXP2

Manuale di installazione per fotocellule

Installation manual for photocells

www.ditecautomations.com

IP2290 • 2021-06-08

25 75,5

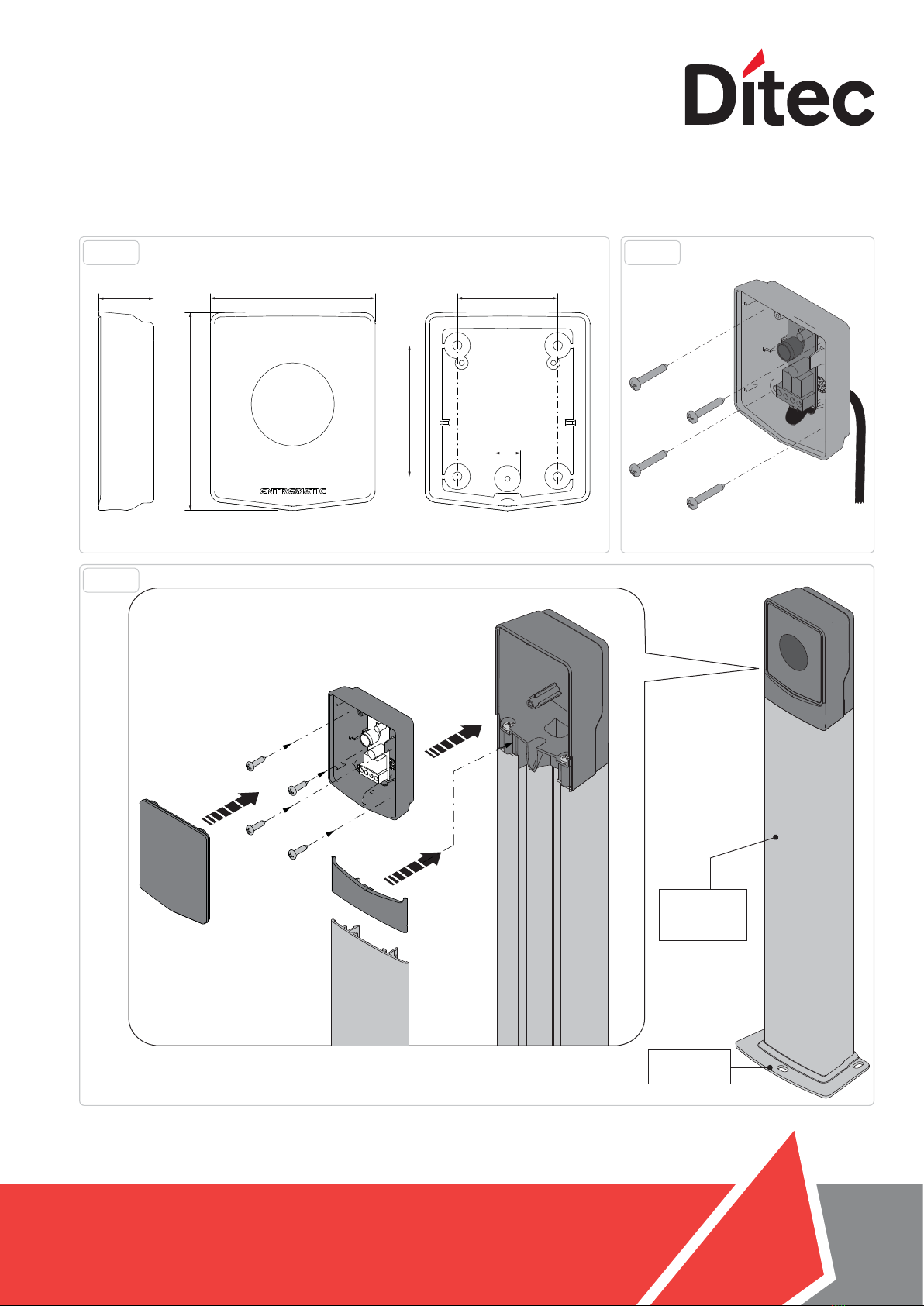

Fig. 1 Fig. 2

Fig. 3

Fissaggio a parete

Wall ﬁxing

IP2290

FILTRO ATTENUATORE

FILTRE ATTENATEUR

ATTENUATION FILTER

24V= OUT

LED

JP1

24V=

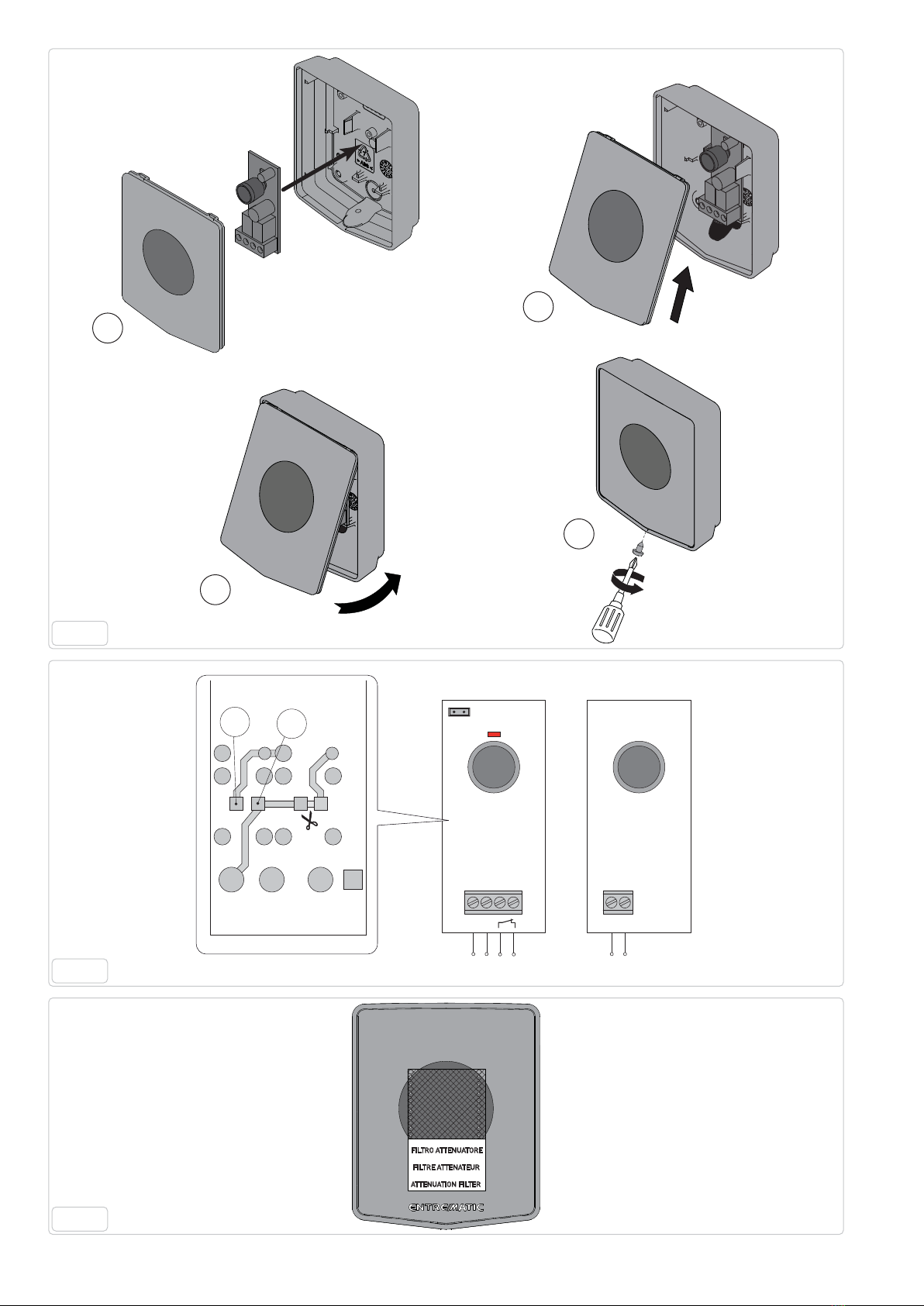

Fig. 4

Fig. 5

Fig. 6

IP2290

AVVERTENZE GENERALI PER LA SICUREZZA

Il presente manuale di installazione è rivolto esclusivamente a

personale professionalmente competente. Leggere attentamente

le istruzioni prima di iniziare l’installazione del prodotto. Una errata

installazione può essere fonte di pericolo. I materiali dell’imballaggio

(plastica, polistirolo, ecc.) non vanno dispersi nell’ambiente e non devono

essere lasciati alla portata dei bambini in quanto potenziali fonti di

pericolo. Prima di iniziare l’installazione veriﬁcare l’integrità del prodotto.

Per l’eventuale riparazione o sostituzione dei prodotti dovranno essere

utilizzati esclusivamente ricambi originali. E’ necessario conservare

queste istruzioni e trasmetterle ad eventuali subentranti nell’uso

dell’impianto.

1. DATI TECNICI

Alimentazione 24 V

Assorbimento 50 mA max

Portata 30 m max

Uscita contatto N.C. 24 V /~ 1 A

Temperatura -20° C - +55° C

Grado di protezione IP44

Dimensioni (vedi Fig. 1)

2. RIFERIMENTI

RX Ricevitore

TX Trasmettitore

LED Segnalazione attivazione uscita

3. INSTALLAZIONE

Le fotocellule AXP2 devono essere installate rispettando le normative e

le direttive in vigore.

Posizionare il ricevitore RX ed il trasmettitore TX in asse ottico fra loro. Il

ﬁssaggio può essere fatto direttamente a parete (Fig. 2) oppure utilizzando

le colonnine dedicate (Fig. 3).

Eseguire i collegamenti elettrici come indicato (Fig. 5).

4. IMPOSTAZIONI

OFF ON

JP1 Portata 30 m. Portata 10 m.

Le fotocellule AXP2 vengono fornite con una portata massima impostata

di circa 10 m. Per aumentare la portata ﬁno a 30 m impostare JP1=OFF

sul ricevitore RX (Fig. 5).

5. UTILIZZO FOTOCELLULA COME DISPOSITIVO DI SICUREZZA

Le fotocellule AXP2 sono utilizzate per proteggere eventuali zone di

schiacciamento, cesoiamento, convogliamento e di pericolo in genere

della porta motorizzata o cancello motorizzato.

(Fig. 5) Collegare il contatto N.C. ai contatti di sicurezza del quadro

elettronico.

6. UTILIZZO FOTOCELLULA COME DISPOSITIVO DI COMANDO

- Tagliare la pista contrassegnata dal simbolo sul lato saldatura

del ricevitore RX.

- Ponticellare i punti contrassegnati [C] e [D].

(Fig. 5) Il contatto N.C. diventa un contatto N.O. e deve essere collegato

ai morsetti 1-3 (apertura) o 1-5 (passo-passo) del quadro elettronico.

7. INSTALLAZIONE DI DUE COPPIE DI FOTOCELLULE

Per evitare interferenze tra le due coppie di fotocellule, installare il

ricevitore RX ed il trasmettitore TX invertiti e con i raggi separati di

almeno 500 mm.

8. VERIFICA DI FUNZIONAMENTO

Chiudere la fotocellula con il frontalino e applicare esternamente

l’etichetta ﬁltro di attenuazione (Fig. 6).

Interrompere il fascio e veriﬁcare la commutazione del relè (acusticamente)

e l’accensione del LED sul ricevitore RX.

L’etichetta ﬁltro di attenuazione simula condizioni ambientali sfavorevoli.

Terminate le veriﬁche rimuovere l’etichetta ﬁltro.

9. MANUTENZIONE ORDINARIA (ogni 6 mesi)

Per un corretto funzionamento delle fotocellule:

- mantenere pulite le superfici esterne del ricevitore RX e del

trasmettitore TX;

- verificare che interrompendo il fascio (accensione del LED sul

ricevitore RX), il cancello arresti il movimento o esegua la riapertura.

Tutti i diritti relativi a questo materiale sono di proprietà esclusiva di ASSA

ABLOY Entrance Systems AB. Sebbene i contenuti di questa pubblicazione siano

stati redatti con la massima cura, ASSA ABLOY Entrance Systems AB non può as-

sumersi alcuna responsabilità per danni causati da eventuali errori o omissioni

in questa pubblicazione.

Ci riserviamo il diritto di apportare eventuali modiﬁche senza preavviso. Copie,

scansioni, ritocchi o modiﬁche sono espressamente vietate senza un preventivo

consenso scritto di ASSA ABLOY Entrance Systems AB.

GENERAL SAFETY PRECAUTIONS

This installation manual is intended for professionally competent

personnel only. Read the instructions carefully before beginning

to install the product. Incorrect installation may be a source of danger.

Packaging materials (plastic, polystyrene, etc.) must not be allowed to

litter the environment and must be kept out of the reach of children for

whom they may be a source of danger. Before beginning the installation

check that the product is in perfect condition. For repairs or replacements

of product only original spare parts must be used. These instruction must

be kept and forwarded to all possible future user of the system.

1. TECHNICAL DATA

Power supply 24 V

Absorption 50 mA max

Range 30 m max

N.C. output 24 V

/~ 1 A

Temperature -20° C - +55° C

Degree of protection IP44

Dimensions (see Fig. 1)

2. REFERENCES

RX Receiver

TX Transmitter

LED Output activation signal

3. INSTALLATION

The AXP2 photocells must be installed in compliance with current

regulations and directives.

Optically align receiver RX and transmitter TX.

The fastening can be made directly on the wall (Fig. 2), or using the

special columns (Fig. 3).

Connect as indicated (Fig. 5).

4. SETTINGS

OFF ON

JP1 30 m range. 10 m range.

The AXP2 photocells are supplied with a maximum range of ca. 10 m. To

increase the range up to 30 m, set JP1=OFF on the RX receiver (Fig. 5).

5. USE OF THE PHOTOCELL AS SECURITY DEVICE

The AXP2 photocells may be used for protect against compression,

shearing, trapping and general danger areas of the motorized door or

gate.

(Fig. 5) Connect the N.C. contact to the safety or stop contacts of the

control panel.

6. USE OF THE PHOTOCELL AS CONTROL DEVICE

- Cut the track marked by on the weld side of receiver RX.

- Make a soft-tin jumper between points [C] and [D].

(Fig. 5) The N.C. contact becomes a N.O. contact and must be connected

to terminals 1-3 (opening) or 1-5 (step-by-step) of the control panel.

7. INSTALLATION OF TWO PAIRS OF PHOTOCELLS

In order to avoid interferences between the two pairs of photocells, it is

advisable to install receiver RX and transmitter TX inverted and with a

distance between the rays of at least 500 mm.

8. CHECKING FOR PROPER OPERATION

Close the photocell with the cover and afﬁx the dimming ﬁlter sticker on

the outside (Fig. 6).

Break off the beam and check for tripping of the relay (audible signal)

and coming on of LED on receiver RX.

The damping filter label is intended to simulate unfavourable

environmental conditions. Upon checks being completed, remove the

ﬁlter label.

9. ROUTINE MAINTENANCE PLAN (every 6 months)

For the correct working of the photocells:

- keep the external surfaces of receiver RX and transmitter TX always

clean;

- check that breaking off of the beam (coming on of LED on receiver

RX) causes gate to stop or reopen.

All the rights concerning this material are the exclusive property of ASSA ABLOY

Entrance Systems AB. Although the contents of this publication have been drawn

up with the greatest care, ASSA ABLOY Entrance Systems AB cannot be held

responsible in any way for any damage caused by mistakes or omissions in this

publication.

We reserve the right to make changes without prior notice. Copying, scanning

and changing in any way are expressly forbidden unless authorised in writing by

ASSA ABLOY Entrance Systems AB

ITALIANO

ENGLISH

IP2290

CONSIGNES GENERALES DE SECURITE

Cette notice d’installation est destinée exclusivement aux

professionels qualifiés. Lire attentivement les instructions

avant de procéder à l’installation du produit. Une installation erronée

peut être source de danger. Les materiaux de l’emballage (plastique,

polystyréne, etc ne doivent pas être abandonnés dand la nature et ne

doivent pas être laissés à la portée des enfants, car ils sont une source

potentielle de danger. Avant de procéder à l’installation, vériﬁer l’integrité

du produit. En cas de réparation ou de remplacement des produits, les

piéces de rechange originales doivent impérativement être utilisées. Il

est indispensable de conserver ces instructions et de les transmettre à

d’autres utilisateurs éventuels de ce systéme.

1. DONNEES TECHNIQUES

Alimentation 24 V

Absorption 50 mA max

Portée 30 m max

Sortie N.C. 24 V /~ 1 A

Temperature -20° C - +55° C

Degré de protection IP44

Dimensions (voir Fig. 1)

2. RÉFÉRENCES

RX Récepteur

TX Emetteur

LED Signalisation activation de sortie

3. INSTALLATION

Les photocellules AXP2 doivent être installées selon les normes et les

directives en vigueur.

Positionner récepteur RX et emetteur TX sur leur axe optique.

La ﬁxation peut être réalisée directement sur la paroi (Fig. 2) ou en

utilisant les petites colonnes prévues à cet effet (Fig. 3).

Effectuer les raccordements électriques selon les indications (Fig. 5).

4. REGLAGES

OFF ON

JP1 Portée 30 m. Portée 10 m.

Les cellules photoélectriques AXP2 sont fournies avec une portée maxime

de 10 m environ. Pour augmenter la portée jusqu’à 30 m, imposer

JP1=OFF de récepteur RX (Fig. 5).

5. UTILISATION PHOTOCELLULE COMME DISPOSITIF DE

SÉCURITÉ

Les photocellules AXP2 servent à protéger les zones éventuelles

d’écrasement, de cisaillement, d’entraînement et de danger en général,

de la porte ou du portail automatisés.

(Fig. 5) Relier le contact N.C. aux contacts de sécurité du tableau

electronique.

6. UTILISATION PHOTOCELLULE COMME DISPOSITIF DE COMMANDE

- Couper la piste repérée par sur le côté soudure de récepteur RX.

- Ponter les points marqués [C] et [D].

Le contact N.C. (Fig. 5) devient un contact N.O. et doit être relié aux bornes

1-3 (ouverture) ou 1-5 (pas-à-pas) du tableau electronique.

7. INSTALLATION DE DEUX PAIRES DE PHOTOCELLULES

Pour éviter les interférences entre les deux paires de cellules

photoélectriques, installer récepteur RX et emetteur TX intervertis et

avec les rayons distants d’au moins 500 mm.

8. VÉRIFICATION DU FONCTIONNEMENT

Fermer la photocellule avec le volet avant et appliquer l’étiquette du ﬁltre

d’atténuation à l’extérieur (Fig. 6).

Interrompre le faisceau et vériﬁer la commutation du relais (signalisation

sonore) et l’allumage de la LED située sur récepteur RX.

Le ﬁltre d’atténuation simule les conditions ambiantes défavorables.

Une fois les contrôles terminés, enlever le ﬁltre.

9. PLAN D’ENTRETIEN ORDINAIRE (tous les 6 mois)

Pour le bon fonctionnement des photocellules:

- veiller à ce que les surfaces extérieures de récepteur RX et emetteur

TX soient bien propres;

- vériﬁer que le portail s’arrête ou rouvre si l’on interrompt le faisceau

(allumage de la LED située sur récepteur RX).

Alle Rechte an diesem Material sind ausschließliches Eigentum von ASSA ABLOY

Entrance Systems AB. Obwohl der Inhalt dieser Publikation mit größter Sorgfalt er-

stellt wurde, kann ASSA ABLOY Entrance Systems AB keinerlei Haftung für Schäden

übernehmen, die durch mögliche Fehler oder Auslassungen in dieser Publikation

verursacht wurden. Wir behalten uns das Recht vor, bei Bedarf Änderungen ohne

jegliche Vorankündigung vorzunehmen. Kopien, Scannen, Überarbeitungen oder

Änderungen sind ohne vorherige schriftliche Zustimmung von ASSA ABLOY Entran-

ce Systems AB nicht erlaubt.

ALLGEMEINE SICHERHEITSHINWEISE

Das vorliegende Installationshandbuch ist ausschliesslich für

Fachpersonal bestimmt. Vor Einbaubeginn sind die Anweisungen

sorgfältig durchzulesen. Durch eine unsachgemäße Montage können

Gefahren entstehen. Das Verpackunsmaterial (Kunststoff, Polystyrol,

usw.) ist vorschriftsmäßig zu entsorgen. Es ist von Kindern fernzuhalten,

da es eine Gefahr für sie bedeutet. Vor Beginn der Montage ist der

einwandfreie Zustand des Produkts zu überprüfen. Bei Reparatur und

Austausch sind ausschliesslich Originalersatzteile zu verwenden. Die

Hinweise sind sicher aufzubewahren und auch allen weiteren Benutzern

der Anlage zur Verfüngung zu stellen.

1. TECHNISCHEN DATEN

Spannungsversorgung 24 V

Stromaufnahme 50 mA max

Reichweite 30 m max

Aufgang N.C. 24 V

/~ 1 A

Temperatur -20° C - +55° C

Schutzgrad IP44

Abmessungen (siehe Abb. 1)

2. VERWEISE

RX Empfänger

TX Sender

LED Signalisierung des aktivierten Ausgangs

3. INSTALLATION

Die Lichtschranken AXP2 müssen unter Einhaltung der geltenden Gesetze

und Richtlinien installiert werden.

Positionieren Sie Empfänger RX und Sender TX einer Achse zueinander.

Die Befestigung kann direkt an der Wand (Abb. 2) oder unter Verwendung

der entsprechenden Stützsäulen erfolgen (Abb. 3).

Stellen Sie die elektrischen Anschlüsse gemäß den Angaben (Abb. 5).

4. EINSTELLUNGEN

OFF ON

JP1 Reichweite 30 m. Reichweite 10 m.

Die Lichtschranken AXP2 werden mit einer Reichweite von 10 m geliefert.

Um die Reichweite auf 30 m zu erhöhen, JP1=OFF des Empfänger RX

einstellen (Abb. 5).

5. EINSATZ DER LICHTSCHRANKE ALS SICHERHEITSEINRICHTUNG

Die Lichtschranken AXP2 werden zur Absicherung von Gefahrenbereichen

an kraftbetätigten Toren eingesetzt.

(Abb. 5) Den N.C. an die Sicherheits- oder Stop-Kontakte der Steuerung

anschließen.

6. EINSATZ DER LICHTSCHRANKE ALS BEFEHLSEINRICHTUNG

- Durchtrennen Sie die durch gekennzeichnete Leiterbahn auf der

Lötseite von Empfänger RX.

- Brücken Sie die Punkte [C] und [D] indem Sie einen Draht auﬂöten.

Der Schließerkontakt (Abb. 5) wird zu einem Öffnerkontakt muss an

die Klemmen 1-3 (Öffnung) oder 1-5 (Schrittbetrieb) der Steuerung

angeschlossen werden.

7. INSTALLATION ZWEIER LICHTSCHRANKENPAARE

Um Überlagerung zwischen den zwei Lichtaschrankenpaaren zu

vermeiden, sind Empfänger RX und Sender TX über Kreuz zu installieren

der Abstand sollte Mindestens 500 mm betragen.

8. ÜBERPRÜFUNG DES BETRIEBS

Lichtschranken verschließen und außen das Etikett Dämpfungsﬁlter auf-

kleben (Abb. 6).

Stellen Sie durch Unterbrechung des Lichtstrahls die Umschaltung des

Relais sowie das Auﬂeuchten der LED auf Empfänger RX sicher.

Der Dämpfungsﬁlter simuliert ungünstige Umgebungsbedingungen.

Entfernen Sie den Filter nach Abschluss der Kontrollen.

9. ORDENTLICHER WARTUNGSPLAN (alle 6 Monate)

Für einen korrekten Betrieb der Lichtschranken:

- Halten Sie die Oberﬂächen von Empfänger RX und Sender TX stets

perfekt sauber;

- Stellen sie sicher, dass das Tor beim Unterbrechen des Licht- strahls

(Angehen der LED auf Empfänger RX) stoppt und sich wieder öffnet.

Tous les droits relatifs à ce matériel sont la propriété exclusive d’ASSA ABLOY

Entrance Systems AB. Bien que les contenus de cette publication aient été rédi-

gés avec le plus grand soin, ASSA ABLOY Entrance Systems AB ne saurait être

tenue responsable en cas de dommages dérivant d’erreurs ou d’omissions éven-

tuelles.

Nous nous réservons le droit d’apporter des modiﬁcations éventuelles sans

préavis. Toute copie, reproduction, retouche ou modiﬁcation est expressément

interdite sans l’accord écrit préalable d’ASSA ABLOY Entrance Systems AB.

FRANÇAIS

DEUTSCH

IP2290

ADVERTENCIAS GENERALES DE SEGURIDAD

El presente manual de instalaciòn està destinado exclusivamente

a professionales cualiﬁcados. Leer atentamente las instrucciones

antes de comenzar la instalaciòn del producto. Una instalaciòn

incorrecta puede ser causa de peligro. El material de embalaje (plàstico,

poliestirol, etc.) debe desecharse sin causar daño al medio ambiente y

mantenerse fuera del alcance de los niños, porque es una potencial fuente

de peligro. Antes de comenzar la instalaciòn veriﬁcar que el producto esté

íntegro. Para cualquier reparaciòn o sustituciòn del producto, utilizar

exclusivamente repuestos originales. Conservar estas instrucciones y

entregarlas a futuros usuarios.

1. DATOS TÉCNICOS

Alimentación 24 V

Absorbimiento 50 mA max

Alcance 30 m max

Salida N.C. 24 V /~ 1 A

Temperatura -20° C - +55° C

Grado de protección IP44

Dimensiones (véase Fig. 1)

2.REFERENCIAS

RX Receptor

TX Transmisor

LED Señalización activación de salida

3. INSTALACIÓN

Las fotocélulas AXP2 deben ser instaladas respetando las normativas y

directivas en vigor.

Posicionar receptor RX y transmisor TX en eje óptico entre ellos.

La ﬁjación se puede realizar directamente en la pared (Fig. 2) o bien

utilizando los pilares dedicados (Fig. 3).

Efectuar las conexiones eléctricas según lo indicado (Fig. 5).

4. REGULACIONES

OFF ON

JP1 Alcance 30 m. Alcance 10 m.

Las fotocélulas AXP2 están provistas de una capacidad máxima de

alrededor de 10 m. Para aumentar la capacidad hasta los 30 m conﬁgure

JP1=OFF de receptor RX (Fig. 5).

5. UTILIZACIÓN FOTOCÉLULA COMO DISPOSITIVO DE SEGURIDAD

Las fotocélulas AXP2 sirven para proteger toda posible zona de

aplastamiento, cizallamiento, deslizamiento o peligro en general de la

puerta o cancela motorizadas.

(Fig. 5) Conectar el contacto N.C. con los contactos de seguridad del

cuadro electrónico.

6. UTILIZACIÓN FOTOCÉLULA COMO DISPOSITIVO DE MANDO

- Cortar la pista marcada por en el lado de soldadura de receptor

RX.

- Puentear los puntos marcados [C] y [D] con estaño.

El contacto N.C. (Fig. 5) se vuelve en contacto N.O. y debe ser conectado

con los bornes 1-3 (apertura) o 1-5 (paso a paso) del cuadro electrónico.

7. INSTALACIÒN DE DOS PARES DE FOTOCÉLULAS

Para evitar interferencias entre las dos parejas de fotocélulas, instalen

receptor RX y transmisor TX invertidos y con los rayos separados por al

menos 500 mm.

8. VERIFICACIÓN DEL FUNCIONAMIENTO

Cerrar la fotocélula con el frentero y aplicar la etiqueta del ﬁltro de

atenuación al exterior (Fig. 6).

Interrumpir el haz y veriﬁcar la conmutación del relé (señalización sonora)

y el encendido del LED situado en receptor RX.

El ﬁltro de atenuación simula las condiciones ambientales desfavorables.

Una vez concluidos los controles, quitar el ﬁltro.

9. PLAN DE MANTENIMIENTO ORDINARIO (cada 6 meses)

Para un correcto funcionamiento de le fotocélulas:

- mantener limpias las superficies externas de receptor RX y

transmisor TX;

- veriﬁcar que, interrumpiendo el haz (encendido del LED situado en

receptor RX), la cancela se detenga o reabra.

Todos los derechos relativos a este material son propiedad exclusiva de ASSA

ABLOY Entrance Systems AB. Aunque los contenidos de esta publicación se hayan

redactado con la máxima atención, ASSA ABLOY Entrance Systems AB no puede

asumir ninguna responsabilidad por daños causados por eventuales errores u

omisiones en esta publicación. Nos reservamos el derecho de aportar eventuales

modiﬁcaciones sin previo aviso. Las copias, los escaneos, los retoques o las modi-

ﬁcaciones están expresamente prohibidos sin el consentimiento previo por escrito

de ASSA ABLOY Entrance Systems AB.

ADVERTÊNCIAS GERAIS PARA A SEGURANÇA

O presente manual de instalação é dirigido exclusivamente a

profissionais especializados. Ler atentamente as instruções

antes de iniciar a instalação do produto. Uma errada instalação

pode ser fonte de perigo. Os materiais da embalagem (plástico,

polistireno,etc.) não devem ser depositados no ambiente e não devem

estar ao alcance das crianças pois são potenciais fontes de perigo. Antes

de iniciar a instalação veriﬁque a integridade do produto. Para eventual

reparação ou substituição dos produtos é obrigatório a utilização de

peças exclusivamente genuínas. Leia as instruções para evitar erros de

utilização e possíveis avarias. Guarde o livro de instruções.

1. CARACTERÍSTICAS TÉCNICAS

Alimentação 24 V

Absorção 50 mA max

Gama 30 m max

Saída N.C. 24 V /~ 1 A

Temperatura -20° C - +55° C

Grau de protecção IP44

Dimensões (veja Fig. 1)

2. REFERÊNCIAS

RX Receptor

TX Transmissor

LED Sinalização de activação da saída

3. INSTALAÇÃO

As foto-células AXP2 devem ser instaladas respeitando as normas e as

directrizes em vigor.

Posicionar o receptor RX e o transmissor TX no eixo óptico entre si.

A ﬁxação pode ser feita directamente à parede (Fig. 2) ou através das

apropriadas colunas (Fig. 3).

Realizar as ligações eléctricas como indicado (Fig. 5).

4. REGULAÇÕES

OFF ON

JP1 Gama 30 m. Gama 10 m.

As células de detecção AXP2 são fornecidas com uma gama máxima

de cerca 10 m. Para aumentar a gama até 30 m conﬁgurar JP1=OFF no

receptor RX (Fig. 5).

5. USO FOTO-CÉLULA COMO DISPOSITIVO DE SEGURANÇA

As foto-células AXP2 servem para proteger eventuais zonas de

esmagamento, corte, envolvimento e perigo em geral da porta o portão

motorizados.

(Fig. 5) Ligar o contacto N.C. aos contactos de segurança do quadro

electrónico.

6. USO FOTO-CÉLULA COMO DISPOSITIVO DE COMANDO

- Cortar a pista marcada de no lado de soldadura de receptor RX.

- Ligar com pontes e com estanho os pontos marcado [C] e [D].

O contacto N.C. (Fig. 5) torna-se contacto N.O. e é ligado aos bornes 1-3

(abertura) ou 1-5 (passo-a-passo) do quadro electronico.

7. INSTALAÇÃO DE DOIS PARES DE FOTO-CÉLULAS

Para evitar interferências entre os dois pares de células de detecção,

instalar o receptor RX e o transmissor TX invertidos e com os raios

separados pelo menos 500 mm.

8. VERIFICAÇÃO DE FUNCIONAMENTO

Fechar a foto-célula com o painel frontal e aplicar por fora a etiqueta do

ﬁltro de atenuação (Fig. 6).

Interromper o feixe e veriﬁcar a comutação do relé (acusticamente) e o

acendimento do LED em receptor RX.

A etiqueta ﬁltro de atenuação simula condições ambientais desfavoráveis.

Depois das veriﬁcações remover a etiqueta do ﬁltro.

9. PLANO DE MANUTENÇÃO ORDINÁRIA (cada 6 mese)

Para um correcto funcionamento das fotocelulas:

- manter limpa as superfícies externas de receptor RX e transmissor

TX;

- veriﬁque que interrompendo o feixe (acendimento do LED em receptor

RX), o portão bloqueie-se ou se reabra.

Todos os direitos relativos a este material são de propriedade exclusiva da ASSA

ABLOY Entrance Systems AB. Embora os conteúdos dessa publicação foram

compilados com o maior cuidado, ASSA ABLOY Entrance Systems AB não pode

assumir qualquer responsabilidade por danos causados por eventuais erros ou

omissões nessa publicação. Reservamo-nos o direito de fazer alterações sem

aviso prévio. Cópias, digitalizações, alterações ou modiﬁcações são expressa-

mente proibidas sem o consentimento prévio por escrito da ASSA ABLOY En-

trance Systems AB.

ESPAÑOL

PORTUGUÊS

ASSA ABLOY Entrance Systems AB

Lodjursgatan 10

SE-261 44, Landskrona

Sweden

IP2290

O símbolo do caixote do lixo com o sinal de proibição indica que

esse artigo deve ser separado dos resíduos domésticos conven-

cionais. Deve ser entregue para reciclagem de acordo com as

regulamentações ambientais locais para tratamento de resíduos. Ao

separar um artigo assinalado dos resíduos domésticos, ajuda a reduzir

o volume de resíduos enviados para os incineradores ou aterros, mini-

mizando o potencial impacto negativo na saúde pública e no ambiente.

La imagen del cubo de basura tachado indica que el producto no

debe formar parte de los residuos habituales del hogar. Se debe

reciclar según la normativa ambiental local de eliminación de

residuos. Cuando se separan los productos que llevan esta imagen,

se contribuye a reducir el volumen de residuos que se incineran o se

envían a vertederos y se minimiza el impacto negativo sobre la salud y

el medio ambiente.

Das Symbol mit der durchgestrichenen Abfalltonne bedeutet,

dass das Produkt getrennt vom Haushaltsabfall entsorgt werden

muss. Das Produkt muss gemäß. der örtlichen Entsorgungsvor-

schriften der Wiederverwertung zugeführt werden. Durch separate

Entsorgung des Produkts trägst du zur Minderung des Verbrennung

oder Deponieabfalls bei und reduzierst eventuelle negative Einwirkun-

gen auf die menschliche Gesundheit und die Umwelt.

Le symbole de la poubelle barrée indique que le produit ne peut

pas être éliminé avec les ordures ménagères ordinaires. Il doit

être recyclé conformément à la réglementation environnementale

locale en matière de déchets. En triant les produits portant ce picto-

gramme, vous contribuez à réduire le volume des déchets incinérés

ou enfouis, et à diminuer tout impact négatif sur la santé humaine et

l’environnement.

Il simbolo del cassonetto barrato indica che il prodotto non può

essere eliminato con i comuni riﬁuti domestici. Il prodotto deve

essere riciclato nel rispetto delle norme ambientali locali per lo

smaltimento dei riﬁuti. Separando un prodotto contrassegnato da

questo simbolo dai riﬁuti domestici, si aiuterà a ridurre il volume dei

riﬁuti destinati agli inceneritori o alle discariche, minimizzando così

qualsiasi possibile impatto negativo sulla salute umana e sull’ambiente.

The crossed-out wheeled bin symbol indicates that the product

should be disposed of separately from household waste. The

product should be handed in for recycling in accordance with local

environmental regulations for waste disposal. By separating a marked

item from household waste, you will help reduce the volume of waste

sent to incinerators or landﬁll and minimize any potential negative

impact on human health and the environment.

Dichiarazione CE di conformità

Il fabbricante, ASSA ABLOY Entrance Systems AB, dichiara che il tipo di

apparecchiatura AXP2 è conforme alla direttiva 2014/30/UE.

La dichiarazione di conformità completa è disponibile sul nostro sito

internet.

EC declaration of conformity

Hereby, ASSA ABLOY Entrance Systems AB declares that the equipment

type AXP2 is in compliance with directive 2014/30/UE.

The complete declaration of conformity is available on our website

EG-Konformitätserklärung

Hiermit erklärt ASSA ABLOY Entrance Systems AB, dass das Produkt

AXP2 der Richtlinie 2014/30/EU entspricht.

Die vollständige Konformitätserklärung ﬁnden Sie auf unserer Website.

Declaración CE de conformidad

Por la presente, ASSA ABLOY Entrance Systems AB declara que el tipo

de equipo AXP2 es conforme con la directiva 2014/30/UE.

La declaración de conformidad completa está disponible en nuestro

sitio web.

Declaração CE de conformidade

A abaixo assinada ASSA ABLOY Entrance Systems AB declara que o

presente tipo de equipamento AXP2 está em conformidade com a diretiva

2014/30/UE.

La declaración de conformidad completa está disponible en nuestro

sitio web.

Déclaration CE de conformité

Le soussigné, ASSA ABLOY Entrance Systems AB, déclare que

l’équipement du type AXP2 est conforme à la directive 2014/30/UE.

La déclaration de conformité complète est disponible sur notre site

Internet.

Table des matières

Autres manuels DITEC Radar

DITEC

DITEC PasM242 Manuel utilisateur

Manuels Radar populaires d'autres marques

SAW D2L

SAW D2L Valentine One Gen2 Manuel utilisateur

Raymarine

Raymarine Raytheon R20X Manuel utilisateur

Simrad

Simrad CA34 Manuel utilisateur

Endress+Hauser

Endress+Hauser Micropilot FMR67B Caractéristiques techniques

Endress+Hauser

Endress+Hauser Levelflex M FMP45 Manuel utilisateur

ECHOMAX

ECHOMAX Active-X-Band Manuel utilisateur

AGD

AGD 340 Manuel utilisateur

Kustom Signals

Kustom Signals Eagle 3 Manuel utilisateur

SYMEO

SYMEO STU Manuel utilisateur

Axis

Axis D2110-VE Manuel utilisateur

MALA

MALA MIRA Manuel utilisateur

Emerson

Emerson ROSEMOUNT 5300 Manuel utilisateur

Rosemount

Rosemount 5300 Series Manuel utilisateur

Endress+Hauser

Endress+Hauser Levelflex FMP56 Caractéristiques techniques

TERMA

TERMA SCANTER 5102 Manuel utilisateur

GSSI

GSSI UtilityScan Manuel utilisateur

Acconeer

Acconeer A111 Manuel utilisateur

Crosley

Crosley CR37 Manuel utilisateur
