Dimplex SI 50TE Manuel utilisateur

Montage- und

Gebrauchsanweisung

DeutschEnglishFrançais

Instructions d’installation

et d’utilisation

Installation and

Operating Instructions

Sole/Wasser-

Wärmepumpe für

Innenaufstellung

SI 50TE

SI 75TE

SI 100TE

SI 130TE

Brine-to-Water

Heat Pump for

Indoor Installation

Pompe à chaleur

eau glycolée-eau

pour installation

intérieure

Bestell-Nr. / Order no. / Node commande : 452234.66.02 FD 9311

www.dimplex.de 452234.66.02 · FD 9311 DE-1

Deutsch

SI 50TE - SI 130TE

Inhaltsverzeichnis

1 Bitte sofort lesen ........................................................................................................................ DE-2

1.1 Wichtige Hinweise ............................................................................................................................... DE-2

1.2 Bestimmungsgemäßer Gebrauch........................................................................................................ DE-2

1.3 Gesetzliche Vorschriften und Richtlinien ............................................................................................. DE-2

1.4 Energiesparende Handhabung der Wärmepumpe .............................................................................. DE-3

2 Verwendungszweck der Wärmepumpe.................................................................................... DE-3

2.1 Anwendungsbereich ............................................................................................................................ DE-3

2.2 Arbeitsweise ........................................................................................................................................ DE-3

3 Grundgerät.................................................................................................................................. DE-3

4 Zubehör ....................................................................................................................................... DE-4

4.1 Anschlussflansche ............................................................................................................................... DE-4

4.2 Fernbedienung..................................................................................................................................... DE-4

4.3 Gebäudeleittechnik .............................................................................................................................. DE-4

4.4 Wärmemengenzähler WMZ................................................................................................................. DE-4

5 Transport..................................................................................................................................... DE-5

6 Aufstellung.................................................................................................................................. DE-5

6.1 Allgemeine Hinweise ........................................................................................................................... DE-5

6.2 Schallemissionen................................................................................................................................. DE-5

7 Montage....................................................................................................................................... DE-6

7.1 Allgemein ............................................................................................................................................. DE-6

7.2 Heizungsseitiger Anschluss................................................................................................................. DE-6

7.3 Wärmequellenseitiger Anschluss......................................................................................................... DE-6

7.4 Temperaturfühler ................................................................................................................................. DE-6

7.5 Elektrischer Anschluss......................................................................................................................... DE-8

8 Inbetriebnahme........................................................................................................................... DE-9

8.1 Allgemeine Hinweise ........................................................................................................................... DE-9

8.2 Vorbereitung ........................................................................................................................................ DE-9

8.3 Vorgehensweise bei Inbetriebnahme .................................................................................................. DE-9

9 Pflege / Reinigung ...................................................................................................................... DE-9

9.1 Pflege................................................................................................................................................... DE-9

9.2 Reinigung Heizungsseite ..................................................................................................................... DE-9

9.3 Reinigung Wärmequellenseite........................................................................................................... DE-10

9.4 Wartung ............................................................................................................................................. DE-10

10 Störungen / Fehlersuche ......................................................................................................... DE-10

11 Außerbetriebnahme / Entsorgung .......................................................................................... DE-10

12 Geräteinformation .................................................................................................................... DE-11

13 Garantieurkunde....................................................................................................................... DE-12

Anhang / Appendix / Annexes ............................................................................................................ A-I

Maßbilder / Dimensioned drawings / Schémas cotés ...............................................................................A-II

Diagramme / Schematics / Diagrammes................................................................................................... A-VI

Stromlaufpläne / Wiring diagrams / Schémas électriques...................................................................... A-XI

Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d’intégration

hydraulique..............................................................................................................................................A-XXVI

Konformitätserklärung / Declaration of Conformity / Déclaration de conformité.............................A-XXIX

Wartungsarbeiten / Maintenance work / Opérations de maintenance ................................................A-XXX

DE-2 452234.66.02 · FD 9311 www.dimplex.de

Deutsch

SI 50TE - SI 130TE

1 Bitte sofort lesen

1.1 Wichtige Hinweise

ACHTUNG!

Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und

sachkundigen Kundendienst durchgeführt werden.

ACHTUNG!

Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen

Anforderungen des Landes einzuhalten, in dem die Wärmepumpe

betrieben wird. Je nach Kältemittelfüllmenge ist die Dichtheit der

Wärmepumpe in regelmäßigen Abständen durch entsprechend

geschultes Personal zu überprüfen und zu protokollieren.

ACHTUNG!

Bei einer externen Ansteuerung der Wärmepumpe bzw. der

Umwälzpumpen ist ein Durchflussschalter vorzusehen, der das

Einschalten des Verdichters bei fehlendem Volumenstrom verhindert.

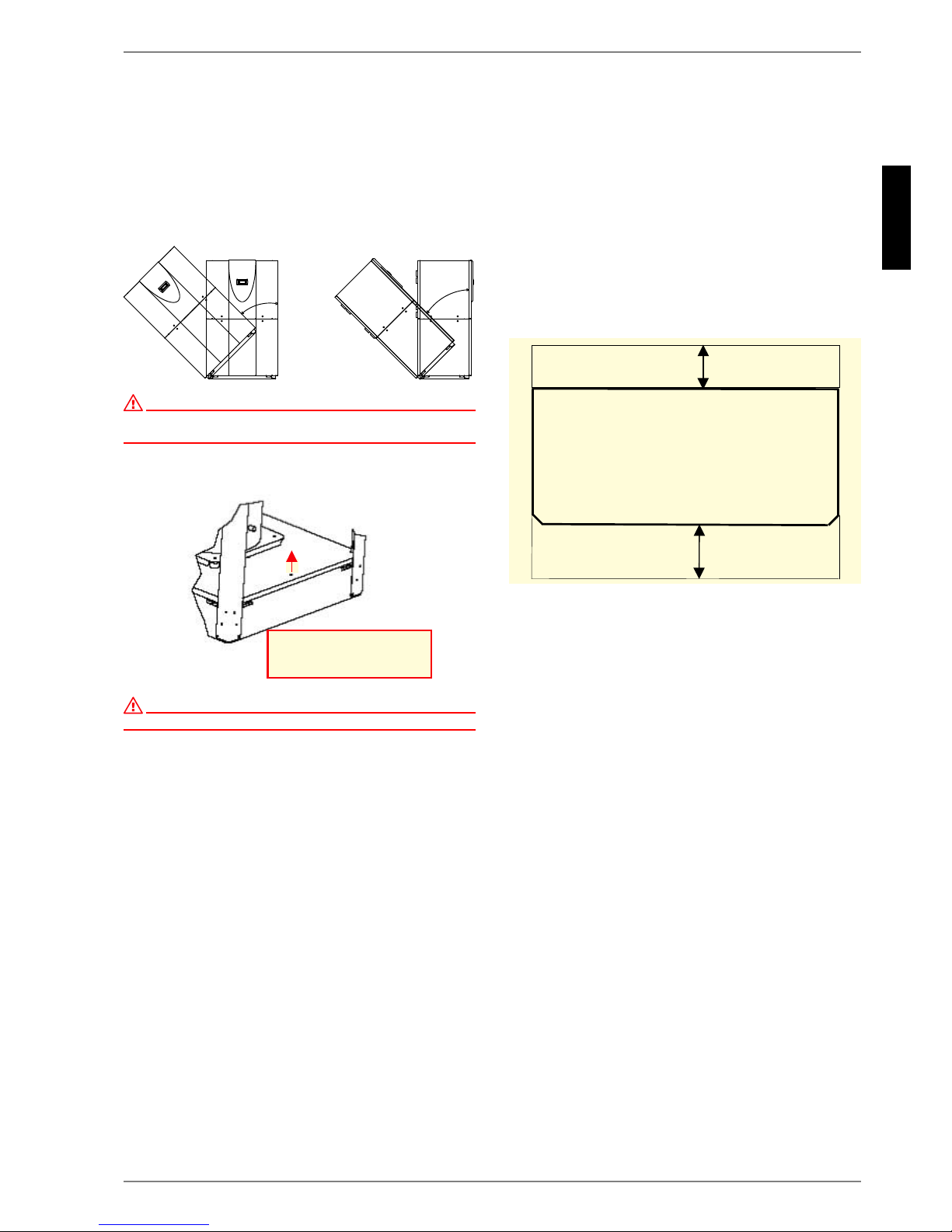

ACHTUNG!

Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° (in jeder

Richtung) gekippt werden.

ACHTUNG!

Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.

ACHTUNG!

Vor Anschluss der Wärmepumpe Heizungsanlage spülen.

ACHTUNG!

Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende

Schmutzfänger zu montieren, um den Verdampfer gegen

Verunreinigungen zu schützen.

ACHTUNG!

Es wird empfohlen, die Soleseite mit dem optional erhältlichen

Durchflussschalter auszustatten.

ACHTUNG!

Die Sole muss mindestens zu 25 % aus einem Frostschutz auf

Monoethylenglykol- oder Propylenglykolbasis bestehen und ist vor dem

Befüllen zu mischen.

ACHTUNG!

Beim Anschluss der Lastleitungen auf Rechtsdrehfeld achten (bei

falschem Drehfeld bringt die Wärmepumpe keine Leistung, ist sehr laut

und es kann zu Verdichterschäden kommen).

ACHTUNG!

Es ist nicht zulässig über einen Relaisausgang mehr als eine elektronisch

geregelte Umwälzpumpe zu schalten.

ACHTUNG!

Die Inbetriebnahme erfolgt gemäß der Montage- und

Gebrauchsanweisung des Wärmepumpenmanager.

ACHTUNG!

Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende

Schmutzfänger zu montieren, um den Verdampfer gegen

Verunreinigungen zu schützen.

ACHTUNG!

Die landesspezifischen Gesetze können eventuell von der Verordnung

(EG) 842/2006 abweichen. Die jeweiligen Landesgesetze zur

Dichtheitsprüfung von Wärmepumpen sind zu beachten.

ACHTUNG!

Vor Öffnen des Gerätes sind alle Stromkreise spannungsfrei zu schalten.

1.2 Bestimmungsgemäßer

Gebrauch

Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver-

wendungszweck freigegeben. Ein anderer oder darüber hinaus

gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu

zählt auch die Beachtung der zugehörigen Projektierungsunter-

lagen. Änderungen oder Umbauten am Gerät sind zu unterlas-

sen.

1.3 Gesetzliche Vorschriften und

Richtlinien

Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EG-

Richtlinie 2006/42/EC (Maschinenrichtlinie) für den Gebrauch im

häuslichen Umfeld bestimmt und unterliegt damit den Anforde-

rungen der EG-Richtlinie 2006/95/EC (Niederspannungsrichtli-

nie). Sie ist damit ebenfalls für die Benutzung durch Laien zur

Beheizung von Läden, Büros und anderen ähnlichen Arbeitsum-

gebungen, von landwirtschaftlichen Betrieben und von Hotels,

Pensionen und ähnlichen oder anderen Wohneinrichtungen vor-

gesehen.

Die Wärmepumpe entspricht allen relevanten DIN-/VDE-Vor-

schriften und EG-Richtlinien. Diese können der CE-Erklärung im

Anhang entnommen werden.

Der elektrische Anschluss der Wärmepumpe muss nach den gül-

tigen VDE-, EN- und IEC-Normen ausgeführt werden. Außerdem

sind die Anschlussbedingungen der Versorgungsunternehmen

zu beachten.

Die Wärmepumpe ist entsprechend den einschlägigen Vorschrif-

ten in die Wärmequellen- und Heizungsanlage einzubinden.

Personen, insbesondere Kinder, die aufgrund ihrer physischen,

sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahren-

heit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu

benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anwei-

sung durch eine verantwortliche Person benutzen.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie

nicht mit dem Gerät spielen.

ACHTUNG!

Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und

sachkundigen Kundendienst durchgeführt werden.

ACHTUNG!

Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen

Anforderungen des Landes einzuhalten, in dem die Wärmepumpe

betrieben wird. Je nach Kältemittelfüllmenge ist die Dichtheit der

Wärmepumpe in regelmäßigen Abständen durch entsprechend

geschultes Personal zu überprüfen und zu protokollieren.

Nähere Angaben dazu befinden sich im Kapitel Pflege / Reini-

gung.

www.dimplex.de 452234.66.02 · FD 9311 DE-3

Deutsch

SI 50TE - SI 130TE

1.4 Energiesparende Handhabung

der Wärmepumpe

Durch das Betreiben dieser Wärmepumpe tragen Sie zur Scho-

nung unserer Umwelt bei. Für den effizienten Betrieb ist eine

sorgfältige Bemessung der Heizungsanlage und der Wärme-

quelle sehr wichtig. Dabei ist besonderes Augenmerk auf mög-

lichst niedrige Wasservorlauftemperaturen zu richten. Darum

sollten alle angeschlossenen Wärmeverbraucher für niedrige

Vorlauftemperaturen geeignet sein. Eine um 1 K höhere Heiz-

wassertemperatur steigert den elektrischen Energieverbrauch

um ca. 2,5 %. Eine Niedertemperaturheizung mit Vorlauftempe-

raturen zwischen 30 °C und 50 °C ist für einen energiesparen-

den Betrieb gut geeignet.

2 Verwendungszweck der

Wärmepumpe

2.1 Anwendungsbereich

Die Sole/Wasser-Wärmepumpe ist ausschließlich für die Erwär-

mung von Heizungswasser vorgesehen. Sie kann in vorhande-

nen oder neu zu errichtenden Heizungsanlagen eingesetzt wer-

den. Als Wärmeträger in der Wärmequellenanlage dient ein

Gemisch aus Wasser und Frostschutz (Sole). Als Wärmequel-

lenanlage können Erdsonden, Erdkollektoren oder ähnliche An-

lagen genutzt werden.

2.2 Arbeitsweise

Das Erdreich speichert Wärme, die von Sonne, Wind und Regen

eingebracht wird. Diese Erdwärme wird im Erdkollektor, der Erd-

sonde oder Ähnlichem von der Sole bei niedriger Temperatur

aufgenommen. Eine Umwälzpumpe fördert dann die „erwärmte“

Sole in den Verdampfer der Wärmepumpe. Dort wird diese

Wärme an das Kältemittel im Kältekreislauf abgegeben. Dabei

kühlt sich die Sole wieder ab, so dass sie im Solekreis wieder

Wärmeenergie aufnehmen kann.

Das Kältemittel wird vom elektrisch angetriebenen Verdichter an-

gesaugt, verdichtet und auf ein höheres Temperaturniveau „ge-

pumpt“. Die bei diesem Vorgang zugeführte elektrische Antriebs-

leistung geht nicht verloren, sondern wird größtenteils dem

Kältemittel zugeführt.

Daraufhin gelangt das Kältemittel in den Verflüssiger und über-

trägt hier wiederum seine Wärmeenergie an das Heizwasser.

Abhängig vom Betriebspunkt erwärmt sich so das erhitzte Heiz-

wasser auf bis zu 58 °C.

3 Grundgerät

Das Gerät besteht aus einer anschlussfertigen Wärmepumpe für

Innenaufstellung mit Blechgehäuse, Schaltkasten und integrier-

tem Wärmepumpenmanager. Der Kältekreis enthält das vom

Kyoto-Protokoll erfasste fluorierte Kältemittel R404A mit einem

GWP-Wert von 3784. Es ist FCKW-frei, baut kein Ozon ab und

ist nicht brennbar.

Im Schaltkasten sind alle für den Betrieb der Wärmepumpe not-

wendigen Bauteile angebracht. Ein Fühler für die Außentempe-

ratur mit Befestigungsmaterial sowie ein Schmutzfänger liegen

der Wärmepumpe bei. Die Zuleitung für Last- und Steuerspan-

nung ist bauseits zu verlegen.

Die Ansteuerung der bauseits zu stellenden Solepumpe ist über

den Schaltkasten zu realisieren. Dabei ist – falls erforderlich – für

diese ein Motorschutz vorzusehen.

Die Wärmequellenanlage mit Soleverteiler ist bauseits zu erstel-

len.

1) Steuerung

2) Verdampfer

3) Verflüssiger

4) Verdichter

5) Transportsicherung

6) Filtertrockner







DE-4 452234.66.02 · FD 9311 www.dimplex.de

Deutsch

SI 50TE - SI 130TE

4 Zubehör

4.1 Anschlussflansche

Durch den Einsatz der flachdichtenden Anschlussflansche kann

das Gerät optional auf Flanschanschluss umgestellt werden.

4.2 Fernbedienung

Als Komforterweiterung ist im Sonderzubehör eine Fernbe-

dienstation erhältlich. Bedienung und Menüführung sind iden-

tisch mit denen des Wärmepumpenmanagers. Der Anschluss er-

folgt über eine Schnittstelle (Sonderzubehör) mit Westernstecker

RJ 12.

HINWEIS

Bei Heizungsreglern mit abnehmbarem Bedienteil kann dieses direkt als

Fernbedienstation genutzt werden.

4.3 Gebäudeleittechnik

Der Wärmepumpenmanager kann durch die Ergänzung der je-

weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Gebäu-

deleitsystems angeschlossen werden. Für den genauen An-

schluss und die Parametrierung der Schnittstelle muss die

ergänzende Montageanweisung der Schnittstellenkarte beachtet

werden.

Für den Wärmepumpenmanager sind folgende Netzwerkverbin-

dungen möglich:

Modbus

EIB, KNX

Ethernet

ACHTUNG!

Bei einer externen Ansteuerung der Wärmepumpe bzw. der

Umwälzpumpen ist ein Durchflussschalter vorzusehen, der das

Einschalten des Verdichters bei fehlendem Volumenstrom verhindert.

4.4 Wärmemengenzähler WMZ

4.4.1 Allgemeine Beschreibung

Der Wärmemengenzähler (WMZ 25/32) dient dazu, die angege-

bene Wärmemenge zu erfassen. Er ist als Zubehör erhältlich.

Durch den vorhandenen Zusatzwärmetauscher werden für die

Erfassung der Wärmemenge zwei Wärmemengenzähler benö-

tigt.

Sensoren im Vor- und Rücklauf der Wärmetauscherleitungen

und ein Elektronikmodul erfassen die gemessenen Werte und

übertragen ein Signal an den Wärmepumpenmanager, der ab-

hängig von der aktuellen Betriebsart der Wärmepumpe (Heizen/

Warmwasser/Schwimmbad) die Wärmemenge in kWh aufsum-

miert und im Menü Betriebsdaten und Historie zur Anzeige

bringt.

HINWEIS

Der Wärmemengenzähler entspricht den Qualitätsanforderungen des

deutschen Marktanreizprogramms zur Förderung von effizienten

Wärmepumpen. Er unterliegt nicht der Eichpflicht und ist deshalb nicht

zur Heizkostenabrechnung verwendbar!

4.4.2 Hydraulische und elektrische

Einbindung des

Wärmemengenzählers

Zur Datenerfassung benötigt der Wärmemengenzähler zwei

Messeinrichtungen.

Das Messrohr für die Durchflussmessung

Dieses ist in den Wärmepumpenvorlauf (Durchflussrichtung

beachten) zu montieren.

Einen Temperatursensor (Kupferrohr mit Tauchhülse)

Dieser ist im Wärmepumpenrücklauf zu montieren.

Der Einbauort der beiden Messrohre sollte sich möglichst nahe

an der Wärmepumpe im Erzeugerkreis befinden.

Der Abstand zu Pumpen, Ventilen und anderen Einbauten ist zu

vermeiden, da Verwirbelungen zu Verfälschungen bei der Wär-

memengenzählung führen können (empfohlen wird eine Beruhi-

ungsstrecke von 50 cm).

9RUODXI

5FNODXI

:0=*HKlXVH(OHNWURQLN

/13(

9+]

,PSXOV:lUPHPHQJHQ]lKOHU 1,'

*9$&

www.dimplex.de 452234.66.02 · FD 9311 DE-5

Deutsch

SI 50TE - SI 130TE

5 Transport

Zum Transport mit einem Sack- oder Kesselkarren kann dieser

an der Stirnseite des Gerätes unter dem Transportschutz ange-

setzt werden.

Das Gerät kann zum Transport auf ebenem Untergrund von hin-

ten oder vorne mittels Hubwagen oder Gabelstapler angehoben

werden. Hierzu ist der Transportschutz nicht unbedingt notwen-

dig.

ACHTUNG!

Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° (in jeder

Richtung) gekippt werden.

Nach dem Transport ist die Transportsicherung im Gerät am

Boden beidseitig zu entfernen.

ACHTUNG!

Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.

Zum Abnehmen der Fassadierung sind die einzelnen Deckel an

den jeweiligen Drehverschlüssen zu öffnen und nur leicht vom

Gerät weg zu kippen. Danach können sie nach oben aus der Hal-

terung gehoben werden.

6 Aufstellung

6.1 Allgemeine Hinweise

Die Sole/Wasser-Wärmepumpe muss in einem frostfreien und

trockenen Raum auf einer ebenen, glatten und waagerechte Flä-

che aufgestellt werden. Dabei sollte der Rahmen rundum dicht

am Boden anliegen, um eine ausreichende Schallabdichtung zu

gewährleisten. Ist dies nicht der Fall, können zusätzlich schall-

dämmende Maßnahmen notwendig werden.

Die Wärmepumpe muss so aufgestellt sein, dass ein Kunden-

diensteinsatz problemlos durchgeführt werden kann. Dies ist ge-

währleistet, wenn ein Abstand von ca. 1 m vor der Wärmepumpe

eingehalten wird.

Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere

Temperaturen als 35 °C auftreten.

6.2 Schallemissionen

Aufgrund der wirkungsvollen Schallisolation arbeitet die Wärme-

pumpe sehr leise. Eine Schwingungsübertragung auf das Fun-

dament bzw. auf das Heizsystem wird durch interne Entkopp-

lungsmaßnahmen weitgehend verhindert.



7UDQVSRUWVLFKHUXQJ

HQWIHUQHQHLQVFKUDXEHQ

P

P

DE-6 452234.66.02 · FD 9311 www.dimplex.de

Deutsch

SI 50TE - SI 130TE

7 Montage

7.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:

Vor-/Rücklauf Sole (Wärmequellenanlage)

Vor-/Rücklauf Heizung

Spannungsversorgung

Temperaturfühler

7.2 Heizungsseitiger Anschluss

ACHTUNG!

Vor Anschluss der Wärmepumpe Heizungsanlage spülen.

Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-

folgen, muss die Heizungsanlage gespült werden, um eventuell

vorhandene Verunreinigungen, Reste von Dichtmaterial oder

Ähnliches, zu entfernen. Ein Ansammeln von Rückständen im

Verflüssiger kann zum Totalausfall der Wärmepumpe führen.

Nach erstellter heizungsseitiger Installation ist die Heizungsan-

lage zu füllen, zu entlüften und abzudrücken.

Beim Füllen der Anlage ist folgendes zu beachten:

unbehandeltes Füll- und Ergänzungswasser muss Trink-

wasserqualität haben

(farblos, klar, ohne Ablagerungen)

das Füll- und Ergänzungswasser muss vorfiltriert sein (Po-

renweite max. 5 µm).

Eine Steinbildung in Warmwasserheizungsanlagen kann nicht

vollständig vermieden werden, ist aber bei Anlagen mit Vorlauf-

temperaturen kleiner 60 °C vernachlässigbar gering.

Bei Mittel- und Hochtemperatur-Wärmepumpen können auch

Temperaturen über 60 °C erreicht werden.

Daher sollten für das Füll- und Ergänzungswasser nach VDI

2035 Blatt 1 folgende Richtwerte eingehalten werden:

Mindestheizwasserdurchsatz

Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem

Betriebszustand der Heizungsanlage sicherzustellen. Dieses

kann z.B. durch Installation eines doppelt differenzdrucklosen

Verteilers erreicht werden.

Sofern Manager und Heizungsumwälzpumpen betriebsbereit

sind, arbeitet die Frostschutzfunktion des Managers. Bei Außer-

betriebnahme der Wärmepumpe oder Stromausfall ist die An-

lage zu entleeren. Bei Wärmepumpenanlagen, an denen ein

Stromausfall nicht erkannt werden kann (Ferienhaus), ist der

Heizungskreis mit seinem geeigneten Frostschutz zu betreiben.

7.3 Wärmequellenseitiger

Anschluss

Folgende Vorgehensweise ist beim Anschluss einzuhalten:

Die Soleleitung am Vor- und Rücklauf Wärmequelle der Wärme-

pumpe anschließen.

Dabei ist das hydraulische Einbindungsschema zu beachten.

ACHTUNG!

Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende

Schmutzfänger zu montieren, um den Verdampfer gegen

Verunreinigungen zu schützen.

ACHTUNG!

Es wird empfohlen, die Soleseite mit dem optional erhältlichen

Durchflussschalter auszustatten.

Die Sole ist vor dem Befüllen der Anlage herzustellen. Die Sole-

konzentration muss mindestens 25 % betragen. Das gewährleis-

tet Frostsicherheit bis ca. -14 °C.

Es dürfen nur Frostschutzmittel auf Monoethylenglykol- oder

Propylenglykolbasis verwendet werden.

Die Wärmequellenanlage ist zu entlüften und auf Dichtheit zu

prüfen.

ACHTUNG!

Die Sole muss mindestens zu 25 % aus einem Frostschutz auf

Monoethylenglykol- oder Propylenglykolbasis bestehen und ist vor dem

Befüllen zu mischen.

HINWEIS

Im Wärmequellenkreis ist ein geeignete Luftabscheider

(Mikroluftblasenabscheider) bauseits vorzusehen.

7.4 Temperaturfühler

Folgende Temperaturfühler sind bereits eingebaut bzw. müssen

zusätzlich montiert werden:

Außentemperatur (R1) beigelegt (NTC-2)

Rücklauftemperatur Sekundärkreis (R2) eingebaut (NTC-

10)

Vorlauftemperatur Sekundärkreis (R9 ) eingebaut (NTC-10)

Vorlauftemperatur Primärkreis (R6) eingebaut (NTC-10)

Gesamtheiz-

leistung in [kW]

Summe Erdalkalien

in mol/m³ bzw.

mmol/l

Gesamt-

härte in °dH

bis 200 2,0 11,2

200 bis 600 1,5 8,4

> 600 < 0,02 < 0,11

www.dimplex.de 452234.66.02 · FD 9311 DE-7

Deutsch

SI 50TE - SI 130TE

7.4.1 Fühlerkennlinien

Die an den Wärmepumpenmanager anzuschließenden Tempe-

raturfühler müssen der in Abb. 7.1 gezeigten Fühlerkennlinie ent-

sprechen. Einzige Ausnahme ist der im Lieferumfang der Wär-

mepumpe befindliche Außentemperaturfühler (siehe Abb. 7.2)

Abb. 7.1:Fühlerkennlinie NTC-10

Abb. 7.2:Fühlerkennlinie NTC-2 nach DIN 44574 Außentemperaturfühler

7.4.2 Montage des

Außentemperaturfühlers

Der Temperaturfühler muss so angebracht werden, dass sämtli-

che Witterungseinflüsse erfasst werden und der Messwert nicht

verfälscht wird.

an der Außenwand eines beheizten Wohnraumes und

möglichst an der Nord- bzw. Nordwestseite anbringen

nicht in „geschützter Lage“ (z.B. in einer Mauernische oder

unter dem Balkon) montieren

nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,

Außenleuchten oder Wärmepumpen anbringen

zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen

Fühlerleitung: Länge max. 40 m; Adernquerschnitt min.

0,75 mm²; Außendurchmesser des Kabels 4-8 mm.

7.4.3 Montage der Anlegefühler

Die Montage der Anlegefühler ist nur notwendig, falls diese im

Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut

sind.

Die Anlegefühler können als Rohranlegefühler montiert oder in

die Tauchhülse des Kompaktverteilers eingesetzt werden.

Montage als Rohranlegefühler

Heizungsrohr von Lack, Rost und Zunder säubern

Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn

auftragen)

Fühler mit Schlauchschelle befestigen (gut festziehen, lose

Fühler führen zu Fehlfunktionen) und thermisch isolieren

7.4.4 Verteilsystem Hydraulik

Kompaktverteiler und Doppelt differenzdruckloser Verteiler fun-

gieren als Schnittstelle zwischen der Wärmepumpe, dem Hei-

zungsverteilsystem, dem Pufferspeicher und evtl. auch dem

Warmwasserspeicher. Dabei wird statt vieler Einzelkomponen-

ten ein kompaktes System verwendet, um die Installation zu ver-

einfachen. Weitere Informationen sind der jeweiligen Monta-

geanweisung zu entnehmen.

Kompaktverteiler

Der Rücklauffühler kann in der Wärmepumpe verbleiben oder ist

in die Tauchhülse einzubringen. Der noch vorhandene Hohlraum

zwischen Fühler und Tauchhülse muss mit Wärmeleitpaste voll-

ständig ausgefüllt sein.

Doppelt differenzdruckloser Verteiler

Der Rücklauffühler muss in die Tauchhülse des doppelt diffe-

renzdrucklosen Verteilers eingebaut werden, um von den Heiz-

kreispumpen der Erzeuger- und Verbraucherkreise durchströmt

zu werden.

Temperatur in °C -20 -15 -10 -5 0 5 10

NTC-2 in k14,6 11,4 8,9 7,1 5,6 4,5 3,7

NTC-10 in k67,7 53,4 42,3 33,9 27,3 22,1 18,0

15 20 25 30 35 40 45 50 55 60

2,92,42,01,71,41,11,00,80,70,6

14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1

















   

$XHQWHPSHUDWXU>&@

:LGHUVWDQGVZHUW>N2KP@























   

$XHQWHPSHUDWXU>&@

:LGHUVWDQGVZHUW>N2KP@

6FKODXFKVFKHOOH

$QOHJHIKOHU

:lUPHLVROLHUXQJ

DE-8 452234.66.02 · FD 9311 www.dimplex.de

Deutsch

SI 50TE - SI 130TE

7.5 Elektrischer Anschluss

7.5.1 Allgemein

Sämtliche elektrische Anschlussarbeiten dürfen nur von einer

Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkeiten

unter Beachtung der

Montage- und Gebrauchsanweisung,

länderspezifischen Installationsvorschriften z.B. VDE 0100

technischen Anschlussbedingungen der Energieversorger-

und Versorgungsnetzbetreiber (z.B. TAB) und

örtlicher Gegebenheiten

durchgeführt werden.

Zur Gewährleistung der Frostschutzfunktion darf der Wärme-

pumpenmanager nicht spannungsfrei geschaltet und die Wär-

mepumpe muss durchströmt werden.

Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb

wird abhängig vom Innenwiderstand eines Messinstruments

auch bei nicht geschlossenen Kontakten eine Spannung gemes-

sen, die aber weit unterhalb der Netzspannung liegt.

An den Regler-Klemmen N1-J1 bis N1-J11; N1-J24 und der

Klemmleiste X3 liegt Kleinspannung an. Wenn wegen eines Ver-

drahtungsfehlers an diese Klemmen Netzspannung angelegt

wird, wird der Wärmepumpenmanager zerstört.

7.5.2 Elektrische Anschlussarbeiten

1) Die 4-adrige elektrische Versorgungsleitung für den Leis-

tungsteil der Wärmepumpe wird vom Stromzähler der Wär-

mepumpe über das EVU-Sperrschütz (falls gefordert) in die

Wärmepumpe geführt (Lastspannung siehe GI-Blatt).

Anschluss der Lastleitung am Schaltblech der Wärme-

pumpe über Klemmen X1: L1/L2/L3/PE.

ACHTUNG!

Beim Anschluss der Lastleitungen auf Rechtsdrehfeld achten (bei

falschem Drehfeld bringt die Wärmepumpe keine Leistung, ist sehr laut

und es kann zu Verdichterschäden kommen).

In der Leistungsversorgung für die Wärmepumpe ist eine allpo-

lige Abschaltung mit mindestens 3 mm Kontaktöffnungsabstand

(z.B. EVU-Sperrschütz, Leistungsschütz), sowie ein allpoliger Si-

cherungsautomat, mit gemeinsamer Auslösung aller Außenlei-

ter, vorzusehen (Auslösestrom und Charakteristik gemäß Ge-

räteinformation).

2) Die 3-adrige elektrische Versorgungsleitung für den

Wärmepumpenmanager (Heizungsregler N1) wird in die

Wärmepumpe geführt. Anschluss der Steuerleitung am

Schaltblech der Wärmepumpe über Klemmen X2: L/N/PE.

Die Versorgungsleitung (L/N/PE~230 V, 50 Hz) für den

WPM muss an Dauerspannung liegen und ist aus diesem

Grund vor dem EVU-Sperrschütz abzugreifen bzw. an den

Haushaltsstrom anzuschließen, da sonst während der EVU-

Sperre wichtige Schutzfunktionen außer Betrieb sind.

3) Das EVU-Sperrschütz (K22) mit Hauptkontakten und einem

Hilfskontakt ist entsprechend der Wärmepumpenleistung

auszulegen und bauseits beizustellen.

Der Schließer-Kontakt des EVU-Sperrschütz wird von

Klemmleiste X3/G zur Steckerklemme J5/ID3 geschleift.

VORSICHT! Kleinspannung!

4) Das Schütz (K20) für den Tauchheizkörper (E10) ist bei

monoenergetischen Anlagen (2.WE) entsprechend der

Heizkörperleistung auszulegen und bauseits beizustellen.

Die Ansteuerung (230 V AC) erfolgt aus dem

Wärmepumpenmanager über die Klemmen X2/N und N1-

J13/NO4

5) Das Schütz (K21) für die Flanschheizung (E9) im

Warmwasserspeicher ist entsprechend der

Heizkörperleistung auszulegen und bauseits beizustellen.

Die Ansteuerung (230 V AC) erfolgt aus dem WPM über die

Klemmen X2/N und N1-J16/NO 10.

6) Die Schütze der Punkte 3;4;5 werden in die

Elektroverteilung eingebaut. Lastleitungen für eingebaute

Heizungen sind gemäß den gültigen Normen und

Vorschriften auszulegen und abzusichern.

7) Alle installierten elektrischen Leitungen müssen als

dauerhafte und feste Verdrahtung ausgeführt sein.

8) Die Heizungsumwälzpumpe (M13) wird an N1-J13/NO5

und X2/N angeschlossen. Bei Verwendung von Pumpen,

die die Schaltkapazität des Ausgangs übersteigen muss

ein Koppelrelais zwischengeschaltet werden.

9) Die Zusatzumwälzpumpe (M16) wird an N1-J16/NO9 und

X2/N angeschlossen. Anschluspunkte für die Pumpe sind

X2/M16 und X2/N. Ein Koppelrelais ist in diesem Ausgang

bereits integriert.

10) Die Warmwasserladepumpe (M18) wird an N1-J12/NO6

und X2/N angeschlossen. Bei Verwendung von Pumpen,

die die Schaltkapazität des Ausgangs übersteigen muss

ein Koppelrelais zwischengeschaltet werden.

11) Die Sole- bzw. Brunnenpumpe (M11) wird über den Kontakt

N1-J12/NO3 angesteuert. Anschluspunkte für die Pumpe

sind an Schütz K5:2/4/6. Ein Koppelrelais ist in diesem Aus-

gang bereits integriert.

12) Der Rücklauffühler (R2) ist bei der Wärmepumpe für

Innenaufstellung integriert.

Der Anschluss am WPM erfolgt an den Klemmen: X3/GND

und N1-J2/B2.

13) Der Außenfühler (R1) wird an den Klemmen X3/GND und

N1-J2/B1 angeklemmt.

14) Der Warmwasserfühler (R3) liegt dem Warmwassers-

peicher bei und wird an den Klemmen GND und N1-J2/B3

angeklemmt.

Das Netzkabel ist durch die Führungsrohre seitlich in den Schalt-

kasten zu führen und mit der Zugentlastung zu sichern.

Autres manuels pour SI 50TE

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Dimplex Pompe à chaleur

Dimplex

Dimplex KWP 300 Manuel utilisateur

Dimplex

Dimplex SI 30TER+ Manuel utilisateur

Dimplex

Dimplex SIK 11 ME Manuel utilisateur

Dimplex

Dimplex LA 11MS Manuel utilisateur

Dimplex

Dimplex LAB 07M Manuel utilisateur

Dimplex

Dimplex DHW 400+ Guide de l'utilisateur

Dimplex

Dimplex SI 75ZSR Manuel utilisateur

Dimplex

Dimplex LA 60P-TUR Guide de l'utilisateur

Dimplex

Dimplex LA 1422C Guide de l'utilisateur

Dimplex

Dimplex SIH 6ME Manuel utilisateur

Dimplex

Dimplex LIAC12IM6 Manuel utilisateur

Dimplex

Dimplex LA 6MR Manuel utilisateur

Dimplex

Dimplex LA 25TU-2 Guide de l'utilisateur

Dimplex

Dimplex SI 85TUR Guide de l'utilisateur

Dimplex

Dimplex LIK 12TU Manuel utilisateur

Dimplex

Dimplex LAW 6IMR Manuel utilisateur

Dimplex

Dimplex LA 22HS Manuel utilisateur

Dimplex

Dimplex DHW 300+ Manuel utilisateur

Dimplex

Dimplex WI 40CS Manuel utilisateur

Dimplex

Dimplex LA 16ASR Document technique

Dimplex

Dimplex LAW 9IMR Manuel utilisateur

Dimplex

Dimplex LA 16MS Manuel utilisateur

Dimplex

Dimplex SIW 6TES Guide de l'utilisateur

Dimplex

Dimplex DHW 250P Manuel utilisateur

Manuels Pompe à chaleur populaires d'autres marques

MICROWELL

MICROWELL HP 1000 GREEN Manuel utilisateur

Sanyo

Sanyo SAP120FCH Manuel utilisateur

Daikin

Daikin EHYHBH05AA Manuel utilisateur

Panasonic

Panasonic WH-SDF03E3E5 Mode d’emploi

Bryant

Bryant 544B Manuel utilisateur

Airxcel

Airxcel 45000 Series Manuel

Mitsubishi Electric

Mitsubishi Electric PUZ-SWM60VAA Manuel utilisateur

Carrier

Carrier WSHP Open v3 Guide de configuration rapide

TGM

TGM CTV14CN018A Manuel utilisateur

Carrier

Carrier 38MGQ Series Manuel utilisateur

Kokido

Kokido K2O K880BX/EU Guide de dépannage

Viessmann

Viessmann VITOCAL 300-G PRO Type BW 2150 Guide rapide

Carrier

Carrier 48EZN Manuel utilisateur

Viessmann

Viessmann KWT Vitocal 350-G Pro Series Mode d'emploi

Ariston

Ariston NIMBUS Manuel utilisateur

Weishaupt

Weishaupt WWP L 7 Guide de l'utilisateur

GE Zoneline AZ85H09EAC Manuel utilisateur

Bryant

Bryant Preferred Series Manuel utilisateur
