Dimplex WPM EconPlus Manuel d'installation

Montage- und

Inbetriebnahmeanweisung

für den Installateur

DeutschEnglishFrançais

Instructions de montage

et de mise en service

pour l‘installateur

Installation and

start-up Instructions

for technicians

WPM EconPlus

WPM EconR

WPM EconPlus-E

Wärmepumpen-

Manager

Heat pump

manager

Gestionnaire de

pompe à chaleur

Bestell-Nr. / Order no. / Node commande : 452114.66.58 FD 9006 / J05<

Einstellung der Sprache

MENUE-Taste für einige Sekunden gedrückt halten

Auswahl des Menüpunktes 1 Einstellungen mit den

Pfeiltasten (⇑und ⇓) und bestätigen durch Drücken der

ENTER-Taste (↵)

Auswahl des Untermenüpunktes Sprache mit den

Pfeiltasten (⇑und ⇓)und bestätigen durch Drücken der

ENTER-Taste (↵) bis Cursor zum Einstellwert springt

Gewünschte Sprache mit Pfeiltasten (⇑und ⇓) einstellen

Gewählte Sprache mit ENTER-Taste (↵) bestätigen oder

durch die ESC-Taste verwerfen

How to set the desired language

Hold MENUE button depressed for several seconds

Select the 1 Einstellungen menu item with the arrow

buttons (⇑and ⇓) and confirm by pressing the ENTER

button (↵)

Select the Sprache submenu item with the arrow buttons

(⇑and ⇓) and confirm by pressing the ENTER button (↵)

Set the desired language with the arrow buttons (⇑and ⇓)

Confirm the selected language with the ENTER button (↵)

or revoke with the ESC button

Réglage de la langue

Tenir appuyée la touche MENU pendant quelques

secondes

Sélectionner l’option 1 Einstellungen avec les touches

pourvues de flèches (⇑et ⇓) puis confirmer avec la touche

ENTREE (↵)

Sélectionner l’option Sprache avec les touches pourvues

de flèches (⇑et ⇓) puis confirmer avec la touche ENTREE

(↵)

Régler la langue souhaitée avec les touches pourvues de

flèches (⇑et ⇓)

Confirmer la langue avec la touche ENTREE (↵) ou rejeter

la sélection avec la touche ECHAP

Nastavitev jezika

MENI -Tipko držimo nekaj sekund pritisnjeno.

Izbiro tipk za meni 1 Einstellungen s pomočjo tipk (⇑in ⇓) in

potrjujemo s pomočjo tipke ENTER (↵).

Pojem izbiramo s pomočjo tipk označenih s puščico (⇑in ⇓)

in potrjujemo s pomočjo tipke ENTER (↵), dokler se

puščica ne postavi na izbrano mesto.

Želeni jezik uravnavamo s tipkama (⇑in ⇓).

Izbrani jezik s tipko ENTER (↵) potrdimo ali s tipko ESC

odklonimo.

Impostare la lingua

Tenere premuto per qualche secondo il pulsante MENUE

Selezionare la voce di menu 1 Einstellungen con i pulsanti

a freccia (⇑e ⇓), confermare premendo il pulsante INVIO

(↵)

Selezionare la voce sottomenu Sprache con i pulsanti a

freccia (⇑e ⇓), confermare premendo pulsante INVIO (↵)

finché il cursore si troverà sul valore dell’impostazione

Settare la lingua desiderata con i pulsanti a freccia (⇑e ⇓)

Con il pulsante INVIO (↵) confermare la lingua selezionata

oppure annullare con il pulsante ESC.

Inställning av språk

Håll MENY-tangenten intryckt några sekunder

Välj menyposten 1 Einstellungen med piltangenterna

(⇑och⇓) och bekräfta genom att trycka på ENTER-

tangenten (↵)

Välj undermenyposten Sprache med piltangenterna

(⇑och⇓) och bekräfta genom att trycka på ENTER-

tangenten (↵) till dess att markören flyttar sig till

“Inställningsvärde”

Ställ in önskat språk med piltangenterna (⇑och⇓)

Bekräfta det valda språket med ENTER-tangenten (↵) eller

välj bort det med hjälp av ESC-tangenten

Nastavení jazyka

Stisknte na několik sekund klávesu MENU.

Zvolte bod menu 1 Einstellungen pomocí kláves se šipkami

(⇑a ⇓) a potvrďte jej stisknutím klávesy ENTER (↵).

Zvolte bod podmenu Sprache pomocí kláves se šipkami

(⇑a ⇓) a potvrďte jej stisknutím klávesy ENTER (↵), dokud

nepřeskočí kurzor na nastavení hodnoty.

Nastavte potřebné jazyky pomocí kláves se šipkami

(⇑a ⇓).

Potvrďte zvolené jazyky klávesou ENTER (↵) nebo je

zrušte klávesou ESC.

Ustawienia języka

Przycisk MENU wcisnąć i przytrzymać na kilka sekund

Wybór punktu menu 1 Einstellungen przy pomocy klawiszy

strzałek (⇑i ⇓) i potwierdzenie wciśnięciem klawisza

ENTER (↵)

Wybór punktu podmenu Sprache przy pomocy klawiszy

strzałek (⇑i ⇓) i potwierdzenie wciśnięciem klawisza

ENTER (↵) aż kursor przeskoczy na wartość ustawianą

Ustawić pożądany język klawiszami strzałek (⇑i ⇓)

Potwierdzić pożądany język klawiszem ENTER (↵) lub

porzucić wciśnięciem klawisza ESC

䇁䇁㿔䆒㕂

ᣝԣ㦰䬂޴⾦䩳

㦰⚍乍ⱘ䗝ᢽ“1 Einstellungen”䇗Ϟϟㆁ༈䬂

⇑⇓ˈ✊ৢᣝ⹂䅸䬂 ↵⹂䅸

󱂖㑻㦰⚍乍ⱘ䗝ᢽ“Sprache”䇗Ϟϟㆁ༈䬂⇑⇓ˈ

✊ৢᣝ⹂䅸䬂 ↵ Ⳉࠄܝ󰵼䏇ࠄ䇗ᭈؐ

䇗Ϟϟㆁ༈䬂 ⇑⇓ ᴹ䆒㕂᠔䳔䇁㿔

⫼⹂䅸䬂 ↵ ᴹ⹂䅸᠔䗝䇁㿔ˈ៪㗙䗮䖛 ESC䬂ᢦ㒱ᇍ䖭

Ͼ䇁㿔ⱘ䗝ᢽǄ

Definição do idioma

Manter a tecla MENUE premida durante alguns segundos

Selecção do ponto do menu 1 Einstellungen através das

teclas de setas (⇑e ⇓) e confirmar premindo a tecla

ENTER (↵)

Selecção do ponto do submenu Sprache das teclas de

setas (⇑e ⇓) e confirmar premindo a tecla ENTER (↵) até

o cursor saltar para o valor de definição

Definir o idioma pretendido através das teclas de setas

(⇑e ⇓)

Confirmar o idioma seleccionado através da tecla ENTER

(↵) ou cancelar através da tecla ESC

Instelling van de taal

Houd de MENUE-toets enkele seconden lang ingedrukt

En kies het menupunt 1 Einstellungen met de

pijltjestoetsen (⇑en ⇓) en bevestig dit door op de ENTER-

toets (↵) te drukken

Keuze van het ondermenu Sprache met de pijltjestoetsen

(⇑en ⇓) en bevestig dit door op de ENTER-toets (↵) te

drukken, tot de cursor naar de instelwaarde springt

De gewenste taal met de pijltjestoetsen (⇑en ⇓) instellen

De gekozen taal met de ENTER-toets (↵) bevestigen of

met de ESC-toets annuleren

Kielen valinta

Pidä MENUE-painiketta alhaalla muutaman sekunnin ajan

Valita valikkokohta 1 Einstellungen nuolipainikkeiden

(⇑ja ⇓) avulla ja vahvista painamalla ENTER (↵)

Valita alivalikkokohta Sprache nuolipainikkeiden (⇑ja ⇓)

avulla ja vahvista painamalla ENTER (↵), kunnes osoitin

siirtyy asetusarvoon

Valitse haluamasi kieli nuolipainikkeiden (⇑ja ⇓) avulla

Vahvista kielen valinta painamalla ENTER (↵) tai hylkää

asetus painamalla ESC.

Indstilling af sprog

Tryk på MENUE-knappen og hold den nede i et par

sekunder

Valg af menupunkt 1 Einstellungen med pileknapperne (⇑

og ⇓) og bekræft ved at trykke på ENTER-knappen (↵)

Valg af menupunkt Sprache med pileknapperne (⇑og ⇓) og

bekræft ved at trykke på ENTER-knappen (↵) indtil

cursoren når frem til indstillingsværdien.

Indstil det ønskede sprog ved hjælp af pileknapperne

(⇑og ⇓).

Bekræft det valgte sprog med ENTER-knappen (↵) eller

fortryd ved at trykke på ESC.

Seleccionar el idioma

Mantener pulsada la tecla MENUE durante algunos

segundos

Seleccionar la opción 1 Einstellungen con las teclas de

flecha (⇑y ⇓) y confirmar pulsando la tecla ENTER (↵)

Seleccionar la subopción Sprache con las teclas de flecha

(⇑y⇓) y confirmar pulsando la tecla ENTER (↵) hasta que

el cursor salte al valor de ajuste

Configurar el idioma deseado con las teclas de flecha

(⇑y ⇓)

Confirmar el idioma elegido con la tecla ENTER (↵) o

desechar la selección de idioma pulsando la tecla ESC

Språkinnstilling

Trykk på MENUE-tasten, og hold den inne i noen

sekunder.

Velg menypunkt 1 Einstellungen med piltastene (⇑og ⇓)

og bekreft ved å trykke på ENTER-tasten (↵)

Velg undermenypunktet Sprache med piltastene (⇑og ⇓)

og bekreft ved å trykke på ENTER-tasten (↵), til markøren

hopper til innstillingsverdien.

Still inn språket du ønsker med piltastene (⇑og ⇓)

Bekreft det valgte språket med ENTER-tasten (↵)

ellerforkast det med ESC-tasten.

DE-1

Deutsch

Inhaltsverzeichnis

1 Wichtige Hinweise ....................................................................................................................................... DE-3

2 Lieferumfang Wärmepumpenmanager ...................................................................................................... DE-3

3 Montage ........................................................................................................................................................ DE-3

3.1 Befestigung des wandmontierten Wärmepumpenmanagers Heizen..........................................................................................DE-3

3.2 Temperaturfühler (Heizungsregler N1) .......................................................................................................................................DE-4

3.2.1 Heizungsregler mit abnehmbaren Bedienteil......................................................................................................................DE-4

3.2.2 Montage des Außentemperaturfühlers ...............................................................................................................................DE-4

3.2.3 Montage der Anlegefühler ..................................................................................................................................................DE-5

3.2.4 Verteilsystem Warmwasser ................................................................................................................................................DE-5

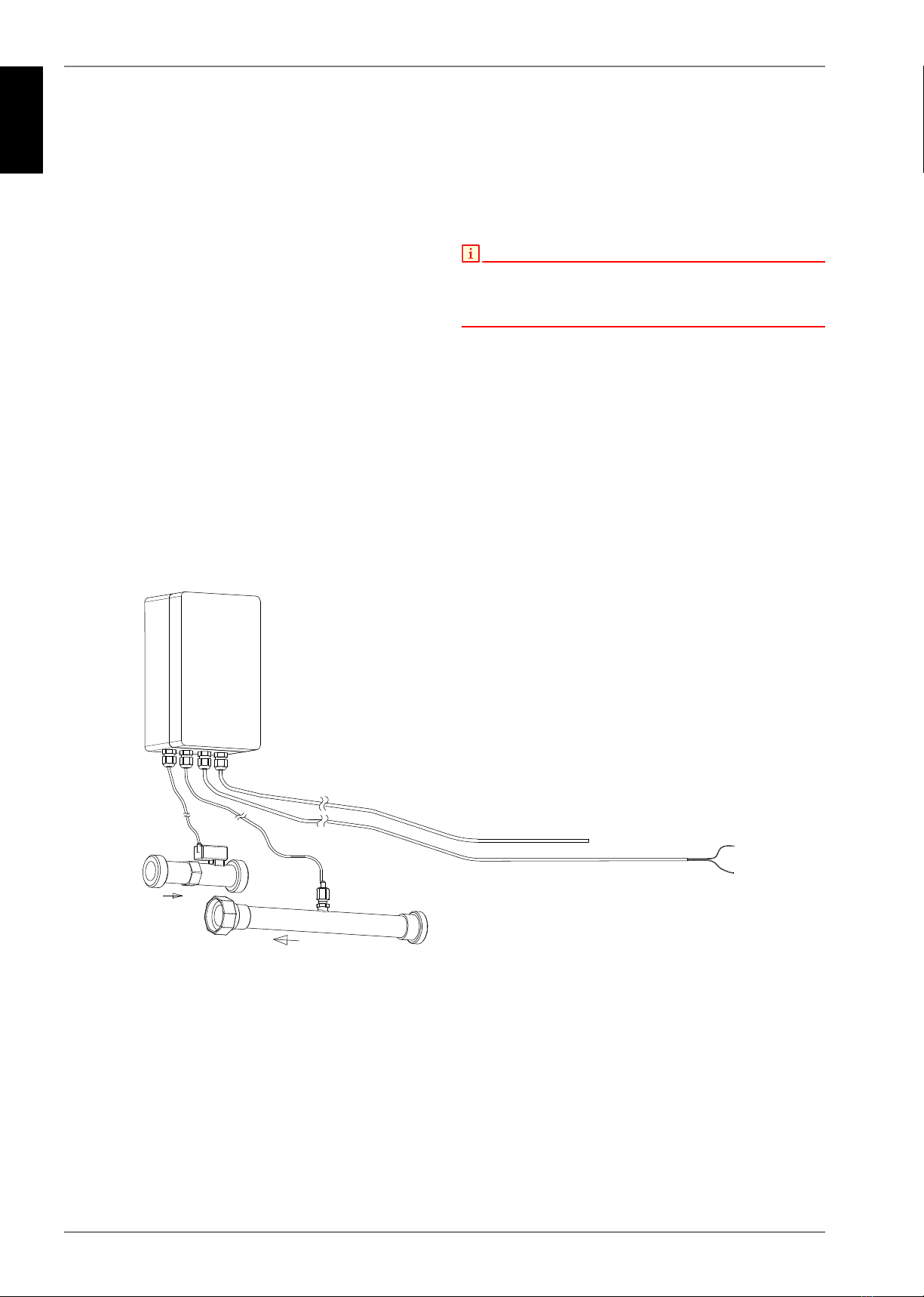

3.3 Wärmemengenzähler WMZ ........................................................................................................................................................DE-6

3.3.1 Allgemeine Beschreibung ...................................................................................................................................................DE-6

3.3.2 Hydraulische und elektrische Einbindung des Wärmemengenzählers...............................................................................DE-6

4 Elektrische Anschlussarbeiten Wärmepumpe.......................................................................................... DE-7

5 Vorkonfiguration der Wärmepumpen-Heizungsanlage............................................................................ DE-8

5.1 Regler-Inbetriebnahme ...............................................................................................................................................................DE-8

5.2 Menü ...........................................................................................................................................................................................DE-9

5.3 Codierung..................................................................................................................................................................................DE-10

6 Konfiguration der Wärmepumpen-Heizungsanlage ............................................................................... DE-11

6.1 Einstellungen.............................................................................................................................................................................DE-11

6.2 Ausgänge..................................................................................................................................................................................DE-20

6.3 Eingänge...................................................................................................................................................................................DE-21

6.4 Sonderfunktionen ......................................................................................................................................................................DE-22

6.5 Modem / PC-Anbindung ...........................................................................................................................................................DE-23

7 Energieeffizienter Betrieb ......................................................................................................................... DE-24

7.1 Einstellen einer außentemperaturabhängigen Heizkurve .........................................................................................................DE-24

7.1.1 Einstellbeispiele ................................................................................................................................................................DE-25

7.1.2 Optimierung der Heizkurve ..............................................................................................................................................DE-26

7.2 Regelung über Raumtemperatur...............................................................................................................................................DE-27

7.3 Festwertregelung / Einstellung einer waagrechten Heizkennlinie.............................................................................................DE-27

8 Warmwasserbereitung .............................................................................................................................. DE-27

8.1 Grunderwärmung über die Wärmepumpe.................................................................................................................................DE-27

8.1.1 Erreichbare Warmwassertemperaturen............................................................................................................................DE-28

8.1.2 Wärmequellenabhängige Warmwassertemperaturen ......................................................................................................DE-28

8.2 Nacherwärmung mit Flanschheizung / 2.Wärmeerzeuger........................................................................................................DE-28

8.3 Thermische Desinfektion...........................................................................................................................................................DE-28

9 Programmbeschreibung ........................................................................................................................... DE-29

9.1 Störungen..................................................................................................................................................................................DE-29

9.2 Grenztemperatur (Bivalenzpunkt) .............................................................................................................................................DE-29

9.3 EVU-Sperre / Sperre des Wärmepumpenbetriebs....................................................................................................................DE-29

9.4 Ansteuerung des 2. Wärmeerzeugers ......................................................................................................................................DE-29

9.4.1 Ansteuerung von Tauchheizkörpern.................................................................................................................................DE-29

9.4.2 Konstant geregelter Heizkessel (Mischerregelung)..........................................................................................................DE-30

9.4.3 Gleitend geregelter Heizkessel (Brennerregelung)...........................................................................................................DE-30

9.4.4 Sonderprogramm für ältere Heizkessel und Zentralspeicheranlagen...............................................................................DE-30

9.4.5 Bivalent - Regenerativ ......................................................................................................................................................DE-30

9.5 Leistungsregelung ....................................................................................................................................................................DE-31

9.5.1 Wärmepumpen mit einem Verdichter ...............................................................................................................................DE-31

9.5.2 Wärmepumpen mit zwei Verdichtern ...............................................................................................................................DE-31

9.5.3 Hochtemperatur Luft/Wasser-Wärmepumpen..................................................................................................................DE-31

9.6 Hysterese..................................................................................................................................................................................DE-32

DE-2

Deutsch

9.7 Ansteuerung der Umwälzpumpen ............................................................................................................................................ DE-32

9.7.1 Heizungsumwälzpumpe / Frostschutz.............................................................................................................................. DE-32

9.7.2 Warmwasserladepumpe................................................................................................................................................... DE-32

9.7.3 Schwimmbadwasserumwälzpumpe ................................................................................................................................. DE-32

9.7.4 Zusatzumwälzpumpe ....................................................................................................................................................... DE-33

9.7.5 Primärpumpe für Wärmequelle ........................................................................................................................................ DE-33

10 Inbetriebnahme von Luft/Wasser-Wärmepumpen .................................................................................. DE-33

11 Anheizprogramm (Estrichaustrocknung) ................................................................................................ DE-33

11.1 Umsetzung der Richtlinie für eine Wärmepumpen-Heizungsanlage ........................................................................................ DE-34

11.2 Funktionsheizen nach DIN EN 1264-4 ..................................................................................................................................... DE-34

11.3 Belegreifheizen zur Austrocknung des Estrichs ....................................................................................................................... DE-34

11.3.1 Allgemeines Hinweise ...................................................................................................................................................... DE-34

11.3.2 Belegreifheizen Standardprogramm................................................................................................................................. DE-34

11.3.3 Belegreifheizen Individualprogramm................................................................................................................................ DE-35

12 Erweiterte Montageanweisung des Wärmepumpenmanagers Heizen / Kühlen .................................. DE-36

12.1 Heiz- und Kühlregler................................................................................................................................................................. DE-36

12.1.1 Netzwerkbetrieb von Heiz- und Kühlregelung und Fernbedienstation ............................................................................. DE-36

12.1.2 Temperaturfühler (Kühlregler) .......................................................................................................................................... DE-36

12.2 Kälteerzeugung durch aktive Kühlung...................................................................................................................................... DE-36

12.2.1 Wärmepumpen ohne Zusatzwärmetauscher ................................................................................................................... DE-36

12.2.2 Wärmepumpen mit Zusatzwärmetauscher zur Abwärmenutzung.................................................................................... DE-37

12.3 Kälteerzeugung durch passive Kühlung .................................................................................................................................. DE-37

12.4 Programmbeschreibung Kühlung ............................................................................................................................................. DE-37

12.4.1 Betriebsart Kühlung.......................................................................................................................................................... DE-37

12.4.2 Aktivieren der Kühlfunktionen........................................................................................................................................... DE-37

12.4.3 Deaktivierung von Umwälzpumpen im Kühlbetrieb.......................................................................................................... DE-38

12.4.4 Stille und dynamische Kühlung ........................................................................................................................................ DE-38

12.5 Raumtemperaturregelung......................................................................................................................................................... DE-38

13 Sonderzubehör........................................................................................................................................... DE-39

13.1 Fernbedienung.......................................................................................................................................................................... DE-39

13.2 Fern Diagnose System (FDS)................................................................................................................................................... DE-39

13.3 Raumklimastation ..................................................................................................................................................................... DE-39

13.4 Gebäudeleittechnik................................................................................................................................................................... DE-39

13.5 Wärmemengenzähler ............................................................................................................................................................... DE-39

Anhang / Appendix / Annexes .............................................................................................................................A-I

DE-3

Deutsch

Wichtige Hinweise 3.1

1 Wichtige Hinweise

Bei der Inbetriebnahme sind die länderspezifischen sowie

die einschlägigen VDE-Sicherheitsbestimmungen,

insbesondere VDE 0100 und die Technischen

Anschlussbedingungen der

Energieversorgungsunternehmen (EVU) und der

Versorgungsnetzbetreiber zu beachten!

Der Wärmepumpenregler ist nur in trockenen Räumen mit

Temperaturen zwischen 0 °C und 35 °C zu betreiben. Eine

Betauung ist unzulässig.

Alle Fühler-Anschlussleitungen können bei einem

Leiterquerschnitt von 0,75 mm bis maximal 40 m verlängert

werden. Fühlerleitungen nicht gemeinsam mit

stromführenden Leitungen verlegen.

Zur Gewährleistung der Frostschutzfunktion darf der

Wärmepumpenregler nicht spannungsfrei geschaltet und

die Wärmepumpe muss durchströmt werden.

Die Schaltkontakte der Ausgangsrelais sind entstört.

Deshalb wird abhängig vom Innenwiderstand eines

Messinstruments auch bei nicht geschlossenen Kontakten

eine Spannung gemessen, die aber weit unterhalb der

Netzspannung liegt.

An den Klemmen J1 bis J11, J20 und J23, sowie der

Klemmleiste X3 des Heizreglers N1 liegt Kleinspannung an.

Wenn wegen eines Verdrahtungsfehlers an diese Klemmen

Netzspannung angelegt wird, wird der Wärmepumpenregler

zerstört.

2 Lieferumfang Wärmepumpenmanager

Der Wärmepumpenmanager wird in drei Versionen ausgeliefert.

Im Gehäuse der Wärmpumpe integriert

Wärmepumpenmanager zur Wandmontage

für eine Wärmepumpen-Heizungsanlage

Wärmepumpenmanager zur Wandmontage

für einer Wärmepumpenanlage zum Heizen und Kühlen

(Kap. 12 auf S. 36).

Zum Lieferumfang des Wärmepumpenmanagers für

Wandmontage gehören:

Wärmepumpenmanager mit Gehäuse

3 Dübel (6 mm) mit Schrauben für Wandmontage

Fühler für die Außentemperatur

Bedienungs- und Gebrauchsanweisung für den Benutzer

Montage- und Inbetriebnahmeanweisung für den

Installateur

3 Montage

3.1 Befestigung des wandmontierten Wärmepumpenmanagers Heizen

Der Regler wird mit den mitgelieferten 3 Schrauben und Dübeln

(6 mm) an der Wand befestigt. Damit der Regler nicht

verschmutzt oder beschädigt wird, ist wie folgt zu verfahren:

Dübel für die obere Befestigungsöse in Bedienhöhe

anbringen.

Schraube so weit in den Dübel einschrauben, dass der

Regler noch eingehängt werden kann.

Regler an der oberen Befestigungsöse einhängen.

Lage der seitlichen Befestigungsbohrungen markieren.

Regler wieder aushängen.

Dübel für die seitlichen Befestigungsbohrungen setzen.

Regler oben wieder einhängen und festschrauben.

Abb. 3.1: Abmessungen des wandmontierten Wärmepumpenmanagers

Heizen

DE-4

Deutsch

3.2

3.2 Temperaturfühler (Heizungsregler N1)

Je nach Wärmepumpentyp sind folgende Temperaturfühler

bereits eingebaut bzw. müssen zusätzlich montiert werden:

Außentemperatur (R1) (siehe Kap. 3.2.2 auf S. 4)

Temperatur 1., 2. und 3. Heizkreis (R2, R5 und R13)

(siehe Kap. 3.2.3 auf S. 5)

Vorlauftemperatur (R9), als Frostschutzfühler bei Luft/

Wasser-Wärmepumpen

Austrittstemperatur Wärmequelle bei Sole- und Wasser/

Wasser-Wärmepumpen

Warmwassertemperatur (R3)

Temperatur regenerativer Wärmespeicher (R13)

3.2.1 Heizungsregler mit abnehmbaren Bedienteil

Die an den Heizungsregler mit abnehmbaren Bedienteil

anzuschließenden Temperaturfühler müssen der in Abb. 3.3 auf

S. 4 gezeigten Fühlerkennlinie entsprechen. Einzige Ausnahme

ist der im Lieferumfang der Wärmepumpe befindliche

Außentemperaturfühler (siehe Kap. 3.2.2 auf S. 4)

Abb. 3.2: Abnehmbares Bedienteil

Abb. 3.3: Fühlerkennlinie NTC-10 zum Anschluss an den Heizungsregler mit

abnehmbarem Bedienteil

3.2.2 Montage des Außentemperaturfühlers

Der Temperaturfühler muss so angebracht werden, dass

sämtliche Witterungseinflüsse erfasst werden und der Messwert

nicht verfälscht wird.

Montage:

an der Außenwand eines beheizten Wohnraumes und

möglichst an der Nord- bzw. Nordwestseite anbringen

nicht in „geschützter Lage“ (z.B. in einer Mauernische oder

unter dem Balkon) montieren

nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,

Außenleuchten oder Wärmepumpen anbringen

zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen

Abb. 3.4: Fühlerkennlinie Norm-NTC-2 nach DIN 44574

Fühlerleitung: Länge max. 40 m

Adernquerschnitt: min. 0,75 mm2

Außendurchmesser des Kabels: 4–8 mm

Temperatur in °C

-20 -15 -10 -5 0 5 10 15 20 25 30 35 40 45 50 55 60

Norm-NTC-2 in

k

14,6 11,4 8,9 7,1 5,6 4,5 3,7 2,9 2,4 2,0 1,7 1,4 1,1 1,0 0,8 0,7 0,6

NTC-10 in k67,7 53,4 42,3 33,9 27,3 22,1 18,0 14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1

















   

$XHQWHPSHUDWXU>&@

:LGHUVWDQGVZHUW>N2KP@























   

$XHQWHPSHUDWXU>&@

:LGHUVWDQGVZHUW>N2KP@

DE-5

Deutsch

Montage 3.2

3.2.3 Montage der Anlegefühler

Die Montage der Anlegefühler ist nur notwendig, falls diese im

Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut

sind.

Die Anlegefühler können als Rohranlegefühler montiert oder in

die Tauchhülse des Kompaktverteilers eingesetzt werden.

Heizungsrohr von Lack, Rost und Zunder säubern

Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn

auftragen)

Fühler mit Schlauchschelle befestigen (gut festziehen, lose

Fühler führen zu Fehlfunktionen) und thermisch isolieren Abb. 3.5: Montage eines Rohranlegefühlers

Abb. 3.6: Abmessungen Anlegefühler NTC-10 im Kunststoffgehäuse

3.2.4 Verteilsystem Warmwasser

Kompaktverteiler KPV und Doppelt differenzdruckloser Verteiler

fungieren als Schnittstelle zwischen der Wärmepumpe, dem

Heizungsverteilsystem, dem Pufferspeicher und evtl. auch dem

Warmwasserspeicher. Dabei wird statt vieler

Einzelkomponenten ein kompaktes System verwendet, um die

Installation zu vereinfachen. Weitere Informationen sind der

jeweiligen Montageanweisung zu entnehmen.

Kompaktverteiler

Der Rücklauffühler kann in der Wärmepumpe verbleiben oder ist

in die Tauchhülse einzubringen. Der noch vorhandene Hohlraum

zwischen Fühler und Tauchhülse muss mit Wärmeleitpaste

vollständig ausgefüllt sein.

Doppelt differenzdruckloser Verteiler DDV 32

Der Rücklauffühler muss in die Tauchhülse des Doppelt

differenzdrucklosen Verteilers eingebaut werden, um von den

Heizkreispumpen der Erzeuger- und Verbraucherkreise

durchströmt zu werden.

6FKODXFKVFKHOOH

$QOHJHIKOHU

:lUPHLVROLHUXQJ







DE-6

Deutsch

3.3

3.3 Wärmemengenzähler WMZ

3.3.1 Allgemeine Beschreibung

Der Wärmemengenzähler (WMZ 25/32) dient bei reversiblen

Wärmepumpen mit Zusatz-Wärmetauscher dazu, die über den

Zusatz-Wärmetauscher abgegebene Wärmemenge genau zu

erfassen. Er ist als Zubehör erhältlich.

Sensoren im Vor- und Rücklauf der Zusatz-

Wärmetauscherleitung und ein Elektronikmodul erfassen die

gemessenen Werte und übertragen ein Signal an den

Wärmepumpenmanager, der abhängig von der aktuellen

Betriebsart der Wärmepumpe (Warmwasser/Schwimmbad) die

Wärmemenge in kWh aufsummiert und im Menü Betriebsdaten

und Historie zur Anzeige bringt.

HINWEIS

Der Wärmemengenzähler entspricht den Qualitätsanforderungen des

deutschen Marktanreizprogramms zur Förderung von effizienten

Wärmepumpen. Er unterliegt nicht der Eichpflicht und ist deshalb nicht

zur Heizkostenabrechnung verwendbar!

3.3.2 Hydraulische und elektrische Einbindung des Wärmemengenzählers

Zur Datenerfassung benötigt der Wärmemengenzähler zwei

Messeinrichtungen.

Das Messrohr für die Durchflussmessung

Dieses ist in den Wärmepumpenvorlauf des Zusatz-

Wärmetauschers vor dem Abzweig der

Warmwasserbereitung (Durchflussrichtung beachten) zu

montieren.

Einen Temperatursensor (Kupferrohr mit Tauchhülse)

Dieser ist im Wärmepumpenrücklauf des Zusatz-

Wärmetauschers zu montieren.

Der Einbauort der beiden Messrohre sollte sich möglichst nahe

an der Wärmepumpe im Erzeugerkreis befinden.

Der Abstand zu Pumpen, Ventilen und anderen Einbauten ist zu

vermeiden, da Verwirbelungen zu Verfälschungen bei der

Wärmemengenzählung führen können (empfohlen wird eine

Beruhigungsstrecke von 50 cm).

Abb. 3.7: Hydraulische und elektrische Komponenten des Wärmemengenzählers

9RUODXI

5FNODXI

:0=*HKlXVH(OHNWURQLN

/13(

9+]

,PSXOV:lUPHPHQJHQ]lKOHU ;1

;*
