ADVERTENCIAS IMPORTANTES
El fabricante se reserva el derecho de aportar eventuales modificaciones
al producto sin previo aviso; además, no se hace responsable de daños a
personas o cosas debidos a un uso impropio o a una instalación errónea.
ANTES DE PROCEDER CON LA INSTALACIÓN Y LA PROGRAMACIÓN, ES
ACONSEJABLE LEER DETENIDAMENTE LAS INSTRUCCIONES.
LA AUTOMATIZACIÓN DEBE SER REALIZADA EN CONFORMIDAD A LAS
VIGENTES NORMATIVAS EUROPEAS:
EN 13241-1:2016 (Puertas industriales, comerciales, de garaje y portones.
Norma de producto. Parte 1: Productos sin características de resistencia al
fuego o control de humo)
EN 12453: 2017 (Seguridad en el uso de cierres automatizados, requisitos)
• El instalador debe proveer la instalación de un dispositivo (ej. interruptor
magnetotérmico) que asegure el seccionamiento omnipolar del aparato de la
red de alimentación. La normativa requiere una separación de los contactos de
al menos 3 mm en cada polo (EN 60335-1).
• Para la conexión de tubos rígidos o flexibles y pasacables, utilizar manguitos
conformes al grado de protección IP55 como la caja de plástico que contiene la
placa.
• Incluso la instalación eléctrica antes de la automatización debe responder a
las vigentes normativas y estar realizada correctamente. El fabricante no se
hace responsable en el caso de que la instalación no responda con las
normativas vigentes.
• Está prohibida la utilización del motor en ambientes polvorientos y atmósferas
salinas o explosivas.
ÍNDICE
1. CONTENIDO KIT: ....................................................................... 4
2. CARACTERÍSTICAS TÉCNICAS:............................................... 5
3. INSTALACIÓN:............................................................................ 6
3.1 Esquema de instalación:......................................................... 6
3.2 Medida motor y accesorios:.................................................... 6
3.2.1 Medida motor:................................................................... 6
3.2.2 Medida bancada:............................................................... 7
3.3 Procedimientos de instalación: ............................................... 7
3.3.1 Preparación previa:........................................................... 7
3.3.2 Instalación motor:.............................................................. 8
3.3.3 Instalación cremallera:...................................................... 9
3.3.4 Instalación finales de carrera: ........................................... 9
3.3.5 Conexión cuadro de maniobras:...................................... 11
3.3.6 –Ajustes de programación mediante DIP SWITCH: ....... 14
3.3.7. Conexión fotocélula:....................................................... 15
3.3.8 –Programación emisores: .............................................. 16
3.3.9. Otras conexiones:.......................................................... 17
4. ANOMALÍAS DE FUNCIONAMIENTO: ..................................... 18
4
1. CONTENIDO KIT:
No.
Item
Description
Cantidad
1
Motor
1
2
Llave desbloqueo
2
3
Emisor
2
4
Kit accesorios
1
4-1
Juego finales de carrera
magnéticos
1
4-2
Tornillo de montaje M6X18
para final de carrera
4
4-3
Tornillo de fijación M8 para
empotrar
4
4-4
Tuerca M8
8
4-5
Arandela Ø8
8
4-6
Arandela de presión Ø8
4
2
Tramo de cremallera de
nylon 50 cm.
8
3
Juego fotocélula
1
5
No.
Item
Description
Cantidad
5
Lámpara de señalización
1
6
Bancada
1
7
Tornillo hexagonal M8×60
4
8
Placa separadora
2
2. CARACTERÍSTICAS TÉCNICAS:
Modelo
DKC500DC
Alimentación
220V/50Hz
Alimentación motor
24V
Peso máximo puerta
500Kg
Límite final carrera
Final de Carrera magnético
Capacidad de almacenamiento
mandos
25
Frecuencia emisores
433.92 MHz
Temperatura de trabajo
-20°C ~ +70°C
Peso
10Kg
6
3. INSTALACIÓN:
El KIT SLIDE puede mover puertas de hasta 500 kg. de peso y 5 metros de
longitud máximo. El motor actúa mediante una guía dentada que se coloca a lo
largo de la puerta.
3.1 Esquema de instalación:
1. MOTOR; 2. PUERTA; 3. FOTOCÉLULA; 4. LÁMPARA SEÑALIZACIÓN; 5.
TOPE DE SEGURIDAD; 6. GUÍA; 7. MANDO.
3.2 Medida motor y accesorios:
3.2.1 Medida motor:
213 237
270
7
3.2.2 Medida bancada:
107
150
204±0.3
90±0.3
8×10
Φ
3.3 Procedimientos de instalación:
3.3.1 Preparación previa:
Antes de la instalación asegúrese que la puerta está correctamente instalada,
que se mueve con suavidad, que está bien nivelada y que no hay obstáculos
que dificulten el movimiento.
Cimentación:
El motor requiere una base sólida para asegurar
su estabilidad. En el caso de que fuese
necesario, hay que construir una base de
hormigón que debe ser de al menos 400 X 250
mm. y con 200 mm. de profundidad.
Atención: Asegúrese que la distancia entre la
puerta y el motor es la adecuada antes de
colocar la bancada en la base de hormigón,
sobre todo si se opta por la colocación de la
misma con los tornillos a empotrar. La placa
tiene que estar bien nivelada, paralela a la
puerta y a 70 mm de la misma. Se coloca al
final de la puerta cuando esta esté cerrada
(véase dibujo de esquema de instalación). Se
debe prever tubos para paso de cables de alimentación del motor e instalación
de fotocélulas y otros accesorios.
Una vez realizada la instalación y fijados los cables, es importante aislar la
entrada de los tubos para evitar que entre humedad y algún animal que pueda
interferir en el correcto funcionamiento del cuadro del motor o incluso
estropearlo.
8

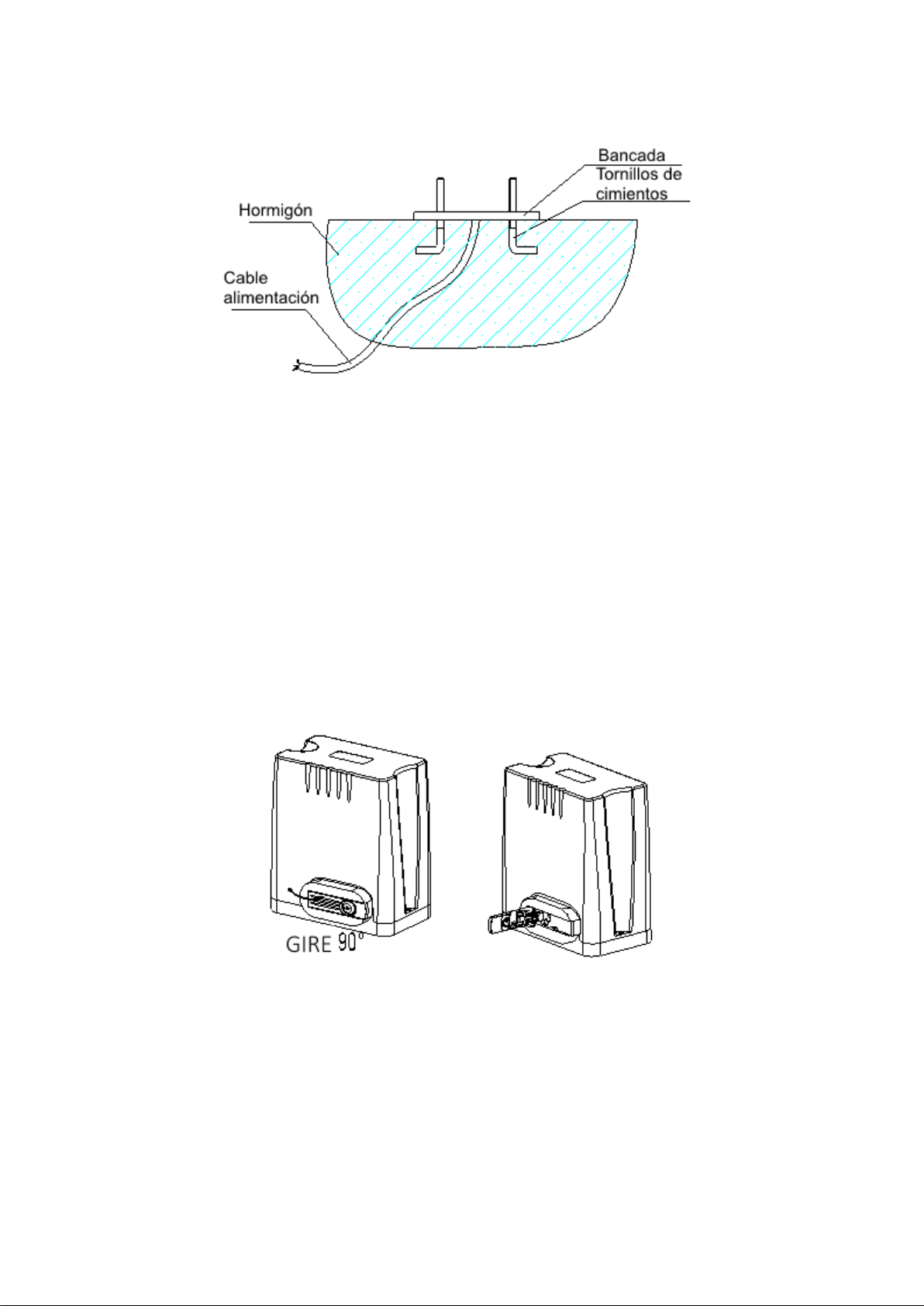

Tornillos a empotrar:
3.3.2 Instalación motor:
Saque la tapa de plástico de motor y guarde los tornillos.
Antes de colocar el motor, asegúrese haber pasado todos los cables en los
tubos correspondientes. Los cables de alimentación deben tener una sección
mínima de 1,5 mm², los de la lámpara 1 mm² y las fotocélulas 0,5 mm². Por
favor desbloquee el motor antes de la instalación: inserte la llave y tire de la
palanca hasta que quede a 90 ° de su posición inicial, tal y como se muestra en
la imagen siguiente. Después gire el piñón externo y asegúrese que puede
girar suavemente.
DESBLOQUEO DEL MOTOR
Coloque el motor encima de la bancada, ajústelo paralelo a la puerta y a la
distancia correcta de la misma utilizando las regulaciones del motor. Guíese
con un trozo de cremallera, que en condiciones óptimas tiene que quedar en
medio del piñón de arrastre.
9
3.3.3 Instalación cremallera:
Desbloquear el motor como se indica en el apartado anterior y posicionar la
puerta en posición totalmente abierta.
Fijar todos los elementos de la cremallera a la puerta, teniendo el cuidado de
mantenerla toda al mismo nivel, con respecto al piñón del motor.
Es importante que la cremallera se posicione a 1 ó 2 mm más alta con respecto
al piñón del motor para evitar que el peso de la puerta no se apoye en el motor
y lo dañe.
Para verificarlo: desbloquear el motor y comprobar que el piñón tiene un ligero
juego respecto a la cremallera en todo el recorrido.
La puerta se debe mover suavemente después que el motor se
desbloquee y después de haber instalado toda la cremallera.
Ajuste de la cremallera en el piñón:
Atención:
Para garantizar la seguridad, la puerta debe tener topes mecánicos
instalados en los extremos del carril para evitar que la puerta pueda
salirse del mismo.
3.3.4 Instalación finales de carrera:
El motor está dotado con finales de carrera magnéticos. La posición de los
imanes, determina el recorrido que tendrá la puerta: la posición se muestra en
la siguiente imagen.
10
La instalación de los finales de carrera magnéticos se muestra en la siguiente imagen:
IMPORTANTE: el final de carrera que actúa en cierre, nunca debe permitir que
la puerta se pare chocando contra su tope mecánico (por ejemplo la pared o
una columna metálica). Dejar siempre un espacio entre este y la puerta.
Comprobar que esto ocurra también cuando la puerta se mueve
automáticamente, en caso contrario desplazar ligeramente el imán hacia
adelante para que el motor pare la puerta antes (tengan en cuenta que puede
haber una inercia de movimiento después de haber parado el motor
dependiendo del peso de la puerta).
NOTA: La configuración predeterminada corresponde al lado derecho. (Acorde
con la situación, véase la nota del apartado 3.3.6. en el punto 5 de los ajustes
de programación).
