Dicota DataCart Manuel utilisateur

Gebrauchsanleitung DataCart Seite 1

User Manual DataCart Page 6

Mode d´emploi DataCart Page 11

DataCart

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen, dass Sie sich für ein DICOTA - Produkt entschieden haben. Bevor Sie Ihre DataCart zum ersten Mal benutzen, lesen Sie

bitte die folgende Gebrauchsanleitung sorgfältig durch. Die DataCart ist für die momentan handelsüblichen Drucker HP DJ 450, HP DJ 460,

Canon Serie i70/i80 und iP90 mit oder ohne Unterstützung des Canon Portable Kits geeignet (andere Drucker auf Anfrage!). Bitte informieren

Sie sich bei Ihrem Fachhändler oder mit dem Produktdetektiv unter www.dicota.com, welche Notebooks geeignet sind.

Inhaltsverzeichnis

Allgemeine Hinweise 1

- Arbeitsumgebung 1

- Betriebsspannung 2

Lieferumfang 2

Ausstattung 2

- Kofferausstattung 2

Installation Ihres mobilen Druckers 3

Installation der Steckdose 4

Verstauung der Netzteile 4

Verbindung: Notebook – Drucker 5

User Manual (English) 6

Mode d’emploi (Français) 11

Arbeitsumgebung

Bitte achten Sie grundsätzlich darauf, dass Ihre DataCart auf einer stabilen, rutschfesten Arbeitsfläche zum Einsatz kommt. Vermeiden Sie insbesondere Arbeitsflächen in

staubiger oder feuchter Umgebung! Bitte achten Sie beim Öffnen Ihrer DataCart immer darauf, dass der Koffer mit dem Koffergriff oben steht!

→Vermeiden Sie den Einsatz Ihrer DataCart in der Nähe extremer äußerer Wärmeeinflüsse/-quellen (z.B. Heizkörper). Schützen Sie Ihre DataCart vor direkter

Sonneneinstrahlung!

→Für genaue Angaben bezüglich der Temperatur der Betriebsumgebung lesen Sie bitte die Gebrauchsanleitung Ihres Notebook- bzw. Druckerherstellers.

→Die Geräte sollten nur bei einem geöffneten Zustand des Koffers betrieben werden.

→Nach längerem Betrieb der Geräte darf der Koffer nicht sofort geschlossen werden, um ein Abkühlen nach außen zu gewährleisten!

Allgemeine Hinweise – DataCart

Gebrauchsanleitung DataCart

Betriebsspannung / Ladevorgang

→Bitte beachten Sie beim Anschluss an die Betriebsspannung (Netz), dass Sie Ihr Netzkabel zuerst mit dem Koffer und anschließend mit der Spannungsquelle verbinden!

→Der Ladevorgang Ihrer Geräte sollte grundsätzlich bei geöffnetem Zustand Ihrer DataCart passieren!

Lieferumfang – DataCart

(1) 1 x 220 V – Kaltgerätestecker, Kabelbaum 2 x EURO 8 und 2 x IBM

(2) Kunststoffbox mit Kabelbaum

(3) 8 x 3M Velcro – Pads (selbstklebend)

(4) 3 x Schlüssel

(5) Herausnehmbare Aktentasche

(6) Gepolsterter Schultertragegurt

Ausstattung – DataCart

Kofferausstattung

(1) Gepolstertes Notebookfach

(2) Dokumentenfach

(3) Speziell eingepasste ABS-Box für Netzteile

(4) Zwei Seitentaschen auf beiden Seiten

(5) Trolley-System

(6) Zwei Zahlenschlösser

(7) Verstärkter Tragegriff

(1)

(2)

(3)

(4)

(5)

(6)

(1) (2)

(3)

(4)

(5)

(6)

(7)

Gebrauchsanleitung DataCart

Installation Ihres mobilen Druckers

Öffnen Sie die DataCart. Falls Sie die „QuickFix“ Druckerhalterung für Ihren Druckertyp nicht bestellt haben,

gehen Sie wie folgt vor:

1) Nehmen Sie vier Velcro® Streifen (zwei Hakenstreifen und zwei Schlaufenstreifen) und bilden Sie damit

zwei entsprechende Paare (Abb.1 zeigt ein Paar das zusammengedrückt wird).

2) Jetzt haben Sie zwei Velcro® Paare mit jeweils einer Schutzschicht auf beiden Außenseiten. Entfernen

Sie eine Schutzschicht von jeweils einem Paar, um die geklebte Oberfläche freizulegen und kleben Sie

die zwei Paare in zwei Ecken auf der Unterseite Ihres Druckers (Abb. 2; weiße Klebefolie muß dann

noch abgezogen werden, Klettpads können auch in die Mitte platziert werden).

ACHTUNG!

Bevor Sie den Drucker anbringen, überprüfen Sie seine Position auf der Klappe, da sich eine Falschpositionierung

nachteilig auf die Handhabung oder Funktion auswirken kann.

3) Am besten lässt sich der Drucker im hochgeklappten Zustand der Vorderklappe fixieren, indem Sie den

Drucker auf der Rückseite (Akkuseite) auf die geschlossene Kabelbox legen und anschließend mittig

platzieren und gegen die Klappe drücken. Je weiter Sie den Drucker im hinteren Bereich fixieren

desto besser ist der Schwerpunkt verteilt, damit die DataCart mit Drucker im geöffneten Zustand nicht

so leicht nach vorne kippt.

Installation Ihres mobilen Druckers mit der Druckerhalterung „QuickFix“!

Haben Sie die optional erhältliche Druckerhalterung „QuickFix“ mitbestellt gehen Sie bei der

Druckerinstallation wie folgt vor:*

Hierbei setzen Sie den Drucker in die Halterung ein (Abb. 3, in Pfeilrichtung schieben), fixieren den Drucker ggf.

(modellabhängig) werkzeuglos mit dem angebrachten Haltebügel. Die DataCart verfügt über zwei

Führungsschienen auf der Frontklappe; über diese Schienen wird das „QuickFix“ befestigt (Abb. 4).

Bei Rückfragen wenden Sie sich bitte an [email protected].

*Je nach Druckertyp gibt es angepaßte „Quick-Fix“ Druckerhalterung. Abbildung ähnlich!

Abb. 1

Abb. 2

Abb. 3 Abb. 4

Gebrauchsanleitung DataCart

Installation der Steckdose

1) Nehmen Sie die restlichen vier Klettpads-Paare und pressen Sie jeweils zwei unterschiedlich raue Seiten

gegeneinander. Jetzt haben Sie zwei Klettbandstücke mit Schutzfilm auf jeder Seite (siehe auch Seite 3 Abb. 1).

2) Entfernen Sie den Schutzfilm auf einer Seite und kleben Sie die Klettpads an die Unterseite der mitgelieferten

Kunststoffbox. Drücken Sie die Abteiler an die hintere Wand der DataCart. Jetzt können Sie die Kunststoffbox

an der linken Innenseite der DataCart befestigen, indem Sie die restlichen Schutzfilme entfernen.

ACHTUNG!

Sie müssen zuerst das Kabel mit dem Schukostecker in die runde Durchführung (1) zur Seitentasche einführen.

Ist bei Ihrer DataCart bereits werkseitig ein Klettbandstück an der linken Innenseite befestigt, so brauchen Sie nur

den Schutzfilm des Gegenstücks abzuziehen und dieses an die Unterseite der Kunststoffbox kleben. (Abb. 5)

(1)

Abb. 5

Wie Sie die Netzteile verstauen:

Im Innenraum der Kunstoffbox werden die Netzteile verstaut.

1) Öffnen Sie hierzu den beweglichen Deckel. Legen Sie die Netzteile, die zusammen mit Ihrem Notebook und

Ihrem Drucker geliefert wurden, in dieses Fach (1).

2) Verbinden Sie die Netzteile für Notebook und Drucker mit den dafür beiliegenden Euro 8 Stecker (220 V).

Durch die Öffnungen links oder rechts im Deckel (Abb. 5 (1)) führen Sie bitte die Stromversorgungskabel

für Notebook und Drucker ein. Anschließend bitte den Deckel wieder einsetzen – fertig. (Abb. 6).

Verstauung der Netzteile

Abb. 6

(1)

Gebrauchsanleitung DataCart

Verbindung: Notebook - Drucker

Aufladen des Systems:

ACHTUNG!

Bevor Sie das Kabel der Mehrfachsteckdose in einer Wandsteckdose anschließen, lesen Sie das Benutzerhandbuch Ihres

Notebooks bzw. Druckers sorgfältig durch. Schließen Sie nie den Deckel des DataCart während der Benutzung des Druckers

oder während des Ladevorgangs des Notebooks bzw. Druckers. Das Schließen des Deckels könnte zu Überhitzung führen.

Generell sollte die DataCart nur auf ebenem Untergrund gestellt werden, damit die DataCart im geöffneten Zustand nicht

kippen kann.

Zwei Optionen gibt es um Drucker und Notebook zu verbinden:

1) Verbinden Sie den Drucker und Ihr Notebook mit einem USB-Druckerkabel. Dieses Kabel gehört nicht in den

Lieferumfang der DataCart!

→Achten Sie auch hierbei auf eine saubere Kabelführung! Am besten führen Sie das USB-Druckerkabel um

den Drucker herum.

→Beachten Sie weiterhin, dass das USB-Druckerkabel den Druckpapier-Auswurf nicht behindert und somit

kein Papierstau verursacht werden kann!

2) Datenübertragung zwischen Drucker und Notebook mit Bluetooth: (nur möglich wenn Druckertyp und Notebooktyp

Bluetooth unterstützt!)

Bluetooth ist ein neuartiger Funkstandard zur kabellosen Datenübertragung. Notebookseitig wird die Datenverbindung

mit Bluetooth über ein internes Interface oder ein PC-Card-Modul aufgebaut. Seitens des Druckes kann der Aufbau

der Datenverbindung z.B. über ein Compact Flash-Modul geschehen.

ACHTUNG!

Stellen Sie Ihr Notebook immer in das mittlere Fach der DataCart zwischen die Abteiler und mit der Vorderseite nach unten,

da sonst Kabel und Stecker des Notebooks beschädigt werden können. Bsp.: Bluetooth

Gebrauchsanleitung DataCart

Dear Customer,

We thank you for choosing a DICOTA product. Before using your DataCart for the first time, please read the following manual carefully.

DataCart can be used with printers currently on the market, HP DJ 450, HP DJ 460, Canon series i70/i80 and iP90 with or without support

from the Canon Portable Kit (more printers on request!). For more information please consult your dealer or check www.dicota.com for

information which Notebooks are compatible.

Table of contents

General information 6

- Work environment 6

- Operational current 7

Scope of supply 7

Features 7

- Case features 7

Installation of mobile printer 8

Installation of power socket 9

Storage of power supply units 9

Connection: Notebook – printer 10

Work Environment

In general, please take care to operate your DataCart on a stable and skid-fast surface. Especially avoid work surroundings which are dusty or humid! When opening your

DataCart, please make sure that the case stands with the case handle upwards!

→Avoid operating your DataCart near extreme heat sources (i.e. any heating elements). Protect your DataCart from direct sunlight!

→For exact information regarding the temperature of the work surroundings, please study the manual of your Notebook or printer manufacturer.

→The devices should only be operated while the case is open.

→After some time of operation, the case may not be closed immediately to ensure a cooling-off period!

General information – DataCart

User Manual DataCart

Operational current / charging procedure

→When connecting to a power socket, please ensure that the power cable is first connected to the case and then to the power socket!

→The charging procedure should generally be done while the case is open!

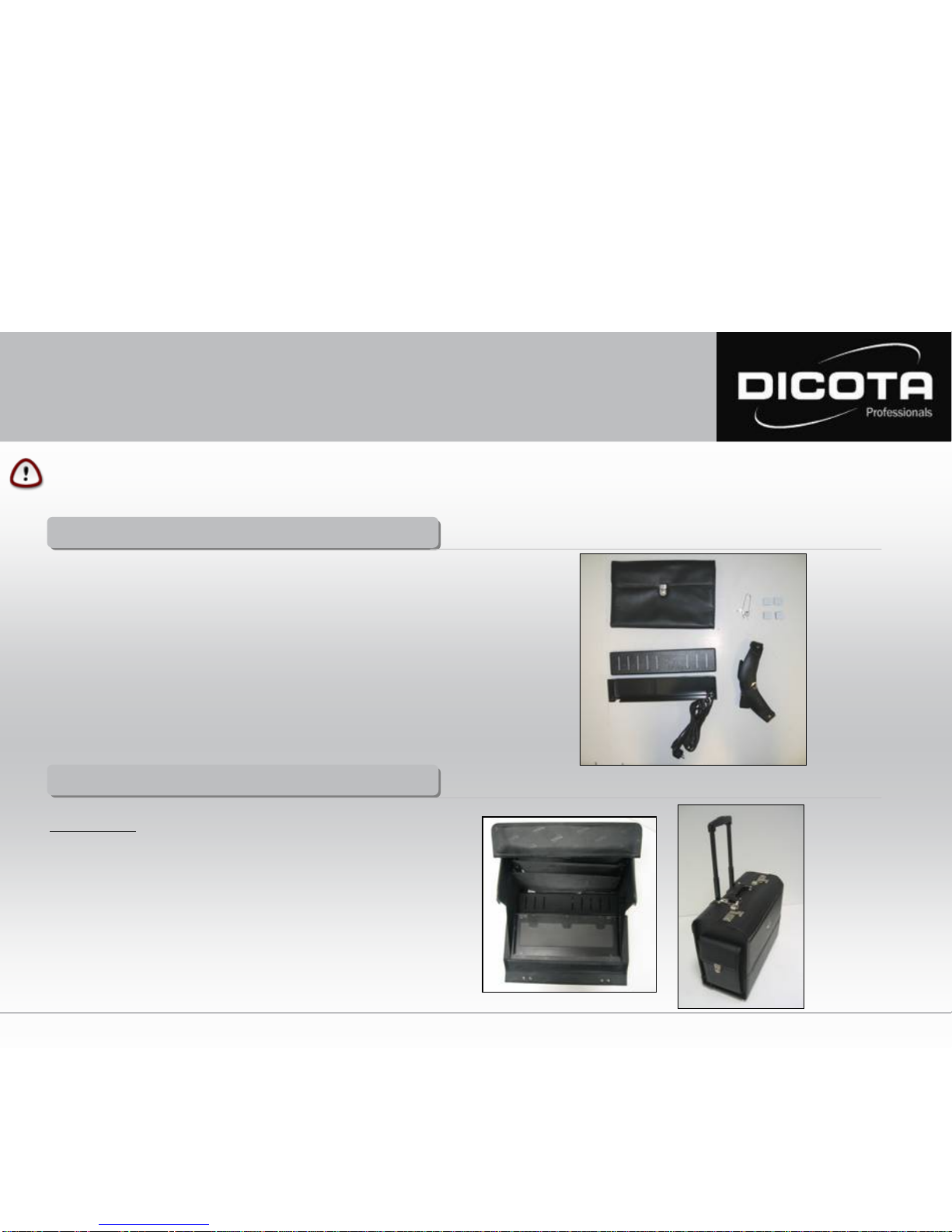

Scope of supply – DataCart

(1) 1 x 220 V power socket, cable tree 2 x EURO 8 and 2 x IBM

(2) Synthetic box with cable tree

(3) 8 x 3M Velcro pads (self-adhesive)

(4) 3 x keys

(5) Removable briefcase

(6) Padded shoulder strap

Features – DataCart

Case features

(1) Padded Notebook compartment

(2) Document compartment

(3) Specially fitted ABS box for power supply units

(4) Two side pockets on each side

(5) Trolley system

(6) Two padded locks

(7) Reinforced handle

(1)

(2)

(3)

(4)

(5)

(6)

(1) (2)

(3)

(4)

(5)

(6)

(7)

User Manual DataCart

Installation of your mobile printer

Open your DataCart. If you have not ordered the „QuickFix“ printer holder for your specific printer,

proceed as follows:

1) Take four Velcro pads and press two corresponding pairs together (Fig. 1 showing a pair being

pressed together.)

2) Now you have two Velcro pairs with protective films on each side. Remove the protective film on one side

of each pair to reveal the adhesive tape beneath and press them to one corner each of your printer.

(Fig. 2; the white tape must still be removed, the Velcro pads can also be placed in the center of the printer)

CAUTION!

Before you mount the printer, please check the intended position on the flap since incorrect mounting

can cause problems during printer operation.

3) The easiest way to mount the printer is on the open front flap. Mount the printer with its back side

(battery side) on the closed cable box in the center and press against the lid. The further back you

mount the printer the better for balance, since then the DataCart does not tip over so easily.

Installation of mobile printer with printer holder „QuickFix“!*

If you ordered the optional printer holder „QuickFix“, proceed as follows:

Insert the printer into the holder (Fig. 3, slide in arrow direction), mount the printer with the attached holder

(depending on printer model). The DataCart has two slides on the front lid with which „QuickFix“ is connected (Fig. 4).

For more information please contact us at info@dicota.com.

*Depending on the printer, there may be other „QuickFix“ holders similar to the one shown!

Fig. 1

Fig. 2

Fig. 3 Fig. 4

User Manual DataCart

Installation of power supply

1) Take the remaining four Velcro pads and press two corresponding pairs together. Now you have two

Velcro pad pairs with a protective film on each side (also see Page 3, Fig. 1).

2) Remove the film on one side of each pad pair and press this side to the bottom of the synthetic box.

Press the divider pads to the back side of the DataCart. Now you can attach the synthetic box to the

left inner side of the DataCart by removing the remaining protective films.

CAUTION!

You must first insert the power plug through the round opening(!) to the side pocket (This can be done on the

left or right side). In case a Velcro pad is already attached to the inner left side, you need only remove the

protective film of the corresponding side and attach it to the bottom side of the synthetic box (Fig. 5).

(1)

Fig. 5

How to store the power supply units:

The power supply units are stored on the inside of the synthetic box.

1) Open the retractable lid. Place the power supply units that belong to your printer and Notebook into the

storage space (1).

2) Connect the power supply units for Notebook and printer with the Euro 8 power socket (220 V) provided.

The power cables for Notebook and printer can be led through the slots on the left- and right-hand side

of the lid (Fig. 5 (1)). Then replace the lid – done! (Fig. 6).

Storage of power supply units

Fig. 6

(1)

User Manual DataCart

Table des matières

Langues :

Autres manuels Dicota Étui de transport

Dicota

Dicota N14578PHY Manuel utilisateur

Dicota

Dicota N16348NHY Manuel utilisateur

Dicota

Dicota N7048PHY Manuel utilisateur

Dicota

Dicota Hypertec N11568NHY Manuel utilisateur

Dicota

Dicota N16298MHY Manuel utilisateur

Dicota

Dicota N17138NHY Manuel utilisateur

Dicota

Dicota DataDesk 450 N9748AHY Manuel utilisateur

Dicota

Dicota Dicota ComfortCase N17898NHY Manuel utilisateur

Dicota

Dicota Hypertec N14588PHY Manuel utilisateur

Dicota

Dicota N6218KHY Manuel utilisateur

Dicota

Dicota Hypertec N12628NHY Manuel utilisateur

Dicota

Dicota N19218PHY Manuel utilisateur

Dicota

Dicota Blue BacPac Element N17208PHY Manuel utilisateur

Dicota

Dicota N14628KHY Manuel utilisateur

Dicota

Dicota N14608PHY Manuel utilisateur

Dicota

Dicota DataDesk 450 Manuel utilisateur

Dicota

Dicota N14548PHY Manuel utilisateur

Dicota

Dicota N19688NHY Manuel utilisateur

Dicota

Dicota N16168LHY Manuel utilisateur

Dicota

Dicota N17118NHY Manuel utilisateur

Dicota

Dicota AeroCase N11028KHY Manuel utilisateur

Dicota

Dicota CamPocket Flash D7988KHY Manuel utilisateur

Dicota

Dicota N16318NHY Manuel utilisateur

Dicota

Dicota N17158PHY Manuel utilisateur

Manuels Étui de transport populaires d'autres marques

Fujitsu

Fujitsu PenCentra 130 Manuel utilisateur

H2O Audio

H2O Audio SV-iP4G Manuel utilisateur

Catalyst

Catalyst Total Protection Manuel utilisateur

BASETech

BASETech 65 88 00 Manuel utilisateur

Sibel

Sibel Pilotrol Manuel utilisateur

Pivot

Pivot A20A Manuel utilisateur

NEC

NEC MultiSync SC-EX23 Manuel utilisateur

Listen Technologies

Listen Technologies DCN LA-336 Manuel utilisateur

GreenWorks

GreenWorks AWP100 Manuel utilisateur

Listen Technologies

Listen Technologies CCS 800 Manuel utilisateur

Manfrotto

Manfrotto MBAG100P Manuel utilisateur

Califone

Califone 2006 Manuel utilisateur

human care

human care neXus Manuel utilisateur

Wolfcraft

Wolfcraft 5528 Guide rapide

HP 201723-B21 - HP StorageWorks Modular SAN Array 1000 Hard... Mode d’emploi

Oypla Leisure

Oypla Leisure 3835 Manuel utilisateur

ARRI

ARRI 765 Manuel utilisateur

Easylife

Easylife Sat Nav Pack Manuel utilisateur
