Devolo Magic 2 LAN triple Manuel utilisateur

Installation

devolo Magic 2 LAN triple

Set up, change and monitor: the intuitive devolo Home Network App for controlling devolo Magic

adapters.

Conguration, extension, modication, enregistrement – l’application devolo Home Network intuitive

de devolo permet de contrôler l‘adaptateur devolo Magic.

Congura, amplía, adapta, controla: la intuitive aplicación devolo Home Network para controlar los

adaptadores devolo Magic.

| US |

| FR |

| ES |

Damage to the device from the environment. High temperature uctuations and moisture can

damage both the product and the power line.

The device is for indoor use and in dry conditions only.

Dommages causés à l‘appareil par les conditions ambiantes. Les fortes variations de température

et l‘humidité peuvent endommager à la fois le produit et la ligne électrique.

L‘appareil est limité à une utilisation intérieure dans des conditions sèches uniquement.

Daños al dispositivo causados por las condiciones ambientales. Las grandes uctuaciones de

temperatura y humedad pueden dañar el producto y la línea de alimentación eléctrica.

El dispositivo está restringido al uso en interiores, en condiciones secas únicamente.

| US |

| FR |

| ES |

Notice / Avis / Aviso

devolo Home Network App

devolo Software

www.devolo.com/cockpit

Download

now!

3 4

Information

devolo Magic LAN triple adapter

15 sec

Plug the devolo Magic LAN triple adapter into an available wall outlet and wait until the LED ashes

white (approx. 15 seconds).

Branchez l‘adaptateur devolo Magic LAN triple dans une prise murale libre et attendez que la LED

clignote blanc rapidement (env. 15 secondes).

Introduzca el adaptador devolo Magic LAN triple en un enchufe de pared libre y espere hasta que el

LED parpadee rápidamente en blanco (aprox. 15 segundos).

| US |

| FR |

| ES |

Within 3 minutes, press the button on the side of your devolo Magic LAN adapter which is connected

to the router.

Dans les 3 minutes qui suivent, appuyez sur le bouton situé sur le côté de votre adaptateur devolo

Magic LAN qui est connecté au routeur.

Pulse el botón lateral de su adaptador devolo Magic LAN conectado al router, antes de que transcur-

ran 3 minutos.

| US |

| FR |

| ES |

Tripping hazard from connected network cables. Tripping over the network cable can cause

minor injuries and bruises. Lay the network cable with accessibility in mind. Ensure that the power

outlet and all connected network devices are easily accessible. Ethernet cable (Cat.5e UTP) not for

in-wall use.

Risque de trébuchement dû aux câbles réseau connectés. Les chutes dues à un trébuchement sur

le câble réseau peuvent causer des blessures et des contusions mineures. Posez un câble réseau

sans obstacle. Assurez-vous que la prise électrique et tous les appareils connectés au réseau sont

facilement accessibles. Câble Ethernet (Cat.5e UTP), ne pas utiliser dans les murs.

Peligro de tropiezo debido a cables de red conectados. Las caídas por tropiezos con el cable de

red pueden causar lesiones y moretones leves. Tienda un cable de red de modo que no se convierta

en una barrera. Asegúrese de que el tomacorriente y todos los dispositivos de red conectados sean de

fácil acceso. Cable LAN (Cat.5e UTP), no para uso en la pared.

Caution / Attention / Atención

| US |

| FR |

| ES |

devolo Magic LAN adapter

1 sec

devolo Magic LAN adapter

The encryption process happens automatically. During this time, the LEDs on both adapters ash

white.

Le processus de cryptage s‘eectue automatiquement. Pendant ce temps, la LED des deux adapta-

teurs clignotent blanc.

La encriptación se realiza automáticamente. Durante este tiempo, los LED de ambos adaptadores

parpadean en blanco.

| US |

| FR |

| ES |

devolo Magic LAN triple adapter

devolo Magic LAN adapter

devolo Magic LAN triple adapter

The process is nished when the LEDs on all the devices turn solid white. The process takes a maxi-

mum of 3 minutes.

Le processus est terminé dès que toutes les LED des appareils sont allumées en blanc en continu. Ce

processus dure 3 minutes maximum.

La operación naliza en cuanto los LED de los dispositivos se iluminan permanentemente en blanco.

Esta operación dura 3 minutos como máximo.

| US |

| FR |

| ES |

1413

| FR | Bouton PLC

LED PLC L’adaptateur devolo Magic LAN triple ... Comportement de la LED

Durée de pression

du bouton Action Comportement de la LED

Brille blanc

Clignote blanc rapidement

Brille blanc et clignote rouge

brièvement

Brille rouge

Éteinte

Clignote blanc lentement

Clignote blanc et rouge en alter-

nance

1 seconde

>10 secondes

Commencer l‘appairage avec d‘autres adaptateurs

devolo Magic

... fonctionne correctement. Il est connecté à d‘autres

adaptateurs devolo Magic.

... est en train d‘établir une connexion d’appairage avec

un autre adaptateur.

... a une mauvaise connexion CPL.

... est en cours de démarrage.

... ne détecte pas d‘autres adaptateurs devolo Magic.

... n‘a plus de fonction LED, car elle a été désactivée par

l‘utilisateur.

... n’est pas associé au réseau*

... est en mode veille.

... est en train d’eectuer une mise à jour logiciel.

Réinitialiser l‘adaptateur devolo aux paramètres d‘usine

Clignote blanc

Brille rouge

Clignote rouge

*Voir page 17 pour savoir comment eectuer un appairage manuel.

| US | PLC button

PLC LED The devolo Magic LAN adapter ... LED behavior

Time button is

pressed Action LED behavior

Solid white

Fast ashing white

Solid white followed by short

ashing red

Solid red

None

Slow ashing white

Alternating white and red

1 second

> 10 seconds

Start pairing with other devolo Magic adapters

... is working perfectly. It is connected to other devolo

Magic adapters.

... is currently pairing with another adapter.

... has a poor Powerline connection.

... is currently in the start-up process.

... cannot see any other devolo Magic adapters.

... no longer has any LED function since it was disabled by

the user.

... is not connected to the network*

... is in standby mode.

... is currently undergoing a software update.

Reset devolo adapter to factory settings

Flashing white

Solid red

Flashing red

* Go to page 17 for instruction on pairing manually.

15 16

| ES | Tecla del PLC

LED del PLC El adaptador devolo Magic LAN triple … Comportamiento LED

Duración de la

presión de la tecla Acción Comportamiento LED

se ilumina en blanco

parpadea rápidamente en blanco

se ilumina en blanco y parpadea

brevemente en rojo

se ilumina en rojo

ninguno

parpadea despacio en blanco

parpadea alternativamente en

blanco y rojo

1 segundo

>10 segundos

Iniciar el emparejamiento con otros adaptadores

devolo Magic

… fonctionne correctement. Il est connecté à d‘autres

adaptateurs devolo Magic.

… está estableciendo una conexión de emparejamiento

con otros adaptadores.

… tiene una mala conexión Powerline.

… se está iniciando.

… no detecta ningún adaptador devolo Magic adicional.

… ya no tiene función LED, porque que ha sido desactiva

da por el usuario.

… no está conectado a la red*

… se encuentra en modo Standby.

… está actualizando el software.

restaurar la conguración original del adaptador devolo

parpadea en blanco

se ilumina en rojo

parpadea en rojo

* En la página 17 se describe el procedimiento de emparejamiento manual.

Notes

devolo Magic LAN adapter

devolo Magic LAN triple adapter

Help: If automatic pairing during initial installation was unsuccessful, you can pair the Magic

adapters manually. Plug the devolo Magic LAN adapter into an available wall outlet and wait until

the LED ashes white (approx. 15 seconds).

Aide : Si l‘appairage automatique n‘a pas réussi lors de la première conguration, vous pouvez

eectuer un appairage manuel des adaptateurs Magic. Branchez les deux adaptateurs devolo

Magic LAN dans une prise murale libre et attendez que les LED clignotent blanc (env. 15 secondes).

Ayuda: Si el emparejamiento automático durante la primera instalación no se realiza correc-

tamente, puede realizar un emparejamiento manual de los adaptadores Magic. Introduzca el

adaptador devolo Magic LAN en un enchufe de pared libre y espere hasta que el LED parpadee en

blanco (aprox. 15 segundos ).

| US |

| FR |

| ES |

Help: Manual Pairing

15 sec

Autres manuels pour Magic 2 LAN triple

Autres manuels Devolo Adaptateur

Devolo

Devolo dLAN 500 WiFi Manuel utilisateur

Devolo

Devolo DLAN 200 AV Wireless N Manuel utilisateur

Devolo

Devolo Magic 2 LAN triple Starter Kit Manuel utilisateur

Devolo

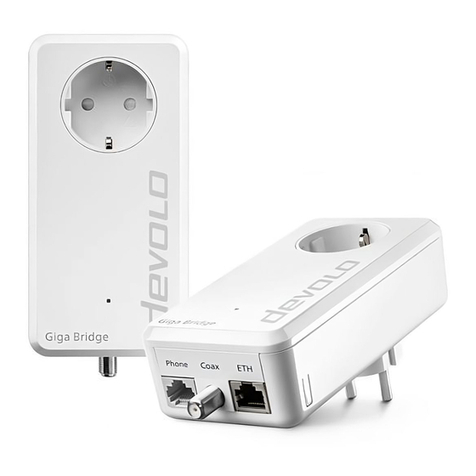

Devolo Giga Bridge Manuel utilisateur
