SERVICE MANUAL

MODEL

DVD-2910

DVD-955

DVD AUDIO-VIDEO / SUPER AUDIO CD PLAYER

For U.S.A., Canada, Europe

& Japan model

TOKYO, JAPAN

X0203V.01 DE/CDM 0408

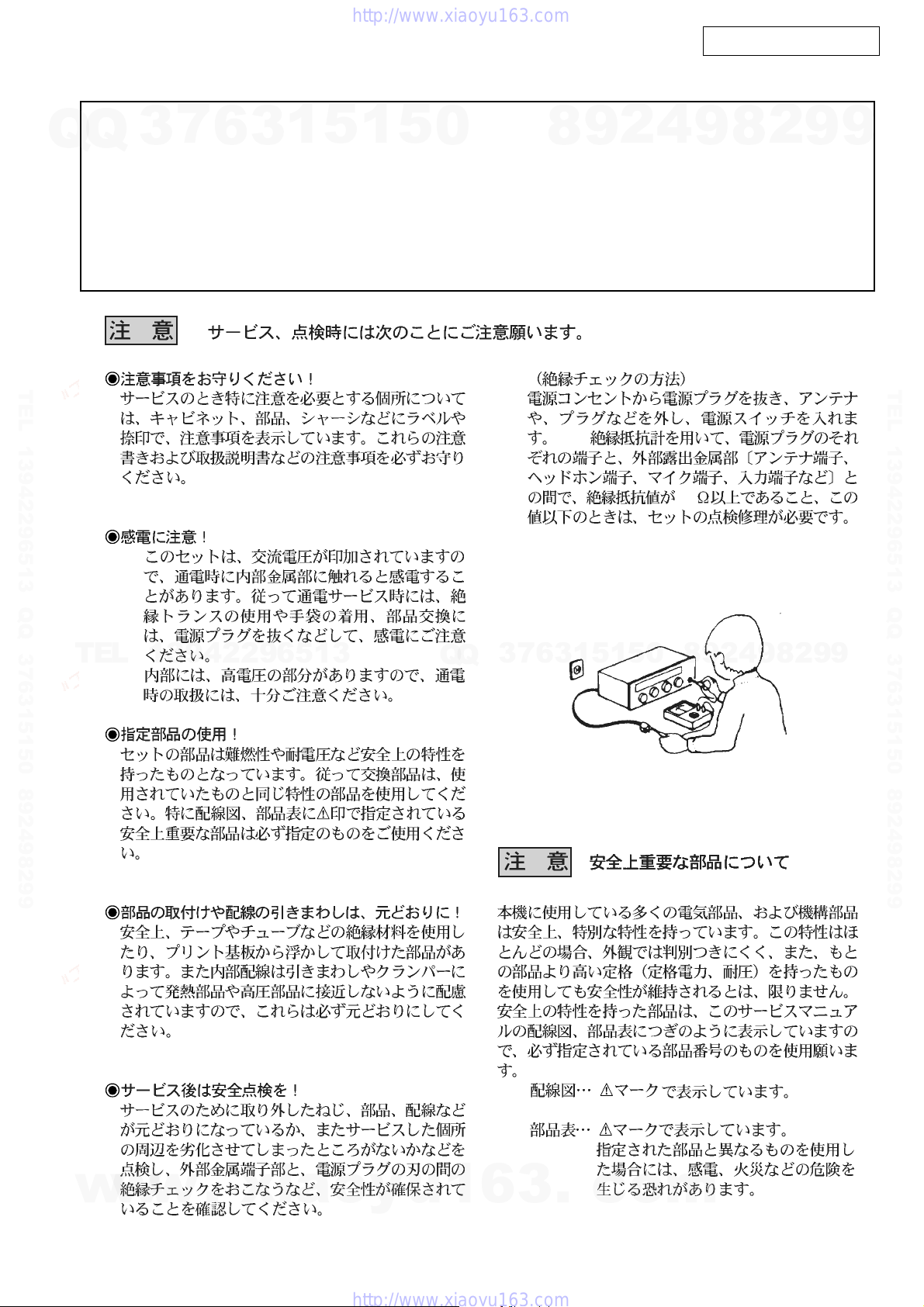

注意

サービスをおこなう前に、このサービスマニュアルを

必ずお読みください。本機は、火災、感電、けがなど

に対する安全性を確保するために、さまざまな配慮を

おこなっており、また法的には「電気用品安全法」に

もとづき、所定の許可を得て製造されております。

従ってサービスをおこなう際は、これらの安全性が維

持されるよう、このサービスマニュアルに記載されて

いる注意事項を必ずお守りください。

● 本機の仕様は性能改良のため、予告なく変更すること

があります。

● 補修用性能部品の保有期間は、製造打切後 8年です。

Some illustrations using in this service manual are

slightly different from the actual set.

●

Please use this service manual with referring to

the operating instructions without fail.

●

For purposes of improvement, specifications and

design are subject to change without notice.

●

修理の際は､必ず取扱説明書を参照の上、作業を行って,

ください。

● 本文中に使用しているイラストは、説明の都合上現物

と多少異なる場合があります。

Ver. 1

TEL 13942296513 QQ 376315150 892498299

http://www.xiaoyu163.com

DVD-2910/955

SAFETY PRECAUTIONS

Thefollowingcheckshouldbeperformedforthecontinuedprotectionofthecustomerandservicetechnician.

LEAKAGE CURRENT CHECK

Beforereturningtheunittothecustomer,makesureyoumakeeither(1)aleakagecurrentcheckor(2)alinetochassis

resistancecheck.Iftheleakagecurrentexceeds0.5milliamps,oriftheresistancefromchassistoeithersideofthe

powercordislessthan460kohms,theunitisdefective.

LASER RADIATION

Donotstareintobeamorviewdirectlywithopticalinstruments,class3Alaserproduct.

(1)

(2)

500V

(1)

(2)

TEL 13942296513 QQ 376315150 892498299

http://www.xiaoyu163.com

DVD-2910/955

WIRE ARRANGEMENT

If wire bundles are untied or moved to perform adjustment

or parts replacement etc.,be sure to rearrange them neatly

as they were originally bundled or placed afterward.

Otherwise, incorrect arrangement can be a cause of noise

generation.

Wire arrangement viewed from the top

ワイヤー整形図

調整や部品の交換等により、ワイヤー類の結束をはずした

り移動させた場合には、それらの作業が完了した時点でワ

イヤーの整形をおこなってください。正しく整形されてい

ないとノイズ発生の原因となることがあります。

上面からみたワイヤー整形

(Europe model only)

TEL 13942296513 QQ 376315150 892498299

http://www.xiaoyu163.com

DVD-2910/955

DISASSEMBLY

(Follow the procedure below in reverse order when reassem-

bling.)

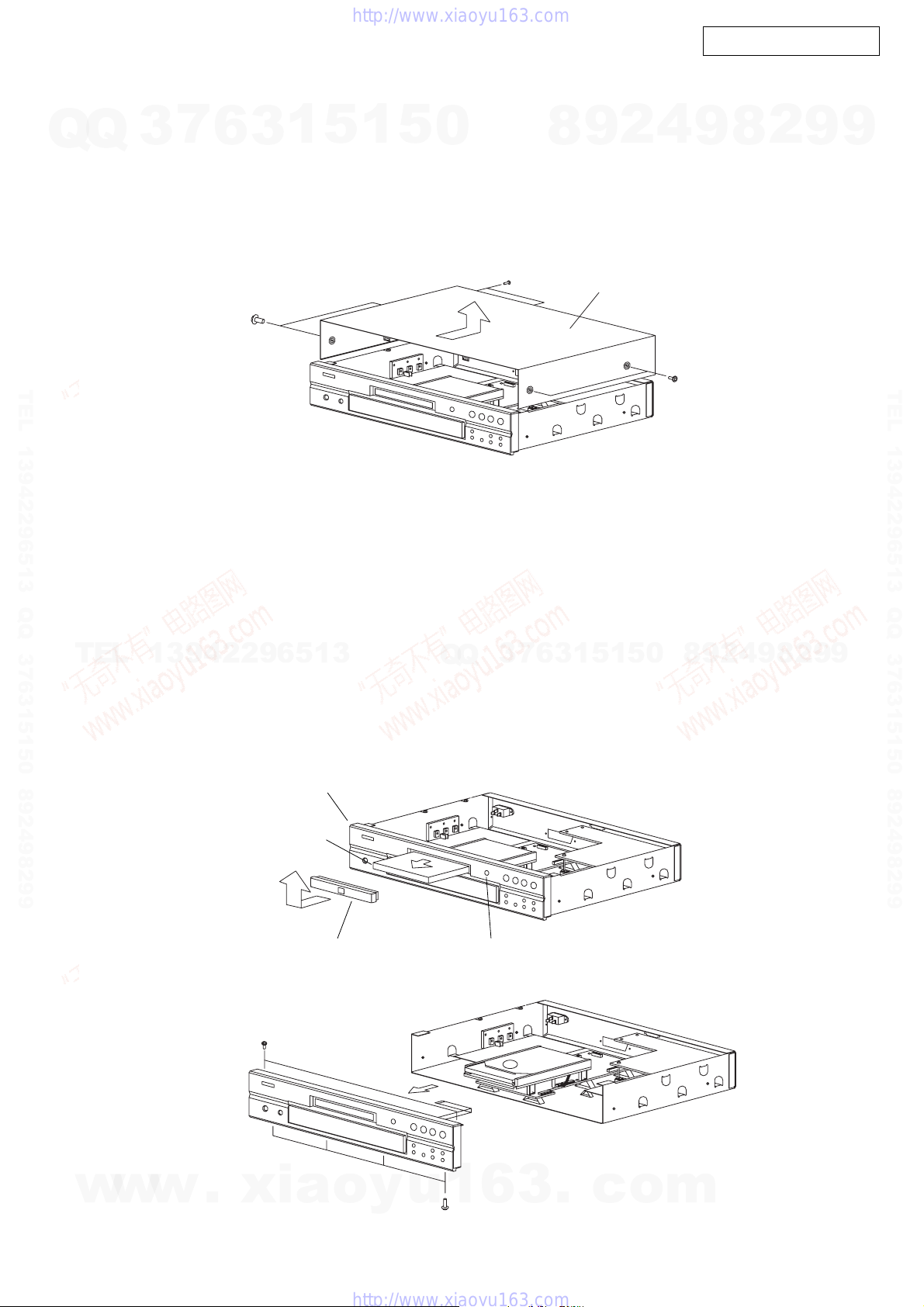

1. TOP COVER

(1) Remove 4 screws on the both sides, and 2 screws on

the rear.

(2) Widen the Top Cover a little laterally, then detach it with

sliding in the arrow direction.

各部のはずしかた

（組み立てるときは、逆の順序で行なってください。）

1. トップカバーのはずしかた

(1) 側面からねじジ 4 本、背面からねじ 2 本をはずします。

(2) 左右を少し広げ、矢印の方向へずらしながらはずしま

す。

2. Front Panel, Loader Panel

2.1. When the Disc Tray can be ejected electri-

cally

(1) Plug the power cord to the wall outlet, swicht on the

power, and press the “OPEN/CLOSE” button to open

the Disc Tray.

(2) Detach the Loader Panel by lifting it in the arrow direc-

tion.

(3) Press the “OPEN/CLOSE” buttton to close the Disc

Tray, then unplug the power cord.

(4) Disconnect the wire CX025, CX041, CY171.

(5) Remove 2 top screws and 4 bottom screws, then detach

the Front Panel to the arrow direction.

2. フロントパネル、ローダーパネルの

はずしかた

2.1. ディスクトレイが電動でオープンできる場合

(1) 電源コードを電源コンセントに差し込み、電源スイッ

チを押し、「OPEN/CLOSE」ボタンを押して、ディスク

トレイをオープンします。

(2) ローダーパネルを矢印の方向に持ち上げ、はずします。

(3) 「OPEN/CLOSE」ボタンを押し、ディスクトレイをクロー

ズして、電源コンセントから電源コードを抜きます。

(4) CX025、CX041、CY171 のコネクタをはずします。

(5) 上からねじ 2 本、下からねじ 4 本をはずし、フロント

パネルを矢印の方向にはずします。

Top Cover

Loader Panel

Front Panel

Power Switch

OPEN/CLOSE bottan

TEL 13942296513 QQ 376315150 892498299

http://www.xiaoyu163.com

DVD-2910/955

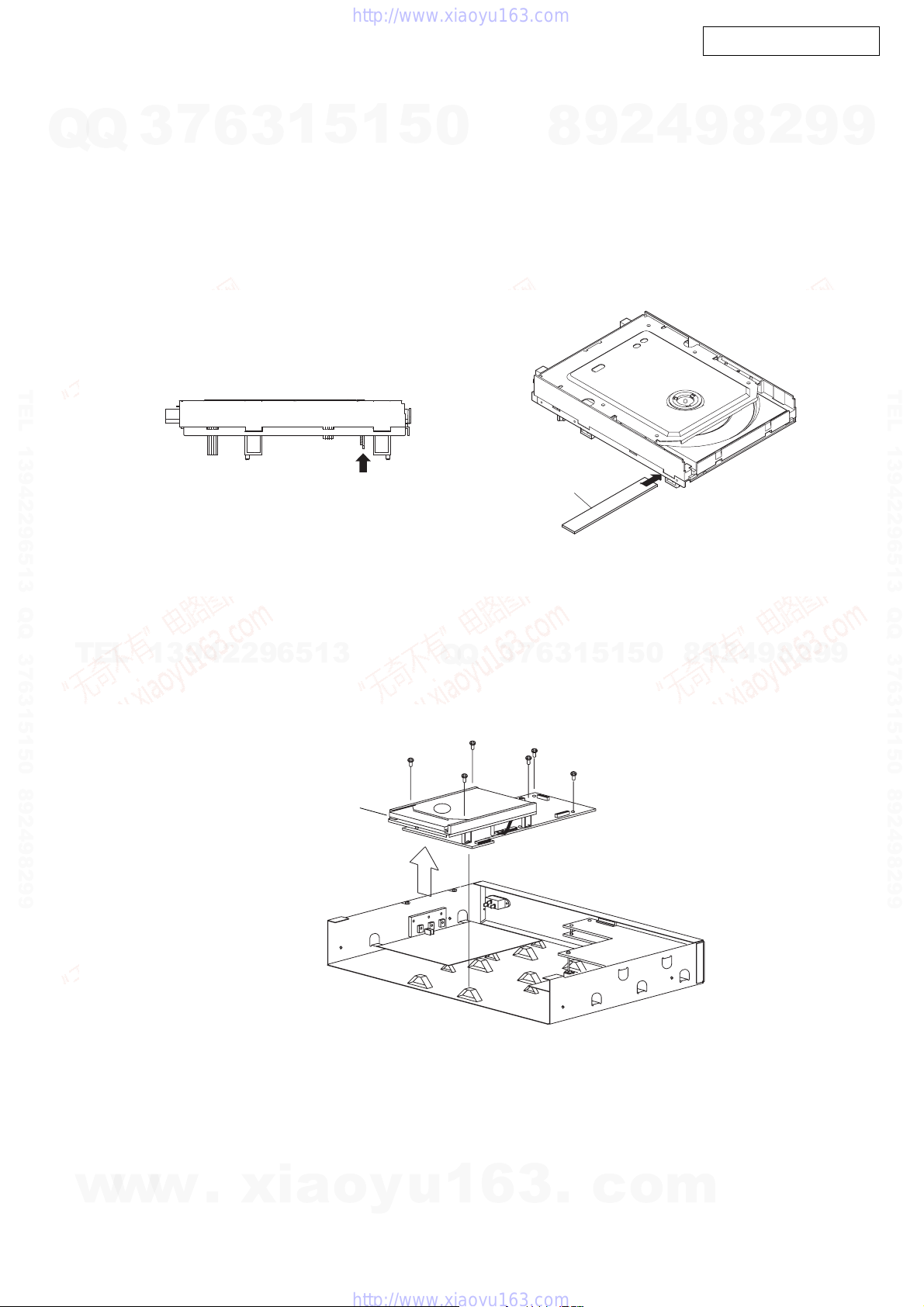

2.2. When the Disc Tray cannot be ejected

electrically

(1) Insert a straight ruler etc., into the left side of the Mecha.

Unit and push the A-part (see Fig.) to open the Disc Tray

manually.

(2) Detach the Loader Panel by lifting it in the arrow direc-

tion.

(3) Push the Disc Tray to close it manually.

(4) Dsiconnect the wire CX025, CX041, CY171.

(5) Remove 2 top screws and 4 bottom screws, then detach

the Front Panel to the arrow direction.

2.2. ディスクトレイが電動でオープンできない場合

(1) メカユニットの左側から定規等を差し込み、A 部を押し

て、ディスクトレイをオープンします。

(2) ローダーパネルを矢印の方向に持ち上げ、はずします。

(3) ディスクトレイを押して、クローズします。

(4) CX025、CX041、CY171 のコネクタをはずします。

(5) 上からねじ 2 本、下からねじ 4 本をはずし、フロント

パネルを矢印の方向にはずします。

3. DVD Mecha

(1) Disconnect the wire CX141, CX174, CX271, CX331.

(2) Remove 4 screws on the DVD Mecha. And 2 screws on

the Main P.W.B., then take it off in the arrow direction.

3. DVD メカのはずしかた

(1) CX141、CX174、CX271、CX331 のコネクターをはずし

ます。

(2) DVD メカからねじ 4 本、メイン基板からねじ 2 本をは

ずし、矢印の方向へ DVD メカをはずします。

A-part

A straight ruler etc.

Fig. The left side view of the Mechanism.

A-part A straight ruler etc.

Fig. The left side view of the Mechanism.

DVD MECHA

TEL 13942296513 QQ 376315150 892498299

http://www.xiaoyu163.com

DVD-2910/955

4. Mecha. Unit

(1) Remove 2 screws on the top of the Mecha. Unit, and de-

tach the Guide Clamp Bracket with sliding in the arrow

direction.

(2) Solder the short-circuit on the Traverse Unit. (Refer to

“Traverse Unit Disassembly” on page 8.

(3) Disconnect the wires (CX151, CX241, CX051) connect-

ing with the Main P.W.B.

(4) Turn over the Mecha. Unit/Main P.W.B., assembly, and

remove 2 screws.

4. メカユニットのはずしかた

(1) メカの上からねじ 2 本をはずすし、ガイドクランプブ

ラケットを矢印の方向にずらしながらはずします。

(2) ドライバーメカのショートサーキットを半田付けしま

す。（トラバースユニットのはずしかた 8 ページ参照）

(3) メイン基板と接続しているワイヤ（CX151、CX241、

CX051)をはずします。

(4) 一体のメカユニット / メイン基板を裏返し、ねじ 2 本

をはずします。

5. VIDEO P.W.B. & HDMI P.W.B.

(1) Disconnect the wire CY051 (CY051, CY121 : E2 only)

(2) Remove 2 screws on the top side and 10 (Japan 12)

screws on the side., then take it off in the arrow direc-

tion.

5. VIDEOP.W.B. と HDMIP.W.B. の

はずしかた

(1) CY051(CY051、CY121:E2 のみ ) のコネクタをはずしま

す。

(2) 上面からねじ 2 本と背面からねじ 10 本（国内のみ 12

本）をはずし、矢印の方向へ VIDEOP.W.B. と HDMI

P.W.B. をはずします。

Guide Clamp Bracket

VIDEO P.W.B.

HDMI P.W.B.

SCART P.W.B.( E2 only )

TEL 13942296513 QQ 376315150 892498299

http://www.xiaoyu163.com

DVD-2910/955

6. AUDIO P.W.B.

(1) Disconnect the wire CY061 (CX053, CY061 : E2 only)

(2) Remove 6 screws on the top sides and 5 screws on the

rear side., then take it off in the arrow direction.

6. AUDIOP.W.B. のはずしかた

(1) CY061(CX053、CY061:E2のみ)のコネクタをはずしま

す。

(2) 上面からねじ 6 本と背面からねじ 5 本をはずし、矢印

の方向へ AUDIOP.W.B. をはずします。

7. POWER P.W.B. & P.C.B. HOLDER

(1) Disconnect the wire CX024.

(2) Remove 5 screws on the top side and 2 screws on the

side., then take it off in the arrow direction.

(3) P.C.B. HOLDER : take it off in the arrow direction.

7. POWERP.W.B.と P.C.B.HOLDER の

はずしかた

(1) CX024 のコネクタをはずします。

(2) 上面からねじ 5 本と側面からねじ 2 本をはずし、矢印

の方向へ POWERP.W.B. をはずします。

(3) P.C.B.HOLDER を矢印の方向にはずします。

8. REAR PANEL & AC INLET

(1) Remove 3 screws on the bottom side and 2 screws on

the rear side.

(2) AC INLET : Remove 2 screws on the rear side.

8. REARPANEL&ACINLET のはずしかた

(1) 底面からねじ 3 本と背面からねじ 2 本をはずします。

(2) 背面からねじ 2 本をはずし、ACINLET をはずします。

AUDIO P.W.B.

POWER P.W.B.

P.C.B.HOLDER

REAR PANEL

AC INLET

TEL 13942296513 QQ 376315150 892498299

http://www.xiaoyu163.com

DVD-2910/955

9. FOOT ASS’Y & BOTTOM PLATE

(1) Remove 4 screws on the foot side.

(2) Remove 5 screws on the bottom side.

9. FOOTASS'Y&BOTTOMPLATE の

はずしかた

(1) 底面からねじ 4 本をはずし、FOOTASS'Y をはずします。

(2) 底面からねじ 5 本をはずし、BOTTOMPLATE をはずし

ます。

10.Traverse Unit Disassembly

Caution: The optical pickup can be damaged easily

by static electricity charged on human body. Take

necessary anti-static measures when repairing

around the optical pickup.

10.1.Guide Clamp Bracket disassembly

(1) Remove 2 screws.

(2) Remove Guide Clamp Bracket to arrow direction.

10.トラバースユニットのはずしかた

注意：光ピックアップは、人体に帯電した静電気等で

静電破壊することがあります。光ピックアップ周辺を

修理する際は、必要な静電対策を行ってください。

10.1.ガイドクランプブラケットのはずしかた

(1) ねじ 2本をはずします。

(2) ガイドクランプブラケットを矢印の方向にとりはずし

ます。

BOTTOM PLATE

FOOT ASS'Y

TEL 13942296513 QQ 376315150 892498299

http://www.xiaoyu163.com

DVD-2910/955

10.2.Tray disassembly

(1) Remove to arrow direction.

(2) Solder the short-circuit (see in the frame).

10.2.トレイのはずし方

(1) 矢印の方向にとりはずします。

(2) 半田付けショートを行います。（枠内図参照 )

10.3.Traverse Unit disassembly

(1) Remove 24P FFC (CX241), 15P FFC (CX151), 5P PH

WIRE (CX051) and 3P PH WIRE (CX031) connecting

with from the Main P.W.B.

(2) Remove 4 screws fixing Damper.

(3) Remove Traverse Unit to arrow direction.

10.3.トラバースユニットのはずしかた

(1) メイン基板に接続している 24PFFC（CX241)、15PFFC

（CX151)、5PPH ワイヤ（CX051)、3PPHワイヤ

（CX031) をはずします。

(2) ダンパーを固定しているねじ 4本をはずします。

(3) トラバースユニットを矢印の方向にとりはずします。

TEL 13942296513 QQ 376315150 892498299

http://www.xiaoyu163.com

DVD-2910/955

Note for disassembly Traverse Unit

(1) When assembling, reverse the order of the above.

(2) When inserting Tray, confirm boss on Slide Cam set to

ditch of the Tray (Compare with below drawing).

トラバースユニット分解の注意

(1) 組み立てるときは、上記の逆の順序で行ってください。

(2) トレイ組込み時、スライドカムのボスがトレイの溝

に合っているか確認してください。（下図参照）

TEL 13942296513 QQ 376315150 892498299

http://www.xiaoyu163.com
