Delta LORELAI 95A9032 Manuel utilisateur
To reference replacement parts and access additional
technical documents and product info,
visit www.deltafaucet.com
Para referencia sobre las piezas de repuesto y acceder
a documentos técnicos adicionales e información del
producto, visite www.deltafaucet.com
Pour obtenir la référence des pièces de rechange ainsi
que pour avoir accès à d’autres documents techniques et
renseignements sur le produit, allez à www.deltafaucet.com
?1-800-345-3358
Read all instructions prior to installation.
CAUTION
Failure to read these instructions prior to installation may result in personal
injury, property damage, or product failure. Manufacturer assumes no
responsibility for product failure due to improper installation.
Lea todas las instrucciones antes de hacer la instalación.
ADVERTENCIA
El no leer estas instrucciones de instalación puede resultar en lesiones
personales, daños a la propiedad, o falla en el funcionamiento del producto.
El fabricante no asume ninguna responsabilidad por la falla del producto
debido a una instalación incorrecta.
Veuillez lire toutes les instructions avant l’installation.
AVERTISSEMENT
L’omission de lire les présentes instructions avant l’installation peut
entraîner des blessures, des dommages matériels ou le bris du produit. Le
fabricant se dégage de toute responsabilité à l’égard d’un bris du produit
causé par une mauvaise installation.

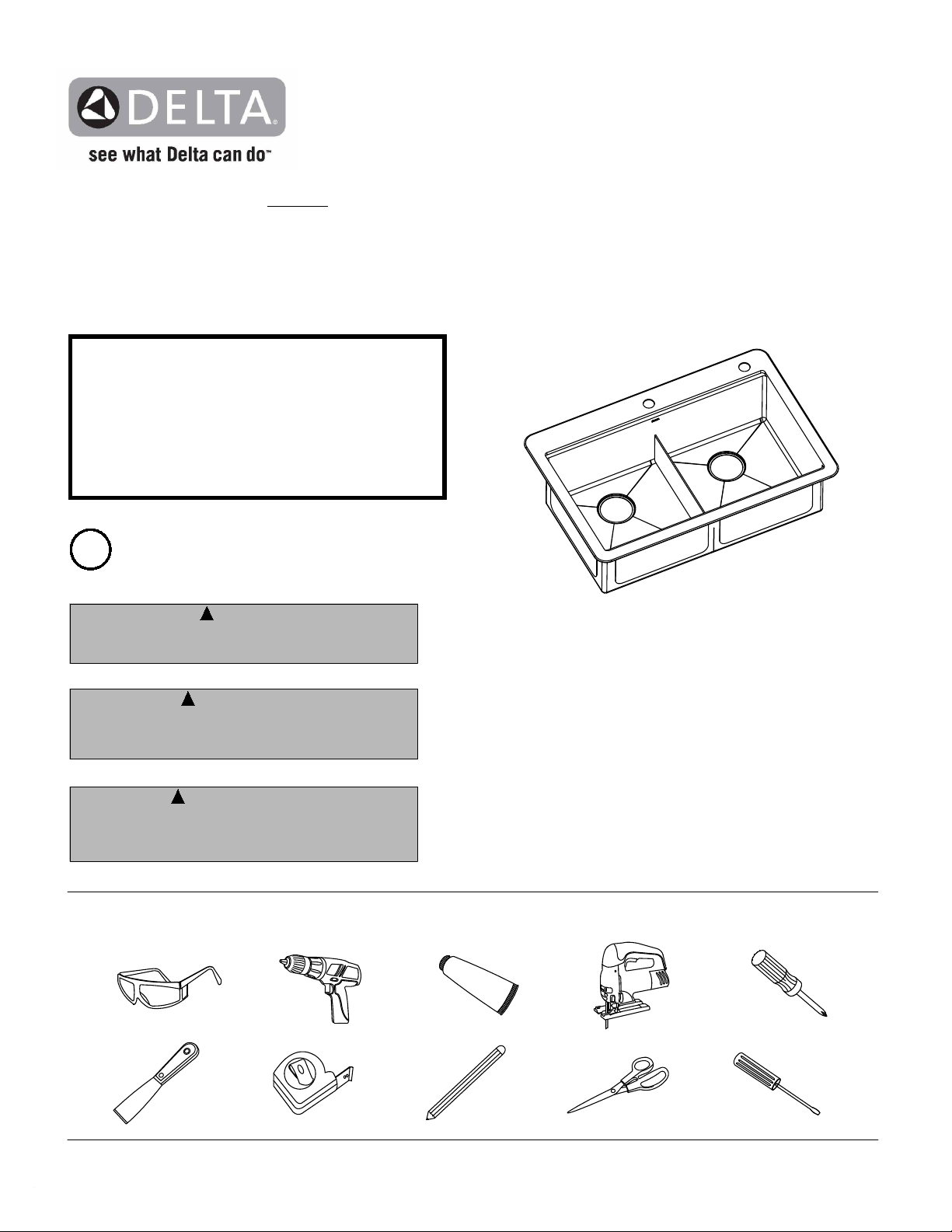

You may need:
Usted puede necesitar:
Articles dont vous pouvez avoir besoin:
1
!
!
!
LORELAITM WORKSTATION STAINLESS STEEL
TOP MOUNT KITCHEN SINK
ÉVIER DE CUISINE EN ACIER INOXYDABLE À
MONTAGE EN SURFACE DE LA SÉRIE
POSTES DE TRAVAIL LORELAITM
LORELAITM ESTACIÓN DE TRABAJO ACERO
INOXIDABLE FREGADERO DE COCINA DE
MONTAJE SUPERIOR
MODEL/MODELO/MODÈLE 95A9032
Register Online
Regístrese en línea
S’enregistrer en ligne
www.deltafaucet.com/registerme
95A9032 - REV A
08/16/2021
Cleaning and Care
Clean your sink on a regular basis with warm soapy water. Rinse the sink after using cleaning products. Wipe the sink surface with a soft cloth to
remove any liquid residue. Do not cut food directly on the surface of the sink. Do not leave sharp objects on the surface of the sink for an extended
period of time. Do not use abrasive cleaning products, sanding tools, steel wool, or bleaching products
Instructions de nettoyage
Nettoyez régulièrement l’évier avec de l’eau chaude savonneuse. Rincez l’évier suite à l’utilisation de produits nettoyants. Essuyez la surface de l’évier
avec un chiffon doux pour enlever tout résidu de liquide. Évitez de couper des aliments directement sur la surface de l’évier. Évitez de laisser des objets
pointus sur la surface de l’évier pendant une période prolongée. Évitez les produits nettoyants abrasifs, les outils de ponçage, les laines d’acier ou les
produits de blanchiment
Limpieza y Cuidado de su Llave
Limpie su fregadero de forma regular con agua tibia y jabón. Enjuague el fregadero después de usar productos de limpieza. Limpie la superficie del
fregadero con un paño suave para eliminar cualquier residuo líquido. No corte los alimentos directamente en la superficie del fregadero.
No deje objetos filosos en la superficie del fregadero durante un período prolongado de tiempo. No use productos de limpieza abrasivos, herramientas
de lijado, lana de acero o productos blanqueadores
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
95A9032-T33D-SS
·Cut-Out Template / Gabarit de découpe / Plantilla de recorte
·Mounting Hardware / Ferrure de fixation / Tornillería de montaje
·Strainer / Crépine / Filtro ADU25-SS x2
·Drain Cap / Bouchon de vidange / Tapón de drenaje AEU25-SS x2
·Bottom Grid / Grille inférieure / Cuadrícula inferior AFU32-TD33-SS x2
·Rolling Mat / Tapis à rouler / Estera enrollable ACU24-SRMC-DG
·Cutting Board / Planche à découper / Tabla de cortar ABU24-WCB-AC
95A9032 - REV A
REPLACEMENT PARTS LIST / LISTE DES PIÈCES DE RECHANGE / LISTA DE PIEZAS DE REPUESTO
SRPU10001 - Top Mount Clips (12 pieces) / Clips de montage supérieur (12 pièces) / Clips de montaje superior (12 piezas)
SRPU10002 - Soap Dispenser Cover / Couvercle du distributeur de savon / Tapa del dispensador de jabón
Paper Template
Paper Template

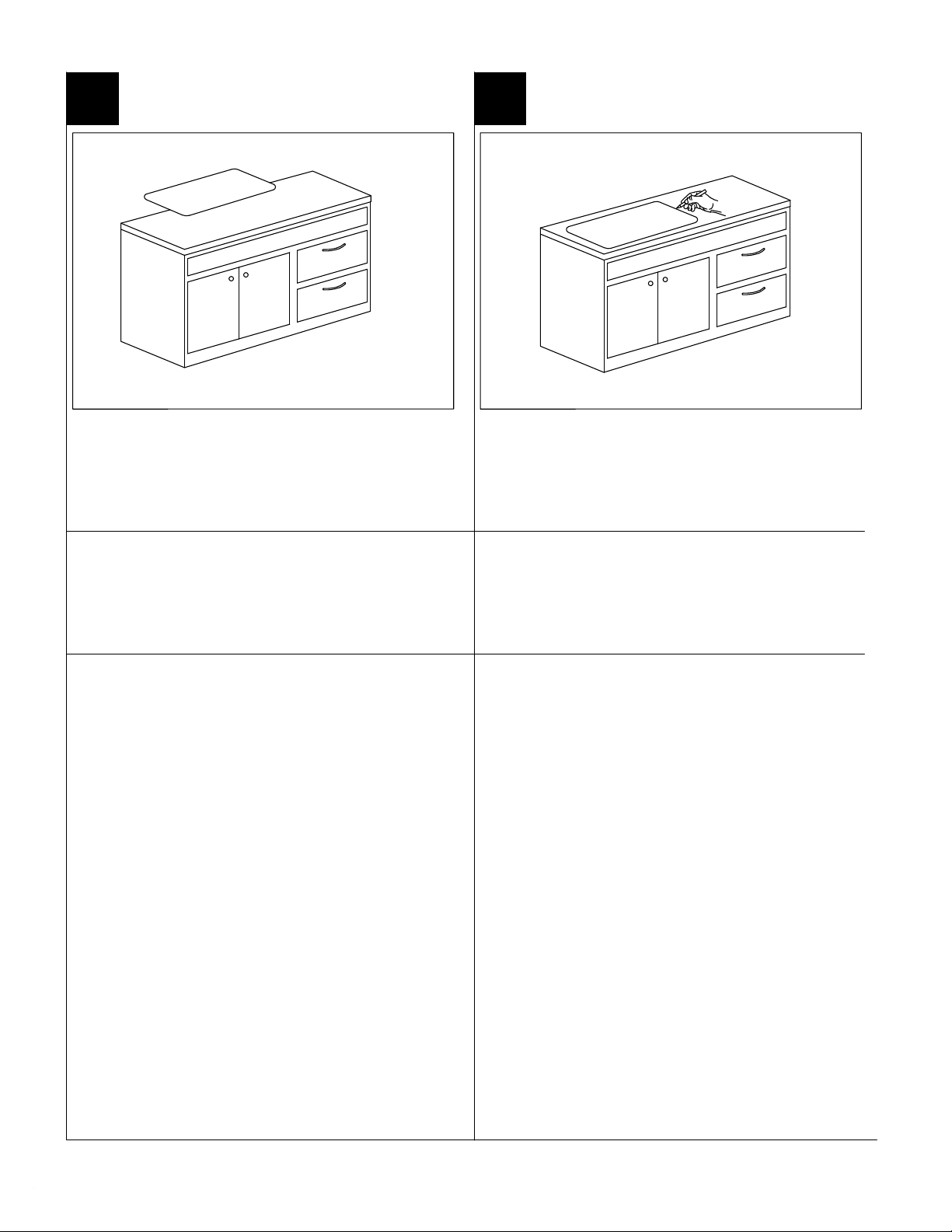

POSITION TEMPLATE
POSITIONNEMENT DU GABARIT DE DÉCOUPE
COLOQUE LA PLANTILLA
Check the cut-out template against the actual sink to ensure a proper
sized cut-out.
Place the cut-out template in the desired location on the countertop.
NOTE: Make sure clearance is suitable for backsplash, faucet, and
plumbing for the sink.
3
1
Comparez le gabarit de découpe à l'évier réel pour assurer une taille de
découpe adéquate.
Placez le gabarit de découpe à l'endroit désiré sur le comptoir.
REMARQUE: Assurez-vous de laisser un dégagement suffisant pour le
dosseret, le robinet et la plomberie de l'évier.
Compare la plantilla de recorte con el fregadero real para asegurar un
recorte del tamaño adecuado.
Coloque la plantilla de recorte en la ubicación deseada en la encimera.
NOTA: Asegúrese de que el espacio libre sea adecuado para el protector
contra salpicaduras, el grifo y la tubería del fregadero.
TRACE TEMPLATE
TRAÇAGE DU GABARIT
SIGA EL CONTORNO DE LA PLANTILLA
2
Trace template on countertop with a pencil.
À l'aide d'un crayon, tracez le gabarit sur le comptoir.
Trace la plantilla en la encimera con un lápiz.
95A9032 - REV A

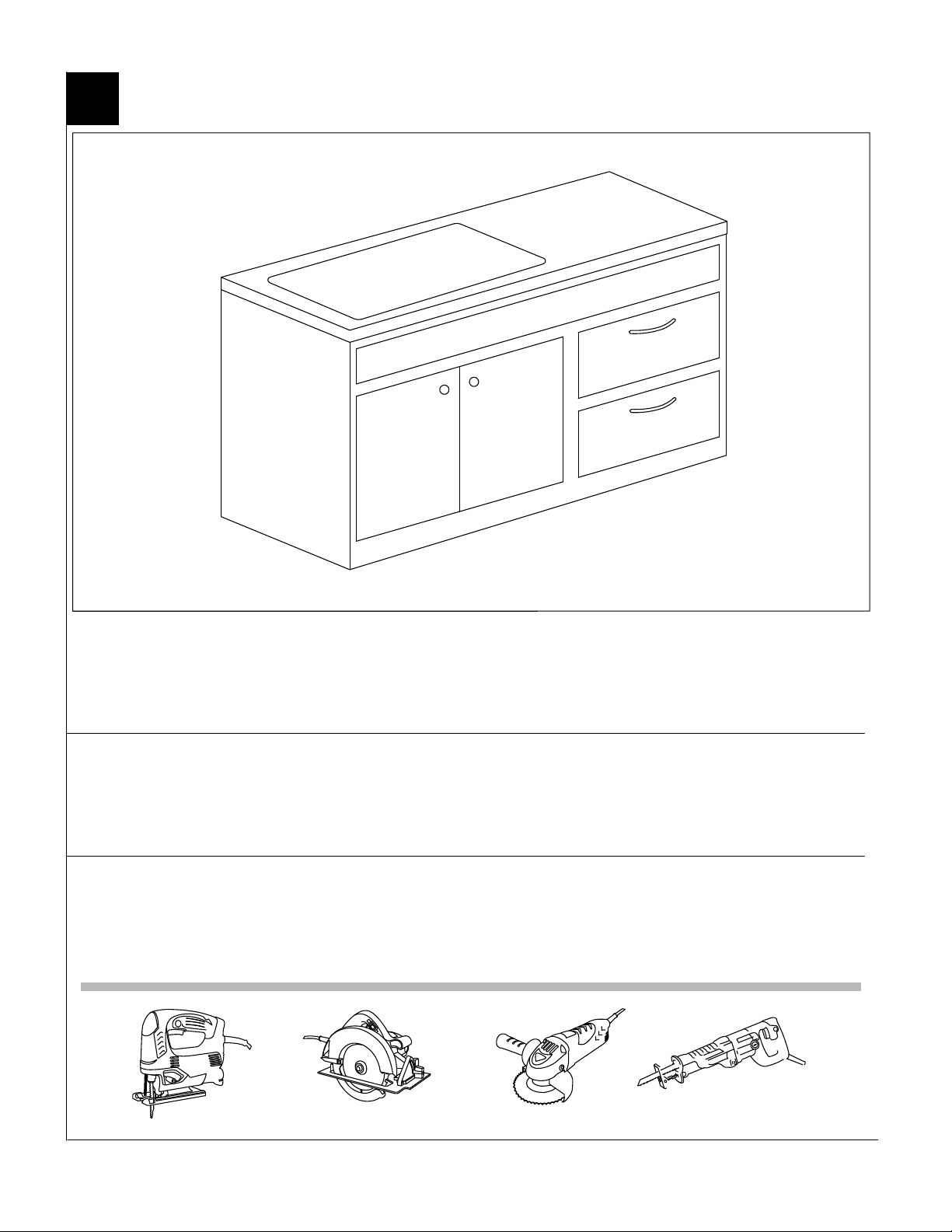

CUT COUNTERTOP
COUPE DU COMPTOIR
CORTE LA ENCIMERA
3
Cut the opening in the countertop by carefully following the traced line.
NOTE: Please use the appropriate saw that best fits your countertop material.
Découpez l’ouverture dans le comptoir en suivant attentivement la ligne tracée.
REMARQUE: Veuillez utiliser une scie adaptée au revêtement de comptoir.
Corte la abertura en la encimera siguiendo cuidadosamente la línea trazada.
NOTA: Utilice la sierra adecuada que se adapte mejor a su material de encimera.
495A9032 - REV A

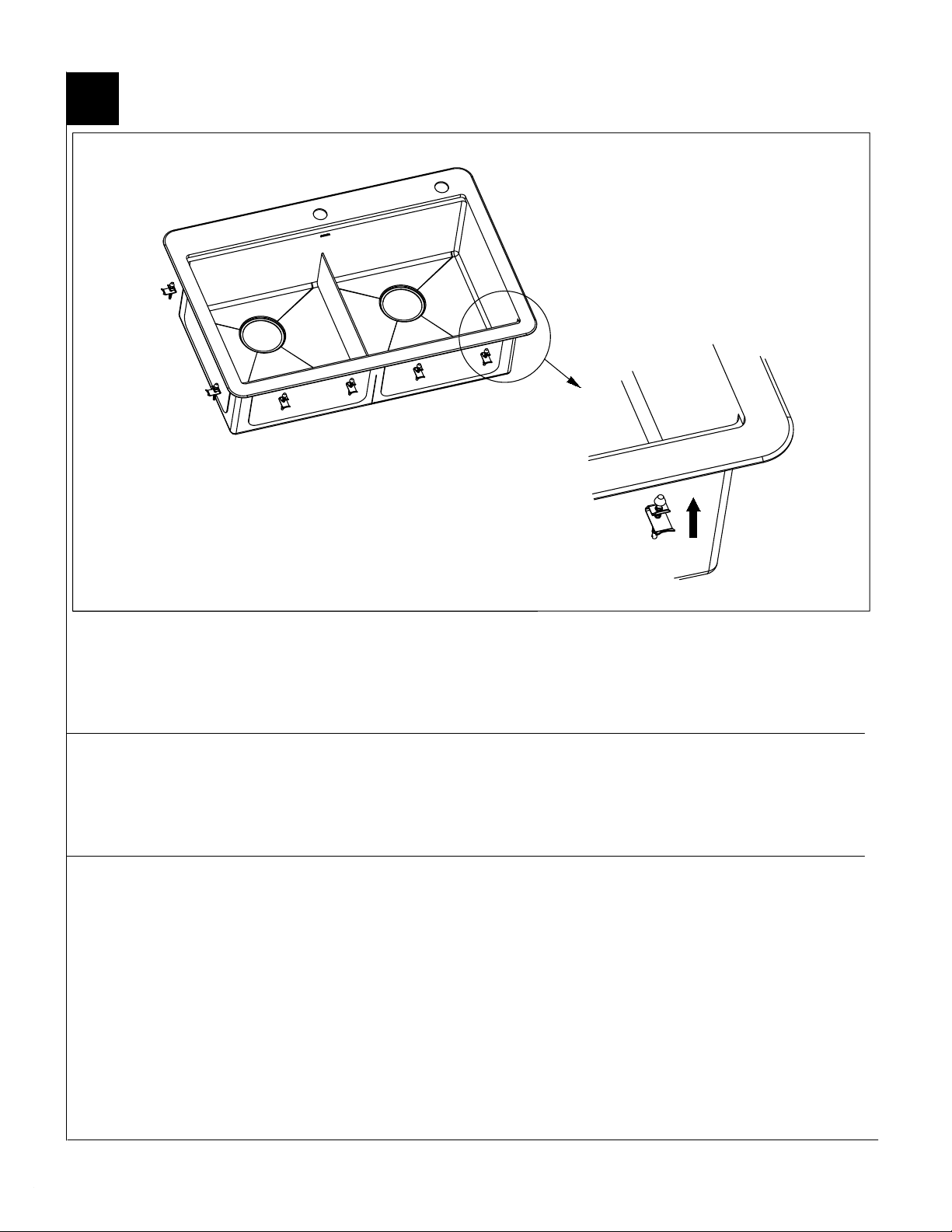

ATTACH MOUNTING HARDWARE
FIXATION DU MATÉRIEL DE MONTAGE
FIJE LOS ACCESORIOS DE MONTAJE
4
Attach mounting hardware to the prongs protruding from the underside of the sink rim.
Make sure the hooked side of the mounting clip is facing away from the sink.
Fixez le matériel de montage aux griffes qui dépassent de la face inférieure du rebord de l’évier.
Assurez-vous que le côté de la bride de fixation muni d’un crochet est orienté en direction opposée à l’évier.
Fije los accesorios de montaje a las puntas que sobresalen de la parte inferior del borde del fregadero.
Asegúrese de que el lado con gancho de la abrazadera de montaje esté viendo hacia el lado contrario del fregadero.
595A9032 - REV A
Insert / Insérez / Inserte
5

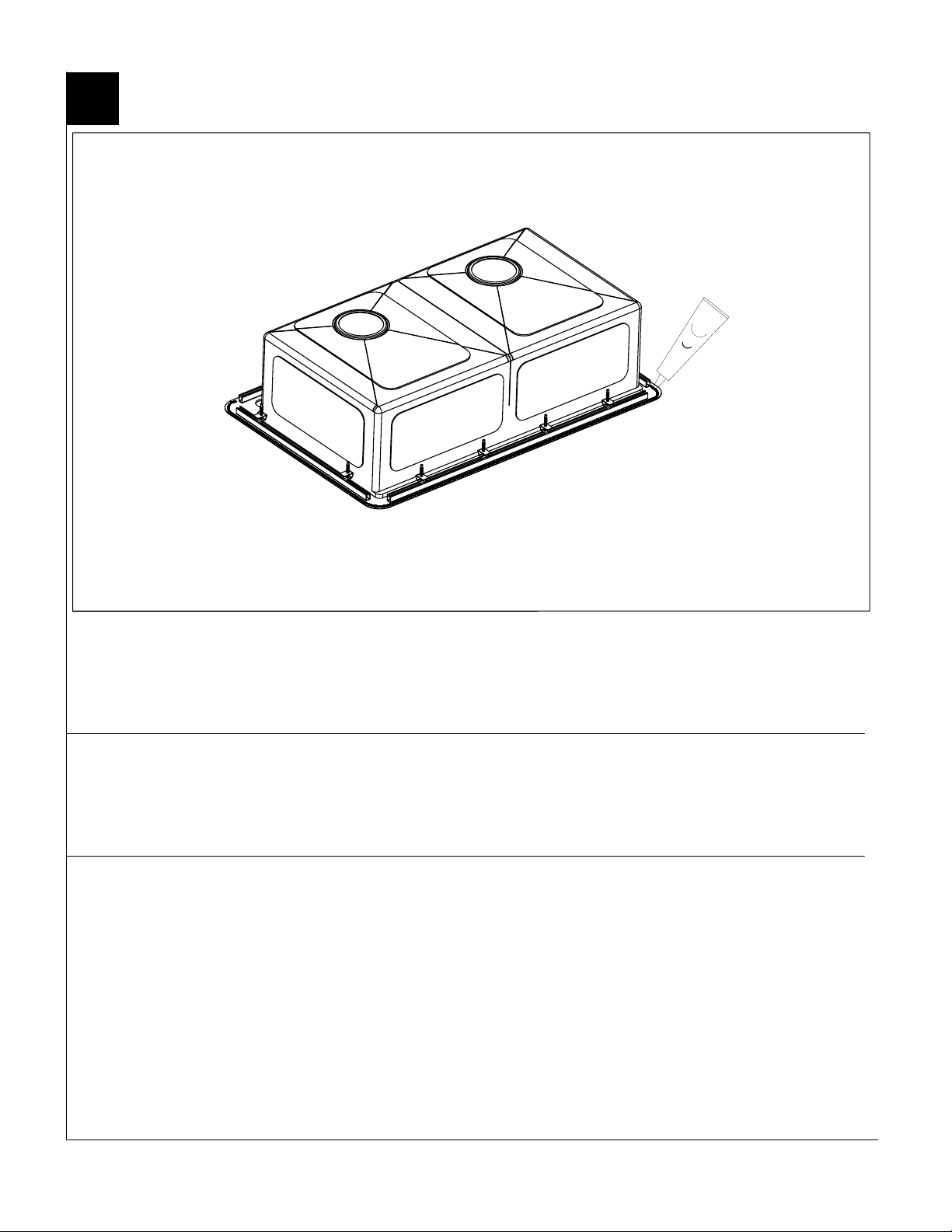

Clean and dry the surface around the opening of the sink.
Turn the unit upside down to apply sealant. Apply silicone-based sealant (not included) underneath the edge of the sink.
Nettoyez et séchez la surface autour de l’ouverture de l’évier.
Retournez l’évier pour appliquer le produit d’étanchéité. Appliquez un produit d’étanchéité à base de silicone (non inclus) sous le rebord de l’évier.
Limpie y seque la superficie alrededor de la abertura del fregadero.
Ponga la unidad boca abajo para aplicar sellador. Aplique sellador a base de silicona (no incluido) debajo del borde del fregadero.
APPLY SILICONE OR PLUMBER’S PUTTY
APPLICATION DU MASTIC DE SILICONE OU DE PLOMBERIE
APLIQUE MASILLA DE SILICONA O DE PLOMERÍA
95A9032 - REV A
Sealant or Putty /
Produit d’étanchéité ou mastic /
Sellador o masilla
Sink / Évier /
Fregadero
Countertop / Comptoir /
Encimera
Fasten the Screw /
Serrez la vis /
Apriete el tornillo
6

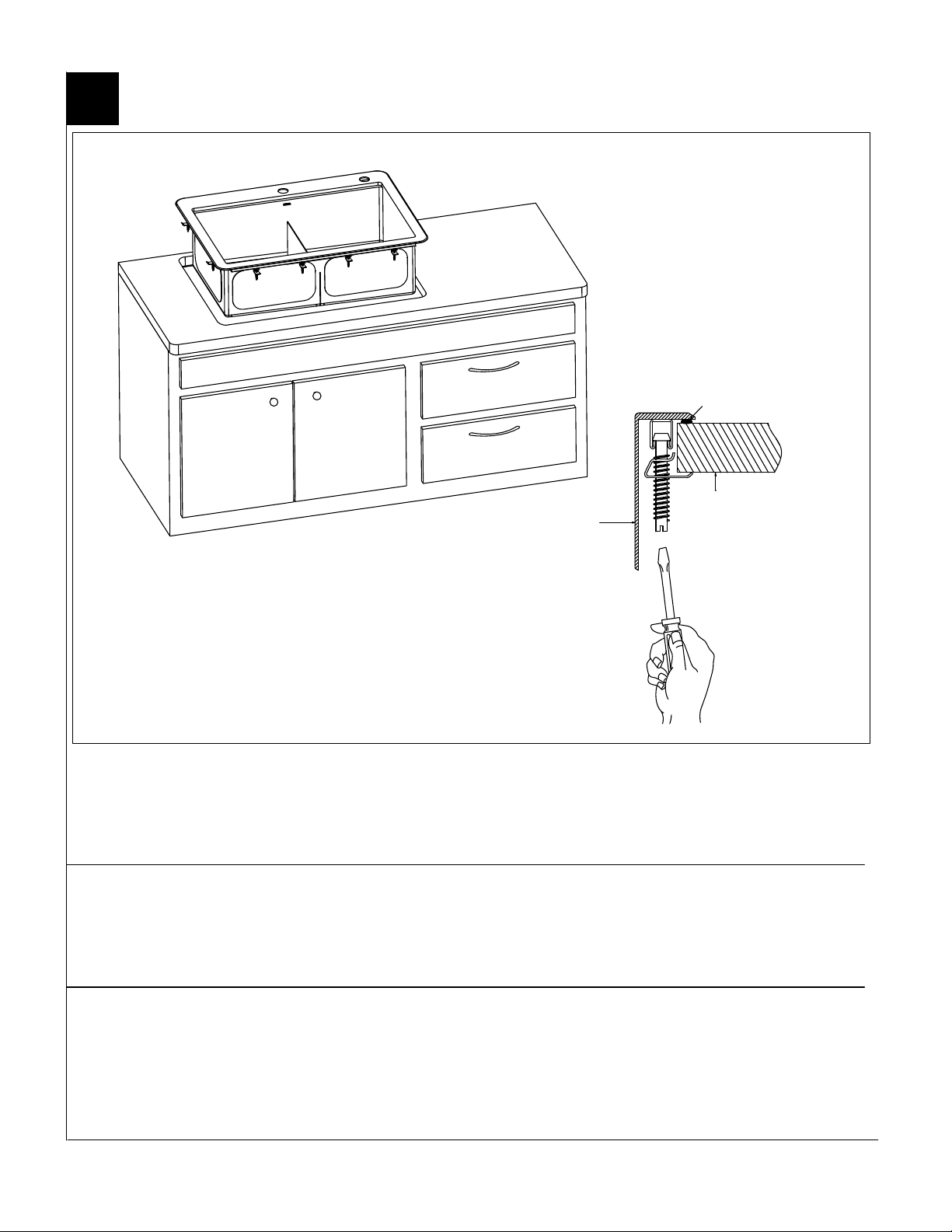

Insert the sink into the opening, check the alignment of the sink to the cutout in the countertop, and press firmly.
Tighten the screws in the front of the sink, followed by the ones in the back and on the sides of the sink.
Remove excess silicone-based sealant.
Allow sealant to set for 30-60 minutes.
Insérez l’évier dans l’ouverture, vérifiez l’alignement de l’évier par rapport à la découpe dans le comptoir et appuyez fermement.
Serrez les vis à l’avant de l’évier, puis celles à l’arrière et sur les côtés de l’évier.
Enlevez l’excédent de produit d’étanchéité à base de silicone.
Laissez durcir le produit d’étanchéité pendant de 30 à 60 minutes.
Inserte el fregadero en la abertura, verifique la alineación del fregadero con el recorte en la encimera y presione firmemente.
Apriete los tornillos en la parte delantera del fregadero, seguidos por los que están en la parte posterior y en los laterales del fregadero.
Retire el exceso de sellador a base de silicona.
Permita que el sellador se fije durante 30 a 60 minutos.
7
SECURE SINK TO COUNTERTOP
FIXATION DE L’ÉVIER AU COMPTOIR
ASEGURE EL FREGADERO A LA ENCIMERA
95A9032 - REV A

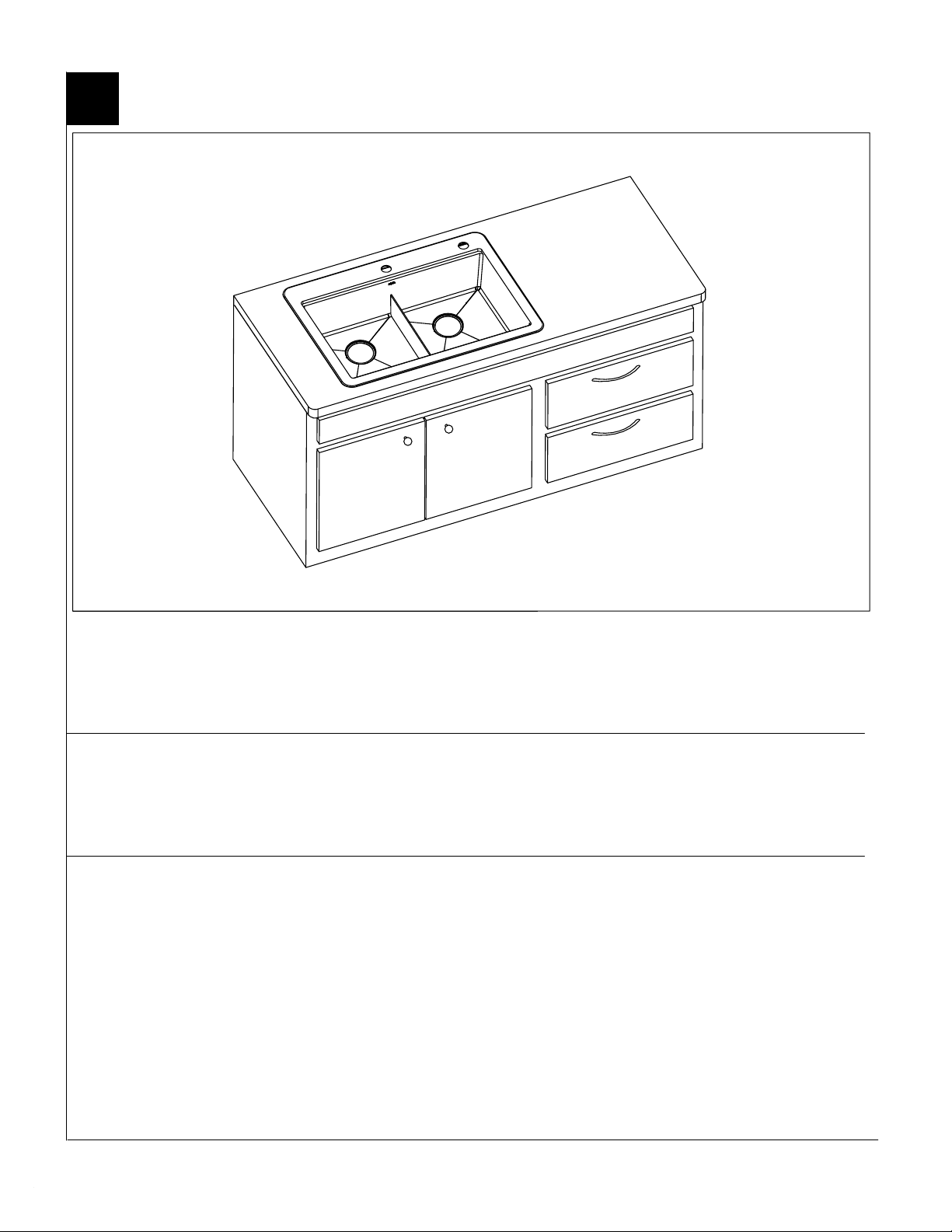

INSTALL PLUMBING FIXTURES
INSTALLATION DES APPAREILS DE PLOMBERIE
INSTALE LOS ACCESORIOS DE PLOMERÍA
7
Connect drain to sink. Connect trap to drain. Connect water supply connections to faucet according to manufacturer’s instructions.
Run water into sink and check for leaks.
NOTE: Before installation, please check that the drain kit complies with ASME A112.18.2/CSA B125.2 and with CUPC certification.
Raccordez le drain à l’évier. Raccordez le siphon au drain. Raccordez les conduites d’alimentation en eau au robinet, conformément aux instructions du fabricant.
Faites couler l’eau dans l’évier et vérifiez s’il y a des fuites indésirables.
REMARQUE: Avant l'installation, veuillez vérifier que le kit de vidange est conforme à la norme ASME A112.18.2 / CSA B125.2 et à la certification CUPC.
Conecte las conexiones de suministro de agua al grifo de acuerdo con las instrucciones del fabricante.
Haga correr agua en el fregadero y verifique si hay fugas.
NOTA: Antes de la instalación, verifique que el kit de drenaje cumpla con ASME A112.18.2 / CSA B125.2 y con la certificación CUPC.
895A9032 - REV A
Foam Gasket
Joint en mousse
Junta de espuma
Metal Strainer
Tamis en métal
Colador de metal
1 2
Insert metal strainer into drain hole with foam gasket attached. Install rubber
gasket and main body underneath the sink.
9
Rubber Gasket
Joint en caoutchouc
Junta de goma
Main Body
Corps principal
Cuerpo principal

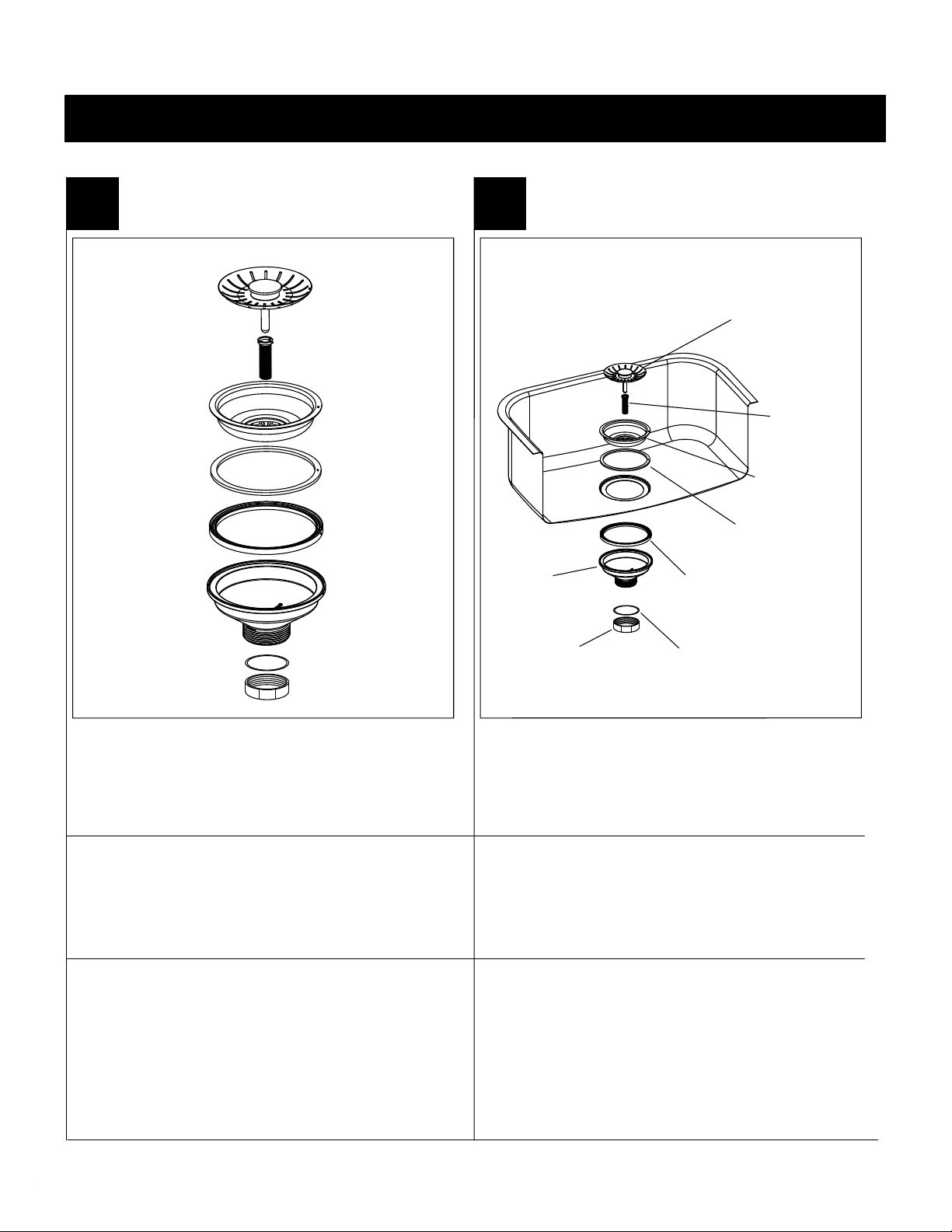

DISASSEMBLE STRAINER
DÉMONTAGE DE LA CRÉPINE
COLADOR DESMONTABLE
Disassemble strainer
INSTALL STRAINER
INSTALLER LA CRÉPINE
INSTALAR FILTRO
Démonter la crépine
Desmontar el colador
Strainer Cover
Couvercle de la crépine
Tapa del colador
Screw
Vis
Tornillo
Insérez la crépine métallique dans le trou de vidange avec le joint en mousse
attaché. Installer du caoutchouc joint et corps principal sous l'évier.
Inserte el colador de metal en el orificio de drenaje con la junta de espuma
colocada. Instalar caucho Junta y cuerpo principal debajo del fregadero.
STRAINER INSTALLATION / INSTALLATION DE LA CRÉPINE / INSTALACIÓN DEL FILTRO
95A9032 - REV A
Drain Gasket
Joint de vidange
Junta de drenaje
Drain Nut
Écrou de vidange
Tuerca de drenaje

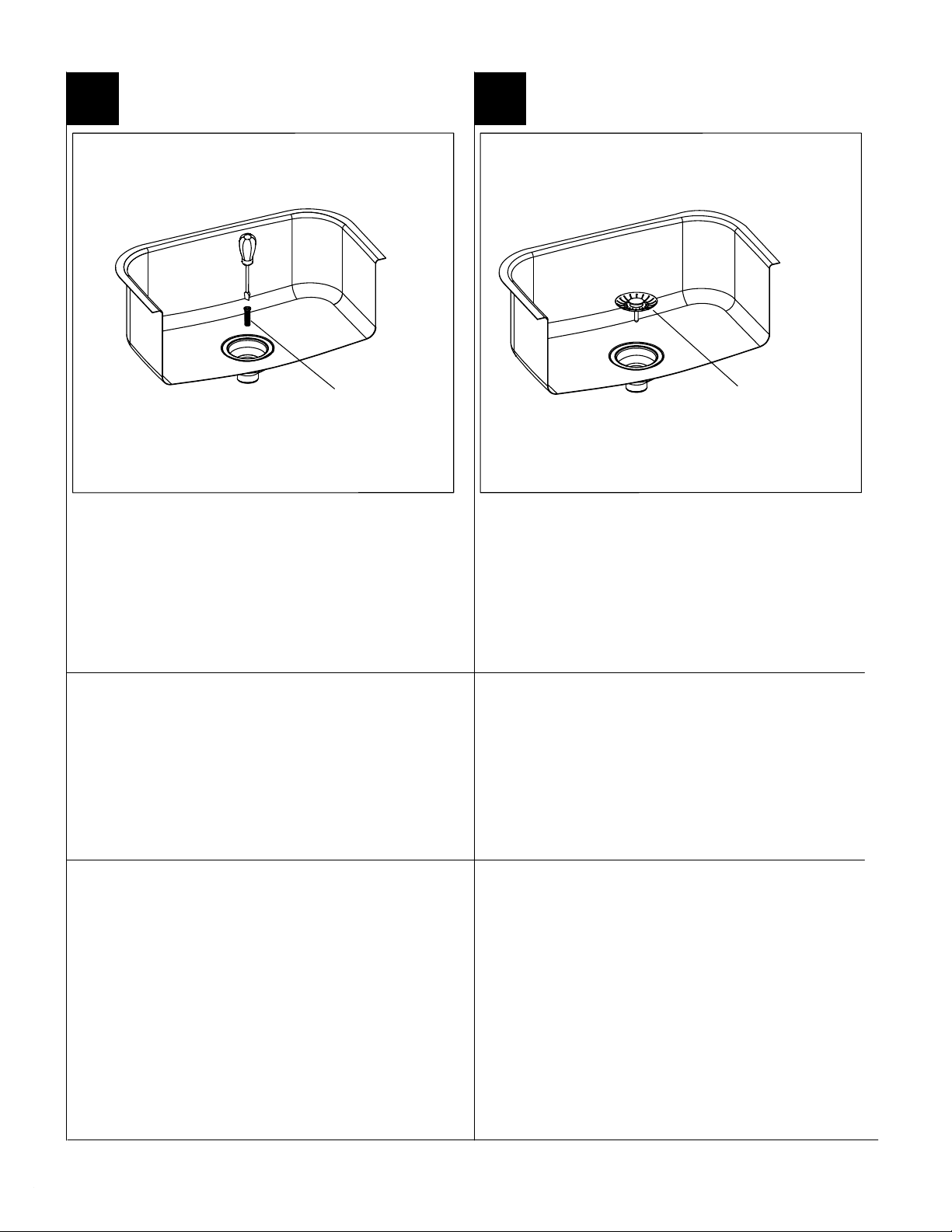

Using the screw, tighten the metal strainer and main body into place.
34
Insert strainer cover to seal water.
10
Strainer Cover
Couvercle de la crépine
Tapa del colador
TIGHTEN SCREW
SERRER LA VIS
APRIETE EL TORNILLO
INSERT STRAINER COVER
INSÉRER LE COUVERCLE DE CRÉPINE
INSERTE LA TAPA DEL FILTRO
Screw
Vis
Tornillo
À l'aide de la vis, serrez la crépine métallique et le corps principal en place. Insérez le couvercle de la crépine pour sceller l'eau.
Con el tornillo, apriete el colador de metal y el cuerpo principal en su lugar. Inserte la tapa del colador para sellar el agua.
95A9032 - REV A
