Dell PowerEdge 2450 Manuel

(Rev. 11/3/98) FILE LOCATION: C:\Dell\docs\2450\scsi\205FYet1.fm

www.dell.com

™

Dell™ PowerEdge™ 2450 Systems

SCSI BACKPLANE

DAUGHTER CARD

Notes, Notices, Cautions, and Warnings

Throughout this guide, blocks of text may be accompanied by an icon and printed in

bold type or in italic type. These blocks are notes, notices, cautions, and warnings,

and they are used as follows:

NOTE: A NOTE indicates important information that helps you make better use of

your computer system.

NOTICE: A NOTICE indicates either potential damage to hardware or loss

of data and tells you how to avoid the problem.

CAUTION: A CAUTION indicates a potentially hazardous situation which, if

not avoided, may result in minor or moderate injury.

WARNING: A WARNING indicates a potentially hazardous situation which,

if not avoided, could result in death or serious bodily injury.

____________________

Information in this document is subject to change without notice.

Reproduction in any manner whatsoever without the written permission of Dell Computer

Corporation is strictly forbidden.

Trademarks used in this text: Dell, the DELL logo, and PowerEdge are trademarks of Dell Computer

Corporation.

Other trademarks and trade names may be used in this document to refer to either the entities

claiming the marks and names or their products. Dell Computer Corporation disclaims any propri-

etary interest in trademarks and trade names other than its own.

February 2000 P/N 205FY Rev. A01

support.dell.com Dell PowerEdge 2450 Systems SCSI Backplane Daughter Card 1-1

(Rev. 11/3/98) FILE LOCATION: C:\Dell\docs\2450\scsi\205FYeb1.fm

DELL CONFIDENTIAL - Preliminary 9/27/01

Dell™ PowerEdge™ 2450 Systems

SCSI Backplane Daughter Card

To operate your PowerEdge system’s small computer system interface (SCSI) hard-

disk drives in a split 2 x 2 or 2 x 3 configuration, you must install a second, optional

daughter card. This daughter card connects to the SCSI backplane board at the back

of your system’s hard-disk drive bays. Figure 1-1 shows the location of the SCSI back-

plane board and other components associated with the SCSI hard-disk drives.

Figure 1-1. Basic SCSI Hard-Disk Drive System Components

SCSI hard-disk

drives (4)

Ultra3 (Ultra160) SCSI

interface connector

(SCSI1)

SCSI backplane board

SCSI backplane board data cable

SCSI ID 0

SCSI ID 2 SCSI ID 3

SCSI ID 1

SCSI interface cable connection

for optional fifth hard-disk drive

1-2 Dell PowerEdge 2450 Systems SCSI Backplane Daughter Card

DELL CONFIDENTIAL - Preliminary 9/27/01

(Rev. 11/3/98) FILE LOCATION: C:\Dell\docs\2450\scsi\205FYeb1.fm

To install the daughter card, perform the following steps.

CAUTION: To prevent bodily injury, before you install the daughter card,

you must turn off the computer and disconnect it from its AC power source.

For more information, see “Safety First—For You and Your Computer” in

your system’s User’s Guide.

1. Turn off the system, including any attached peripherals, and disconnect the sys-

tem from the electrical outlet.

NOTICE: To prevent damage to the daughter card and computer system

during this procedure, see “Protecting Against Electrostatic Discharge” in

your system’s User’s Guide.

2. Unpack the SCSI backplane daughter card kit.

3. Open the computer doors.

See “Checking Inside the Computer” in your system’s Installation and Trouble-

shooting Guide for more information.

4. If any hard-disk drives are installed in the right-hand drive bays, remove the

hard-disk drive lock (see Figure 1-2).

Figure 1-2. Removing a Hard-Disk Drive Lock

5. Remove any hard-disk drives from the right-hand drive bay.

To remove a drive, open the drive carrier handle and slide the carrier toward you

until it is free of the drive bay (see Figure 1-3).

hard-disk drive lock

support.dell.com Dell PowerEdge 2450 Systems SCSI Backplane Daughter Card 1-3

DELL CONFIDENTIAL - Preliminary 9/27/01

(Rev. 11/3/98) FILE LOCATION: C:\Dell\docs\2450\scsi\205FYeb1.fm

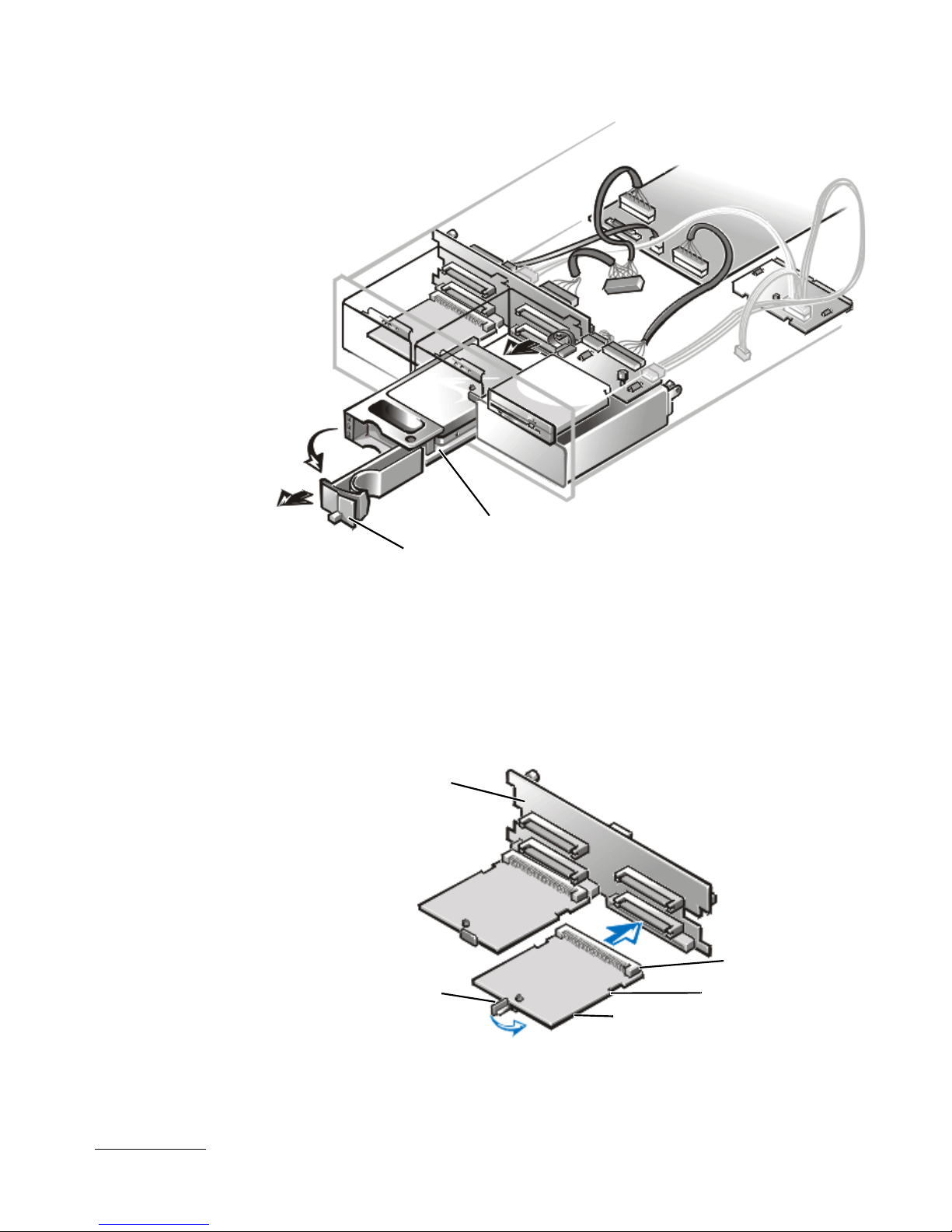

Figure 1-3. Removing a SCSI Hard-Disk Drive

6. The daughter card fits between the sides of a card guide on the floor of the drive

bay. To install the new daughter card in the card guide, perform the following

steps:

a. Hold the daughter card by its edges with the component side facing up and

the card connector facing the SCSI backplane (see Figure 1-4).

Figure 1-4. Installing the SCSI Backplane Daughter Card

hard-disk drive carrier handle

hard-disk drive carrier

SCSI backplane daughter card

SCSI backplane board

retention lever notches (2)

card connector

1-4 Dell PowerEdge 2450 Systems SCSI Backplane Daughter Card

DELL CONFIDENTIAL - Preliminary 9/27/01

(Rev. 11/3/98) FILE LOCATION: C:\Dell\docs\2450\scsi\205FYeb1.fm

b. Position the card in the drive bay so that the notches on the left and right

edges of the card are aligned with the tabs on the card guide in the drive bay.

c. Lower the card into the card guide.

7. Slide the daughter card into the drive bay and lock the card into place by closing

the retention lever on the card’s front edge (see Figure 1-4).

8. The four connectors on the SCSI backplane board are designated as SCSI ID 0

through SCSI ID 3 (see Figure 1-1). If a fifth hard-disk drive is installed in the

peripheral bay, it is identified as SCSI ID 4.

To configure the drives in a split 2 x 2 configuration (1 x 2 and 1 x 3 in a five-drive

system), you must connect two SCSI host adapters to the SCSI backplane board.

The host adapter attached to connector SCSIB on the backplane controls slots

SCSI ID 0 and SCSI ID 1, while the host adapter connected to connector SCSIA

controls slots SCSI ID 2, SCSI ID 3, and the fifth drive slot, SCSI ID 4 (see

Figure 1-5).

Figure 1-5. SCSI Cable Connectors on the SCSI Backplane Board

9. Reinstall the hard-disk drives in the right-hand drive bays and install the hard-disk

drive lock if desired.

10. Close the computer covers.

11. Reconnect the computer and peripherals to their AC power sources.

Ultra3 SCSI cable connector (SCSIA) Ultra3 SCSI cable connector (SCSIB)

(Rév. 11/3/98) FILE LOCATION : C:\Dell\docs\2450\scsi\205FYft1.fm

www.dell.com

™

Systèmes Dell™ PowerEdge™ 2450

CARTE FILLE DE FOND

DE PANIER SCSI

Remarques, Avis, Précautions et Avertissements

Tout au long de ce guide, vous trouverez des blocs de texte accompagnés d'une

icône et imprimés en caractère gras ou en italique. Ces blocs sont des remarques,

des avis, des précautions et des avertissements utilisés de la manière suivante :

REMARQUE : Une REMARQUE indique des informations importantes qui vous aident

à utiliser votre ordinateur au mieux.

AVIS : Un AVIS vous avertit d'un risque de dommage matériel ou de pertes

de données et vous indique comment éviter le problème.

PRÉCAUTION : Une PRÉCAUTION vous avertit d'une situation présentant, si

elle n'est pas évitée, un risque de blessure mineure ou modérée.

AVERTISSEMENT : Un AVERTISSEMENT vous informe d'une situation présen-

tant, si elle n'est pas évitée, un risque de blessure grave ou mortelle.

____________________

Les informations contenues dans ce document sont sujettes à des modifications sans

préavis.

La reproduction de quelque manière que ce soit sans l'autorisation écrite de Dell Computer

Corporation est formellement interdite.

Marques utilisées dans ce texte : Dell, le logo DELL et PowerEdge sont des marques de Dell

Computer Corporation.

D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire réfé-

rence aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Computer

Corporation dénie tout intêrét propriétaire vis-à-vis des marques et des noms commerciaux autres

que les siens.

Février 2000 N/P 205FY Rév. A01

support.dell.com Carte fille de fond de panier SCSI des systèmes Dell Power Edge 2450 2-1

(Rév. 11/3/98) FILE LOCATION : C:\Dell\docs\2450\scsi\205FYfb1.fm

DELL CONFIDENTIAL - Preliminary 9/27/01

Carte fille de fond de

panier SCSI des systèmes

Dell™ PowerEdge™ 2450

Pour faire fonctionner les unités de disque dur SCSI (Small Computer System Inter-

face [Interface système pour micro-ordinateur]) de votre système PowerEdge dans

une configuration fractionnée 2 x 2 ou 2 X 3, vous devez installer une seconde carte

fille en option. Cette carte fille se connecte à la carte de fond de panier SCSI située à

l'arrière des baies d'unités de disque dur de votre système. La figure 2-1 montre le

logement de la carte de fond de panier SCSI et d'autres composants associés aux uni-

tés de disque dur SCSI.

Figure 2-1. Composants de base du système des unités de disque

dur SCSI

Unités de disque

dur SCSI (4)

Connecteur d'interface

SCSI (SCSI1) Ultra3

(Ultra160)

Carte de fond

de panier SCSI

Câble de données de la carte

de fond de panier SCSI

SCSI ID 0

SCSI ID 2 SCSI ID 3

SCSI ID 1

Connection d'un câble

d'interface SCSI pour l'ajout

optionnel d'une cinquième

unité de disque dur.

2-2 Carte fille de fond de panier SCSI des systèmes Dell PowerEdge 2450

DELL CONFIDENTIAL - Preliminary 9/27/01

(Rév. 11/3/98) FILE LOCATION : C:\Dell\docs\2450\scsi\205FYfb1.fm

Pour installer la carte fille, effectuez les étapes ci-après :

PRÉCAUTION : Avant d'installer la carte fille, vous devez éteindre votre

ordinateur et le déconnecter de sa source d'alimentation en CA afin d'éviter

toute blessure. Pour des informations plus détaillées, reportez-vous à la

rubrique « La sécurité d'abord — Pour vous et pour votre ordinateur » dans

le Guide d'utilisation de votre système.

1. Éteignez le système et tous les périphériques qui lui sont reliés puis débranchez

le système de sa prise d'alimentation.

AVIS : Pour éviter d'endommager la carte fille et votre système informati-

que pendant cette procédure, reportez-vous à la rubrique « Protections

contre les décharges électrostatiques » dans le Guide d'utilisation de votre

système.

2. Déballez le kit de la carte fille de fond de panier SCSI.

3. Ouvrez les capots de l'ordinateur.

Reportez-vous à la rubrique « Vérification des composants à l'intérieur de votre

ordinateur » dans le Guide d'installation et de dépannage de votre système pour

obtenir des informations plus détaillées.

4. Si des unités de disque dur sont installées dans les baies d'unités de droite, reti-

rez le cadenas des unités de disque dur (reportez-vous à la figure 2-2).

Figure 2-2. Retrait du cadenas des unités de disque dur

Cadenas des

unités de disque dur
