DeDietrich DTG 220/II Manuel utilisateur
GC 193
94858456
Adaptation au propane
Ces opérations doivent être effectuées par un
professionnel qualifié.

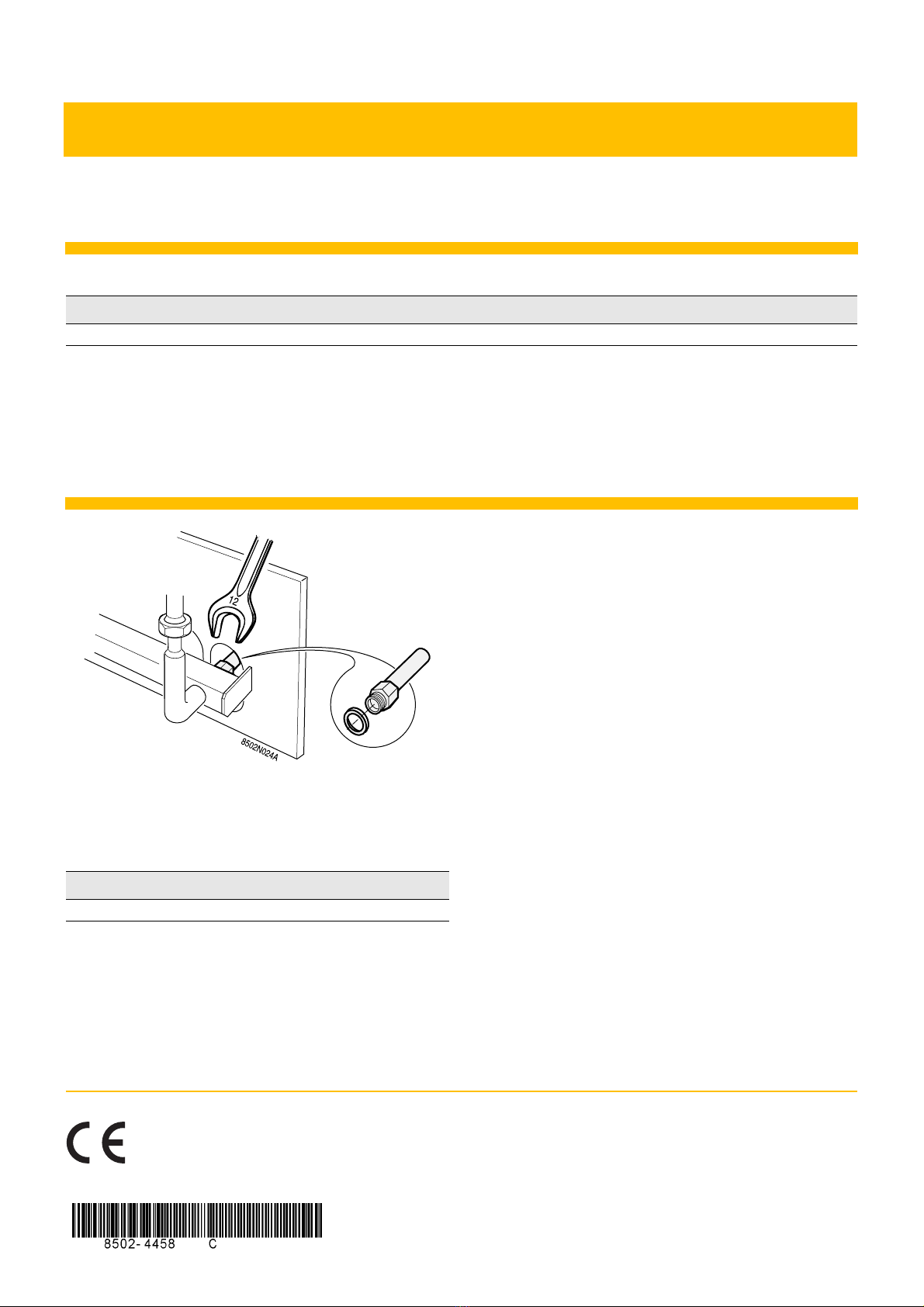

1 Changement des injecteurs des brûleurs
Couper l'alimentation électrique et l'alimentation en gaz de
la chaudière.
Enlever les injecteurs avec une clé de 12 et remonter les nouveaux
injecteurs avec leurs nouveaux joints.
Remontage :
Remettre correctement les joints en place.
Visser les injecteurs d’abord à la main et les bloquer
soigneusement à l'aide d'une clé.
Effectuer un contrôle d'étanchéité gaz
Nombre d'éléments 6 7 8 9 10 11 12 13 14
Propane GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193
Marquage de l’injecteur
Propane 160B
DTG 220/II - GSR 230 N/II - DTG 230
Français
31/07/07
Français
31/07/07
2Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C
2 Changement de l’injecteur du brûleur d’allumage
Dévisser l’écrou de raccordement (clé de 14)
Tirer à soi le tube d’alimentation gaz
Enlever l’injecteur du brûleur d’allumage
Placer le nouvel injecteur
Remonter le tube d’alimentation (clé de 14)
Effectuer un contrôle d'étanchéité gaz.
Marquage de
l’injecteur
Diamètre injecteur
(mm)
Propane 30 30
1
3
4
3
31/07/07 - 94858456 - 8502-4458C Adaptation à un autre gaz - Propane
3 Réglage de la pression aux injecteurs
Mettre la chaudière en service.
ZVoir : Notice d'installation et d'entretien de la chaudière
Vérifications avant mise en service
Procédure de mise en service
Le réglage de la pression doit être effectué par un
professionnel qualifié.
Version S - 7-8 éléments
Bouchon de protection
Diaphragmes gaz naturel
Sur les modèles DTG 220-7 S/II + DTG 220-8 S/II + DTG 230-
7 S + DTG 230-8 S, le régulateur de pression est vissé à fond
(hors service).
La pression aux injecteurs au gaz naturel est déterminé par un
diaphragme situé dans le raccord union en sortie de la vanne
gaz.
Retirer le diaphragme lors du passage des gaz naturels au
propane.
Dans le cas d'un remplacement de vanne gaz :
Vérifier que la vis sous le bouchon de protection est bien vissée
à fond.
Procéder soigneusement aux réglages de pression et de
progressivité à l'ouverture comme décrit dans ce chapitre.
Tous pays sauf la France :
- Retirer les diaphragmes
- Effectuer le réglage de la pression aux injecteurs (Voir : 9-14
éléments)
Version S - 9-14 éléments
Version Eco.NOx - Tous les modèles
Prise de pression
- Brancher le manomètre sur la prise de pression gauche ou droite
de la nourrice.
- Régler les thermostats de chaudière en position maximale.
- Dévisser le bouchon de protection de chaque vanne.
- Régler la pression à la vanne de gauche et à la vanne de droite à
l'aide de la vis qui se trouve sous le bouchon de protection.
Z7 Pressions de réglage et marquages des injecteurs calibrés
(page : 6)
La pression doit être la même aux 2 prises de pression de la
nourrice.
- Remettre les bouchons de protection en place.
4Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C

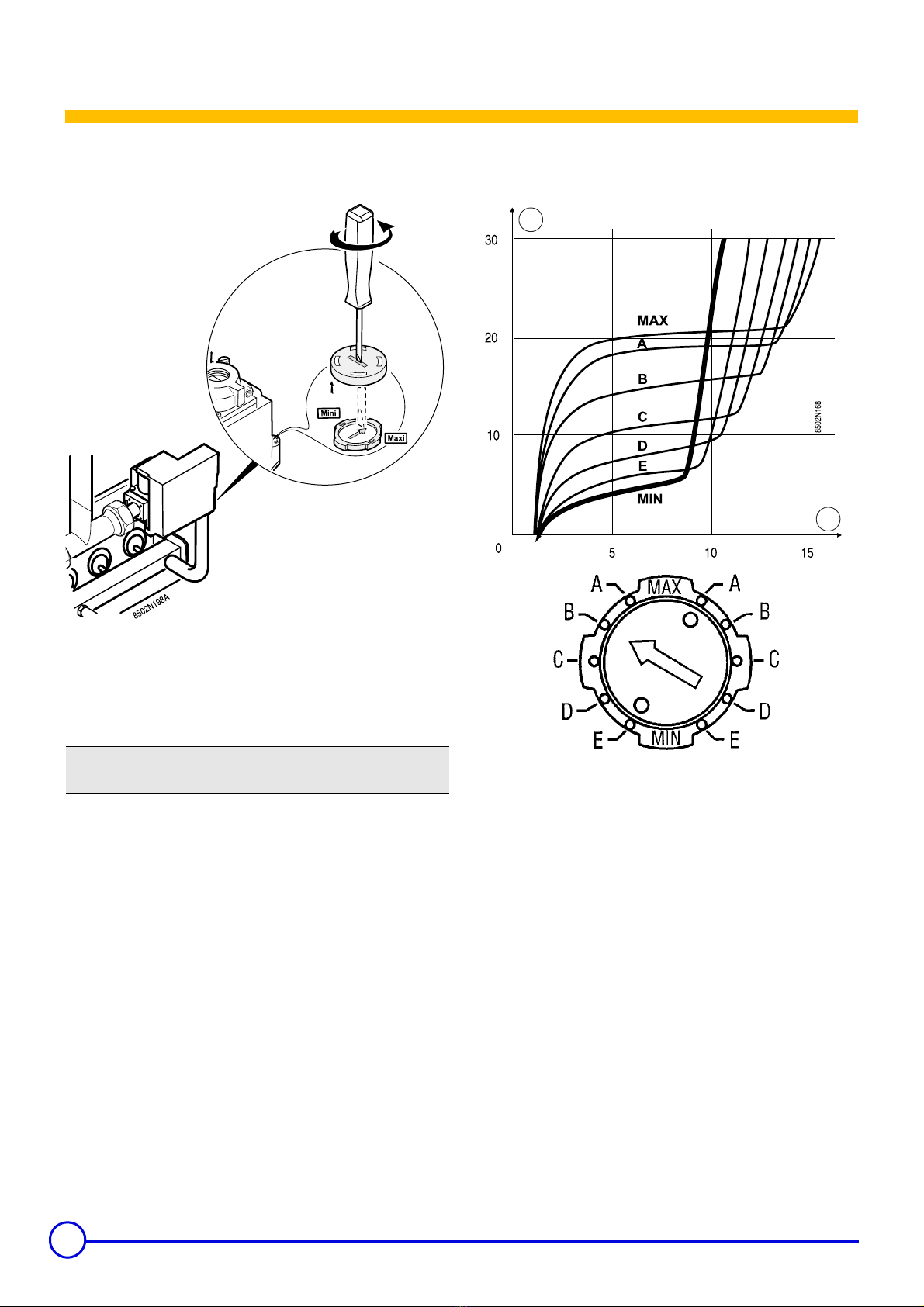

4 Réglage du palier de démarrage
Vanne de droite
1/4 tour
Si nécessaire, la pression de démarrage peut être réglée sur la
vanne de droite (1ère allure) à l'aide d'un tournevis plat.
Pour modifier ce réglage, il faut d'abord retirer la protection à l'aide
d'un tournevis (1/4 tour).
Vanne de gauche
La progressivité de la vanne de gauche (2ème allure) est toujours
réglée au "Minimum" (6-13 éléments).
Il n'y a pas de réglage à faire sur la vanne gauche d'une chaudière
14 éléments.
Fonctionnement du réglage de la vis de
progressivité
Pression (mbar)
Temps (s)
Pression de
démarrage Position conseillée
Propane 10 mbar C
(1/4 tour)
8502N211
1
2
5
31/07/07 - 94858456 - 8502-4458C Adaptation à un autre gaz - Propane

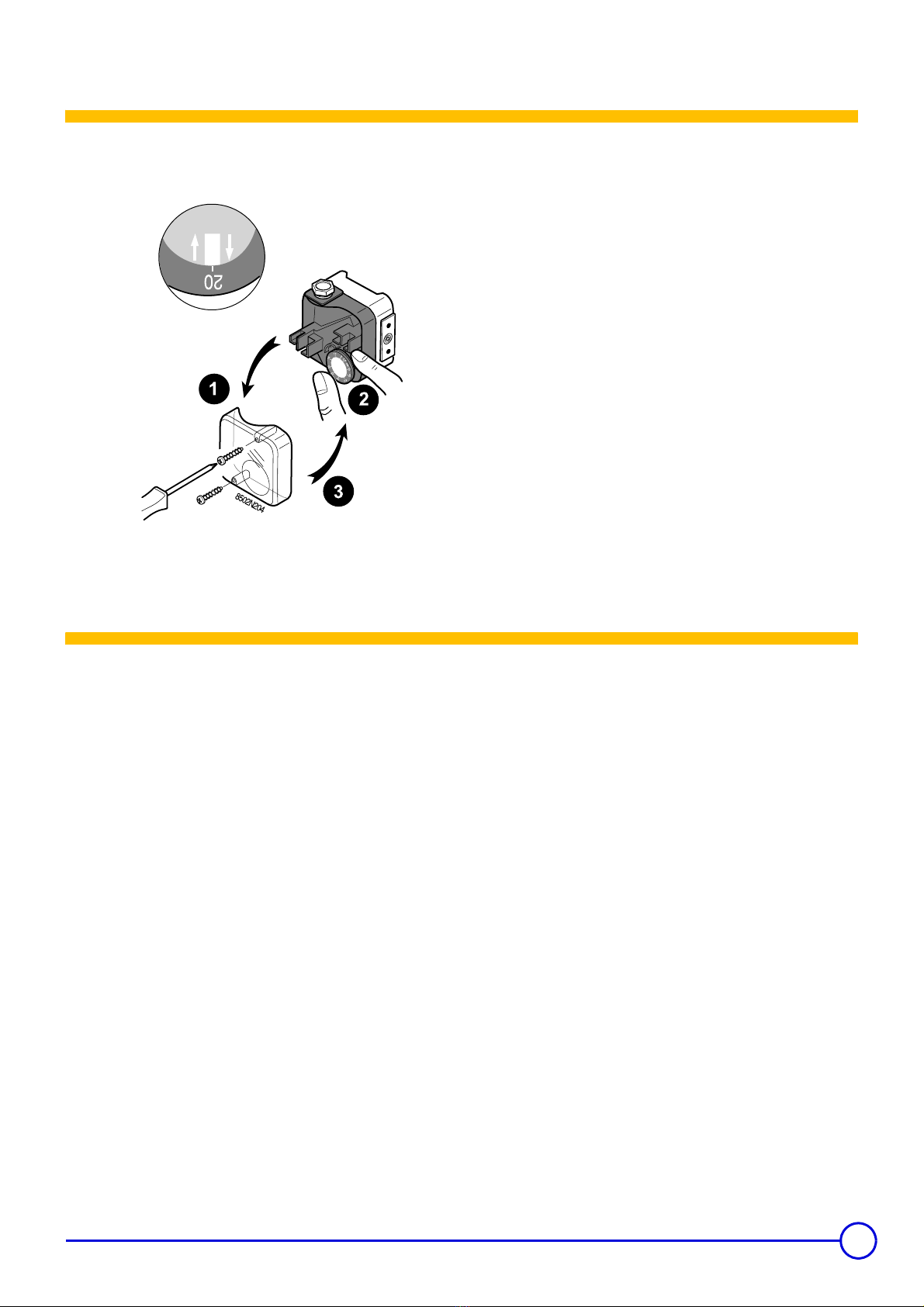

5 Réglage du pressostat gaz
Uniquement sur les chaudières équipées du kit vanne de sécurité +
pressostat gaz (colis GC191) Démonter le capot de protection.
Régler la pression :
Propane : 20 mbar
Remonter le capot de protection.
6 Collage de l'étiquette
Coller l'étiquette qui indique pour quel type de gaz la chaudière est
équipée et réglée.
6Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C
7 Pressions de réglage et marquages des injecteurs
calibrés
7.1 Version S
* Uniquement en France : Ces valeurs correspondent à une
puissance utile de 69.9kW.
7.2 Version Eco.NOx
* Uniquement en France : Ces valeurs correspondent à une
puissance utile de 69.9kW.
Chaudières DTG 220-... S/II
Chaudières DTG 230-... S 78910 11 12 13 14
Pression aux injecteurs
Propane mbar 32 32 30*/32 32 32 32 32 32
Pression de démarrage
Propane mbar 10 10 10 10 10 10 10 10
Injecteur
Nombred’injecteurs 678910111213
Propane 160B 160B 160B 160B 160B 160B 160B 160B
Débit gaz - Allure 2
Propane kg/h 4.59 5.35 5.94*/6.11 6.87 7.62 8.37 9.13 9.88
Chaudières DTG 220-... Eco.NOx/II
Chaudières GSR 230-... N/II
Chaudières DTG 230-... Eco.NOx
678910 11 12 13 14
Pression aux injecteurs
Propane mbar 32 32 32 30*/32 32 32 32 32 32
Pression de démarrage
Propane mbar 10 10 10 10 10 10 10 10 10
Injecteur
Nombred’injecteurs 5678910111213
Propane 160B 160B 160B 160B 160B 160B 160B 160B 160B
Débit gaz - Allure 2
Propane kg/h 3.83 4.59 5.35 5.94*/
6.11 6.87 7.62 8.37 9.13 9.88
GC 193
94858456
Anpassung für Propangas
Diese Arbeiten müssen von qualifizierten Fachkräften
durchgeführt werden.
1 Austauschen der Brennerdüsen
Netzanschluss und Gaszufuhr des Heizkessels
unterbrechen.
Die Düsen mit einem 12er-Schlüssel abnehmen und neue Düsen mit
neuen Dichtungen montieren.
Wiedermontage:
Die Dichtungen ordnungsgemäß wieder einsetzen.
Die Düsen zuerst mit der Hand einschrauben und dann mit dem
Schlüssel sorgfältig festziehen.
Gasdichtheit prüfen
Glieder Anzahl 6 7 8 9 10 11 12 13 14
Propan GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193 GC193
Düsen-Markierung
Propan 160B
DTG 220/II - GSR 230 N/II - DTG 230
Deutsch
31/07/07
8Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C
2 Austauschen der Zündbrennerdüse
Anschlussmutter lösen (14er Schlüssel)
Gaszuleitungsrohr löschen
Düse vom Zündbrenner entfernen
Neue Düse anbringen
Gaszuleitungsrohr wieder anbringen (14er Schlüssel)
Gasdichtheit prüfen.
Düsen-Markierung Düsen-
Durchmesser (mm)
Propan 30 30
1
3
4
9
31/07/07 - 94858456 - 8502-4458C Adaptation à un autre gaz - Propane
3 Einstellen des Druckreglers
Kessel in Betrieb nehmen.
ZSiehe: Installations- und Wartungsanleitung des
Heizkessels
Prüfungen vor der Inbetriebnahme
Verfahren für die Inbetriebnahme
Die Druckeinstellung darf nur durch qualifiziertes
Fachpersonal erfolgen.
Version S - 7-8 Glieder
Schutzstopfen
Erdgas Membrane
Bei den Modellen DTG 220-7 S/II + DTG 220-8 S/II + DTG 230-
7 S + DTG 230-8 S ist der Druckregler vollständig
eingeschraubt (außer Betrieb).
Der Druck an den Erdgasdüsen wird durch eine Membrane
geregelt, die sich im Verbindungsstück am Auslass der
Gasarmatur befindet.
Plattenventil bei Umstellung von Erdgas auf Propan
entfernen.
Wenn das Gasventil ersetzt wurde:
Überprüfen, dass die Schraube unter dem Verschlussstopfen
vollständig eingeschraubt ist.
Sorgfältig die Einstellungen für den Druck und die progressive
Öffnung wie in diesem Kapitel beschrieben vornehmen.
Alle Länder außer Frankreich:
- Membranen entfernen
- Druckeinstellung an den Düsen vornehmen (Siehe: 9-14 Glieder)
Version S - 9-14 Glieder
Version Eco.NOx - Alle Modelle
Druckmessnippel
- Das Manometer am linken oder rechten Messnippel des
Verteilerrohrs anschließen.
- Die Heizkesselthermostaten auf maximale Leistung einstellen.
- Die Verschlussstopfen von den Ventilen abnehmen.
- Den Druck am linken und rechten Ventil mithilfe der Schraube
einstellen, die sich unter dem Verschlussstopfen befindet.
Z7 Pressions de réglage et marquages des injecteurs calibrés
(Seite: 6)
Der Druck muss an den beiden Messnippeln des Verteilerrohrs
identisch sein.
- Verschlussstopfen wieder anbringen.
10 Adaptation à un autre gaz - Propane 31/07/07 - 94858456 - 8502-4458C
4 Einstellung der Startstufe
Rechtes Ventil
1/4 Vierteldrehung
Falls erforderlich, kann der Einschaltdruck mithilfe eines
Schlitzschraubendrehers am linken Ventil (1. Stufe) eingestellt
werden.
Um diese Einstellung zu ändern, muss zunächst die Schutzkappe mit
einem Schraubendreher abgenommen werden (1/4 Umdrehung).
Linkes Ventil
Die Progressivität des linken Ventils (2. Stufe) ist stets auf das
„Minimum“ eingestellt (6-13 Glieder).
Bei Heizkesseln mit 14 Gliedern ist am linken Ventil keine Einstellung
erforderlich.
Funktionsweise der Einstellung der
Progressivitätsschraube
Druck (mbar)
Zeit (s)
Einschaltdruck Empfohlene Position
Propan 10 mbar C
(1/4 Vierteldrehung)
8502N211
1
2
