Decon wheel Canto Manuel utilisateur

2020-06-23

Assembly instructions for Canto, Canto Nxt

MED3017

1. Remove wheels on both sides.

2. Check the correct placement for the stop pin and that the anti-tip devices are removed.

2020-06-23

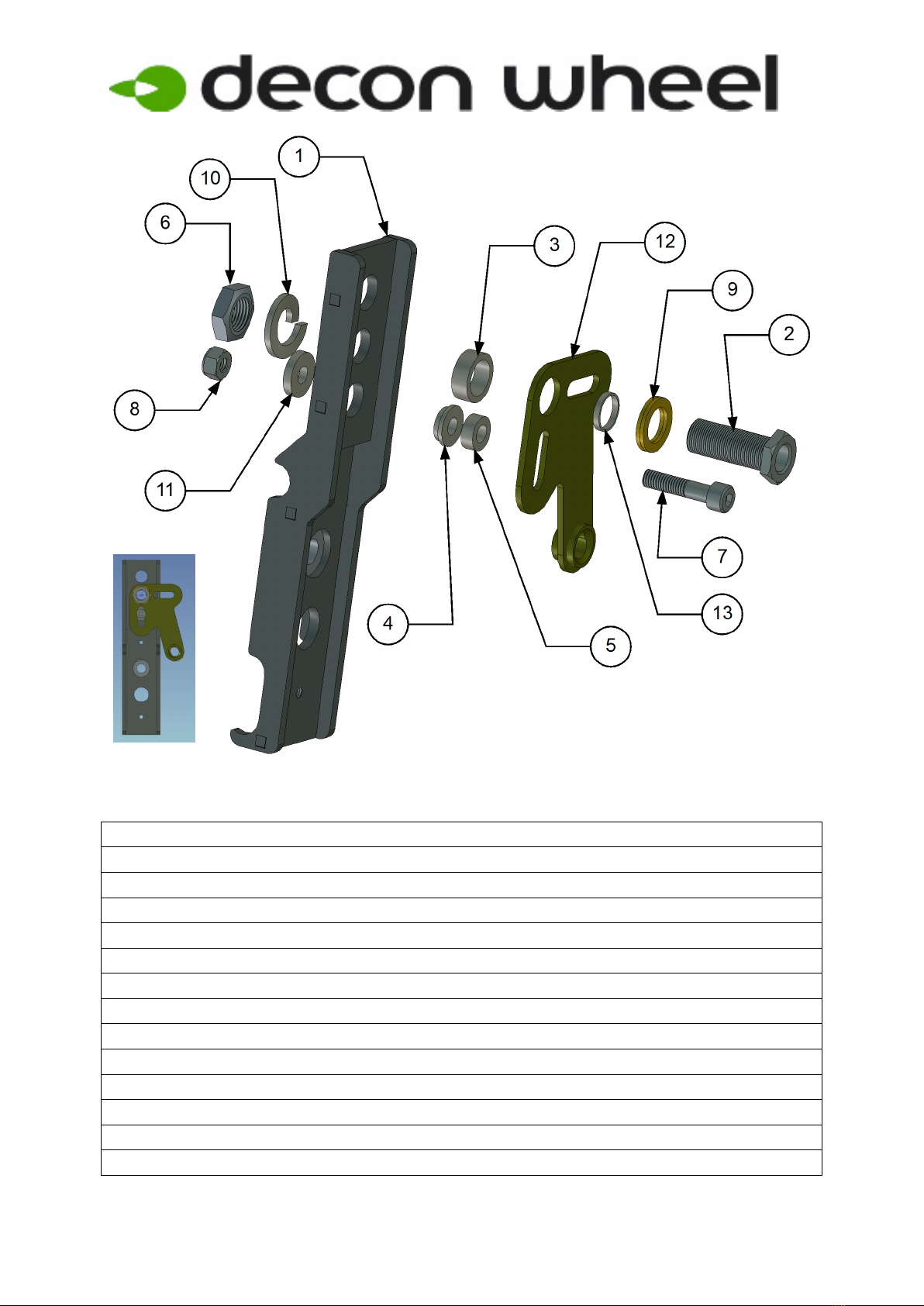

3. Assembly the plate (right side) according to picture.

Parts pair mountingset:

Item No. Part Number Qty Description

1 100 500 100 1 Bracket

2 HW069 1 Hubsleever E-drive

3 100 400 006 1 Spacer

4 100 400 007 1 Spacer

5 100 400 002 1 Spacer

6 XSM16M 1 Nut M16X1 Low

7 XSM8X35 1 Screw M8 x 35

8 XSM8ML 1 Lock Nut M8

9 405239 1 Nordlock Washer M16

10 XSM16FJ 1 Single Coil Washer M16

11 00876-08-00 1 Washer 8,4x21x4 DIN7349

12 MED2000 1 Bracket

13 100 400 017 1 Spacer

2020-06-23

Joystick Control

Item No. Part Number Qty Description

1 XOC-48160-B0 1 Upper holder assembly 2

2 MED3070-01 Rev2 1 Bracket

2020-06-23

Attendant Control

MED1250

Item No. Part Number Qty Description

1 XSM6X30 2 Screw Round M6,x 30

2 XSM6ML 1 Nut Self-Locking M6

3 MCG1151-18 2 Handle Bracket 3

4 XSM6BRTG 1 Thorn Washer M6

4. Assemble the back placed battery bag.

2020-06-23

Åtdragningsmoment / Tightening torque

Metriska grovgängor, stål.

Metric coarse threads, steel.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M3

1,2 Nm

M4

3 Nm

M5

6 Nm

M6

10 Nm

M8

25 Nm

M10

50 Nm

M12

85 Nm

Navhylsor.

Sleeves.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M16x1

30 Nm

M18x1

40 Nm
