Assembly instructions for SMART f/s

MED3175

1.

Remove wheels on both sides.

2.

Check the correct placement for the 6 mm shorter stop pins and turn the handle upside-

down on the E-drive unit, and use the wheelchairs original anti tip devices.

2018-06-20

v

3.

Assembly the plate (right side) according to picture.

Parts pair mounting set:

ITEM QTY PART NUMBER DESCRIPTION

1 1 MED2000 Bracket

2 1 405241 Nordlock Washer M18

3 1 HW084 Sleeve

4 2 100 400 008 Spacer

5 1 100 400 001 Spacer

6 1 100 400 016 Spacer

7 1 XSM8ML Nut Self-Locking M8

8 1 XSM8X40 Screw Rounded M8x40

9 1 XSM18M Nut M18 Low

4.

Assemble the back placed battery bag.

2018-06-20

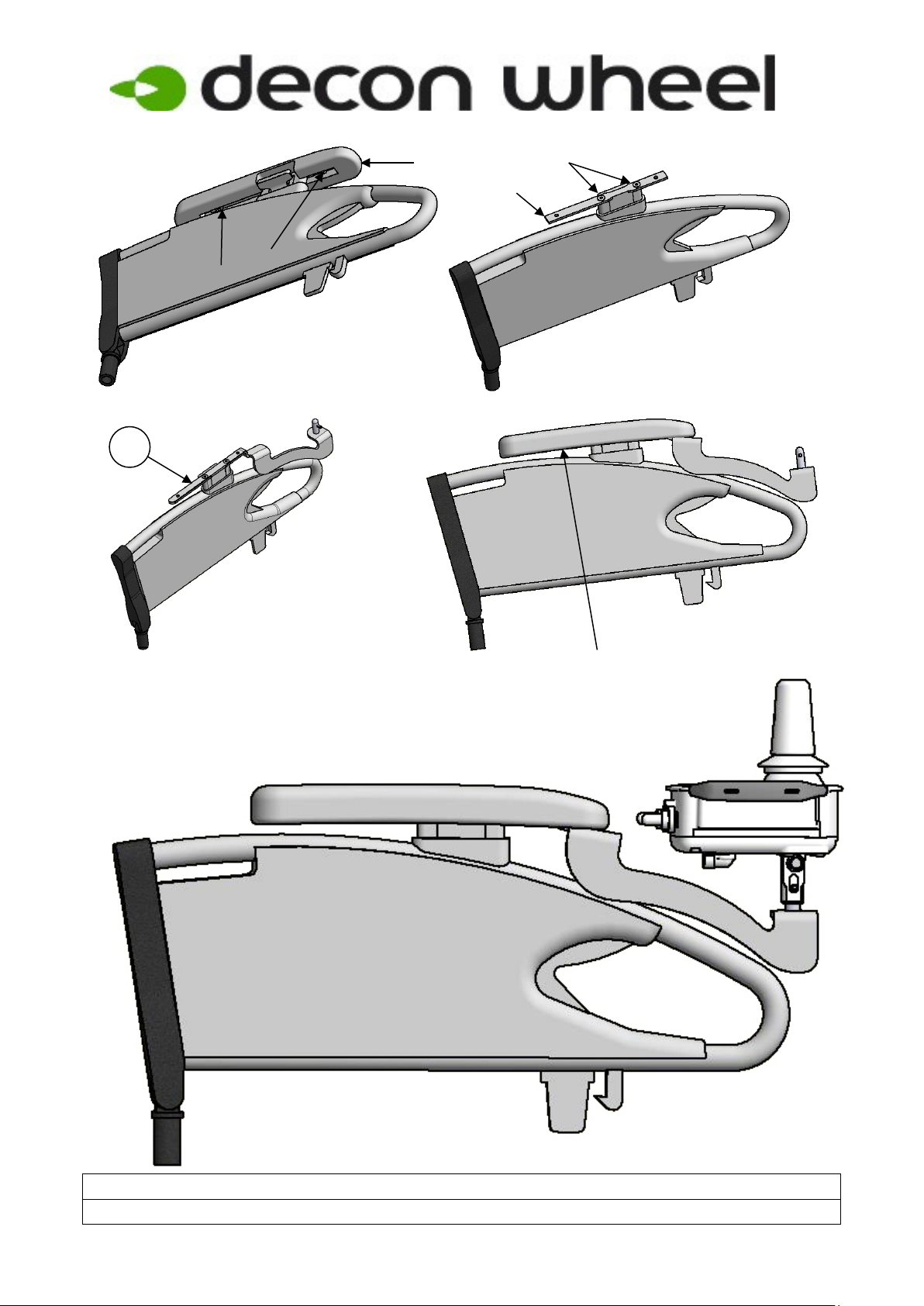

Joysticks Assembly on armrest with Code 81

Remove screws and demount armrest pad. Remove screws and remove the plate.

Assemble the MED1428L/R bracket. Assemble the armrest pad.

ITEM QTY PART NUMBER DESCRIPTION

1 1 MED1428R Joystick Bracket Rightside

1

2018-06-20

MED1201

ITEM QTY PART NUMBER DESCRIPTION

1 1 XSM6TG External Teeth Washer 6,4

2 1 X-klamma2 Clamp2

3 1 XSM6X16 Screw M6 x 16

4 1 XSM6BR Plain Washer 6,4

5 1 MED1200 Attendant Control

5.

Assemble the attendant control.

Brake Assembly for SMARTf

Item No. Part Number Qty Description

1 Right brake 1 Right brake NOT INCLUDED

2 310047 1 Brake plate

3 XSM6x16 2 Screw Rounded M6 x 16

4 XSM6x12 2 Screw Rounded M6 x 12

5 AS 1474 - M6 2 Square Nut

2018-06-20

Åtdragningsmoment / Tightening torque

Metriska grovgängor, stål.

Metric coarse threads, steel.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M3

1,2 Nm

M4

3 Nm

M5

6 Nm

M6

10 Nm

M8

25 Nm

M10

50 Nm

M12

85 Nm

Navhylsor.

Sleeves.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M16x1

30 Nm

M18x1

40 Nm
