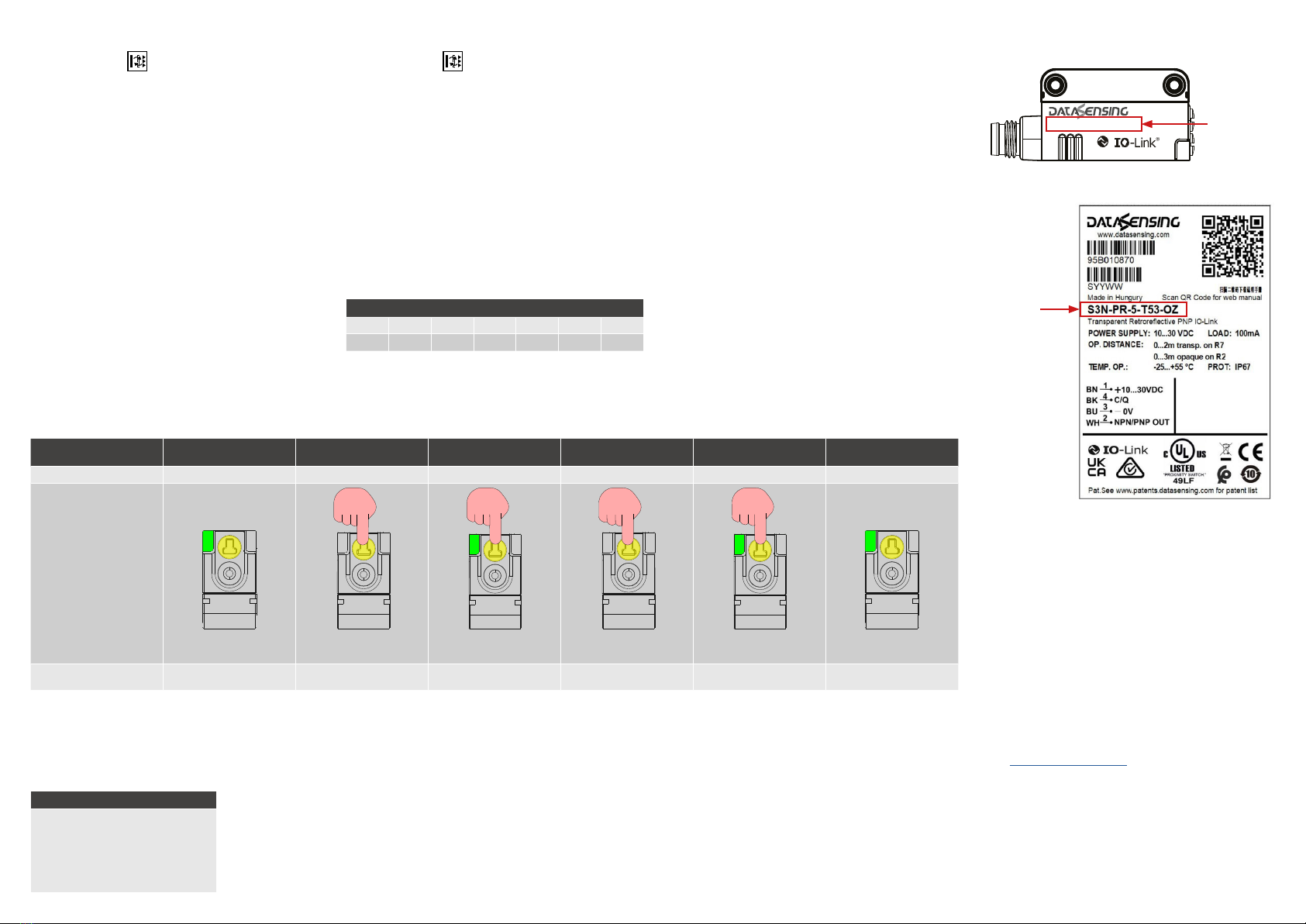

FUNKTIONEN ANLERNMODUS
Drücken für
mindestens... 1s 3s 6s 20s Taste loslassen
Funktionsgruppe Inaktiv Teach1 Teach2 Teach3 Teach6 Inaktiv
Visuelles Feedback
Grüne LED leuchtet Grüne LED ausgeschaltet Grüne LED leuchtet Grüne LED ausgeschaltet Grüne LED leuchtet Grüne LED leuchtet
S3N-PR-X-T53 Inaktiv Standard-Anlernverfahren
(transparente Objekte) Anlernverfahren für
lichtdurchlässige Objekte Auswahl Hell/Dunkel
(Umschalten) Die Werkseinstellungen
wiederherstellen Inaktiv
T51 EINSTELLUNGEN
S3N-PR-X-T51-XX
Positionieren Sie den Sensor und den Reflektor auf
gegenüberliegenden Seiten des gewünschten Erfassungsbereichs.
Drehen Sie den Empfindlichkeitstrimmer auf Maximum. Stellen Sie
die Richtung des Sensors in der Mitte des Winkelmessbereichs ein.
Schauen Sie dazu von der Rückseite des Sensors in Strahlrichtung
auf den Fleck auf dem Reflektor und vergewissern Sie sich, dass
sich der Fleck vollständig im Reflektor befindet. Alternativ können
Sie die Winkel ermitteln, in denen die gelbe LED (OUT) sowohl in
vertikaler als auch in horizontaler Richtung ein- und ausgeschaltet
ist, und den Sensor in der Mitte zwischen diesen Winkeln befestigen.
Stellen Sie die Empfindlichkeit so ein, dass sie den Anforderungen
Ihrer Anwendung entspricht (siehe unten für Dunkelheit am
Ausgang):
- Drehen Sie den Empfindlichkeitsregler gegen den Uhrzeigersinn,
bis der Sensor auf EIN schaltet.
- Drehen Sie den Empfindlichkeitsregler langsam im Uhrzeigersinn,
bis der Sensor AUS schaltet.
- Drehen Sie den Empfindlichkeitsregler im Uhrzeigersinn, bis der
Sensor auf AUS schaltet. Stellen Sie den Empfindlichkeitsregler
während der Erkennungstests fein ein, um den besten Kompromiss
für Ihre Anwendung zu finden: Drehen gegen den Uhrzeigersinn
verringert die Stabilität der Erkennung und erhöht die Fähigkeit
zur transparenten Erkennung und andersherum. Für eine
optimale Leistung wird ein hochwertiger Reflektor mit kleinem
Prisma empfohlen (z. B. R7). Das optimale Betriebsergebnis wird
erreicht, wenn die grüne LED aufleuchtet. Wenn Sie ein Modell
mit DUNKEL/HELL-Einstellmöglichkeit (Doppeltrimmer auf der
Benutzeroberfläche) gekau haben, stellen Sie die DUNKEL/HELL-
Funktion entsprechend den Anforderungen Ihrer Anwendung ein.
T53 EINSTELLUNGEN
S3N-PR-X-T53-XX
Den Sensor und den Reflektor auf gegenüberliegenden Seiten des
gewünschten Erfassungsbereichs anordnen und das gewünschte
Anlernverfahren durchführen.
Teach1 (Standard-Anlernverfahren für transparente Objekte):
Der Sensor setzt den Schwellenwert 8% unter das vom Reflektor
gemessene Signal.
Teach 2 (Anlernverfahren für lichtdurchlässige Objekte): Der
Sensor setzt den Schwellenwert 12% unter das vom Reflektor
gemessene Signal
Teach 3 (Hell/Dunkel-Schaltverhalten): Das Sensorverhalten
wechselt zwischen den Modi Hell-EIN und Dunkel-EIN.
Einstellungen über IO-Link: Die oben genannten Anlernvorgänge
können auch über IO-Link ausgelöst werden. Darüber hinaus kann
eine Feinabstimmung der Empfindlichkeit durch Änderung der
Empfindlichkeitsparameter vorgenommen werden.
S3N-PR-X-T5X-XX Tabelle der Reichweite (m)
REFLEKTOREN
R1 R2 R3 R4 R5 R6 R7
2.5 3.5 2.0
ANLERNMODUS
Durch Drücken der TEACH-Taste (T) und Beobachten des Verhaltens
der grünen LED wird der gewünschte Anlernmodus ausgewählt und
der Sensor eingestellt; jedes Mal, wenn die LED wechselt, wird ein
neuer Anlernmodus ausgewählt.
Sobald ein Anlernmodus ausgewählt wurde, kann er durch
Loslassen der TEACH-Taste innerhalb von 3 Sekunden nach der
Auswahl bestätigt werden. Andernfalls, wenn die TEACH-Taste nach
der Auswahl des Anlernmodus länger als 3 Sekunden gedrückt
wird, wird dieser verworfen und der nächste Modus (falls verfügbar)
ausgewählt.
Wenn die TEACH-Taste gedrückt gehalten wird, bis der
letzte verfügbare Anlernmodus verworfen wird, wird auf die
Werkseinstellungen zurückgesetzt.
Tritt während des Anlernverfahrens ein Fehler auf (z. B. wenn
versucht wird, außerhalb des Arbeitsbereichs anzulernen), blinkt die
gelbe LED mit einem Fehlerstatus. Der Fehler kann durch Drücken
und Loslassen der Teach-Taste gelöscht werden. Der Sensor kehrt
in den Zustand vor dem Fehler zurück.
TEACHPRÜFTOOLS
Teach-Taste
Die Teach-Taste kann verwendet werden, um die Hell/Dunkel-
Funktion des Sensors zu ändern oder um verschiedene Anlernmodi
durchzuführen.
Interaktion I_U
Die grüne LED schaltet um, um den Fortschritt des Verfahrens zum
nächsten Schritt anzuzeigen.
Fehleranzeige
Im Falle eines Anlernfehlers kann die gelbe LED blinken.
IOLINK PARAMETERS
To download the IO-Link parameters, click or scan the QR code below.
S3N-T53
Auf dem Etikett
des Beutels
WO SICH DIE MODELLBEZEICHNUNG IHRES
PRODUKTS BEFINDET
S3N-PR-5-T53-OZ
Made in XXXXX SYYWW
Auf dem
Produkt
