Heron™

D150 EAS READERS

QUICK REFERENCE

GUIDA RAPIDA

GUIDE RAPIDE

KURZANLEITUNG

GUÍA RÁPIDA

820001391 (Rev. B)

USING HERON™ SERIES READERS

Heron™guns automatically scan barcodes at a distance.

Simply aim and pull the trigger. Code scanning is performed

along the center of the light bar emitted from the reading

window. This bar must cover the entire code.

Successful scanning is obtained by tilting the scanner with

respect to the barcode to avoid direct reflections which impair

the reading performance, see the figure above.

Successful reading is signaled by an audible tone plus a good-

read green spot.

By correctly inserting the reader into its stand, it is immediately

ready to read automatically any code present in its reading area

without pressing the trigger. Furthermore, a green aiming light

is continuously emitted to facilitate the positioning of the

barcode to be read, see the figure above. To guarantee single

code reading, same code consecutive reading requires the

code to be removed from the reading area (no decoding) before

the reader will accept the same code.

Con le pistole Heron™la lettura dei codici a barre avviene a

distanza: è sufficiente mirare sul codice e premere il grilletto.

La finestra anteriore proietta una banda luminosa che deve

essere centrata sul codice e attraversarlo interamente. Le

condizioni ottimali per la lettura si ottengono quando la pistola

viene usata con un'inclinazione rispetto al piano su cui si trova il

codice, così da evitare il rischio di riflessione diretta, che

potrebbe compromettere il risultato della lettura (vedi figura).

La buona lettura è segnalata da un beep sonoro e da uno spot

verde che illumina il codice.

Inserendo correttamente la pistola nello stand, questa sarà

immediatamente pronta per leggere automaticamente i codici

presenti nella sua area di lettura senza premere il grilletto.

Inoltre, un puntatore di luce verde verrà attivato per facilitare il

posizionamento del codice da leggere, (vedi figura).

La singola lettura di un codice viene garantita dal fatto che una

lettura consecutiva dello stesso codice richiede la sua

rimozione dell’area di lettura (nessuna decodifica) prima di

essere nuovamente accettato dal lettore.

Avec les pistolets Heron™, la lecture des codes s'effectue

automatiquement et à distance. Il suffit de viser le code et

d’appuyer sur la gâchette. Le faisceau sortant de la fenêtre de

lecture de l'appareil lit le code. Ce faisceau doit être centré sur

le code à barres à lire et doit le traverser de part en part.

Pour des prestations optimales inclinez la douchette par rapport

au code à lire, afin d'éviter des réflexions directes qui pourraient

compromettre la performance de lecture (voir figure ci-dessus).

La lecture correcte est signalée par un beep sonore ainsi que

par un spot vert qui illumine le code lu.

Après une introduction correcte du pistolet dans le support, le

pistolet est prêt à lire automatiquement les codes qui se

trouvent dans la zone de lecture sans appuyer sur la gâchette.

Le pistolet déclenche également un pointeur lumineux vert qui

facilite le positionnement du code à lire (voir figure).

Une seule lecture du même code est garantie puisque pour lire

deux fois le même code, il faut déplacer le code hors de la zone

de lecture (aucune lecture) avant qu’il soit lu par le lecteur une

deuxième fois.

Die Heron™Lesepistolen lesen Strichcodes automatisch und

berührungslos. Es genügt auf den Code zu zielen und die

Taste zu drücken. Der Code wird mittels eines Lichtbandes

gelesen, das das Gerät durch das Lesefenster verlässt. Dieses

Lichtband muß den gesamten Code möglichst in der Mitte

durchqueren.

Eine optimale Lesung ist gewährleistet, wenn der Benutzer die

Pistole bzgl. der Oberfläche, auf der sich der Code befindet,

etwas neigt, um eine direkte Reflexion zu vermeiden, wie im

Bild oben gezeigt wird.

Das erfolgreiche Lesen wird durch einen "Beeper" und einen

grünen Lichtpunkt angezeigt.

Wenn die Pistole im Halter korrekt positioniert wird, ist Sie

sofort bereit Codes automatisch (ohne Tastendruck) zu lesen.

Außerdem, verlässt die Pistole einen grünen Lichtpunkt, der

eine einfache Positionierung des Codes ermöglicht (siehe Bild).

Um eine einzige Lesung des Codes zu garantieren, erfordert

die Doppellesung den Code vom Lesefenster (kein

Dekodierung) zu entfernen. Dann positionieren Sie denselben

Code für eine neue Lesung zurück.

Los lectores Heron™ capturan automáticamente códigos de

barras a distancia: sólo hay que encuadrar el código y apretar

el gatillo. La lectura se realiza sobre el rayo de luz emitida por

la ventana de lectura que debe atravesar el código de parte a

parte.

Las condiciones óptimas para la lectura se obtienen inclinando

el escáner respecto al código de barras para evitar reflexiones

directas de luz que podrían perjudicar el rendimiento de lectura

(ver figura arriba). El lector señala una lectura correcta a través

de un pitido y de un punto verde.

Insertándolo correctamente en su mostrador, el lector estará

listo de forma inmediata para leer automáticamente cualquier

código en su área de lectura sin apretar el gatillo. Además, el

lector emite siempre una luz verde que facilita el encuadre del

código (ver figura arriba). Para evitar que el mismo código sea

leído varias veces, para efectuar lecturas consecutivas del

mismo código es necesario quitar el código del área de lectura

(no decodificación) y volverlo a presentar al lector para que

éste lo pueda aceptar otra vez.

TAG DEACTIVATION

The tag deactivation is performed at a distance (a few

centimeters). Simply bring the reader closer to the tag.

Successful deactivation is signaled by an audible tone (see

your EAS System manual).

La disattivazione dell’etichetta avviene a distanza (alcuni

centimetri). Avvicinare il lettore all’etichetta fino a quando il

sistema non emette il segnale di avvenuta disattivazione

(consultare il manuale del sistema EAS utilizzato).

La désactivation de l'étiquette s'effectue automatiquement et à

distance (quelques centimètres). Il suffit d'approcher le lecteur à

l'étiquette. La désactivation est signalée par un beep sonore (se

réferez au manuel de votre système EAS).

Die Deaktivierung des tag erfolgt aus einer Distanz weniger

Zentimeter. Das Lesegerät einfach solange an den tag

annähern bis ein akustisches Deaktivierungs-Signal ertönt

(siehe Handbuch ihres EAS Systems).

La desactivación del tag se hace a distancia (a pocos

centímetros). Simplemente acerca el lector al tag, y el sistema

emitirá una señal sonora indicando que la desactivación se ha

realizado correctamente (consultar el manual del sistema EAS

utilizado).

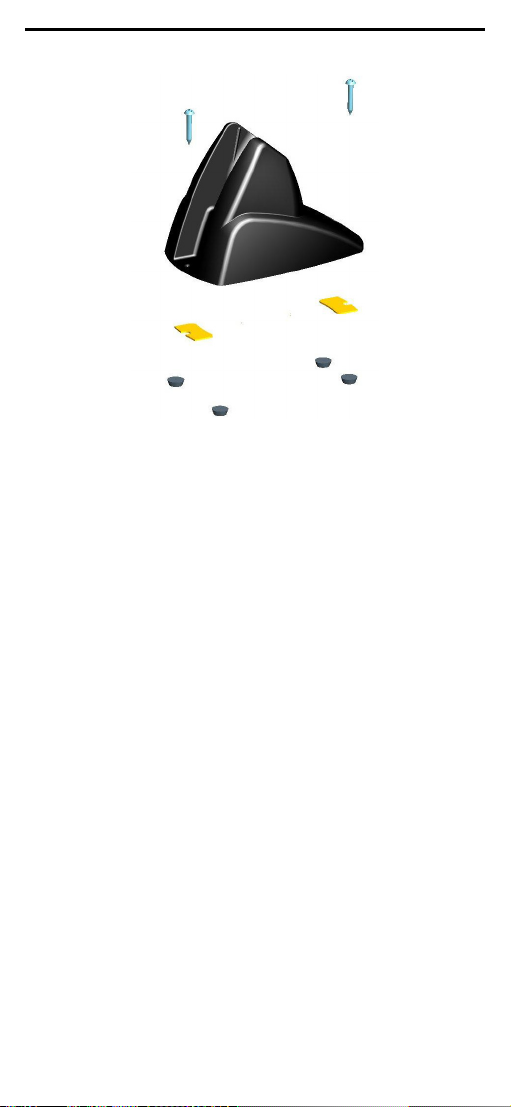

STAND INSTALLATION

The stand can be mounted by using self-tapping screws, double

sided adhesive strips or rubber feet:

A) mount the stand directly to the surface using the

self-tapping screws;

B) carefully clean the bottom surface of the stand and the

table surface. Remove the protective plastic from one side

of the adhesive strips and stick them on the stand bottom.

Then, remove the plastic from the other side of the strips

and affix the stand to the table;

C) carefully clean the bottom surface of the stand, remove the

protective film from the rubber feet and stick them in the

corresponding housing on the bottom surface. It is also

possible to fix an optional metal plate.

Lo stand può essere montato utilizzando le viti autofilettanti, le

strisce adesive oppure i piedini di gomma:

A) montare lo stand direttamente sulla superficie utilizzando

le viti autofilettanti;

B) pulire accuratamente la superficie inferiore della base dello

stand e la superficie d’appoggio. Togliere la plastica

protettiva da un lato di ogni striscia e attaccare entrambe

le strisce alla base dello stand. Rimuovere la plastica

protettiva dall’altro lato delle strisce adesive e attaccare lo

stand alla superficie d’appoggio;

C) pulire accuratamente la superficie inferiore della base dello

stand, quindi togliere la pellicola protettiva dai piedini e

attaccarli all’interno delle apposite sedi nella base di

plastica. Inoltre, è possibile fissare una base metallica

opzionale.

Pour le montage du support il est possible également d’utiliser

des vis filetées, des bandes adhésives ou des petits patins en

caoutchouc:

A) utiliser des vis filetées pour le montage sur la surface

d’appui;

B) nettoyer soigneusement la surface inférieure du support et

la surface d’appui. Retirer le plastique protecteur de l’une

des faces des bandes et la coller sur la surface inférieure

du support. Retirer le plastique protecteur sur l’autre face

adhésive et coller le support sur la surface d’appui ;

C) nettoyer soigneusement la surface inférieure du support.

Retirer la pellicule protectrice des patins et coller les patins

dans les logements correspondants situés sur la surface

inférieure du support. Il est possible aussi de fixer une

plaque métallique en option.

Der Halter kann mittels der selbstschneidenden Schrauben, der

Klebstreifen oder mittels der Gummifüßchen befestigt werden:

A) für eine permanente Installation verwenden Sie die zwei

selbstschneidenden Schrauben.

B) die untere Seite des Halters und die Ablagefläche

sorgfältig reinigen. Die Schutzschicht von einer Seite jedes

Klebstreifens entfernen und beide Klebstreifen auf den

Halters kleben. Die Schutzschicht von der anderen Seite

der Klebstreifen entfernen und den Halter auf der

Ablagefläche befestigen.

C) die untere Seite des Halters und die Ablagefläche

sorgfältig reinigen um die Füßchen auf die Sitzen des

Halters zu kleben. Man kann auch eine optionale

Metallunterlage befestigen.

El soporte puede ser montado a través de tornillos auto-

bloqueantes (A), tiras adhesivas de doble cara (B) o pies de

goma (C):

A) Montar el soporte directamente sobre la superficie

utilizando los tornillos auto-bloqueantes;

B) Limpiar con cuidado la superficie inferior del soporte y la

superficie de la mesa. Quitar el plástico de protección de

una de las caras de las tiras adhesivas y pegarla a la

superficie inferior del soporte. Luego quitar el plástico de

la otra cara de la tira adhesiva y posicionar el soporte en

la posición deseada sobre la mesa;

C) Limpiar con cuidado la superficie inferior del soporte,

quitar el plástico de protección de los pies de goma e

insertarlos en las posiciones correspondientes en la

superficie inferior del soporte. Es posible también fijar una

placa de metal opcional.

INSERTION INTO STAND

UK Pair the reader to the stand paying attention to

insert the handle into the stand clip (see figure

above). Correct insertion will be signaled by a

beep; the reader will then be ready to read

barcodes.

I Posizionare la pistola nello stand assicurandosi

che il manico sia inserito nel fermo dello stand

stesso (vedi figura sopra). Un beep sonoro

segnalerà il corretto inserimento ed il lettore sarà

pronto per leggere i codici a barre.

F Placer le pistolet dans le support en faisant

attention d’introduire la poignée dans le crochet du

support (voir figure ci-dessus). Un beep sonore

indiquera un positionnement correct. Le pistolet est

ainsi prêt à lire les codes.

D Positionieren Sie die Pistole im Halter und stecken

Sie den Griff in die Öffnung des Halters (siehe Bild

oben). Das korrekte Positionieren wird durch einen

Piepton angezeigt. Dann ist die Pistole bereit

Codes zu lesen.

E Poner el lector en su soporte insertando la

empuñadura en el clip del soporte (ver figura

arriba). El soporte emitirá un pitido al insertar el

lector de forma correcta. El lector estará entonces

listo para leer códigos de barras.

EAS CONNECTIONS

NEDAP

CAB-394CAB-392EAS READER

HOST

NEDAP

SPLITTER

BOX

NEDAP

EAS DRIVING

SYSTEM

NEDAP

RF DEACTIVATION

CABLE

Power Supply

5V SUPPLIED

BY HOST

THROUGH PIN 9

9 pin RS232 Cable

(Null Modem)

CAB-392EAS READER

HOST

NEDAP

SPLITTER

BOX

NEDAP

EAS DRIVING

SYSTEM

NEDAP

RF DEACTIVATION

CABLE 5 V Supply

Power Supply

CHECKPOINT

HOST

CAB-393CAB-392EAS READER

CHECKPOINT

EAS DRIVING

SYSTEM

RF DEACTIVATION

CABLE

Power Su

5 V Supply

Note: The only valid interface selection is RS232.

ACCESSORIES

An adhesive cable clamp is provided to fix the cable to a

surface.

Il fermacavo adesivo fornito consente di fissare il cavo ad una

superficie.

Le serre-fil adhésive fourni permis de fixer le câble sur la

surface voulue.

Die klebende Kabelverschraubung erlaubt das Kabel auf die

Tischoberfläche zu verschrauben.

La brida adhesiva de pared permite fijar el cable en una

superficie.

DISCONNECTING THE CABLE

Table des matières

Autres manuels Datalogic Lecteur de codes-barres

Datalogic

Datalogic GRYPHON Manuel utilisateur

Datalogic

Datalogic Jota A6 Touch Manuel utilisateur

Datalogic

Datalogic QuickScan QS6500BT Manuel utilisateur

Datalogic

Datalogic PowerScan PD953X Manuel utilisateur

Datalogic

Datalogic PowerScan PD9530 Manuel d'installation et d'exploitation

Datalogic

Datalogic Gryphon I GBT/GM4200 Series Manuel utilisateur

Datalogic

Datalogic DS6400 Manuel utilisateur

Datalogic

Datalogic QuickScan 2500 Series Manuel utilisateur

Datalogic

Datalogic AccuLazr AL5010 Manuel utilisateur

Datalogic

Datalogic PowerScan D8530 Manuel utilisateur

Datalogic

Datalogic PowerScan 7000 Manuel utilisateur

Datalogic

Datalogic Heron HD3130 Instructions d'installation et d'utilisation

Datalogic

Datalogic PowerScan PBT9501 Manuel utilisateur

Datalogic

Datalogic Gryphon GM4102 Manuel utilisateur

Datalogic

Datalogic MAGELLAN 3200VSI Manuel d'installation et d'exploitation

Datalogic

Datalogic Matrix 300N Manuel utilisateur

Datalogic

Datalogic Touch 65 pro Manuel utilisateur

Datalogic

Datalogic PowerScan Retail PD953X-RT Manuel utilisateur

Datalogic

Datalogic MAGELLAN 8300 Manuel utilisateur

Datalogic

Datalogic PowerScan D8530 Manuel utilisateur

Datalogic

Datalogic Touch 65 Pro Manuel utilisateur

Datalogic

Datalogic QuickScan QD24 series Manuel d'installation et d'exploitation

Datalogic

Datalogic PowerScan BT8300 Family Manuel utilisateur

Datalogic

Datalogic QuickScan QBT24 series Manuel d'installation et d'exploitation

Manuels Lecteur de codes-barres populaires d'autres marques

POSMicro

POSMicro Datalogic PowerScan D7100 Manuel utilisateur

Marson

Marson MT780 Guide de configuration rapide

NCR

NCR RealPOS Manuel utilisateur

Motorola

Motorola SE3300 Guide de configuration rapide

Element

Element P130BT Manuel utilisateur

Motorola

Motorola Symbol LS3008 Manuel d'installation et d'exploitation

Meec tools

Meec tools OBD-II / VAG Manuel utilisateur

SICK

SICK CLP 100 Manuel utilisateur

Royal Tag SA

Royal Tag SA I-Read Manuel utilisateur

Welch Allyn

Welch Allyn IMAGETEAM 3800 Manuel utilisateur

Meteor

Meteor 8310 Manuel utilisateur

Denso

Denso BHT-500B Manuel utilisateur

Motorola

Motorola MP6000 Instructions de montage

Newland

Newland NLS-HR15-BT Manuel utilisateur

ARTDEV

ARTDEV AS-1310 Manuel utilisateur

Aopos

Aopos AS290 Manuel utilisateur

ENS

ENS 367-5455 Manuel utilisateur

Atid

Atid AT188N Plus Manuel utilisateur
