DAPAudio AMP-104 Manuel utilisateur

AMP-104

Highlite International B.V. –Vestastraat 2 –6468 EX –Kerkrade –the Netherlands

Ordercode: D1536

MANUAL

ENGLISH

4 Channel Headphone Amplifier

1

AMP-104 4 Channel Headphone Amplifier

D1536

Warning

Every person involved with the installation, operation and maintenance of this system has to:

be qualified

follow the instructions of this manual

Only use the supplied DAP audio adapter.

Description

The AMP-104 is for expanding or generating 4 headphones channels. The AMP-104 offers a 6,3 mm

stereo jack as well as a RCA stereo input, which makes it convenient for multiple applications.

All 4 outputs are controlled with their own volume control. The headphones can be connected at both

sides of the AMP-104. This makes it possible to connect 8 headphones, which will be operated in groups

of 2 pcs.

Jack TRS & RCA input

Separate volume control

2 x 4 outputs

Road proof housing

Overview

Unbalanced stereo RCA pin jacks inputs.

Stereo output 1, 1/4" TRS socket.

Power on/off switch

Volume control Out 3

Stereo input 1/4" TRS socket.

Stereo output 3, 1/4" TRS socket.

Stereo output 1 & 2, 1/4" TRS socket.

Volume control Out 2

Stereo output 3 & 4, 1/4" TRS socket.

Stereo output 2, 1/4" TRS socket.

Power adapter connector

Volume control Out 4

Volume control Out 1

Stereo output 4, 1/4" TRS socket.

CAUTION!

Keep this device away from rain and moisture!

2

AMP-104 4 Channel Headphone Amplifier

D1536

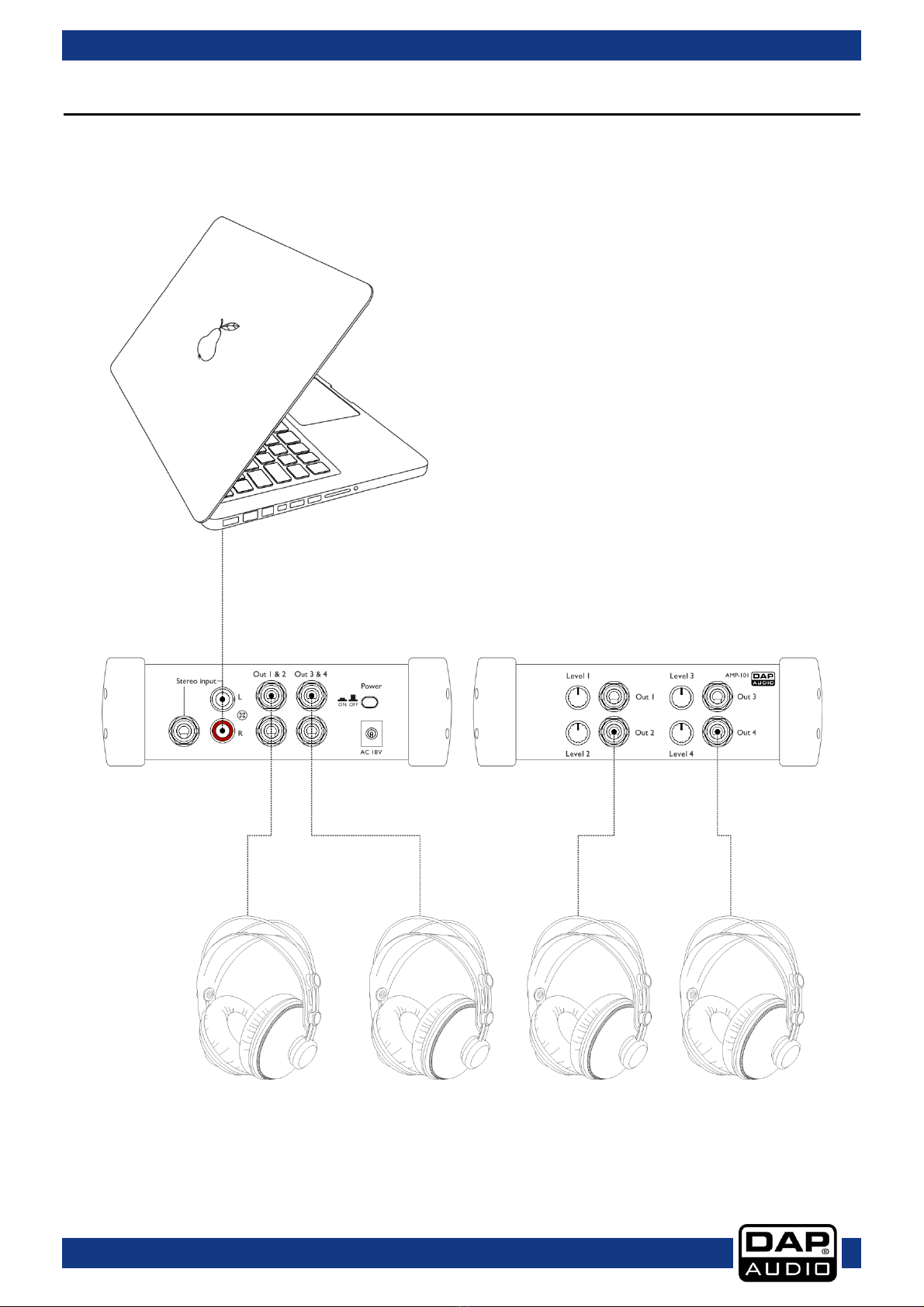

Connection Example

AMP-104 4 Channel Headphone Amplifier

Dimensions

Specifications

Frequency Response:

20Hz-20KHz

Inputs:

6,3 mm Jack, RCA

Outputs:

6,3 mm Jack (8x)

Output impedance:

2x 50 Ohm

Output power:

2x 50mW @ 32Ohm

Power supply:

18V AC (adapter included)

Dimensions:

53x158x135 mm (HxWxD)

Weight:

0,72 Kg

©2013 DAP Audio
