Danfoss AKC 151R Manuel utilisateur

Identifikation

Identification

Identificación

Princip

Principle

Montageprinzip

Principe

084B6195

INSTRUCTIONS

AKC 151R

Følerkabel: 3.5 m < l < 50 m : 0.75 mm2

Sensor cable: 50 m < l < 100 m : 1.5 mm2

Fühlerleitung: 100 m < l : 2.5 mm2

Câble de capteur:

RI.4J.S2.52→RI.4J.S3.52 06-2003

Spændinger

Voltage

Spannungen

Tensions

Kun én fase

One phase only

Nur eine Phase

Une seule phase

Una única fase

2 Instructions RI.4J.S3.52 © Danfoss 06/2003 AKC 151R

*Ved 230 V a.c. på klemme 2 og 3 vil relækontakten være sluttet, når der ikke er alarm

At 230 V a.c. on terminals 2 and 3 the relay switch will be closed when there is no alarm

Bei 230 V Wechselspannung an den Klemmen 2 und 3 ist der Relaiskontakt geschlossen, wenn kein Alarm vorliegt

Si les bornes 2 et 3 sont alimentées en 230 V, le contact de relais est fermé s’il n’y a pas d’alarme.

1 Jordforbindelse

2-3 Nettilslutning

10-11 Ventilator

12-13 Bypass ventil

14-15 Væskeventil

16-17 Sugeventil

18-19 Kompressor

20-21 Alarm

22-23 Varmgasventil

30-31 Start afrimning

32-33 Tvangslukning af væskeventil.

1 Earth connection

2-3 Mains connection

10-11 Fan

12-13 Rail heat

14-15 Suction valve

16-17 Gas defrost

18-19 Compressor

20-21 Alarm

22-23 Hotgas valve

30-31 Defrost start

32-33 Forced closing of liquid valve

1 Mise à la terre

2-3 Réseau

10-11 Ventilateur

12-13 Cordons chauffants

14-15 Vanne de liquide

16-17 Vanne d’aspiration

18-19 Compresseur

20-21 Alarme

22-23 Vanne de gaz chaud

30-31 Top de dégivrage

32-33 Fermeture forcée de la vanne de liquide

230 V tilslutninger

230 V connections

230-V-Anschlüsse

Raccordements 230

1 Erdungsklemme

2-3 Netzanschluß

10-11 Lüfter

12-13 Rahmenheizung

14-15 Flüssigkeitsventil

16-17 Saugventil

18-19 Verdichter

20-21 Alarm

22-23 Heißgasventil

30-31 Abtaustart

32-33 Zwangsschließung des Flüssigkeitsventils

Kun én fase

One phase only

Nur eine Phase

Une seule phase

Una única fase

AKC 151R Instructions RI.4J.S3.52 © Danfoss 06/2003 3

Saux1: Temperaturføler til logning

Saux2: Temperaturføler til logning

S3: Føler til registrering af rummets lufttemperatur

S4: Føler til registrering af rummets lufttemperatur (ekstra føler)

S5: Føler til brug ved afrimningsstop

S6: Signal fra el-tarif funktion

(kortsluttet indgang giver ændret termostatindstilling. Åben indgang er normaldrift)

Følertilslutning

Sensor connection

Fühleranschluß

Raccordement des capteurs

Saux 1: Temperature sensor for logging

Saux 2: Temperature sensor for logging

S3: Sensor for registration of the room's air temperature

S4: Sensor for registration of the room's air temperature (extra sensor)

S5: Sensor used for defrost stop

S6: Signal from electricity rate function

(shortcircuited input changes the thermostat setting. Open input = normal operation)

Saux1: Temperaturfühler zur Meßpunktaufnahme

Saux2: Temperaturfühler zur Meßpunktaufnahme

S3: Fühler zur Erfassung der Lufttemperatur des Raums

S4: Fühler zur Erfassung der Lufttemperatur des Raums (zusätzlicher Fühler)

S5: Fühler zur Anwendung bei Abtaustopp

S6: Signal von der Stromtarif-Funktion

(Kurzgeschlossener Eingang verursacht geänderte Thermostateinstellung.

Offener Eingang entspricht Normalbetrieb.)

Saux1: Sonde de température pour enregistrement

Saux2: Sonde de température pour enregistrement

S3: Sonde pour enregistrer la température de l’air dans la chambre

S4: Sonde supplémentaire pour enregistrer la température de l’air dans la chambre

S5: Sonde d’arrêt du dégivrage

S6: Signal en provenance de la fonction tarifaire

(entrée fermée : modification du réglage du thermostat ; entrée ouverte :

fonctionnement normal)

4 Instructions RI.4J.S3.52 © Danfoss 06/2003 AKC 151R

Eksempler på tilslutning til HP-BYPASS

Examples of connections to HP-BYPASS

Anschlußbeispiele an den HP-BYPASS

Exemples de raccordement de la bipasse HP

AKC 151R Instructions RI.4J.S3.52 © Danfoss 06/2003 5

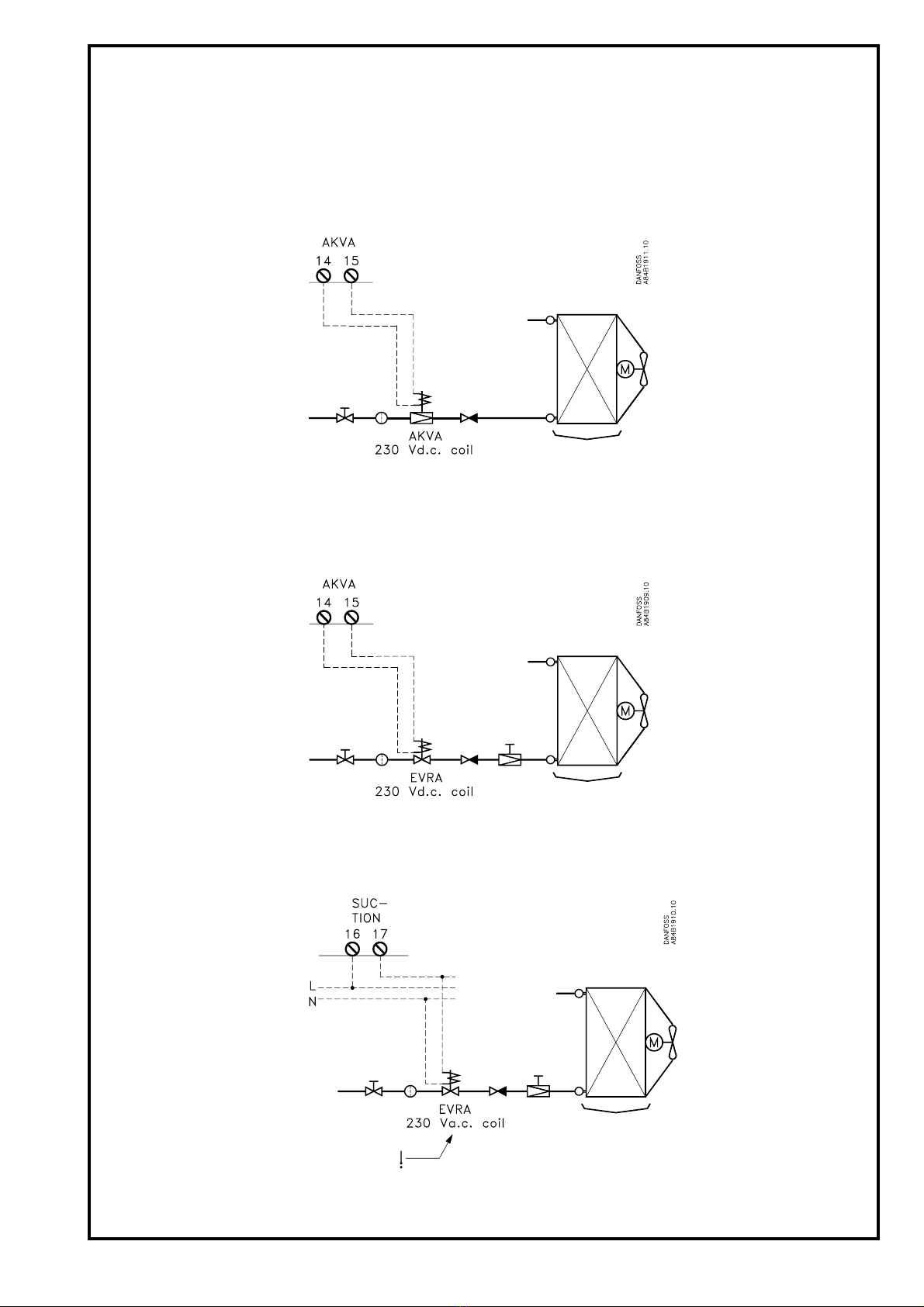

Eksempler på tilslutning af væskeventilen

Examples of liquid valve connections

Anschlußbeispiele des Flüssigkeitsventils

Exemples de raccorde de la vanne de liquide

6 Instructions RI.4J.S3.52 © Danfoss 06/2003 AKC 151R

Display

Afficheur

Datasignal

Data signal

Datenübertragung

Signal de données

Der kan tilsluttes et display type AKA 14 (AKA 15) til hver regulering (Imax. = 30 mA)

To each control a display type AKA 14 (AKA 15) can be connected (Imax. = 30 mA)

An jede Regelung kann ein Display Typ AKA 14 (AKA 15) angeschlossen werden (Imax. = 30 mA)

Chaque section de régulation accepte un afficheur type AKA 14 (AKA 15) (Imax. = 30 mA)

DI:

Reserveret funktion

Dedicated function

Reservierte Funktion

Fonction réservée

U = 10 V d.c.

Imax. 5 mA

RI = 2 kΩ

Datasignalet videreføres fra regulator til regulator (L-L og H-H)

Det er vigtigt at installationen af datakommunikationskablet udføres korrekt. Se separat litteratur nr. RC.0X.A

The data signal continues from controller to controller (L-L and H-H)

The correct installation of the data communication cable is highly important. Please refer to separate literature no. RC.0X.A

Das Datenübertragungs-Ringleitung wird von Regler zu Regler weitergeführt (L-L und H-H)

Der korrekten Installation des Datenkommunikationskabels muß besondere Aufmerksamkeit geschenkt werden. Siehe

Ergänzungsliteratur Nr. RC.0X.A

Le signal de données est transféré de régulateur en régulateur (L-L et H-H)

L'installation correcte du câble de transmission est essentielle. Voir la documentation spéciale RC.0X.A

AKC 151R Instructions RI.4J.S3.52 © Danfoss 06/2003 7

Indstilling af BUSTERM

Setting of BUSTERM

Einstellung des BUSTERM

Réglage de BUSTERM (bouclage du câble)

På apparater, der viderefører datasignalet, sættes omskifteren i

stilling OFF. På øvrige apparater i stilling ON. Er der kun monteret

én regulator i systemet, skal omskifteren sættes i stilling ON.

On units transferring the data signal the changeover switch must be

set in position OFF. On other units in position ON. If only one

controller is mounted in the system, the switch is put in pos. ON.

Bei Reglern, die das Datensignal weitergeben, wird der Umschalter

auf Position OFF gestellt. An den übrigen Reglern auf Position ON

(am Ende des Ringleitung). Wenn nur ein Regler im System

angebracht ist, ist der Umschalter auf ON einzustellen

Sur les appareils qui doivent transférer le signal, mettre ce sélecteur

en position OFF, sur les autres sur ON. Si le système ne comporte

qu’un seul régulateur, mettre le commutateur sur ON.

Fabriksindstilling: OFF

Factory setting: OFF

Betriebsstellung: OFF

Réglage départ usine: OFF

1234567 No.

1000000 1

0100000 2

1100000 3

0010000 4

1010000 5

0110000 6

1110000 7

0001000 8

1001000 9

0101000 10

1101000 11

0011000 12

1011000 13

0111000 14

1111000 15

0000100 16

1000100 17

0100100 18

1100100 19

0010100 20

1010100 21

0110100 22

1110100 23

0001100 24

1001100 25

0101100 26

1101100 27

0011100 28

1011100 29

0111100 30

1234567 No.

1111100 31

0000010 32

1000010 33

0100010 34

1100010 35

0010010 36

1010010 37

0110010 38

1110010 39

0001010 40

1001010 41

0101010 42

1101010 43

0011010 44

1011010 45

0111010 46

1111010 47

0000110 48

1000110 49

0100110 50

1100110 51

0010110 52

1010110 53

0110110 54

1110110 55

0001110 56

1001110 57

0101110 58

1101110 59

0011110 60

1234567 No.

1101101 91

0011101 92

1011101 93

0111101 94

1111101 95

0000011 96

1000011 97

0100011 98

1100011 99

0010011 100

1010011 101

0110011 102

1110011 103

0001011 104

1001011 105

0101011 106

1101011 107

0011011 108

1011011 109

0111011 110

1111011 111

0000111 112

1000111 113

0100111 114

1100111 115

0010111 116

1010111 117

0110111 118

1110111 119

0001111 120

1234567 No.

1011110 61

0111110 62

1111110 63

0000001 64

1000001 65

0100001 66

1100001 67

0010001 68

1010001 69

0110001 70

1110001 71

0001001 72

1001001 73

0101001 74

1101001 75

0011001 76

1011001 77

0111001 78

1111001 79

0000101 80

1000101 81

0100101 82

1100101 83

0010101 84

1010101 85

0110101 86

1110101 87

0001101 88

1001101 89

0101101 90

“1” = ON, “0” = OFF

Indstilling af adressekode og netfrekvens

Setting of address code and mains frequency

Einstellen des Adressencodes und der Netzfrequenz.

Réglage de l'adresse et de la fréquence d'alimentation

8 Instructions RI.4J.S3.52 © Danfoss 06/2003 AKC 151R

Oversigt / Serviceinformation

Survey / Service information

Übersicht / Serviceinformation

Vue d'ensamble / Guide d'entretien

Reservesikring: 6,3 A FF

Spare fuse: 6,3 A FF

Fusible de rechange: 6,3 A ultra rapide

Reservesicherung: 6,3 A FF

RC-ET
