Daikin FBV26P Manuel utilisateur

06/2019

(Drain Back)

(Pressurized)

Solar

FBV26P FEV26P

EKSV26P

[]FDM EKSV26P

2/8 KA SOLAR FDM EKSV26P .06/2019 .008.16 290 99_02

Solar

DB P

EN Working on the roof

DE Arbeiten auf dem Dach

FR Travaux en toiture

NL Werken op het dak

IT Lavori sul tetto

ES Trabajos realizados en el tejado

PT Trabalhos no telhado

2.4.1

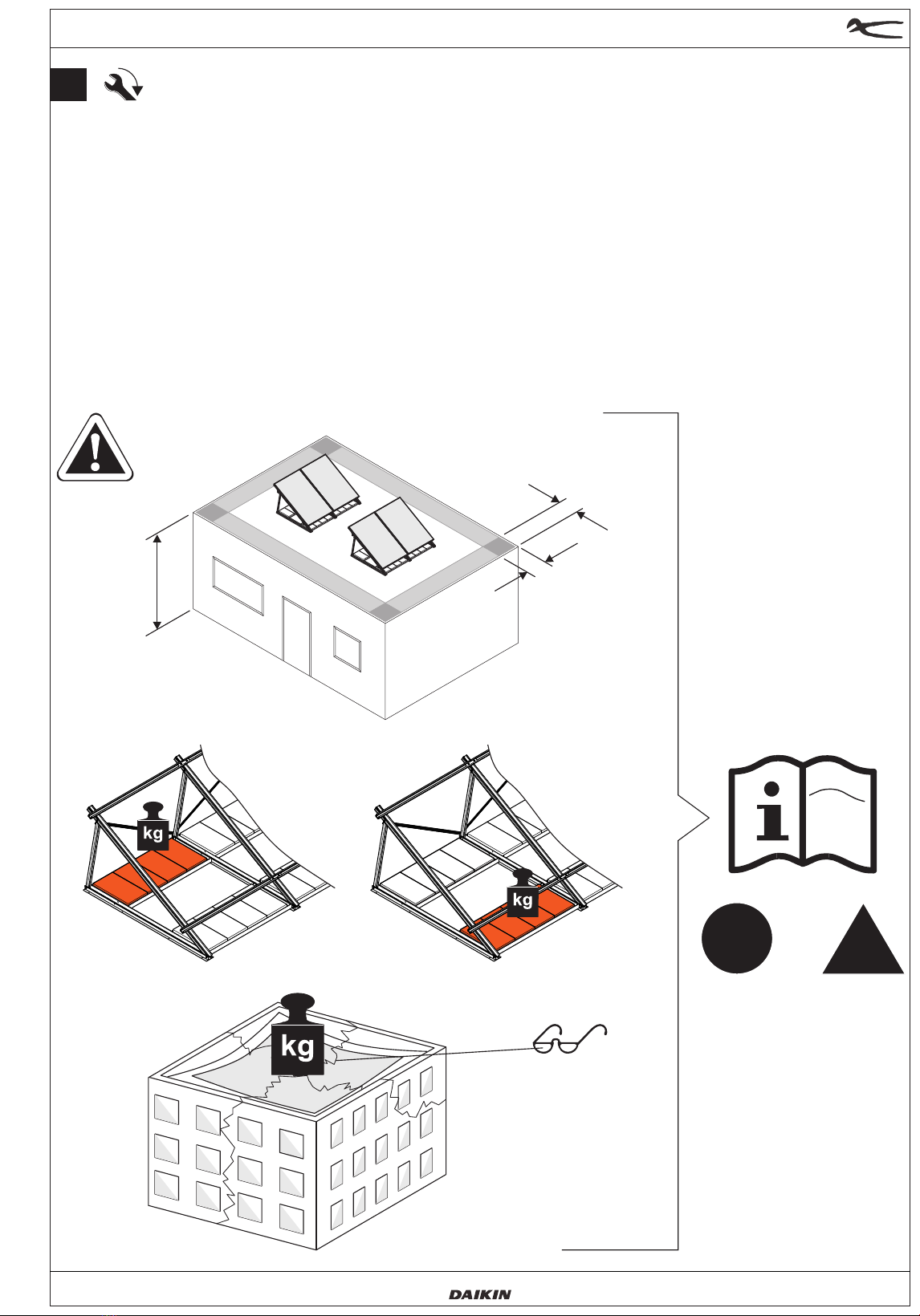

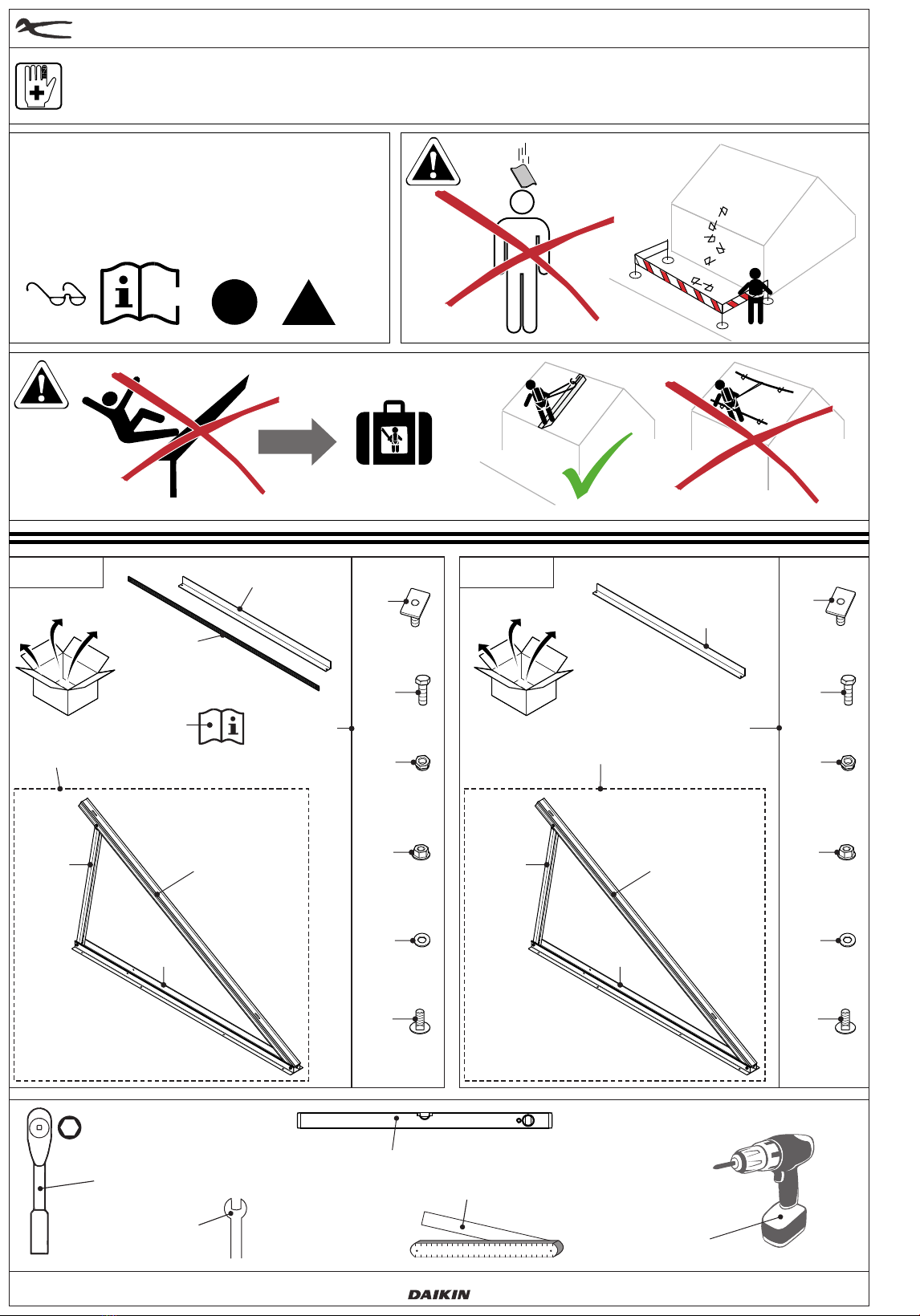

EN Warnings

DE Warnhinweise

FR Avertissements

NL Veiligheidsaanduidingen

IT Avvertenze

ES Indicaciones de advertencia

PT Indicações de aviso

6f(2x)

6e(8x)

66c+ d

(6x)

(10x)

(4x)

(16x)

GE1 (3x)

(x)4

(x)2

(x)4

(x)2

(x)8

66c+ d

GE1

FBV26P FEV26P

WZ7

SW 13

WZ1

WZ2

SW 13 WZ6

WZ5

[ V26P]FDM EKS

KA SOLAR FDM EKSV26P .06/2019 .008.16 290 99_02 3/8

[]FDM EKSV26P

><EN

Mounting rail

Collector securing hook

Flat solar panel

EKSV26P

><DE

Montageproﬁlschiene

Kollektorsicherungshaken

Flachkollektor

EKSV26P

><FR

Rail de proﬁlé de

montage

Crochet de ﬁxation du

capteur solaire

Capteur plan

EKSV26P

><NL

Montageproﬁelrail

Collectorborghaak

Vlakplaatcollector

EKSV26P

><IT

Guida proﬁlo di

montaggio

Gancio di ﬁssaggio per

collettori

Collettore piano

EKSV26P

><ES

Guía de perﬁl de

montaje

Gancho de seguridad del

captador

Colector plano

EKSV26P

><PT

Calhas perﬁladas de

montagem

Gancho de segurança do

colector

Colector plano

EKSV26P

DS / EKSV26P

6e [7e] 48 mm

48 mm

Y2Y1

X1X1

1Z1Z1Z

2x 3x 4x 5x (max.)

V26P

EKSV26P

[mm]

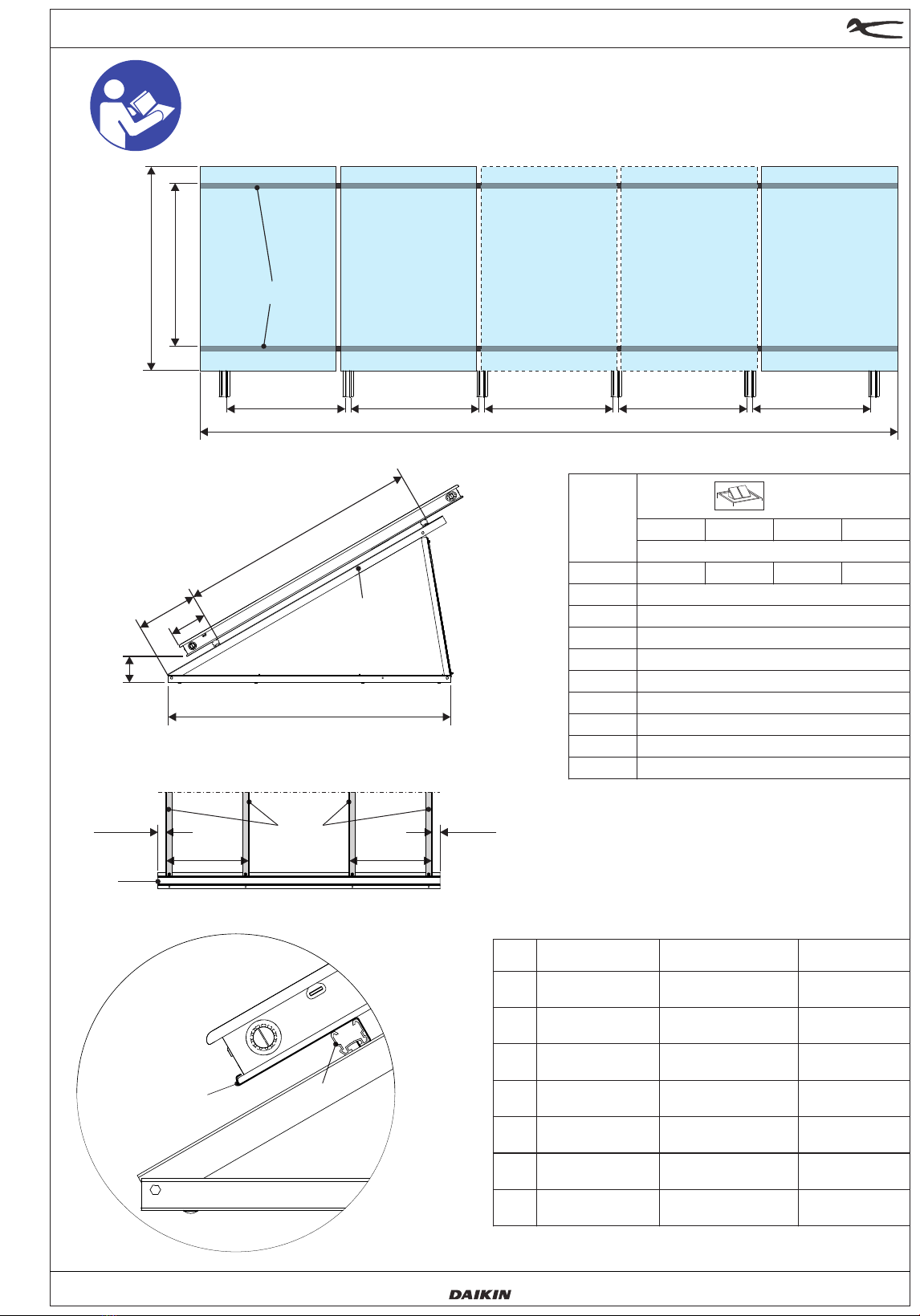

2664

3996

5328

6660

min 175

2000

1750

510

200

1400 – 1600

357 – 389

1180

1279

[]FDM EKSV26P

4/8 KA SOLAR FDM EKSV26P .06/2019 .008.16 290 99_02

3b.

3a.

GE1

90° 90°

90°

3-5x EKSV26P

max. 2x EKSV26P

GE1

Z1Z1

Z Z

1279 mm

1180 mm

[ V26P]FDM EKS

KA SOLAR FDM EKSV26P .06/2019 .008.16 290 99_02 5/8

[]FDM EKSV26P

a30°

a40°

a50°

a55°

a60°

H [mm]

30°

1240

1034

40°

1538

1311

50°

1784

1549

55°

1888

1650

60°

1977

1740

a55°/ 60° a50°

a40°

a30°

max. 2x EKSV26P

3-5x EKSV26P

[]FDM EKSV26P

6/8 KA SOLAR FDM EKSV26P .06/2019 .008.16 290 99_02

6. 7.

2a 6h

90°

max. 2x EKSV26P

3-5x EKSV26P

48 mm

WZ5

≥0,0%

≥0,5%

WZ5WZ5

[ V26P]FDM EKS

KA SOLAR FDM EKSV26P .06/2019 .008.16 290 99_02 7/8

[]FDM EKSV26P

≥1 m

(Drain Back)

(Pressurized)

Solar

6.4

10.

>EN< In order to prevent instability:

After a ﬁnal inspection, check all the screwed connections and tighten if necessary.

> <DE Um Instabilitäten zu vermeiden:

Nach abschließender Kontrolle am Ende nochmals alle Schraubverbindungen

prüfen und gegebenenfalls nochmals festschrauben.

><FR Aﬁn d'éviter les instabilités :

Après un contrôle ﬁnal, vériﬁez à nouveau tous les raccords vissés et procédez

si nécessaire à un vissage d'appoint.

><NL Om instabiliteit te vermijden:

Na afsluitende controle op het einde nogmaals alle schroefverbindingen

controleren en indien nodig nogmaals vastschroeven.

><IT Per evitare instabilità:

Al termine del controllo, alla ﬁne controllare nuovamente tutti i raccordi

e vite e se necessario serrarli di nuovo saldamente.

><ES Para evitar inestabilidad:

Tras el control ﬁnal, volver a comprobar las uniones atornilladas y, en caso necesario, reapretar.

><PT Para evitar instabilidade:

Depois de concluída a veriﬁcação, controlar todas as uniões roscadas

e apertá-las novamente, se necessário.

008.1629099 02 06/2019
