Daikin FCQHG71FEVB Manuel d'instructions

FCQHG-F

Technical Data

Air Conditioners

EEDEN12-100

High COP, round flow cassette

• Split - Sky Air®• Indoor Unit 1

• Indoor Unit • High COP, round flow cassette • FCQHG-F

TABLE OF CONTENTS

FCQHG-F

1Features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Technical Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Electrical Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3 Safety device settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Safety Device Settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4Options. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5 Dimensional drawings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Dimensional Drawings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Dimensional Drawings with Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6 Centre of gravity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Centre of Gravity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

7 Piping diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Piping Diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8 Wiring diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Wiring Diagrams - Single Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

9 External connection diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

External Connection Diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

10 Sound data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Sound Pressure Spectrum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

11 Air flow patterns . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Air Flow Pattern - Cooling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Air Flow Pattern - Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

• Indoor Unit • High COP, round flow cassette • FCQHG-F

• Split - Sky Air®• Indoor Unit

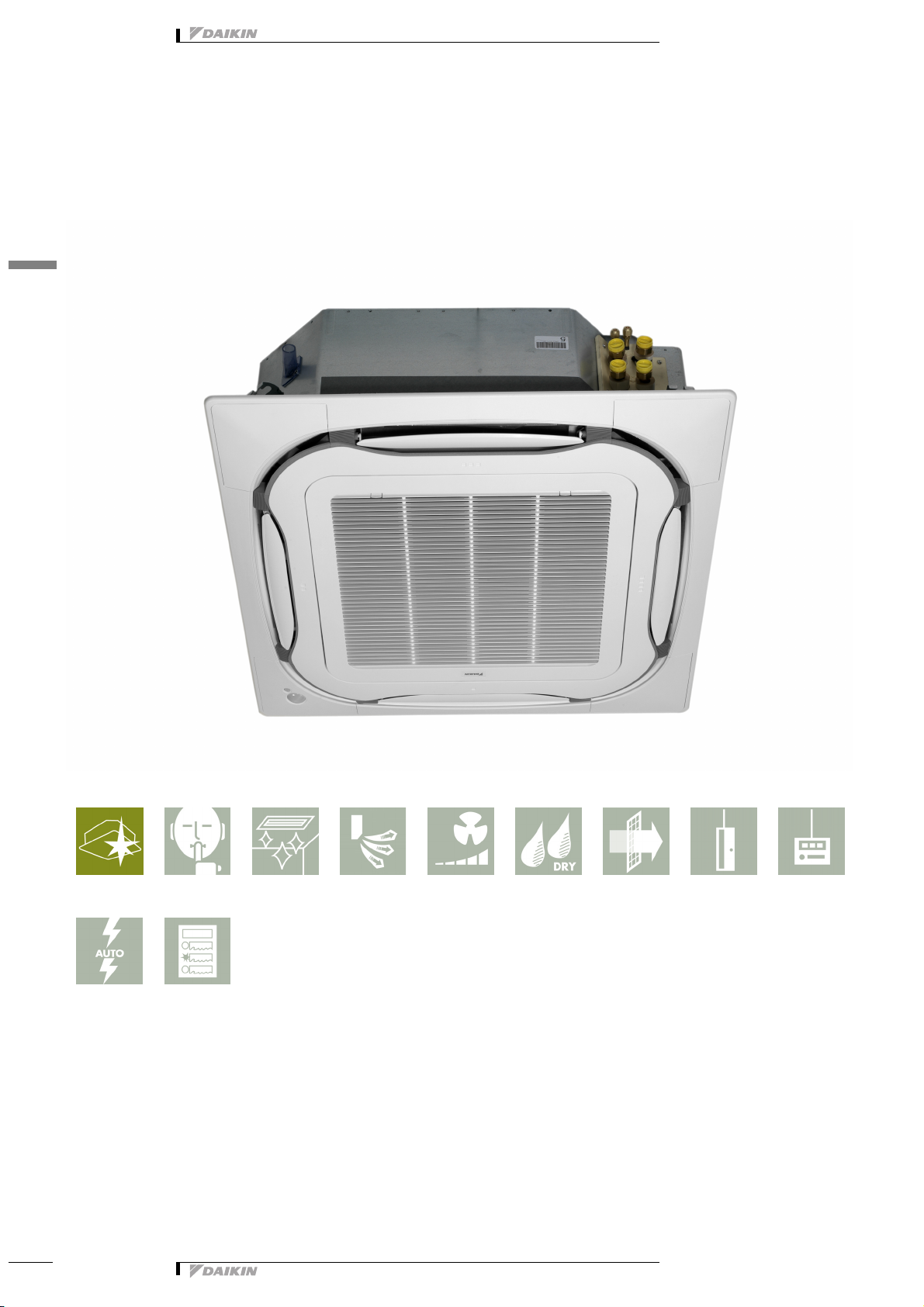

1 Features

IndoorUnit Split-Sk FCQHG-FHighCOP,r

• User friendly remote control with contemporary design

• Easy to use: all main functions directly accessible

• Seasonal efficiency gives an indication on how efficient an air

conditioner operates over an entire heating or cooling season.

• Easy setup: clear graphical user interface for advanced menu

settings

• High COP ensures top performance

3 steps optional

• Split - Sky Air®• Indoor Unit 3

• Indoor Unit • High COP, round flow cassette • FCQHG-F

2 Specifications

Standard Accessories : Clamps;

Standard Accessories : Drain sealing pad;

Standard Accessories : Sealing pads; Quantity : 4;

Standard Accessories : Insulation for fitting; Quantity : 2;

2-1 Technical Specifications FCQHG71FEVB FCQHG100FEVB FCQHG125FEVB FCQHG140FEVB

Casing Material Galvanised steel plate

Dimensions Unit Height/Width/

Depth

mm 288/840/840

Packed unit Height/Width/

Depth

mm 300/880/880

Weight Unit kg 25 26

Packed unit kg 29 30

Decoration panel Model BYCQ140D7W1

Colour Pure White (RAL 9010)

Dimensions Height/Width/

Depth

mm 60/950/950

Weight kg 5.4

Decoration panel 2 Model BYCQ140D7W1W

Colour Pure White (RAL 9010)

Dimensions Height/Width/

Depth

mm 60/950/950

Weight kg 5.4

Decoration panel 3 Model BYCQ140D7GW1

Colour Pure White (RAL 9010)

Dimensions Height/Width/

Depth

mm 145/950/950

Weight kg 10 10.3

Heat exchanger Inside length mm 2,090

Outside length mm 2,184

Rows Quantity 3

Fin pitch mm 1.2

Passes Quantity 17

Face area m² 0.556

Stages Quantity 18

Empty tubeplate

hole

Quantity 0

Fin Type Cross fin coil (multi slit fins and hi-XA tubes)

Fan Type Turbo fan

Quantity 1

Air flow rate Cooling High m³/min 21.2 32.3 33.5

Nom. m³/min 16.7 25.7 26.7 27.3

Low m³/min 12.2 19.0 19.9 21.1

Heating High m³/min 21.2 32.3 33.5

Nom. m³/min 16.7 25.7 26.7 27.3

Low m³/min 12.2 19.0 19.9 21.1

Fan motor Model QTS48C15M

Speed Steps 3

Output High W 48 106

Sound power level Cooling High dBA 53 61

Heating High dBA 53 61

Sound pressure level Cooling High/Nom./Low dBA 36/33/29 44/39/33 45/40/35 45/41/37

Heating Super high/High/

Nom./Low

dBA -/36/33/29 -/44/39/33 -/45/40/35 -/45/41/37

Refrigerant Type R-410A

Piping connections Sound absorbing insulation Foamed Polyurethane

Liquid Type/OD mm Flare connection/9.52

Gas Type/OD mm Flare connection/15.9

Drain VP25 (I.D. 25/O.D. 32)

Heat insulation Foamed polystyrene / Foamed polyethylene

Air filter Type Resin net with mold resistance

• Indoor Unit • High COP, round flow cassette • FCQHG-F

• Split - Sky Air®• Indoor Unit

2 Specifications

Standard Accessories : Installation guide;

Standard Accessories : Screws;

Standard Accessories : Washer for hanger bracket;

Standard Accessories : Clamp for drain hose;

Standard Accessories : Drain hose;

Standard Accessories : Installation manual;

Standard Accessories : Operation manual;

Notes

(1) The sound power level is an absolute value indicating the power which a sound source generates.

(2) The BYCQ140D7W1W has white insulations. Be informed that formation of dirt on white insulation is visibly stronger and that it is consequently not advised to install the

BYCQ140D7W1W decoration panel in environments exposed to concentrations of dirt.

2-2 Electrical Specifications FCQHG71FEVB FCQHG100FEVB FCQHG125FEVB FCQHG140FEVB

Power supply Name VE

Phase 1~

Frequency Hz 50

Voltage V 220-240

Current - 60Hz Nominal running current A -

• Split - Sky Air®• Indoor Unit 5

• Indoor Unit • High COP, round flow cassette • FCQHG-F

3 Safety device settings

3 - 1 Safety Device Settings

• Indoor Unit • High COP, round flow cassette • FCQHG-F

• Split - Sky Air®• Indoor Unit

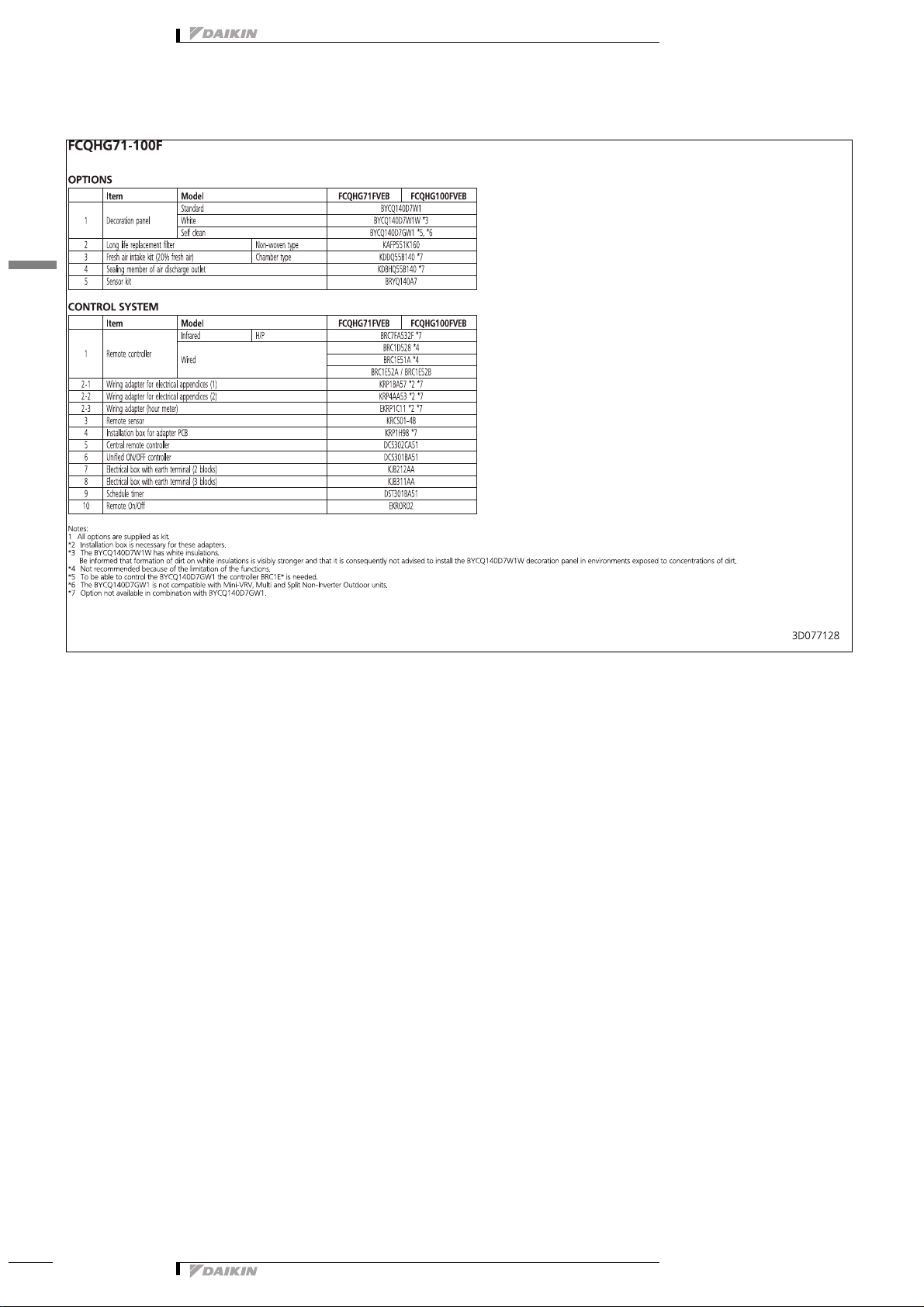

4 Options

4 - 1 Options

• Split - Sky Air®• Indoor Unit 7

• Indoor Unit • High COP, round flow cassette • FCQHG-F

5 Dimensional drawings

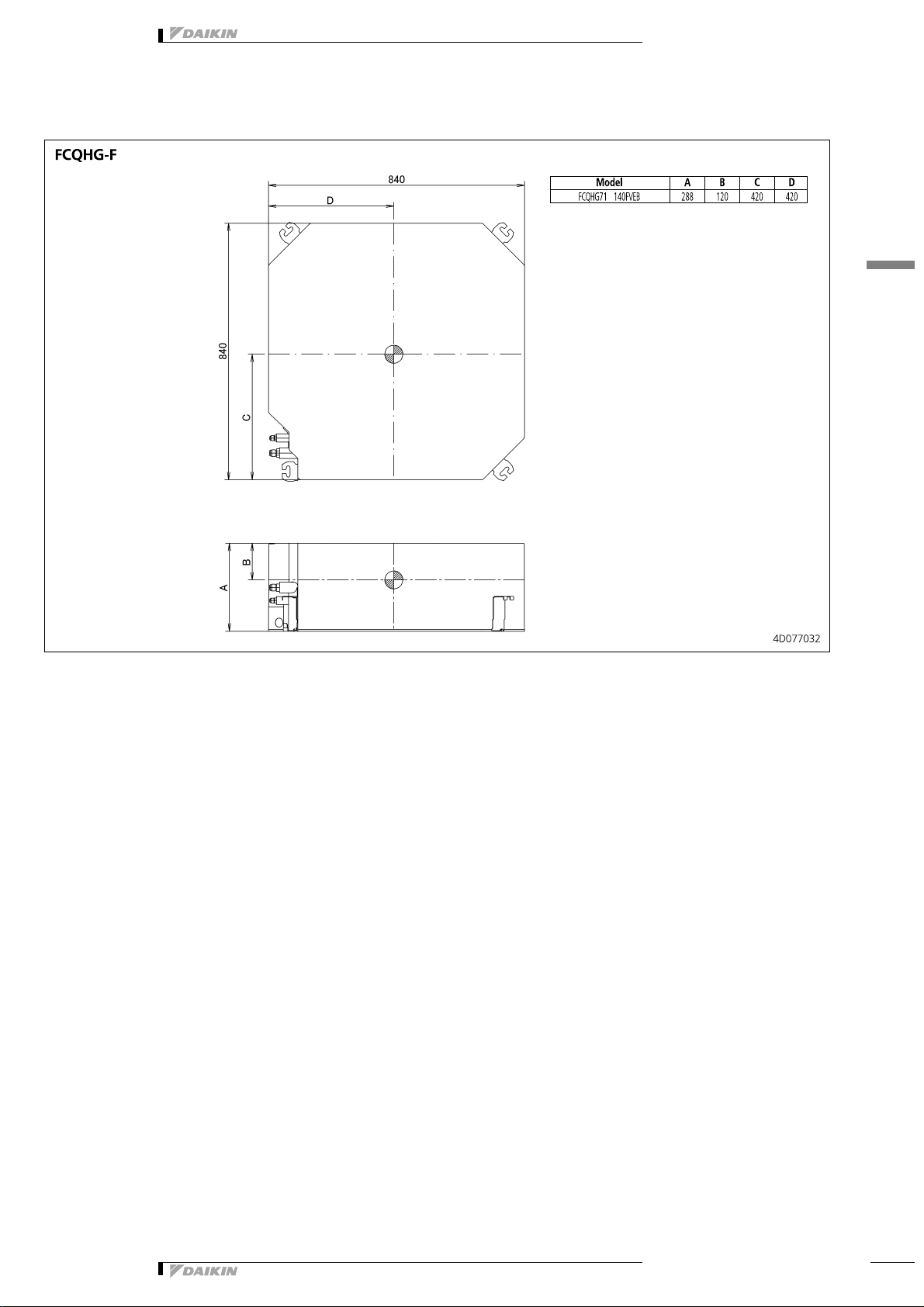

5 - 1 Dimensional Drawings

• Indoor Unit • High COP, round flow cassette • FCQHG-F

• Split - Sky Air®• Indoor Unit

5 Dimensional drawings

5 - 2 Dimensional Drawings with Accessories

• Split - Sky Air®• Indoor Unit 9

• Indoor Unit • High COP, round flow cassette • FCQHG-F

6 Centre of gravity

6 - 1 Centre of Gravity

∼
