D-Link AirPremier N DAP-2690 Manuel utilisateur

Quick Install Guide+

Installations-Anleitung+

Guide d’installation+

Guía de instalación+

Guida di Installazione+

AirPremier N

DUAL BAND PoE ACCESS POINT

DAP-2690

2 DAP-2690 Install Guide

Minimum System Requirements:

• CD-ROMDrive

• ComputerswithWindows®,Macintosh®,orLinux-basedoperating

systems

• InstalledEthernetAdapter

• InternetExplorerversion6.0,Chrome2.0.Safari3.0,orFirefox3.0

andabove

System Requirements

Package Contents

Note: UsingapowersupplywithadifferentvoltagethantheoneincludedwiththeDAP-2690willcausedamage

andvoidthewarrantyforthisproduct.Ifanyoftheaboveitemsaremissing,pleasecontactyourreseller.

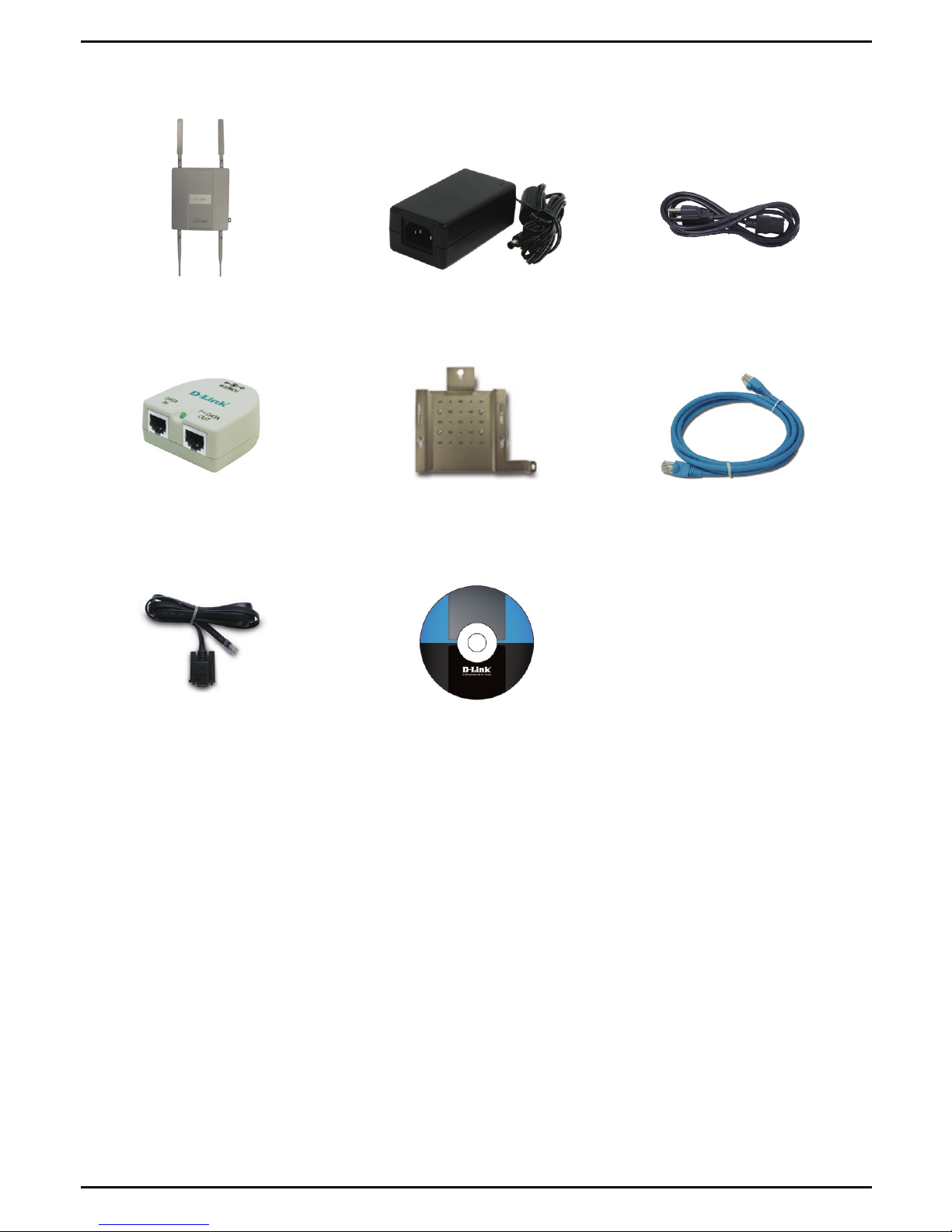

DAP-2690802.11n

AccessPoint

PowerAdapter

EthernetCable

PowerCord

PoEBaseUnit

CD-ROMConsoleCable

MountingPlate

DAP-2690 Install Guide 3

Hardware Overview

LEDs

5 GHz-Whenlit,theaccesspointisoperatingat5GHz.

Thislightwillblinkwhenthereiswirelesstrafc.

2.4 GHz-Whenlit,theaccesspointisoperatingat2.4GHz.

Thislightwillblinkwhenthereiswirelesstrafc.

LAN-SolidlightwhentheEthernetportisconnectedtoa

workingport,suchasarouterorswitch.Thelightwillblink

whenthereistrafcthroughLANport.

POWER-Thelightwillblinkduringbootup.Oncesolid,the

accesspointisready.

4 DAP-2690 Install Guide

Installing the Hardware

LANPort(PoE)

ResetButton

PowerReceptor ConsolePort

5GHzAntennaConnectors*

*2.4GHzantennaconnectorsarelocatedonthebottomoftheaccesspoint.

DAP-2690 Install Guide 5

Topowertheaccesspoint,youcanuseoneofthefollowing3methods:

Method 1- UseifyouhaveaPoEswitch.

Method 2- Use if you do not have a PoE switch and do not

haveapoweroutletnearthelocationoftheaccess

point.

Method 3- Use if you do not have a PoE switch and have a

poweroutletnearthelocationoftheaccesspoint.

Method 1

1. ConnectoneendofyourEthernetcableintotheLAN(PoE)portonthe

DAP-2690.

2. ConnecttheotherendintooneportonaPoEswitch.

6 DAP-2690 Install Guide

Method 2

1. ConnectoneendofanEthernetcableintotheData InportonthePoE

base unit and the other end into one port on your switch, router, or

computer.

2. Connect one end of an Ethernet cable into the P+Data Out port on

thePoEbaseunitandtheotherendintotheLAN (PoE)portonthe

DAP-2690accesspoint.

3. Use the supplied power adapter. Connect the power adapter to the

Power InreceptoronthePoEadapter.

4. Connectthepowercabletothepoweradapterandthenconnectthe

otherendintoapoweroutlet.

DAP-2690 Install Guide 7

Method 3

1. ConnectoneendofyourEthernetcableintotheLAN (PoE)porton

theDAP-2690andthenconnecttheotherendtoaswitch,router,or

computer.

2. Use the supplied power adapter. Connect the power adapter to the

PowerreceptorontheDAP-2690accesspoint.

3. Connectthepowercabletothepoweradapterandthenconnectthe

otherendintoapoweroutlet.

8 DAP-2690 Install Guide

Step 1:Inserttheprovidedwallanchorsinthewallwherethemountingplate

willbeattached.

Mounting Plate Assembly

Step 2:Usetheprovidedscrewstosecurethemountingplateonthewall.

DAP-2690 Install Guide 9

Step 3:AttachtheremainingscrewssecurelytothebackoftheDAP-2690.

Step 4:AttachtheDAP-2690tothemountingplate.

10 DAP-2690 Install Guide

Step 5:SlidetheDAP-2690downintothegroovesonthemountingplateto

secureittotheplate.
