Instrukcja montażu interfejsu PCB dla Bluesound Node 2/2i.
PCB interface assembly instructions for Bluesound Node 2/2i

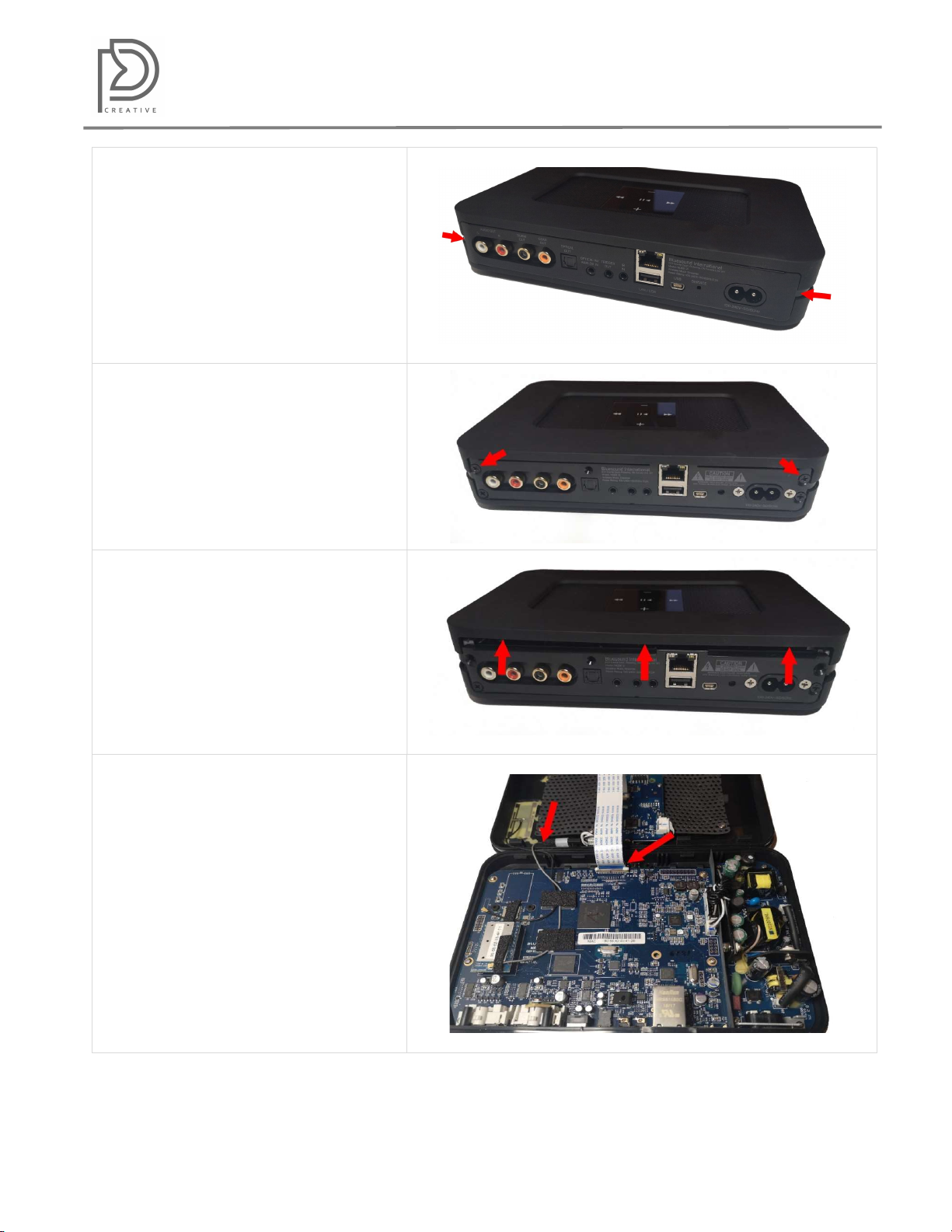

Zdemontuj tylną osłonę podważając ją we
wskazanych miejscach.
Remove the rear cover by pulling it at the
indicated places.
Wykręć dwie górne wskazane śruby.
Remove top two indicated screws.
Podnieś górną część obudowy odchylając ją
wyłącznie od tyłu urządzenia, aż nie usłyszysz
wyraźnych i głośnych „kliknięć”. Potem
podnoś ją dalej ostrożnie do góry uważając
by nie zerwać taśm i kabli.
Lift the upper part of the housing by tilting it
only from the back of the device, until you
hear loud "clicks". Then lift it upwards, being
careful not to break the tapes and cables.
Połóż ostrożnie górną część obudowy obok,
uważając na taśmę i kable. Nie rozłączaj ich,
gniazda są zabezpieczone masą klejącą.
Put the upper case carefully next to it. Do not
disconnect cables, the sockets are secured
with adhesive.
Strona / Page 2
Odłącz małe i duże gniazdo. Możesz
wykorzystać do tego dłuższe szczypce.
Disconnect the small and large socket. You
can use longer pliers for this.
Odkręć cztery wskazane strzałkami śruby
mocujące.
Remove screws indicated by the arrows.
Odkręć na tylnym panelu wskazane śruby.
Remove screws on the back panel.
Po wyciągnięciu zasilacza i blaszki
usztywniającej zwróć uwagę na bolec
ustalający. Załóż moduł tak by wskazany
bolec trafił na otwór ustalający w module.
After removing factory power supply and
stiffening plate, look to the retaining pin.
Insert the new interface so that the pin
indicated goes into the retaining hole in the
module.
Strona / Page 3
Przykręć moduł, montując również blaszkę
usztywniającą tak jak wskazano na zdjęciu.
Screw the module on, also please install the
stiffening plate as shown in the picture.
Podłącz duży konektor JST do gniazda w
płycie głównej. Zakręć lekko wiązkę kabli,
uważając aby nie wyrwać ich z wtyczki.
Connect the large JST connector to the socket
on the motherboard. Twist the cable harness
slightly, being careful not to pull them out of
the plug.
Zamontuj tylny panel - wkręć czarną śrubę
we wskazany otwór.
Mount the back panel - screw the black screw
into the indicated hole.
Strona / Page 4
Zamknij obudowę zahaczając najpierw
wskazane zatrzaski. Jeśli nie możesz tego
zrobić, użyj niewielkiej siły.
Close the housing by first hooking the
indicated latches. If you can't do it, use a little
force.
Wkręć z powrotem śruby we wskazane
miejsca.
Screw the black screws back into place.
Zamontuj osłonę tylnego panelu.
Install the rear panel cover.
Po zakończonym montażu powinny pozostać:
oryginalny zasilacz oraz dwie śruby. Jeśli
elementy się różnią, sprawdź poprawność
montażu.
After installation should remain: the factory
power supply and two silver screws. If the
components differ, check the correct
assembly.
Dziękujemy za zakup tego produktu. Będzie nam niezmiernie miło jeśli odwiedzicie naszą
stronę i zostawicie swoją ocenę produktu.
Thank you for purchasing this product. We will be very pleased if you visit our website and
leave your review on the product page.
www.pd-cf.com
Dodatkowe informacje / additional information:
Zasilanie wymagane przez moduł powinno mieścić się w zakresie od 5 do 5.1V. Moduł posiada dedykowane punkty
pomiarowe napięcia – opisane: VCC oraz GND. Służą one do pomiaru napięcia pod obciążeniem. Mogą one ułatwić
regulację precyzyjną zasilania (jeśli zasilacz posiada taką możliwość).
The power supply required by the module should be between 5 and 5.1V. The module has voltage measuring points -
described: VCC and GND. They are used to measure voltage under load. They can facilitate fine adjustment of the power
supply (if the power supply has such a possibility).
Polaryzacja gniazda / Socket polarization:
Specyfikacja / Specification.
napięcie zasilania / supply voltage: 5V DC
prąd zasilacza / power supply current: min 2A
wbudowany bezpiecznik / built-in fuse: 3A
zabezpieczenie przeciwzwarciowe / short-circuit and overload protection: ≥ 6V
zabezpieczenie przed odwrotną polaryzacją / reverse polarity protection
diody sygnalizujące pracę modułu (górna: napięcie sterujące, dolna: napięcie właściwe) /
LEDs indicating module operation (upper: control voltage, lower: main voltage)
Element "U2" to bezpiecznik. Stanowi część zabezpieczeń, i jest częścią wymienną (część zamienna dołączona do
instrukcji). Zadziałanie bezpiecznika jest celowe aby ochronić urządzenie i jego wymiana nie podlega gwarancji. Może
wynikać z nieprawidłowego napięcia zasilania lub podłączenia.
The "U2" part is a fuse. It is part of the security features and is a replaceable part (spare part attached to the manual).
Blowing the fuse is deliberate to protect the device and its replacement is not covered by the warranty. It may act due
to incorrect power supply voltage or connection.
W przypadku potrzeby można zastosować zamiennik o następujących parametrach / If necessary, a replacement with
the following parameters can be used:
typ działania: szybko-zwłoczny / type of operation: fast-acting fuse
obudowa / housing: SMD - 1206
napięcie / voltage 32V – 63V
prąd bezpiecznika / fuse current 3A
maksymalna rezystancja /
maximum allowed resistance: 30 mOhm (0.03 Ohm)
maksymalny spadek napięcia /
maximum allowed voltage drop: 90 mV (0.09 V) @ 3A
B
E
Z
P
I
E
C
Z
N
I
K
/
FUSE
