AUTO BED LEVELING SENSOR FOR 3D PRINTER
Platí pro 32bitové základní desky
Aplikace:
Ender-3 | Ender-3s | CR-10
Ender-3Pro | Ender-5/5S/5Pro
BL Touch*1 ks
Konektory*1 ks
Tie*3Pcs
Aplikace:
Ender-3 MAX
M3*8 2 ks M3*6 2 ks
Aplikace:
Ender-3 V2
Balicí list
Poznámka: Při instalaci zařízení BL Touch
nezapomeňte vytáhnout koncový spínač Z pro
automatické vyrovnání. Jinak nebude fungovat.
Aplikace:
Ender-3 Series | Ender-5/5S/5Pro | CR-10 | Ender-6 (No rack)
Princip obvodu
32 bit
Základní deska
5pin
Z Stop
Konektory BL Touch
Aktualizace firmwaru
1. Kliknutím pravým tlačítkem myši naformátujte SD
kartu. (Abyste se ujistili, že firmware lze úspěšně
flashovat, naformátujte před flashováním firmwaru
kartu SD.)
Ender-x
xxxxxx ...
Ender-x xxxxxx-vxxx-BLTOUCH
2.Stažení firmwaru (před stažením
firmwaru si ověřte model tiskárny,
verzi základní desky a konfiguraci
hardwaru - zda je dodáván se
snímačem vláken nebo ne).
Každému modelu tiskárny odpovídá firmware BL
Touch, viz příloha 1.
Poznámka: Každý stroj má jiné soubory firmwaru.
Webové stránky pro stažení souborů:
https: www.creality.com/download/
3. Zkopírujte firmware na kartu SD.
Poznámka: Na kartu SD lze uložit pouze jeden
soubor firmwaru.
4. Vložte SD kartu..5. Zasuňte napájecí kabel
a stiskněte vypínač.
Poznámka: Každý stroj má své
vlastní provozní rozhraní.
6. Vyčkejte na dokončení aktualizace firmwaru
(asi 10 sekund).
1. Vložte konektory do 5pinového portu.
2. Nainstalujte zařízení BL Touch na stojan pomocí
2 šroubů M3*6.
Instalace BL Touch
3. Uvolněte všechny šrouby krytu ventilátoru a nainstalujte
stojan BL Touch na odpovídající pozici pomocí 2 šroubů
M3*8.
4. Svažte kabel BL Touch společně s ostatními kabely
tiskárny podle výše uvedeného obrázku.

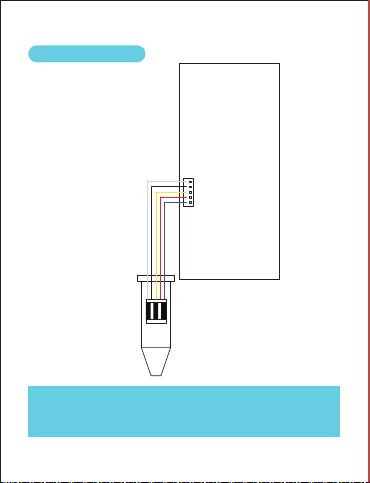

Zapojení obvodů
Poznámka: Odpojte kabel od koncového/limitního
spínače Z.
Kroky
0.1mm
1. Získání hodnoty posunu Z
Operace: Přestaňte pohybovat osou Z, když je
vzdálenost mezi tryskou a lůžkem tiskárny přibližně 0,1
mm (výška listu papíru A4). 2. Tato hodnota ukazuje
hodnotu posunu Z.
