CONTACLIP STK1 Manuel utilisateur
Anwendung von Massivleitern und flexiblen Leitern mit/ohne Aderendhülsen
Terminating solid wires or stranded wires with/without wire-end ferrules
Querschnitt Sicherungsklemme mm2Schraubendreher SDB Best.-Nr.:
Cross section fuse terminal block mm2Screwdriver SDB Cat.-No.:
1,5...4 SDB 0,6x3,5 1086.0
6...16 SDB 0,8 x4,0 1087.0
www.conta-clip.com
CONTA-CONNECT
www.conta-clip.com
Weitere Informationen | Further Information:

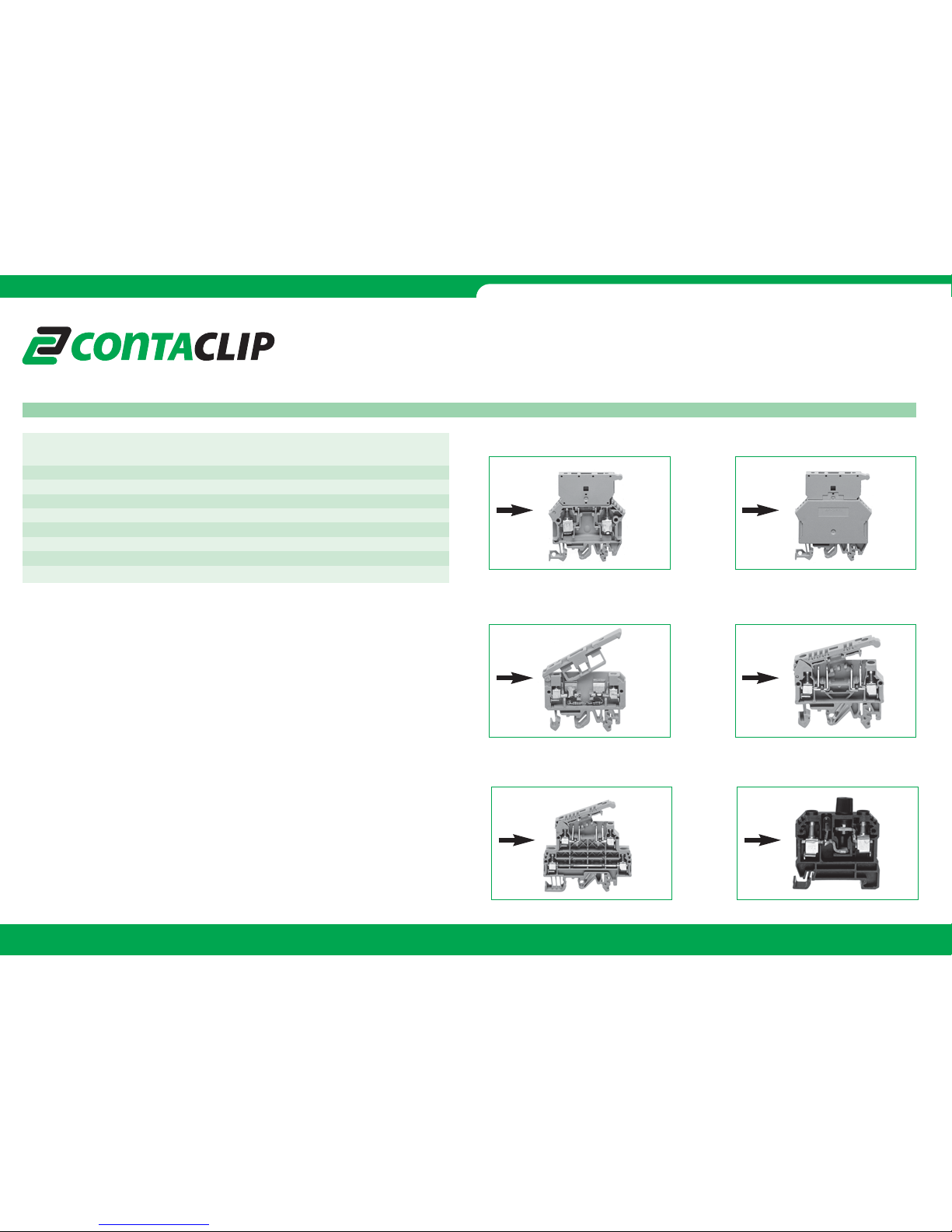

TYP SIK|STK|STKD|SK
TYPE SIK|STK|STKD|SK
Anwendung | Handling
Betätigungswerkzeug | Operating tool
Besonderheit | Special Feature
Bedienungsanleitung Schraub-
Anschluss-System
Operating instructions for Screw
Connection System
Weitere Alternativen entnehmen Sie bitte unserem Hauptkatalog CCOONNTTAA--CCOONNNNEECCTT!
You will find further alternatives in our main catalogue CCOONNTTAA--CCOONNNNEECCTT!
Metrisch NM
Metric NM
M 2,5 0,4...0,8
M 3 0,5...1,0
M 3,5 0,8...1,6
M 4 1,2... 2,0
Best.-Nr.: 95100.0 Weitere Informationen | Further Information:
Anzugsdrehmomente für Klemmschrauben
Thightening torque of terminal screws
Steckbare Leuchtanzeigen für SIK 10 | SIK 10 Z Sicherungsklemmen
Pluggable LED indicators for SIK 10 | SIK 10 Z fuse terminals
Spannung DC Spannung AC Leuchtanzeige SST Best.-Nr.:
Voltage DC Voltage AC Indikator SST Cat.-No.:
12 V 24 V SST/SIK/LED 12 V-/ 24 V~1113.2
24 V – SST/SIK/LED 24 V- 1117.2 2 LED’s
20…30 V 40…60 V SST/SIK/LED 20 -30 V- / 40-60 V~1114.2
40…60 V 80…120 V SST/SIK/LED 40 -60 V-/ 80-120 V~1115.2
115 V 230 V SST/SIK/LED 115 V-/ 230 V~1116. 2
150...500 V 150...500 V SST/SIK/LED 500 V AC/DC 87726.3
Verbindungshülsen zum Koppeln von zwei oder drei Trennhebeln
Connection sleeves for joining two or three fuse levers
Für Sicherungsklemme Typ Farbe Best.-Nr.: VPE
For fuse terminal Type Colour Cat.-No.: Qty. p. pck.
SIK 10 | STK1| STK2| STKD1 VBS 2 /10 orange 2873.3 20
SIK 10 | STK1| STK2| STKD1 VBS 3 /10 orange 2874.3 20
SIK 10 Z VBS 2 /10-Z orange 2875.3 20
SIK 10 Z VBS 3 /10-Z orange 2876.3 20
Gewinde | Anzugsdrehmomentbereich | Stahlschrauben mit Schlitz
Thread | Thightening torque | Slotted steel screws
www.conta-clip.com
CONTA-CONNECT
Bedienungsanleitung Schraub-Anschluss-System
Operating instructions for Screw Connection System
Weitere Informationen | Further Information:
SIK 10
Sicherungstypen | fuse types
Klemme Sicherung Max Verlustleistung Sicherung
Terminal Block Fuse Dimensions Max power loss of Fuse
5 x 20 5 x 25 5 x 30 6,3 x 25 6,3 x 32 Watt (W)
SIK 10 x x x 1,6
SIK 10 Z x x 1,6
STK 1 x x 1,6
STK 2 x x 1,6
STKD 1 x x 1,6
SK 1 x 1,6
SK 1 m. K. x 1,6
Sicherungsklemmen mit Statusanzeige
ACHTUNG: Bei Verwendung von Sicherungsklemmen mit Glimmlampe oder LED fließt ein
Reststrom bis zu 5 mA bei unterbrochenem Sicherungskreis.
Querverbinder
Bei Verwendung der AQI reduziert sich der Nennquerschnitt um eine Stufe.
Die passenden Querverbinder entnehmen sie bitte unserem Hauptkatalog CONTA-CONNECT!
Fuse Terminals with LED
Pay attention when using fuse terminals with lamps or LEDs. Regardless whether
the fuse has blown or not, a residual current of up to 5 mA is present as long as
the terminal block is energized.
Cross-connectors
When using AQI the rated cross section is reduced by one section.
You will find the fitting Cross-connectors in our main catalogue CONTA-CONNECT!
