CLEVERBOARD 5
MONTAGEANLEITUNG
ASSEMBLY INSTRUCTIONS

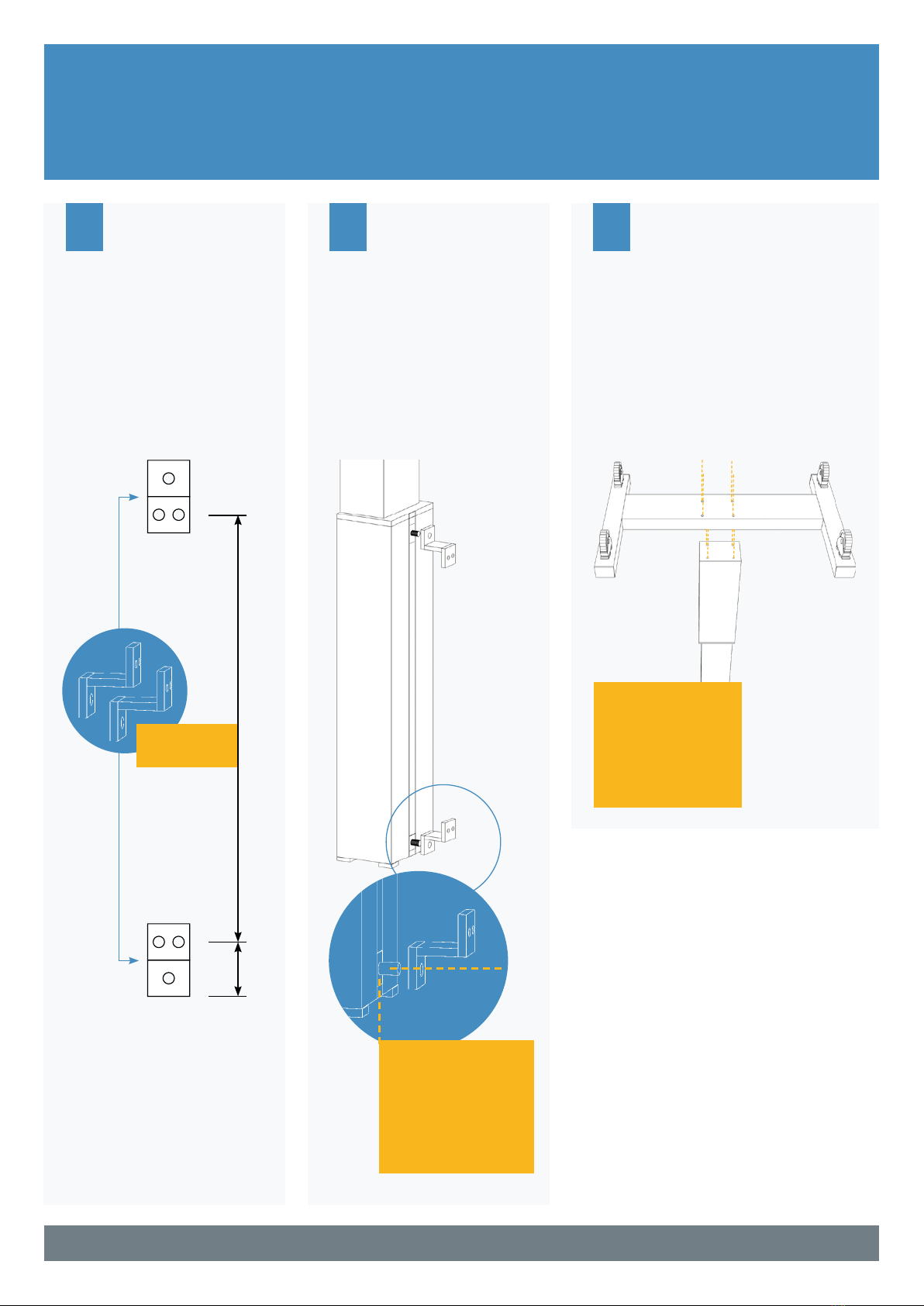

Befestigen Sie 2 x Z-Winkel
an der Wand.
Kein Wandmontagematerial im
Lieferumfang enthalten.
Fix 2 x Z-bracket to the wall.
Wallmounting material is not
included.
2 x Z-Winkel
2 x Z-bracket
≈ 10 cm ≈ 55 cm
Schieben Sie 2 x Platte
mit
Gewinde in die Nut,
verbinden Sie diese mit den
Z-Winkeln.
Verwenden Sie 2 x Mutter M8
und Unterlegscheibe 8 mm.
Put 2 sliding blocks into the rail
.
Fix it to the Z-bracket using
2 x nut M8 and washer 8 mm.
Verbinden Sie Rollgestell und Pylone.
Verwenden Sie 4 x Inbusschraube
M8 x 40 mm.
Connect the trolley to the column.
Use 4 x allen head screw M8 x 40 mm.
2
Montage wandmontiertes elektrisch höhenverstellbares System für interaktive Projektoren
Assembly wallmounted electrical height adjustable system for interactive projectors
2 x Platte mit
Gewinde, 2 x Mutter
M8, 2 x 8 mm Unter-
legscheibe.
2 x sliding block with
thread, 2 x nut M8,
2 x washer 8 mm
4 x M8 x 40 Inbus-
schraube, 4 x 8 mm
Unterlegscheibe
4 x allen head screw
M8 x 40, 4 x washer
8 mm
1 32
3
6 7
5
• 4 x M8 x 40 mm Linsenkopnbusschraube mit Flansch
• 4 x allen head lens screw with ange M8 x 40 mm
• 4 x M6 x 12 mm Linsenkopnbusschraube
mit Flansch
• 4 x allen head lens screw with ange
M6 x 12 mm
4
Rahmen auf eine ebene Fläche legen und vormontieren
• 8 x M8 x 60 mm Linsenkopnbusschraube mit Flansch
Please lay it on a at surface and preassemble the frame
• 8 x allen head lens screw with ange M8 x 60 mm
• 4 x M8 x 35 mm Linsenkopnbusschraube mit Flansch
• 4 x M6 x 12 mm Linsenkopnbusschraube mit Flansch
• 4 x M8 selbstsichernde Mutter
• 4 x 8 mm Unterlegscheibe
• 4 x allen head lens screw with ange M8 x 35 mm
• 4 x allen head lens screw with ange M6 x 12 mm
• 4 x M8 selocking nut
• 4 x 8 mm washer
Montage wandmontiertes elektrisch höhenverstellbares System für interaktive Projektoren
Assembly wallmounted electrical height adjustable system for interactive projectors
Rundes Loch –
Stange oben
hole – rack up
Ovales Loch –
Stange unten
slot – rack bottom
8
4
11
9
• 2 x Boardhalter oben mit
Langloch
• 2 x M4 x 16 mm Inbusschrauben
• 2 x M8 x 20 mm Inbusschrauben
• 2 x M8 Unterlegscheibe
• 2 x M8 selbstsichernde Mutter
• 2 x top board holder with slot
• 2 x M4 x 16 mm allen head screw
• 2 x M8 x 20 mm allen head screw
• 2 x M8 washer
• 2 x M8 selocking nut
13
• 2 x M6 x 35 mm Inbusschraube
• 2 x M6 x 35 mm allen head screw
10
12
• Bitte drücken Sie den Boardhalter nach unten
• Please push the board holder down
• 4 x Foampad einkleben
• glue 4 x foam pad
Montage wandmontiertes elektrisch höhenverstellbares System für interaktive Projektoren
Assembly wallmounted electrical height adjustable system for interactive projectors
• 2 x Boardhalter unten mit 2 Löchern
• 4 x M4 x 16 mm Inbusschrauben
• 2 x M8 x 16 mm Inbusschraube
• 2 x M8 Unterlegscheibe
• 2 x M8 selbstsichernde Mutter
• 2 x bottom board holder with 2 holes
• 4 x M4 x 16 mm allen head screw
• 2 x M8 x 16 mm allen head screw
• 2 x M8 washer
• 2 x M8 selocking nut
push down
