Conceptronic CNB90 Manuel utilisateur

NEDERLANDS

Conceptronic CNB90

Gebruiksaanwijzing

Gefeliciteerd met uw nieuwe

Conceptronic 90 Watt universele notebooklader.

In deze gebruiksaanwijzing vindt u stap-voor-stap instructies voor installatie en gebruik van de

Conceptronic 90 Watt universele notebooklader.

Als u meer informatie of ondersteuning voor uw product nodig heeft, kunt u het beste naar onze Service &

Support website op www.conceptronic.net gaan en een van de volgende mogelijkheden kiezen:

FAQ : Database met veel gestelde vragen

Downloads : Gebruiksaanwijzingen, stuurprogramma's, firmware en overige downloads

Contact : Contact opnemen met Conceptronic Support

Voor algemene informatie over Conceptronic producten gaat u naar de Conceptronic website op

www.conceptronic.net.

1. Inhoud verpakking

U vindt de volgende items in de verpakking van de Conceptronic 90 Watt universele notebooklader:

Conceptronic 90 Watt universele notebooklader (CNB90)

Netsnoer

10 verschillende notebookconnectors (zie Appendix B aan het einde van deze gebruiksaanwijzing)

Deze meertalige gebruiksaanwijzing

Garantiekaart en boekje CE-verklaring

2. Product eigenschappen

Netlader voor uw notebook of USB-apparaat

Instelbare uitgangsspanning

Universeel, geschikt voor alle notebooks tot 90 Watt

Ingebouwde beveiliging tegen overbelasting, kortsluiting en oververhitting

NEDERLANDS

3. Plaats van de onderdelen

In de onderstaande afbeelding worden de verschillende onderdelen van de notebooklader aangegeven:

Nr.

Beschrijving

AC lichtnetingang:

Lichtnetaansluiting om het netsnoer op de notebooklader aan te

sluiten.

Aan/uit lampje:

Geeft de status van de notebooklader aan.

Uit

De notebooklader krijgt geen stroom.

Aan

De notebooklader staat aan en is klaar voor gebruik.

USB-aansluiting:

USB-aansluiting om uw USB-apparaten op te laden.

Voltagekeuze:

Met deze selectieknop kiest u de gewenste uitgangsspanning van uw

notebooklader.

Notebookaansluiting:

Aansluiting voor de meegeleverde notebookaansluitingen.

NEDERLANDS

4. Uw notebooklader gebruiken

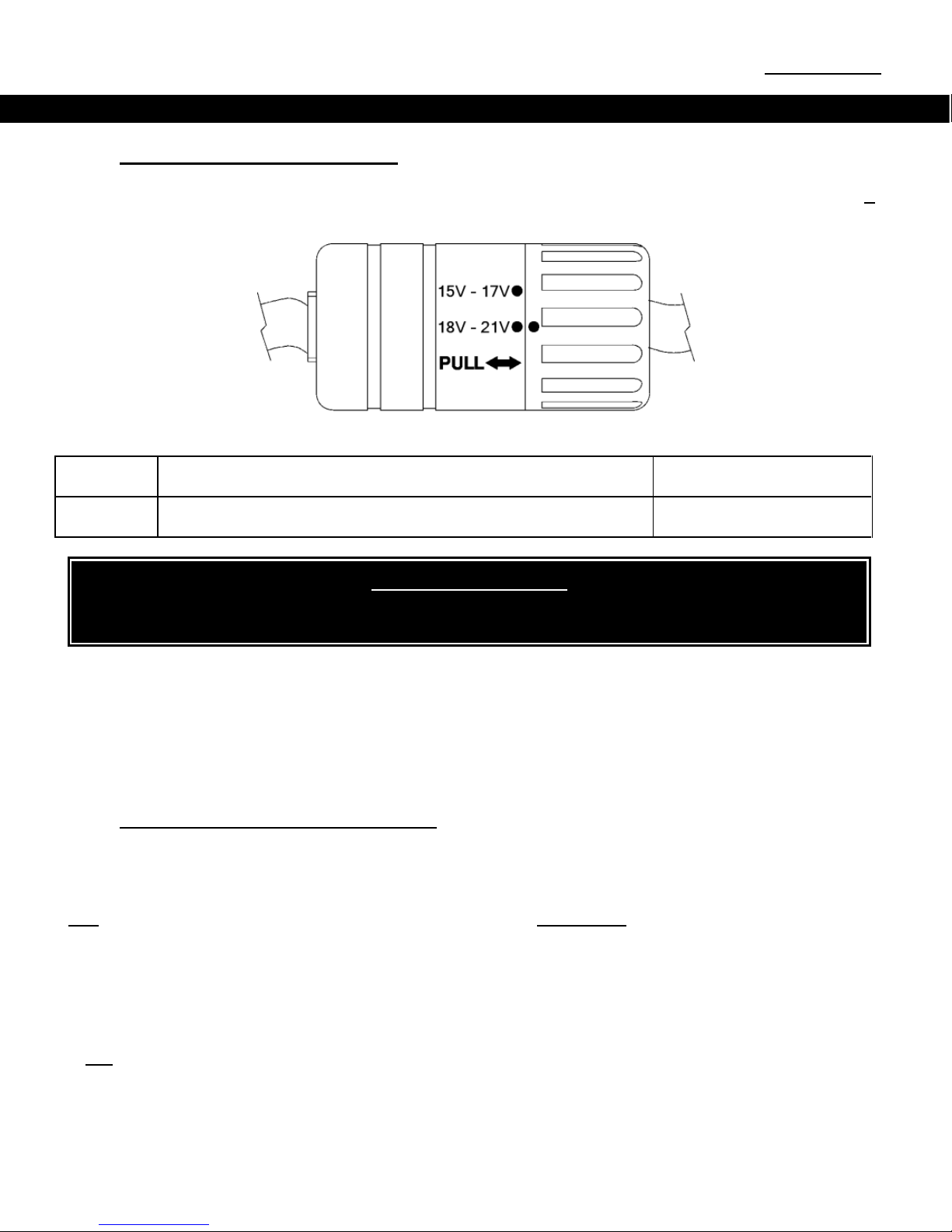

4.1 Het gewenste voltage instellen

Voordat u de notebooklader gebruikt, moet u het gewenste voltage instellen met de spanningselector [D]

van de notebooklader. Hieronder vindt u een afbeelding van de spanningselector:

U kunt de volgende voltages instellen:

15V –17V

Geschikt voor alle notebooks met de volgende ingangsvoltages:

15V - 15,5V - 16V –

16,5V –17V

18V –21V

Geschikt voor alle notebooks met de volgende ingangsvoltages:

18V - 18,5V - 19V –

19,5V - 20V - 20,5V - 21V

Voltage voor uw notebook instellen:

Trek de spanningselector uit.

Draai de spanningselector naar het juiste voltage.

Druk de spanningselector weer in.

4.2 Uw notebookaansluiting selecteren

Nadat u het voltage voor uw notebook heeft ingesteld, moet u de juiste notebookaansluiting kiezen. De

notebooklader wordt geleverd met 10 verschillende aansluitingen.

Tip: U vindt een overzicht van de notebookaansluitingen in Appendix B aan het einde van deze

gebruiksaanwijzing, samen met een overzicht van notebookmerken. Een volledig overzicht van

compatibele notebooks vindt u op de Conceptronic website.

Kies een van de 10 bij uw notebooklader meegeleverde notebookaansluitingen.

Zet de notebookaansluiting op de kabel van de notebooklader.

NB: De notebookaansluiting kan maar op één manier op de kabel van de lader worden gezet!

! WAARSCHUWING !

Zorg dat u het juiste voltage voor uw notebook instelt!

Als u een verkeerd voltage instelt, kan uw notebook defect raken!

NEDERLANDS

4.3 Uw notebook van stroom voorzien

Nadat u het juiste voltage heeft ingesteld en de juiste notebookaansluiting heeft geplaatst, kunt u gebruik

maken van de notebooklader om uw notebook op te laden.

Sluit de kabel van de notebooklader via de geplaatste notebookaansluiting aan op de DC

gelijkstroomingang van uw notebook.

Sluit het netsnoer aan op de AC-ingang van de netlader en op een stopcontact.

Het aan/uit-lampje van de notebooklader gaat aan om aan te geven dat de notebooklader in gebruik is.

Uw notebook krijgt nu stroom van de notebooklader en de batterij van uw notebook wordt opgeladen.

4.4 USB-apparaten opladen

Aan de linkerzijkant van de notebooklader zit een USB-poort. U kunt deze USB-poort gebruiken om uw

USB-apparaten op te laden, zoals hiervoor geschikte mobieltjes, camera's, MP3-spelers etc.

NB: De elektrische waarden van de USB-poort van de notebooklader zijn 5V en 0,5A. Deze zijn altijd

gelijk en hangen niet af van het voltage dat u heeft ingesteld voor uw notebook.

Doe de USB-oplaadkabel van uw apparaat in de USB-poort van uw notebooklader en in uw USB-apparaat.

Sluit het netsnoer aan op de AC-ingang van de netlader en op een stopcontact.

Het aan/uit-lampje van de notebooklader gaat aan om aan te geven dat de notebooklader in gebruik is.

Uw USB-apparaat wordt nu van stroom voorzien en/of opgeladen via de USB-poort van uw notebooklader.

Tip: U kunt de notebooklader en de USB-lader tegelijk gebruiken.

Veel plezier met uw

Conceptronic 90 Watt universele notebooklader!

ENGLISH

Conceptronic CNB90

User Manual

Congratulations on the purchase of your

Conceptronic 90 Watt Universal Notebook Adapter.

This User Manual gives you a step-by-step explanation how to install and use the Conceptronic 90 Watt

Universal Notebook Adapter.

When you need more information or support for your product, we advise you to visit our Service &

Support website at www.conceptronic.net/support and select one of the following options:

FAQ : Frequently Asked Questions database

Downloads : Manuals, Drivers, Firmware and more downloads

Contact : Contact Conceptronic Support

For general information about Conceptronic products visit the Conceptronic website at

www.conceptronic.net.

1. Package contents

The following items are present in the package of the Conceptronic 90 Watt Universal Notebook Adapter:

Conceptronic 90 Watt Universal Notebook Adapter (CNB90)

Power cable

10 different notebook charging tips (see Appendix B at the end of this manual)

This Multilanguage user manual

Warranty card & CE declaration booklet

2. Product features

Charge your notebook and/or USB device

Switchable output voltage

Universal, can be used for all notebooks up to 90W

Built-in protection against overload, short circuiting and overheating

ENGLISH

3. Device explanation

The device explanation picture below describes all elements of the notebook adapter:

Description

AC input:

AC input connection to connect the power cable to the notebook

adapter.

Power LED:

Show the power state of the notebook adapter.

Off

The notebook adapter is not powered.

The notebook adapter is powered and ready to use.

USB connector:

USB connector to charge your USB devices.

Voltage selector:

Selector to set the output voltage for your notebook adapter.

Tip connector:

Connector for one of the notebook tips included with the notebook

adapter.

ENGLISH

4.Using your notebook adapter

4.1 Select your voltage range

Before you can use your notebook adapter, you need to select the correct voltage range with the voltage

selector [D] of the notebook adapter. Below you see a close-up of the voltage selector:

You can select the following voltage ranges:

15V –17V

Suitable for all notebooks with the following input voltages:

15V - 15.5V - 16V –

16.5V - 17V

18V –21V

Suitable for all notebooks with the following input voltages:

18V - 18.5V - 19V –

19.5V - 20V - 20.5V - 21V

Select the voltage range for your notebook:

Pull the voltage selector.

Rotate the voltage selector to the correct voltage range.

Push the voltage selector back to the original position.

4.2 Select your notebook tip

After setting up the voltage range for your notebook, the following step is to select the correct notebook

tip for your notebook. There are 10 tips included with the notebook adapter.

Tip: The tip list can be found in Appendix B at the end of this manual, together with a notebook brand

list. A complete list of compatible notebook types can be found on the Conceptronic website.

Select one of the 10 tips included with your notebook adapter.

Connect the tip to the tip connector of the notebook adapter.

Note: The tip can only be connected in 1 way to the tip connector!

! WARNING !

Make sure you set the correct voltage range for your notebook!

If you select the wrong voltage range, you can damage your notebook!

ENGLISH

4.3 Power your notebook

When you have set the correct voltage range and connected the correct tip, you can start using the

notebook adapter to charge your notebook.

Connect the notebook adapter cable with the connected tip to the DC input of your notebook.

Connect the power cable to the AC input of the notebook adapter and to a free wall outlet.

The power LED on the notebook adapter will turn on, indicating that the notebook adapter is in use.

Your notebook is now powered by the notebook adapter and your notebook battery is being charged.

4.4 Charging USB devices

On the side of the notebook adapter, there is an USB port. This USB port can be used to charge your USB

devices, like USB charged mobile phones, cameras, MP3 players, etc.

Note: The output of the USB port of the notebook adapter is 5V, 0.5A. This output is always the same, no

matter which voltage you have set for your notebook.

Connect the USB charging cable of your device to the USB port of your notebook adapter and to your

USB device.

Connect the power cable to the AC input of the notebook adapter and to a free wall outlet.

The power LED on the notebook adapter will turn on, indicating that the notebook adapter is in use.

Your USB device will now be powered and/or charged by the USB port of the notebook adapter.

Tip: You can use the notebook adapter and USB charger at the same time.

Enjoy the use of your

Conceptronic 90 Watt Universal Notebook Adapter!

ESPAÑOL

CNB90 de Conceptronic

Manual de usuario

Felicidades por la compra de su

adaptador universal de 90W para portátiles de Conceptronic.

Este manual de usuario le ofrece una descripción paso a paso acerca de cómo instalar y utilizar el

adaptador universal de 90W para portátiles de Conceptronic.

Si necesita más información o soporte técnico acerca de su producto, le recomendamos que visite nuestra

página web de Servicio y Soporte www.conceptronic.net/support y seleccione una de las siguientes

opciones:

FAQ : Base de datos con las preguntas más frecuentes (FAQ)

Descargas : Manuales, drivers, firmware y otras descargas

Contacto : Contactar con el servicio técnico de Conceptronic

Para información general sobre los productos de Conceptronic, visite la página web de Conceptronic

www.conceptronic.net.

1. Contenido del paquete

El paquete del adaptador universal de 90W para portátiles de Conceptronic contiene los elementos

siguientes:

Adaptador universal de 90W para portátiles de Conceptronic (CNB90).

Cable de alimentación

10 clavijas eléctricas diferentes para carga de portátil (vea el Anexo B al final de este manual).

Este manual del usuario en varios idiomas.

Tarjeta de garantía y folleto de declaración de conformidad de la CE.

2. Características del producto

Cargue su portátil y/o sus dispositivos USB.

Voltaje de salida seleccionable.

Universal, puede utilizarse para todos los portátiles de hasta 90W.

Incorpora protección contra sobrecarga, cortocircuito y sobrecalentamiento.

ESPAÑOL

3. Descripción del adaptador

La imagen siguiente describe todos los elementos del adaptador para portátiles:

Nº

Descripción

Entrada de AC:

Conexión de entrada de corriente alterna (AC) para conectar el

cable de alimentación al adaptador.

LED alimentación:

Muestra el estado de la alimentación del adaptador.

OFF

El adaptador no está enchufado a la corriente.

El adaptador está enchufado y listo para ser utilizado.

Conector USB:

Conector USB para cargar sus dispositivos USB.

Selector de voltaje:

Selector para seleccionar el voltaje de salida del adaptador.

Conector para clavija:

Conector para una de las clavijas incluidas con el adaptador.

Autres manuels pour CNB90

Table des matières

Langues :

Autres manuels Conceptronic Adaptateur

Conceptronic

Conceptronic 128U Manuel

Conceptronic

Conceptronic CBT2NANO Manuel utilisateur

Conceptronic

Conceptronic CPNP200 Manuel utilisateur

Conceptronic

Conceptronic CHD2SUSB3 Manuel utilisateur

Conceptronic

Conceptronic ABBY17B Manuel utilisateur

Conceptronic

Conceptronic C100U Manuel utilisateur

Conceptronic

Conceptronic C150NANO Manuel utilisateur

Conceptronic

Conceptronic ABBY16B Manuel utilisateur

Conceptronic

Conceptronic CNB120 Manuel utilisateur

Conceptronic

Conceptronic EMRICK05B Manuel utilisateur

Conceptronic

Conceptronic CHD3SUSB3 Manuel utilisateur

Conceptronic

Conceptronic CIR4U Manuel utilisateur

Conceptronic

Conceptronic CNB65 Manuel utilisateur

Conceptronic

Conceptronic CBT200NANO Manuel utilisateur

Conceptronic

Conceptronic OZUL03BE Manuel utilisateur

Conceptronic

Conceptronic CNAPT40CAR Manuel utilisateur

Conceptronic

Conceptronic C54RU Manuel utilisateur

Conceptronic

Conceptronic CBT40NANO Manuel utilisateur

Conceptronic

Conceptronic C150UAND Manuel utilisateur

Conceptronic

Conceptronic CNB90V19T8 Manuel utilisateur

Conceptronic

Conceptronic C54U Manuel utilisateur

Conceptronic

Conceptronic CHD2SUSB3 Manuel utilisateur

Conceptronic

Conceptronic CTVDIGU2 Manuel utilisateur

Conceptronic

Conceptronic EMRICK04B Manuel utilisateur

Manuels Adaptateur populaires d'autres marques

PCB Piezotronics

PCB Piezotronics 090B274 Manuel utilisateur

Auvidea

Auvidea J20 Manuel du produit

Gossen MetraWatt

Gossen MetraWatt AT3-III E Manuel utilisateur

Akribis

Akribis ITF-21-BISS-MIT Manuel utilisateur

Tenda

Tenda W54U Manuel utilisateur

ROHO

ROHO AGILITY Manuel utilisateur

PROLiNK

PROLiNK WN2001 Manuel utilisateur

Hawking

Hawking HUF2 Manuel utilisateur

Airlink101

Airlink101 AWLC4030 Manuel utilisateur

NETGEAR

NETGEAR XAV101v1 - Powerline AV Ethernet Adapter Manuel utilisateur

Philips

Philips SWA4554S/10 Manuel utilisateur

JVC

JVC TS-C9D2B Manuel d'instructions

NETGEAR

NETGEAR A6100 Manuel utilisateur

D-Link

D-Link DWA-121 Manuel utilisateur

Philips

Philips SWA2037 Manuel utilisateur

Basalte

Basalte 0610-20 Manuel utilisateur

Yealink

Yealink EHS40 Manuel utilisateur

Balluff

Balluff BIC 1B0-IT1A7-Q40KFU-SM4A4A Manuel utilisateur
