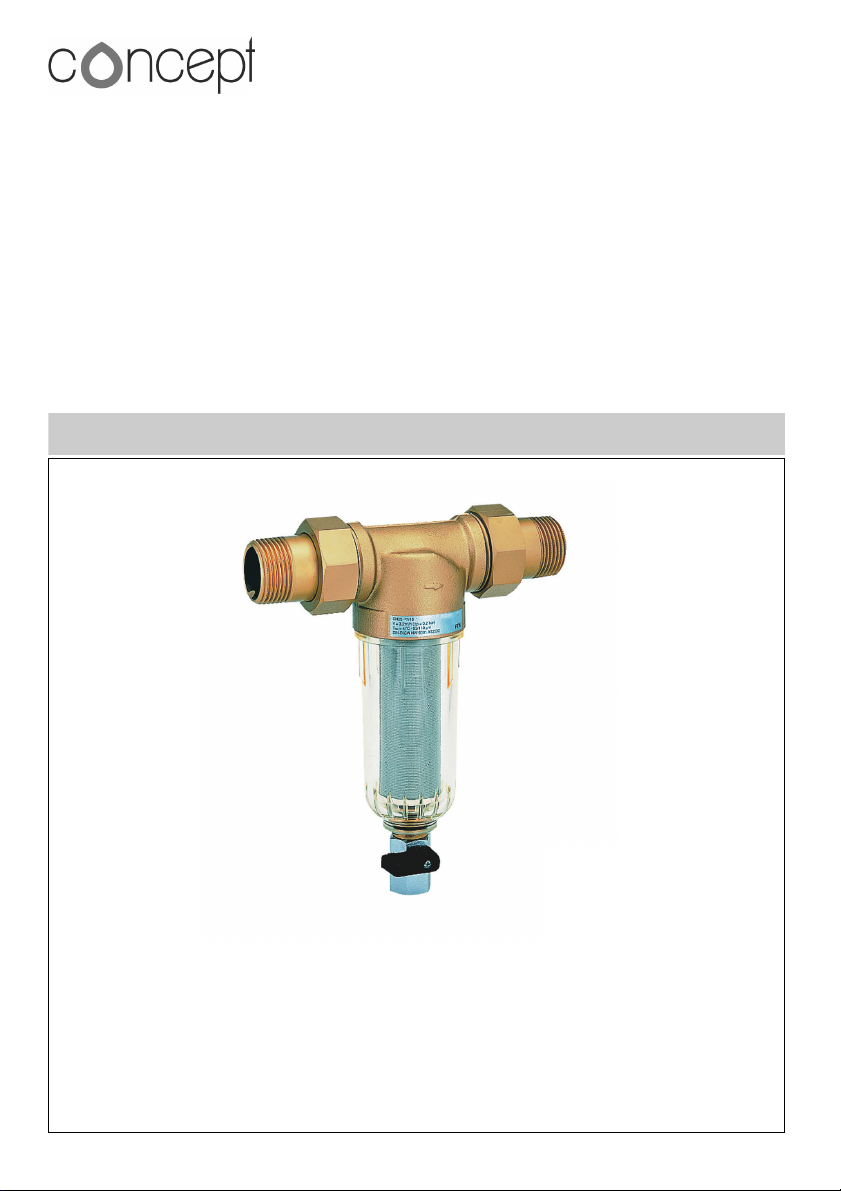

1 Biztonsági útmutató
1. Kövesse a telepítési útmutató utasításait
2. Használja a készüléket
• a rendeltetésének megfelelően
•megfelelőműszaki állapotban
• a gyártói előírásoknak megfelelően
3. Vegye figyelembe, hogy a készülék kizárólag a jelen
telepítési útmutatóban részletezett alkalmazások
esetén használható. Bármely más felhasználás nem
tekinthetőa követelményeknek megfelelőnek, és
garanciavesztéssel jár.
4. Felhívjuk figyelmét, hogy bármilyen szerelési,
üzembe helyezési, szervizelési és beállítási munkát
csak arra jogosult személy végezhet.
5. Azonnal szüntesse meg a készülékben keletkező
biztonságos üzemelést befolyásoló
meghibásodásokat.
2Műszaki adatok
Célzás: A szűrőivóvíz szerelésekhez alkalmas. Technológiai
folyamatban történőalkalmazás esetén a termék
megfelelőséget egyedileg igazolni szükséges.
3Opciók
4Szerelés
4.1 Telepítési útmutató
• Vízszintes vezetékszakaszba a szűrőpohárral lefelé
nézőpozícióban építendőbe
– Ez a pozíció biztosítja a szűrőoptimális
hatékonyságát
• A készülék elé és mögé szereljen be elzáró
szerelvényt
• Ezek a szelepek olyan szerelvények, amelyeket
rendszeresen karban kell tartani
• Biztosítsa a hozzáférhetőséget
– A szennyeződés mértéke jól látható a tiszta
szűrőcsészén
– Leegyszerűsíti a karbantartást és az ellenőrzést
• A beépítés helye fagymentes legyen, közvetlen
napsugárzás nem érheti
• Az EN 806-2 szabványnak megfelelően a szűrőt
közvetlenül a vízóra mögé kell beszerelni
• Az elárasztás elkerülése érdekében megfelelő
kapacitású csővezetéket és elfolyást kell biztosítani a
keletkezővíz elvezetésére
4.2 Szerelési útmutató
Javasoljuk a viszzacsapószelep beépítését a belépő
oldalra.
VIGYÁZAT!
Figyeljen oda a helyes áramlási irányra.
VIGYÁZAT!
Forrasztóvéges kiépítésnél szerelje le a
forrasztóvéget a szűrőről, mert a magas
hőmérséklet károsíthatja a szűrőbelsőalkatrészeit
1. A csővezetéket gondosan át kell öblíteni
2. Szerelje be a szűrőt
• Ügyeljen a megfelelőáramlási irányra
• Ügyeljenek a folyásirányra!
4.3 Az öblítési víz elvezetése
Az öblítővizet úgy kell a lefolyóba vezetni, hogy onnan
ne alakulhasson ki visszanyomás, illetve
visszaáramlás.
1. Vízelvezetés egy lefolyó tölcsérbe
2. Szabad lefolyó a meglévőpadlólefolyóban
* 4 bar belépőoldai nyomás esetén, 15 másodperces öblítési
időtartamnál
5Karbantartás
Az EN 806-5 szabvány előírása szerint a vízvezetéki
szerelvényeket évente ellenőrizni és szervizelni kell.
Mivel az összes karbantartási munkát egy telepítő
cégnek kell elvégeznie, ajánlott egy szervizszerződés
megkötése.
Az EN 806-5 szabványnak megfelelően a következő
intézkedések szükségesek:
5.1 Ellenőrzés
A lerakódott szennyeződések képesek a szűrőt eltömíteni.
Ennek eredményeként csökken a nyomás és a törölni
térfogatáram.
Közegek
Közvetítőközeg: Ivóvíz
Csatlakozók/méretek
Csatlakozó méretek: 1/2" - 1"
Nyomásértékek
Max. üzemi nyomás: 16 bar
Üzemi hőmérséklet
Közegmax.üzemihőmérséklete
a EN 1567 szerint:
30 °C
Specifikáció
Telepítési helyzet: Vízszintes, szűrőpohár
lefelé néz
Leírás Cikkszám
Menetes csatlakozók,
Szűrőszövet 100 μm
FF06-AAEDT
Szűrőméret Öblítési vízmennyiség* C (mm)
1/2" - 1“ 25 liter 20
