Comelit MMON024B Manuel utilisateur
MONITOR ART. MMON024B
Please read this manual thoroughly before use and keep it for future reference
1

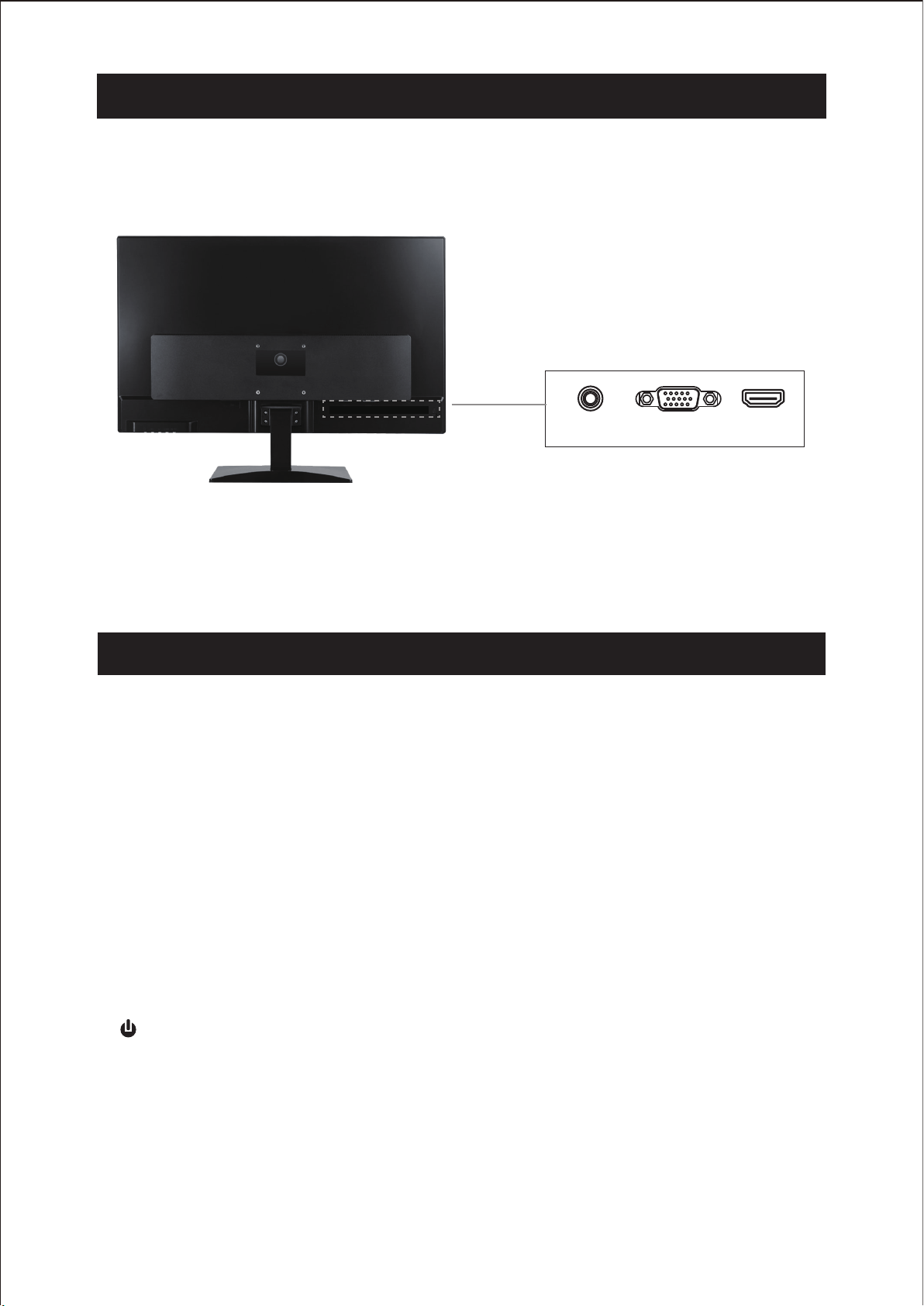

Connectors
Art. MMON024B
A. AUDIO INPUT: Phone Jack, Stereo
B. VGA INPUT: D-SUB 15 pins connector
C. HDMI INPUT: HDMI connector
HDMIVGAAUDIO
A B C
HDMI
VGA
AUDIO IN
Controls and indicators art. MMON024B
MENU button
Press the button to show the OSD main menu.
As a confirmation key during the OSD operation.
POWER LED Indication
Green - Power on
LED light off - Power off
Flash Green - Sleep mode (PC mode only)
SOURCE button
Press the button to show source menu.
Select HDMI and VGA input signal
UP button
Press the button to scrolling the cursor to desired function.
Press the buttons to increase the value of selected function in sub OSD menu
DOWN button
Press the button to scrolling the cursor to desired function.
Press the button to decrease the value of selected function in sub OSD menu
“” Power button
Press the button to turn ON or turn OFF the monitor
2
Mounting Guide art. MMON024B
Wall or Other Mounting with VESA Standard
CAUTION:the wall mount must be a minimum of five times the monitor’s net weight. To mount your
MONITOR to the wall or another surface, you need to purchase a VESA wall mount. Use four M4 x 8 mm
screws (not included) to attach the mount. The monitor mount VESA hole pattern is 75 mm x 75mm.
Note: Metric (M4 x 8 mm) is the type screw that should be used (do not use longer screws or the monitor
may be damaged).
1. Before mounting the monitor, remove the base riser (vertical portion of the base) by removing the two
screws at the top with a screwdriver. Then the base and the riser can be removed. In order to prevent
losing the two screws, we suggest replacing the screws in their original holes.
2. Attach the VESA mount (75mm x 75 mm) plate to the rear of the monitor and follow all of the
instructions provided with the mount to complete the mounting process.
SCREW
3
Specifications
NOTE: technical specifications are subject to change without notice.
Model
Panel size
Screen ratio
Viewing angle(L/R-U/D)
Dot pitch(H x V -mm)
Colors(Million)
Maximum brightness(cd/m2)
Power consumption(W）
Video input
Response time(ms)
Contrast ratio
Audio input/Audio output(speakers)
VESA Hole
Packing dimensions(L x H x P - mm)
Net Weight
Gross Weight
Accessory
MMON024B
23.8”
16:9
178 / 178
0.2745(H) ×0.2745(V)
16.7
250
＜30W
VGA,HDMI
5
1000:1
1/2 x 2W
75mm x 75mm
605*143*445mm
3.8KG
4.6KG
VGA cable,Power cable,User manual,Audio cable
Prima di utilizzare questo dispositivo, si prega di leggere attentamente questo manuale e di
conservarlo per future consultazioni
MONITOR ART. MMON024B
5
Connettori
Art. MMON024B
Controllie indicatori art. MMON024B
Pulsante SOURCE (sorgente video)
Premere il pulsante per visualizzare il menu Sorgente Video.
Selezionare tra gli ingressi video HDMI e VGA
Pulsante UP (su)
Premere il pulsante per spostare il cursore sulla funzione desiderata.
Premere il pulsante per incrementare il valore della funzione selezionata nel
sottomenu OSD.
Pulsante DOWN (giù)
Premere il pulsante per spostare il cursore sulla funzione desiderata.
Premere il pulsante per decrementare il valore della funzione selezionata nel
sottomenu OSD.
A. AUDIO INPUT (ingresso audio): Jack, Stereo
B. VGA INPUT (ingresso VGA): connettore D-SUB 15 pin
C. HDMI INPUT (ingresso HDMI): connettore HDMI
HDMIVGAAUDIO
A B C
HDMI
VGA
AUDIO IN
“ ”
Pulsante MENU
Premere il pulsante per visualizzare il menu principale OSD.
Premere il pulsante per confermare le modifiche effettuate.
pulsante di Alimentazione
Premere il pulsante per accendere/spegnere il monitor
Led verde indicatore dell’alimentazione
Led acceso –monitor acceso
Led spento –monitor spento
Led acceso lampeggiante – modalità “Sleep” (solo se collegato a PC)
6
Guida al montaggio art. MMON024B
Montaggio a muro con fissaggio standard VESA
Attenzione:la parete su cui viene fissato il monitor deve pesare minimo 5 volte il peso netto del
monitor . Per fissare il monitor a parete è necessario acquistare un fissaggio a standard VESA. Utilizzare viti
M4 x 8 mm (non incluse). Il modello del fissaggio VESA deve essere quello con i fori di fissaggio distanti 75
mm x 75 mm.
Nota: utilizzare solo viti di tipo metrico (M4 x 8 mm) (NON utilizzare viti più lunghe per non danneggiare il
monitor!).
VITI
1. Prima di montare il monitor, rimuovere la parte verticale della base svitando le 2 viti in alto con un
cacciavite. Ora la base e la sua parte verticale posso essere smontate. Per evitare di perdere le viti,
riavvitarle nella loro posizione originale.
2. Attaccare la placca del fissaggio VESA (75 mm x 75mm) sul retro del monitor e seguire le
istruzioni allegate al fissaggio.
7
Specifiche tecniche
NOTA: le specifiche tecniche sono soggette a variazioni senza preavviso
Model
Panel size
Screen ratio
Viewing angle(L/R-U/D)
Dot pitch(H x V -mm)
Colors(Million)
Maximum brightness(cd/m2)
Power consumption(W）
Video input
Response time(ms)
Contrast ratio
Audio input/Audio output(speakers)
VESA Hole
Packing dimensions(L x H x P - mm)
Net Weight
Gross Weight
Accessory
MMON024B
23.8”
16:9
178 / 178
0.2745(H) ×0.2745(V)
16.7
250
＜30W
VGA,HDMI
5
1000:1
1/2 x 2W
75mm x 75mm
605*143*445mm
3.8KG
4.6KG
VGA cable,Power cable,User manual,Audio cable
