GUIDA RAPIDA

ART. AHDVR040B-AHDVR080B-AHDVR160B

ART. AHDVR042B-AHDVR082B-AHDVR162B

ART. AHDVR0320A

ART. AHDVR043A-AHDVR083A-AHDVR163A

ART. AHDVR045A-AHDVR085A-AHDVR165A

Leggere questo manuale prima dell’uso e conservarlo per consultazioni future

Installazione del disco rigido

Prima dell'uso, accertarsi di installare l'unità disco rigido (HDD).

Descrizione dei pannelli

Descrizione pannello anteriore art. AHDVR040B, AHDVR042B, AHDVR043A, AHDVR045A

1. PW: led di alimentazione 9. PTZ: tasto PTZ

2. 1 –4: tasti pieno schermo CH1 –CH4 10. ESC: tasto Esci

3. Tasto QUAD 11. MENU: tasto menu

4. Led di stato, riservato 12. ▲▼◄►: tasti direzionali

5. Led HDD 13. : tasto di conferma

6. Tasto FN 14. Ricevitore IR

7. PLAY: tasto riproduzione 15. N.C.

8. REC: tasto registrazione manuale

1. Smontare le viti di fissaggio della

copertura superiore del dispositivo.

2. Collegare il cavo dati del disco rigido.

3. Collegare il cavo di alimentazione del

disco rigido.

4. Collocare il disco rigido nella posizione

corrispondente all'interno dell'apparecchio.

5. Fissare le viti del disco rigido.

6. Fissare le viti della copertura superiore.

Descrizione pannello anteriore art. AHDVR080B, AHDVR082B, AHDVR083A, AHDVR085A

1. Led HDD 8. REC: tasto registrazione manuale

2. Led di stato, riservato 9. PLAY: tasto riproduzione

3. 1 –8: tasti pieno schermo CH1 –CH8 10. ESC: tasto Esci

4. ▲▼◄►: tasti direzionali 11. MENU: tasto menu

5. PW: led di alimentazione 12. : tasto di conferma

6. Ricevitore IR 13. N.C.

7. Tasto QUAD

Descrizione pannello anteriore art. AHDVR160B, AHDVR162B, AHDVR163A, AHDVR165A

1. Led HDD 8. REC: tasto registrazione manuale

2. Led di stato, riservato 9. PLAY: tasto riproduzione

3. Tasti pieno schermo 10. ESC: tasto Esci

4. ▲▼◄►: tasti direzionali 11. MENU: tasto menu

5. PW: led di alimentazione 12. : tasto di conferma

6. Ricevitore IR 13. N.C.

Descrizione pannello anteriore art. AHDVR0320A

1. Led HDD 8. PLAY: tasto riproduzione

2. Led di stato, riservato 9. PTZ: tasto PTZ

3. Tasti pieno schermo 10. MULTI: tasto multischermo

4. ▲▼◄►: tasti direzionali 11. ESC: tasto uscita

5. PW: led di alimentazione 12. MENU: tasto per l'accesso al menu

6. Ricevitore IR 13. N.C.

7. REC: tasto registrazione manuale

Descrizione pannello posteriore

LAN: porta Ethernet 10/100 Mbit/sec. DC12V: connettore alimentazione 12 Vcc

VGA: connettore uscita video VGA uscita video HDMI

USB: connettori USB Audio IN/Audio OUT: connettori ingressi/uscita audio

ALARM: ingressi/uscita di allarme VIDEO IN: ingressi video

Accensione/Spegnimento

Verificare che la tensione AC disponibile corrisponda a quella del DVR. Accertarsi inoltre che alla presa elettrica

del DVR sia collegato un cavo di alimentazione provvisto della corretta messa a terra. Dopo aver acceso

l'alimentazione, il dispositivo si avvia e il LED【POWER】si illumina. Se la spia luminosa di stato sul pannello

lampeggia, indica una condizione normale.

Dopo l'avvio del dispositivo, l'interfaccia di anteprima è immediatamente visibile. In tale interfaccia sono

visualizzati data e ora del sistema e nome del canale

Nota: non è presente una password predefinita, è sufficiente fare clic su "OK" per accedere

direttamente al menu.

Introduzione al menu principale

Premere il tasto MENU o il tasto destro del mouse per visualizzare il menu principale. Il menu principale è

costituito dai seguenti componenti:

Suddivisione schermo: è possibile selezionare la modalità di anteprima.

Menu di scelta rapida: Configurazione, Riproduzione video, Backup video, Regolazione colore, Modalità

canale, Controllo PTZ, Registrazione manuale, Volume, Procedura guidata e Uscita dal sistema.

Modalità canale

Nel menu di scelta rapida, selezionare "Modalità canale". In questo menu è possibile, tramite la barra di

scorrimento e i box di selezione [1], selezionare la modalità dei canali che verranno connessi al DVR

(telecamere AHD, telecamere Analogiche, telecamere TVI, telecamere IP della serie Easy). Per aggiungere

automaticamente le telecamere IP della serie Easy, cliccare successivamente il pulsante "Aggiungi IPCAM" [2].

Configurazione

Nel menu di scelta rapida, selezionare "Configurazione" la cui interfaccia comprende una serie di sotto-menu.

Sono compresi i seguenti elementi: Generali, Registrazione, Rete, Impostazione canale, Sistema.

Generali

Selezionando "Generali" è possibile passare alla relativa pagina di interfaccia comprendente i seguenti

parametri.

Logout automaticao: se abilitata il DVR effettua automaticamente la disconnessione in assenza di attività

entro 10 minuti. Nel caso sarà necessario effettuare nuovamente l'accesso.

Buzzer: Abilita: la pressione di un tasto sul telecomando o sul pannello anteriore genera un riscontro acustico;

Disabilita: non viene emesso alcun suono.

Lingua: consente di selezionare la lingua.

Standard: sono disponibili PAL e NTSC.

Selezionando "Impostazioni orario" è possibile passare alla relativa pagina di interfaccia comprendente i

seguenti parametri.

Formato data: AAAA/MM/GG, GG/MM/AAAA, MM/GG/AAAA

Data del sistema

Orario del sistema

Dopo aver completato le impostazioni, fare clic su "OK" per salvarle. Fare clic su "Annullare" per uscire senza

salvare le impostazioni effettuate.

Registrazione

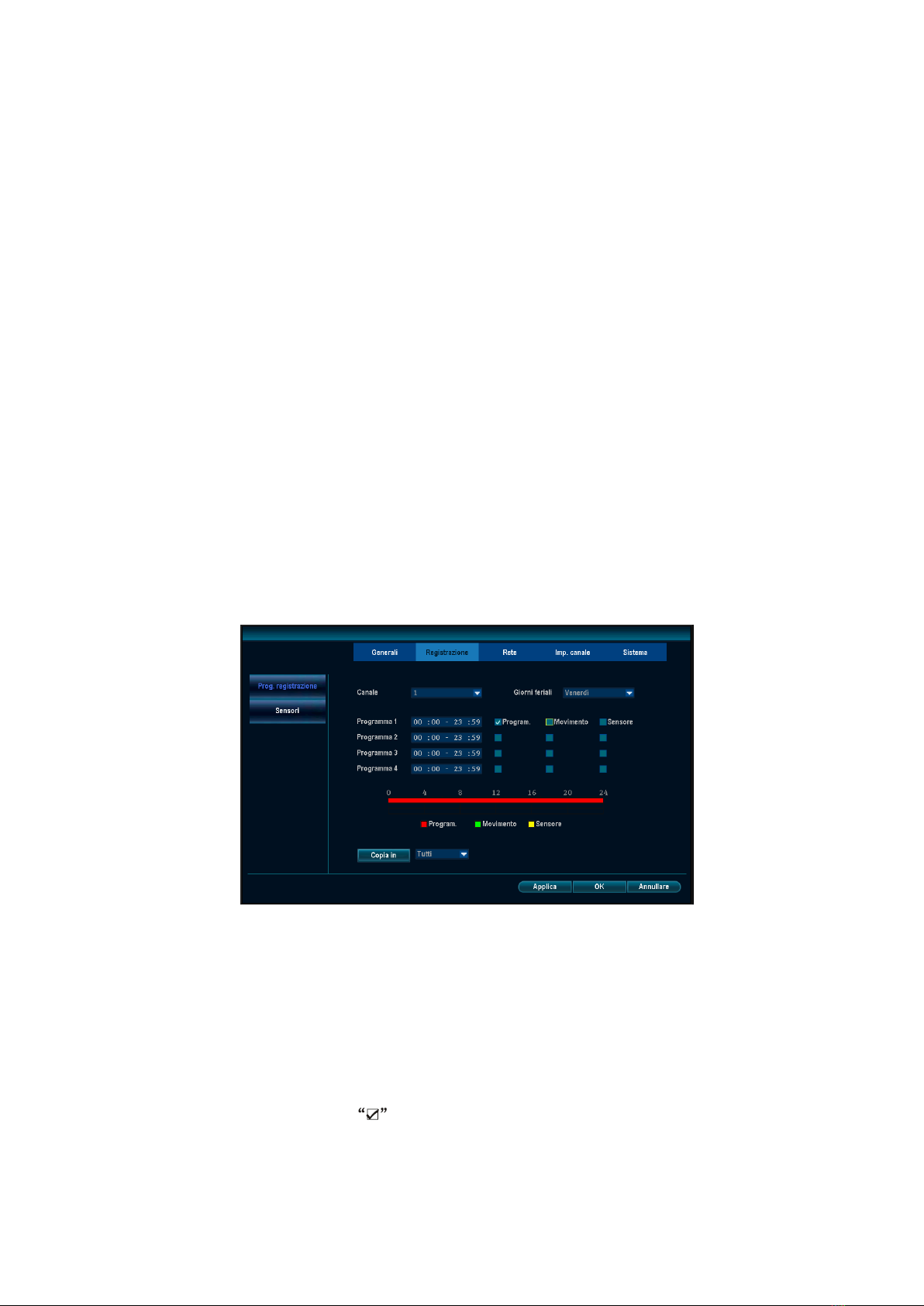

In Configurazione selezionare "Registrazione".

Canale: è possibile selezionare il canale di destinazione, facendo clic sulla corrispondente casella di selezione.

Giorni feriali: selezionare il giorno della settimana in base alle proprie esigenze; "GIORNALIERA" indica che

la registrazione è effettuata tutti i giorni.

Tramite le apposite caselle disponibili è possibile selezionare diversi orari di registrazione e le relative modalità

di registrazione. La registrazione di tipo "Programmata" (basata sull'orario) è indicata in colore rosso, la

registrazione di tipo "Movimento" (rilevamento del movimento) in colore verde e quella di tipo "Sensore"

(relativa a un sensore) in colore giallo; indica la selezione del parametro corrispondente e "□" il caso

opposto. Il periodo di programmazione della registrazione è rappresentato graficamente con una barra

corrispondente all'intervallo [0~24] ore.

Copia in: selezionare il canale di destinazione nell'apposito campo a destra del pulsante "Copia in" e fare clic

sul tale pulsante e su ''OK". Il sistema procede quindi a copiare le impostazioni del canale corrente sul canale di

destinazione. Fare clic sul pulsante "Annullare" per non salvare le impostazioni effettuate e uscire.

Rete

In Configurazione selezionare "Rete".

DHCP: selezionare il protocollo DHCP per ottenere automaticamente l'indirizzo IP. indica l'attivazione del

parametro, "□" indica il caso opposto.

ESee (P2P): dopo aver effettuato correttamente il collegamento a Internet , fare clic su Esee (P2P)" e

salvare l'impostazione, si otterrà un ID (identificativo) Esee. Con tale ID è possibile effettuare il controllo remoto

del DVR tramite il sito www.dvrskype.com oppure www.e-seenet.com. Si tratta di DDNS gratuiti, non è

necessario applicare il nome di dominio di un server.

Indirizzo IP: è necessario che l'indirizzo IP sia unico e non sia in conflitto con host o workstation nello stesso

segmento di rete.

Subnet Mask: utilizzata per differenziare il segmento di rete.

Gateway: per stabilire la comunicazione tra i diversi segmenti di rete è necessario impostare l'indirizzo di

gateway.

MAC address: indirizzo MAC del dispositivo.

DNS primario: indirizzo IP del DNS primario.

Porta Web: numero di porta utilizzato per l'accesso da browser (IE); il valore predefinito è "80".

DDNS: consente di utilizzare un servizio DNS dinamico tra quelli supportati.

In "Rete" fare clic su "DDNS" per accedere alla relativa interfaccia di impostazione.

Abilita: indica l'avvio del servizio DDNS; "□" indica il relativo arresto.

Selezionare il corrispondente server di rete e immettere nome utente e password e nome di dominio

Dopo aver completato le impostazioni, fare clic su '"OK " per salvare le modifiche effettuate e uscire oppure fare

clic su "Annullare" per uscire.

Manuale d'uso del servizio Esee

1. Collegare il DVR in rete, accertandosi del corretto funzionamento della rete.

2. Per la visualizzazione in remoto su computer, collegarsi al sito www.dvrskype.com oppure

www.e-seenet.com

N.B.: impostazione di Internet Explorer. Se al primo utilizzo il programma non può essere installato,

effettuare la seguente impostazione: Opzioni Internet Sicurezza-Internet Livello personalizzato 

attivare tutti i Controlli Active X e plug-in, quindi fare clic su OK.

3. Andare sul sito www.dvrskype.com oppure www.e-seenet.com, immettere il numero ID visibile in basso a

destra sul monitor collegato al DVR, nome utente e password (che coincidono con nome utente e

password di accesso al DVR)

Nota: il nome utente predefinito è admin e non è impostata alcuna password.

Visualizzatore video remoto

Una volta effettuato il collegamento, il visualizzatore video remoto mostra i seguenti elementi: finestra di

anteprima, pannello di controllo PTZ, modalità di anteprima, opzione stream, attivazione/disattivazione canali,

impostazione, configurazione, riproduzione, disconnessione utente come illustrato nella seguente figura:

Apertura anteprima: nella finestra di anteprima, fare clic con il pulsante sinistro del mouse, selezionare il canale

di destinazione (il colore rosso indica che il canale è selezionato). Nella tabella di attivazione/disattivazione

canali, è possibile fare clic su ciascun canale per aprirlo o chiuderlo, per es.: attivato;

disattivato

Modalità di anteprima: è possibile fare clic sui pulsanti per selezionare la modalità oppure doppio

clic sul canale per la modalità di anteprima a singolo canale o per passare alla modalità multi-canale.

NOTA: per la visione da smartphone (con OS Android o iOS) delle immagini di questa serie di DVR,

utilizzare la app denominata “Comelit View S” che è liberamente scaricabile dai rispettivi store (Apple

Store e Play Store) e che deve essere impiegata anche per dispositivi Tablet.
