Cobra FM 405 Manuel utilisateur
Idee nell'elettronica
Antenna amplificata
per sintonizzatore radio
Amplified antenna
for radio tuner
Antenne amplifiée
pour radio tuner
mod. FM 405
MANUALE D'USO
INSTRUCTION MANUAL
MODE D'EMPLOI
®
Mod. FM 405 Manuale d’uso
© Cobra SpA 2004-2007 Rev. 0707
2
Antenna amplificata per sintonizzatore radio
mod. FM 405
L'antenna FM 405 della COBRA è la soluzione ideale per ricevere tutte
le stazioni radio FM della vostra zona. FM 405 dispone di una serie di
led che indicano l’accensione ed il livello di guadagno. L’antenna è di
immediata installazione e di facile utilizzo. Inoltre, un elegante design
Italiano la rende adatta a qualsiasi tipo di arredamento.
INSTALLAZIONE E COLLEGAMENTI
Collegate il cavo di alimentazione dell’antenna ad una presa rete
230V c.a.: il led frontale si accende indicando che l'amplificatore
dell'antenna è attivo.
Se il vostro sintonizzatore è dotato di ingresso antenna a 75
coassiale, collegate il cavo antenna all’ingresso del sintonizzatore
(se necessario, utilizzate l’adattatore maschio-maschio in dotazione).
Se il vostro sintonizzatore è dotato di ingresso antenna a 75 con
collegamenti a vite, tagliate lo spinotto del cavo antenna, sguainate
il cavo e collegatelo ai relativi ingressi.
I
Mod. FM 405 Manuale d’uso
© Cobra SpA 2004-2007 Rev. 0707
3
Se il vostro sintonizzatore è dotato di ingresso antenna bilanciato
a 300 , effettuate il collegamento utilizzando il traslatore di
impedenza in dotazione.
COME POSIZIONARE L’ANTENNA
Dopo avere effettuato i collegamenti
sopra descritti, posizionate l’antenna
FM 405 in funzione di quanto indicato di
seguito:
¾Ricezione omnidirezionale
Per la ricezione omnidirezionale
(cioè per ricevere tutti i segnali FM
disponibili nella vostra zona)
l’antenna FM 405 deve essere
tenuta in posizione verticale: per
dare stabilità verticale all’antenna
aprite i piedini rossi posti alla base,
facendoli ruotare di 180°.
¾Ricezione direzionale
Per la ricezione direzionale (cioè per concentrarsi sulla ricezione di
una specifica stazione radio) l’antenna FM 405 deve essere tenuta
in posizione orizzontale: affinché l’antenna sia posizionata in modo
allineato, aprite l’apposito sportellino posto sul retro.
Mod. FM 405 Manuale d’uso
© Cobra SpA 2004-2007 Rev. 0707
4
REGOLAZIONE DEL GUADAGNO
L’antenna FM 405 dispone di guadagno regolabile:
per aumentare il guadagno ruotate la manopola rossa GAIN in senso
orario (+): la scala dei led rossi si accende in proporzione al livello di
guadagno impostato;
per ridurre il guadagno ruotate la manopola rossa GAIN in senso
anti-orario (-): la scala dei led rossi si riduce in proporzione al livello
di guadagno impostato (quando il guadagno è “zero” rimane acceso
solo il led verde).
CARATTERISTICHE TECNICHE
Guadagno max. 19 dB (regolabile)
Frequenza di ricezione 88 ÷ 108 MHz
Indicatori 1 led verde + 5 led rossi
Figura di rumore 3 dB
Alimentazione 230Vc.a. - 50 Hz
Dimensioni cm. 42 (alt.) x 5 (largh.) x 11 (prof.)
Peso g. 300
Design Italiano Walter’ Capp
AVVERTENZE
-Prima di collegare l’antenna alla rete, assicurarsi che la tensione di rete corri-
sponda a quanto segnalato sull'apparecchio
-Nel caso in cui l’antenna non sia utilizzata per un lungo periodo, togliere il
collegamento a rete.
-Non esporre l’antenna a pioggia o umidità, né porla a contatto con l’acqua.
-Non esporre l’antenna alla luce diretta del sole, né posizionarla vicino a fonti di calore.
-Assicurare la ventilazione dell’antenna lasciandola libera da ostruzioni.
-Tenere il prodotto al di fuori della portata dei bambini.
Mod. FM 405 Manuale d’uso
© Cobra SpA 2004-2007 Rev. 0707
5
Amplified FM antenna for radio tuner
mod. FM 405
FM 405 antenna by COBRA is the best solution to receive all the FM
radio signals of your area. FM 405 has a group of led showing power on
and gain level. FM 405 is very practical and easy to use. Moreover,
thanks to its smart Italian design it can be placed among any kind of
furnishings.

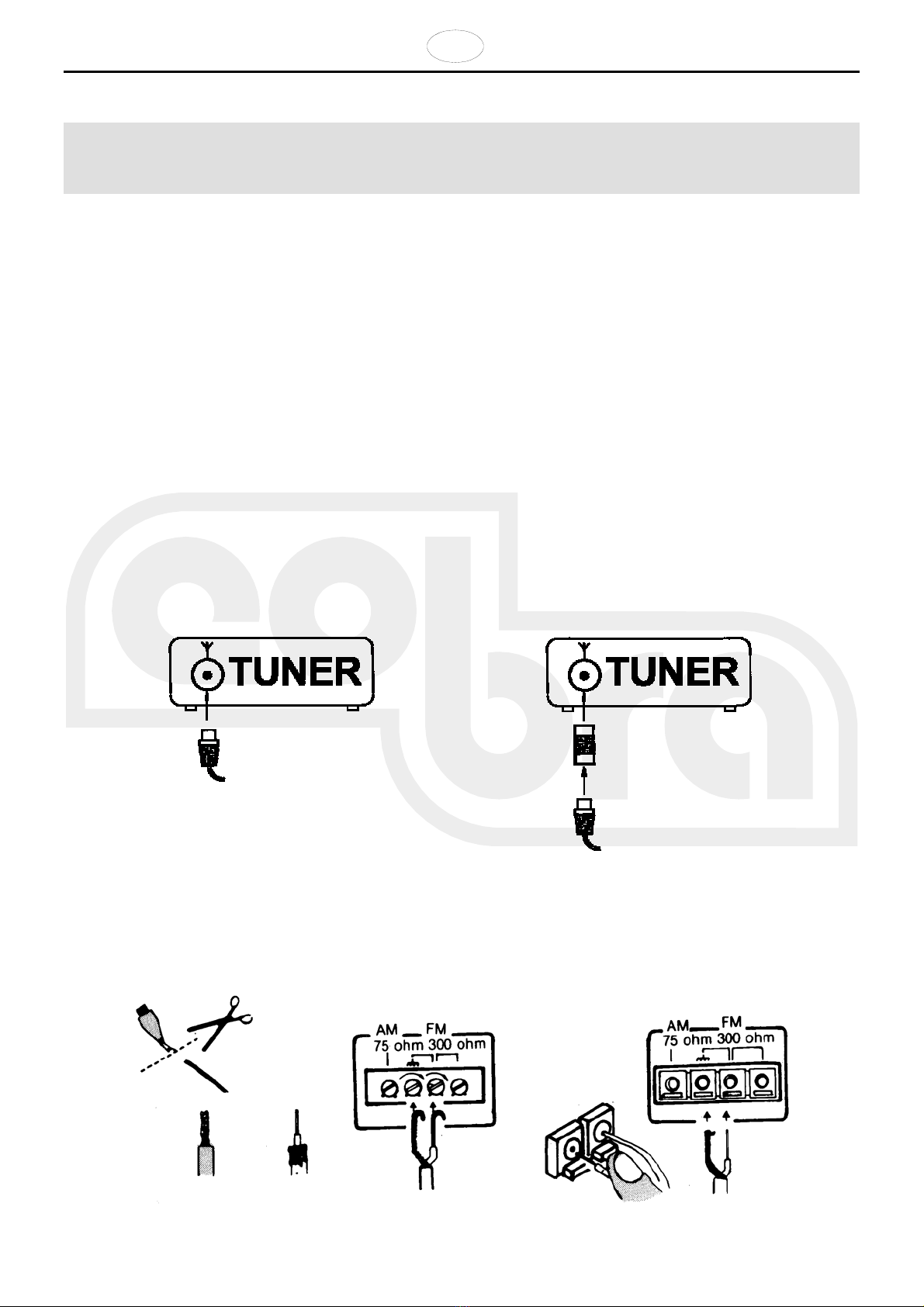

SETTING AND CONNECTIONS
Connect the power cable of the antenna to the 230V AC wall socket:
the front led lights up showing that the antenna is working.
If your tuner has a coaxial 75 input, connect the antenna cable
directly to the input socket of your tuner (if necessary, use the
enclosed male-male adaptor).
If your tuner has a 75 input with screw connection, cut off the
plug of the antenna cable, unsheathe the cable and connect it to the
corresponding input.
GB
Mod. FM 405 Manuale d’uso
© Cobra SpA 2004-2007 Rev. 0707
6

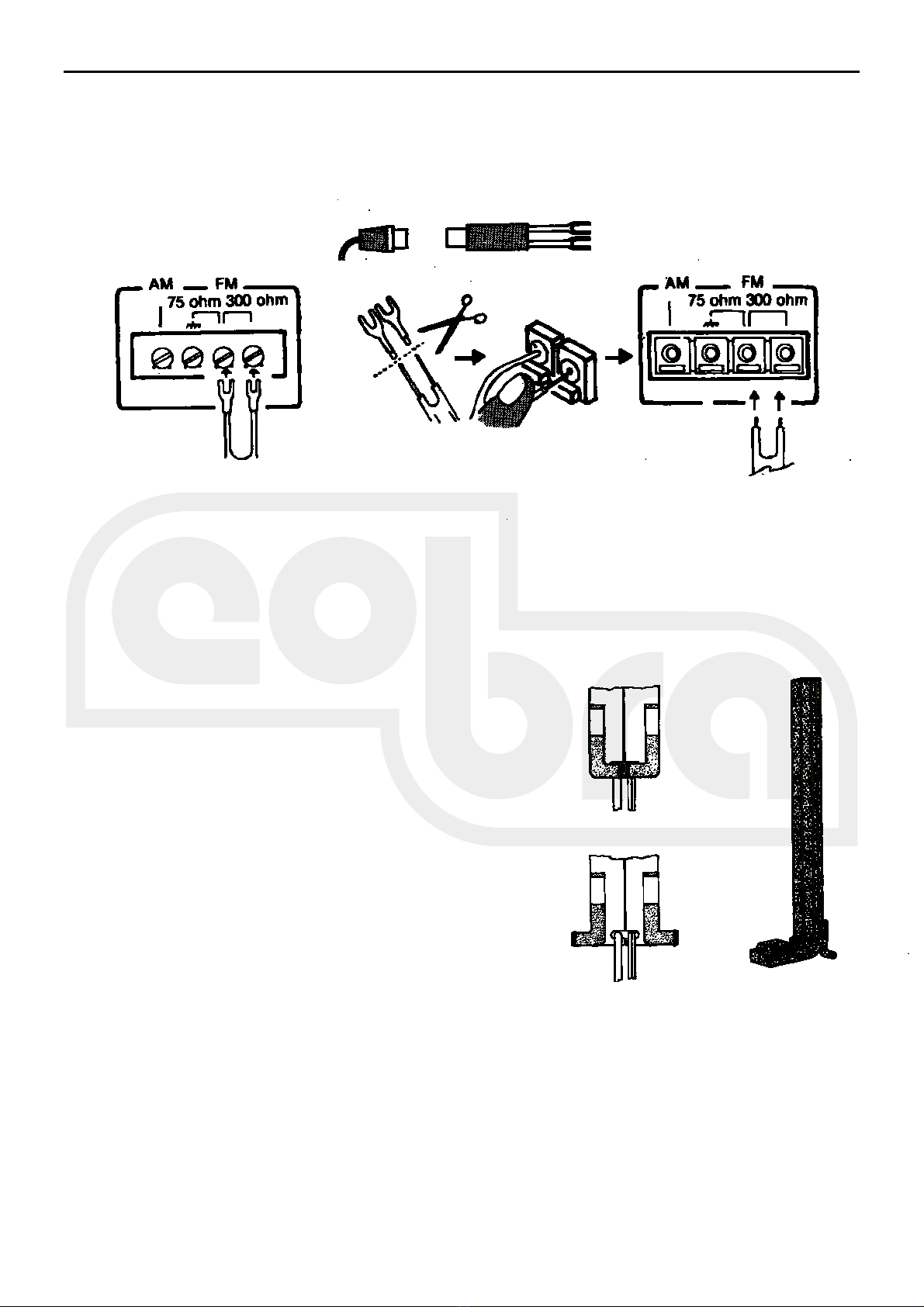

If your tuner has a 300 balanced input, connect the antenna
cable to the input socket of your tuner by using the enclosed
transformer.
HOW TO PLACE THE ANTENNA
After checking that all the above
connections have been done properly,
place FM 405 antenna according to
the following instructions:
¾Omni-directional reception
For omni-directional reception
(that is, receiving all FM signals of
your area), placed FM 405
antenna in vertical position: in
order to make it stable, you have
to open the red supports placed at
the bottom, turning them 180°.
¾Directional reception
For directional reception (that is, concentrating reception on a
specific radio station), place FM 405 antenna in horizontal position:
for a correct placement, you have to open the proper support on the
rear side.
Mod. FM 405 Manuale d’uso
© Cobra SpA 2004-2007 Rev. 0707
7
GAIN ADJUSTMENT
FM 405 antenna gain can be adjusted as follows:
in order to increase the gain, turn GAIN knob clockwise (+): the red
led indicators light up according to gain level;
in order to reduce the gain, turn GAIN knob anti-clockwise (-): the
red led indicators switch off according to gain level (note: when gain
is zero, the green led only is on).
TECHNICAL FEATURES
Gain max. 19 dB (adjustable)
Working frequency 88 ÷ 108 MHz
Led indicator 1 green led + 5 red led
Noise figure 3 dB
Power supply 230V AC - 50 Hz
Size cm. 42 (height) x 5 (width) x 11 (depth)
Weight g. 300
Italian design Walter ‘Capp
WARNING
-Before connecting the antenna to any wall socket, make sure that the current
corresponds to what is shown on the apparatus.
-If you do not use the antenna for a long time, disconnect it from AC wall socket.
-Do not expose the antenna to rain and humidity or any contact with water.
-Do not expose the antenna to direct sunlight, do not place the antenna next to
heat sources.
-Ensure that the ventilation is not impeded by covering the antenna with items such
as newspapers, table-cloths, curtains, etc.
-Keep the product away from children.
Mod. FM 405 Manuale d’uso
© Cobra SpA 2004-2007 Rev. 0707
8
Antenne Amplifiée pour tuner radio
mod. FM 405
L'antenne FM 405 de COBRA est la solution idéale pour recevoir tous
les signaux radio FM de votre zone. L’antenne FM 405 dispose d’un
groupe de led qui indiquent l’allumage et le niveau du gain.
D'installation immédiate et d'utilisation très simple. Grâce au design
Italien très élégant, FM 405 peut être installée dans tous les types
d’ameublements.
INSTALLATION ET BRANCHEMENT
Branchez le câble d'alimentation de l’antenne à une prise du réseau à
230V CA: le led frontal s’allume en indiquant que l'antenne est active.
Si votre tuner est équipé d’une entrée coaxiale 75 , branchez le
câble antenne directement à la prise entrée de votre tuner (si il est
nécessaire, utilisez l’adaptateur M-M inclus).
Si votre tuner est équipé d’une entrée 75 avec branchement a
vis, coupez la fiche du cordon de l’antenne, écorchez le cordon e
raccordez-le aux entrées correspondantes.
F
Mod. FM 405 Manuale d’uso
© Cobra SpA 2004-2007 Rev. 0707
9
Si votre tuner est équipé d’une entrée 300 balancé, branchez le
câble antenne à l’aide du transformateur d’impédance inclus.
PLACEMENT DE L’ANTENNE
Après avoir effectué les branchements
décrits ci-dessus, placez l’antenne
FM 405 selon la description qui suit:
¾Réception omnidirectionnelle
Pour une réception omnidirection-
nelle (c’est-à-dire pour recevoir
tous les signaux FM de votre
zone), l’antenne FM 405 doit être
placée en position verticale: pour
que l’antenne soit stable, ouvrez
les petits supports rouges qui sont
à la base, en les tournant de 180°.
¾Réception directionnelle
Pour une réception omnidirectionnelle (c’est-à-dire pour concentrer
la réception sur une station radio particulière), l’antenne FM 405
doit être placée en position horizontal: pour faire cela il faut ouvrir
le petit support d’alignement situé sur le dos de l’antenne.
Mod. FM 405 Manuale d’uso
© Cobra SpA 2004-2007 Rev. 0707
10
RÉGLAGE DU GAIN
L’antenne FM 405 dispose d’un gain réglable:
pour augmenter le gain, tournez le bouton GAIN dans le sens des
aiguilles d'une montre (+): l’échelle des led rouges s’allume en
proportion au niveau du gain sélectionné;
pour diminuer le gain, tournez le bouton GAIN dans le sens inverse
aux aiguilles d'une montre (-): l’échelle des led rouges s’éteigne en
proportion au niveau du gain sélectionné (quand le gain est « zéro »,
seulement le led vert reste allumé).
CARACTERISTIQUES TECHNIQUES
Gain (max.) 19 dB (réglable)
Fréquence de réception 88 ÷ 108 MHz
Indicateurs 1 led vert + 5 led rouges
Figure de rumeur 3 dB
Alimentation 230V CA - 50 Hz
Dimensions cm. 42 (haut.) x 5 (larg.) x 11 (prof.)
Poids g. 300
ATTENTION
Avant de connecter l’antenne au réseau, faites attention que la tension
corresponde à ce qui est indiqué sur l'appareil.
En cas où l'antenne reste inutilisée pendant longtemps, débranchez-la du réseau.
N'exposez pas l'antenne à la pluie ou à l'humidité et ne la mettez pas à contact
avec l'eau.
N'exposez pas l'antenne à la lumière directe du soleil et ne la mettez pas
auprès de sources de chaleur.
Ne placez pas sur l’antenne d’objets que puissent empêcher la ventilation.
Placez le produit de façon que les enfants ne puissent pas le rejoindre.
