Clover C1704DVR Manuel utilisateur

Installation

The following illustration is showing the fully installed system.

CAMERA (BNC)

TIME LAPS VCR

PTZ

ALARM

INTERNET

COMPUTER

Audio Input

(

Micro

hone

)

CH1 CH2 CH3 CH4

VIDEO INPUT

AUDIO INPUT

VCR OUT MONITOR OUT

ETHERNET

1234 RS-485 AUDIOVIDEOAUDIOVIDEO

GND TRIGGER OUT

RS232 +-

CAMERA(6 PIN MINI DIN)

CAMERA

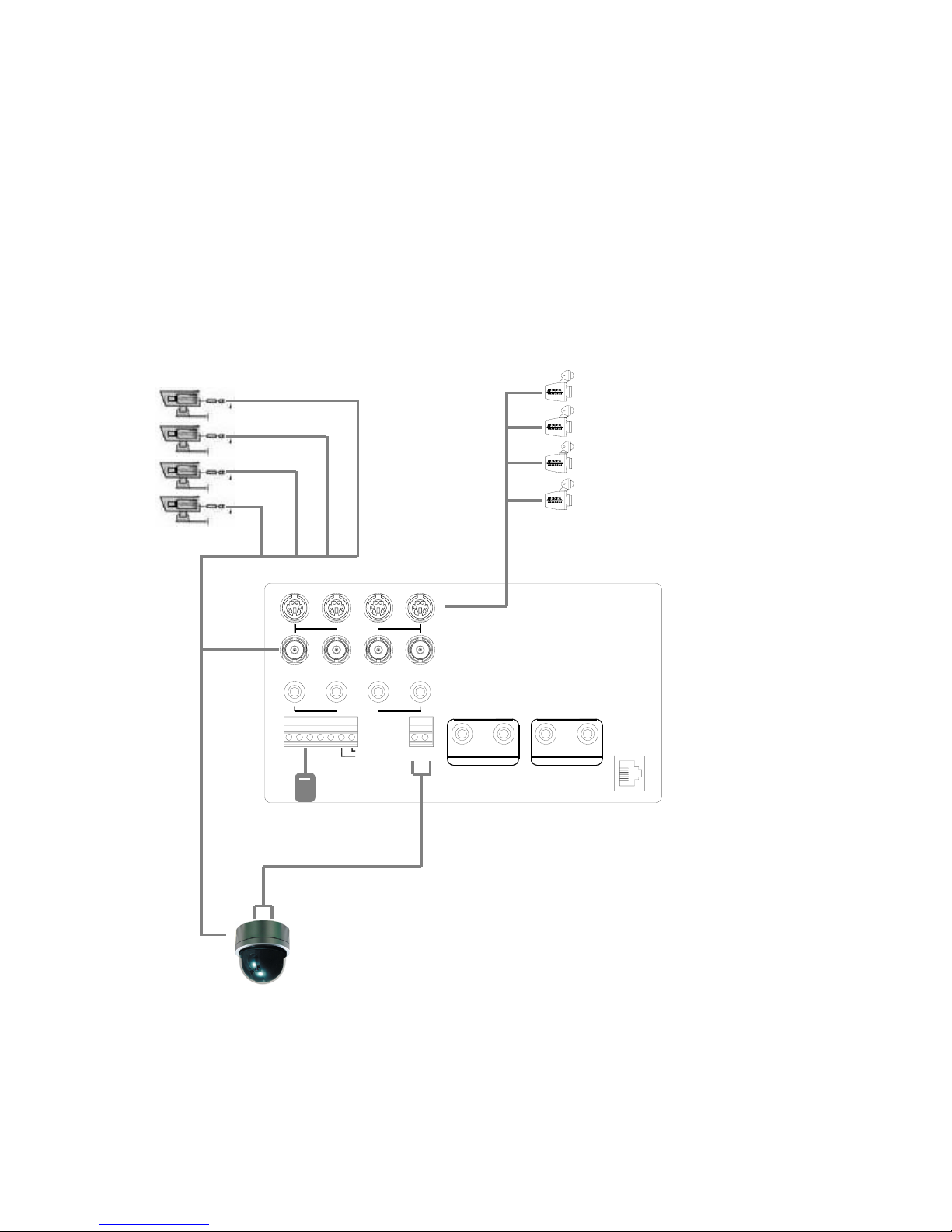

This product can be installed up to 4 cameras.

Connect the provided cameras (6 Pin Din) to the VIDEO IN on the back panel of the

product.

To connect a PTZ camera, connect the PTZ camera’s control line to the RS-485 (+, -)

terminal and connect the video output to one out of VIDEO IN on the back panel of the

product.

CH1 CH2 CH3 CH4

VIDEO INPUT

AUDIO INPUT

VCR OUT MONITOR OUT

ETHERNET

1234 RS-485 AUDIOVIDEOAUDIOVIDEO

GND TRIGGER OUT

RS232 +-

BNC CAMERA

PTZ

ALARM

6 PIN MINI DIN

CAMERA

AUDIO

The system includes two indoor cameras built-inAudio and two outdoor camera (withoutAudio)

built-in IR LEDs (Infrared) to view objects in the darkness. Install two indoor cameras to any

channel and select one of the corresponding channel withA-SEL button on the front panel to

record the audio along with video signal or communicate with others where the camera is

installed (Press the TALK button to communicate). Normally this system is in listening mode.

If the camera (BNC) does not have anAudio function, connect the proper audio device

(microphone) to theAUDIO IN (1 Vp-p @600 ohms) and speaker to theAUDIO OUTPUT

CAMERA (BNC)

TIME LAPS VCR

Microphone

CH1 CH2 CH3 CH4

VIDEO INPUT

AUDIO INPUT

VCR OUT MONITOR OUT

ETHERNET

1234 RS-485 AUDIOVIDEOAUDIOVIDEO

GND TRIGGER OUT

RS232 +-

CAMERA

(6 PIN MINI DIN)

Monitor

There are two video outputs (BNC) on the rear panel of this system. Connect monitors,

Time Lapse VCR for backup on the tape and etc. depending on your application.

TIME LAPS VCR

CH1 CH2 CH3 CH4

VIDEO INPUT

AUDIO INPUT

VCR OUT MONITOR OUT

ETHERNET

1234 RS-485 AUDIOVIDEOAUDIOVIDEO

GND TRIGGER OUT

RS232 +-
